两极永磁同步电机转子

永磁同步电机构造
永磁同步电机是一种采用永磁体作为励磁源的同步电机。

它由转子、定子、永磁体和绕组等部分构成。

1. 转子：转子是电机的旋转部分。

永磁同步电机的转子通常由磁化强度高、磁化稳定的永磁体组成，如钕铁硼（NdFeB）或钴铁硼（SmCo）等材料。

转子上的永磁体形状可以是圆柱形、平面形或弧形等。

2. 定子：定子是电机的固定部分。

它由定子铁心和绕组组成。

定子铁心是一个结构坚固、磁导率高的铁芯，主要作用是引导磁场。

绕组则由若干个线圈组成，将电流输入到定子中产生电磁场。

3. 永磁体：永磁体是永磁同步电机的励磁源，它具有固有的磁性，并能够持久保持强磁性。

永磁体的磁化强度决定了电机的输出性能。

4. 绕组：绕组通常分为定子绕组和励磁绕组两部分。

定子绕组是将电流输入到电机中产生磁场的部分，而励磁绕组是为了调节永磁体的磁化强度而设置的。

以上是永磁同步电机的主要组成部分。

通过合理的设计和控制，永磁同步电机具有高效、高功率密度、响应快和转矩稳定等特点，广泛应用于工业和交通领域。

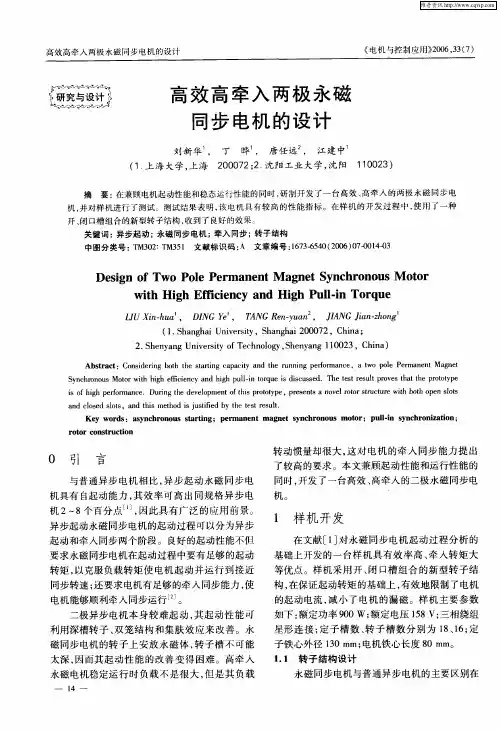

永磁同步电动机转子部分的结构分析与研究摘要：永磁同步电机具有许多优点，是未来最具应用前景的电机之一。

本文介绍了永磁同步电机的特点和工作原理，全面剖析了永磁同步电机转子部分的结构，并提出了一些优化思路。

关键词：永磁同步电机；转子；结构分析；优化随着我国制造业的发展，电子工业也得到了快速的进步，作为装备制造业的核心关键技术，高质量的电动机系统成为人们关注的重要焦点之一。

电机的综合性能可以直接影响弊端装备制造的效率和产品质量，而永磁同步电机（Permanent-Magnet Synchronous Motor, PMSM）相对于传统的电机系统具有诸多优点，是未来最具使用前景的电机之一。

本文主要研究永磁同步电机的转子结构和优化问题。

1永磁同步电机概述1.1永磁同步电机的特点所谓“永磁”是指电机转子部分是采用永磁体为原料制造的，这是对传统电机结构的一种优化，使电机综合性能得到了进一步的提升。

而所谓“同步”是指转子转速恰好等于定子绕组的电流频率，通过改变输入定子绕组的电流频率来达到控制电机转速的目的。

与传统的电机相比，永磁电机具有体积小、重量轻、功率高、转矩大、结构简单等优点，尤其是在功率/质量比、极限转速、制动性能等方面的性能提升更是十分明显。

随着各种新技术、新工艺和新材料的出现，永磁同步电机的励磁方式也在持续发展和优化，目前已经可以实现励磁装置的自适应最佳调节。

永磁同步电机非常适用于要求连续的、均速的、单方向运行的机械设备，如风机、泵、压缩机、普通机床等，因而在工业、农业等领域均有着广泛的应用。

1.2永磁同步电机的工作原理在传统的交流异步电机中，首先要求定子的旋转磁场在转子绕组中感应出电流，然后再由这些感应电流产生转子磁场。

根据楞次定律，转子始终保持着跟随定子旋转磁场转动的状态，但其速度总会慢一些，因而被形象地称为“异步”电机。

现在假设转子绕组电流不是由定子旋转磁场感应出来的，而是其本身提供的，那么显然转子磁场就和定子旋转磁场没有什么关系了。

永磁同步电机转子分类永磁同步电机是一种新型的电机类型，具有高效率、高功率密度、小体积、低噪音等优点，被广泛应用于工业、交通运输、家电等领域。

其中，永磁同步电机的转子分类是整个电机中重要而基础的一环，下面我们来进行分步骤的阐述。

一、永磁同步电机的基本结构首先，我们需要了解永磁同步电机的结构。

一般来讲，永磁同步电机主要由外部定子和内部转子组成。

其中，定子是电机的固定部分，包括定子铁心和沿径向分布的定子绕组。

而转子则是自由旋转的部分，主要包括转子铁心和安装在转子铁心上的永磁体。

二、永磁同步电机的转子分类基于永磁同步电机的特点和使用要求，可以将其转子分为以下几类。

1、表面永磁转子表面永磁转子是指将永磁体安装在转子铁心的表面上，然后采用粘合或机械方法将其固定在铁心上。

这种方法可以有效地保证永磁体与转子铁心之间的热量传递，从而提高电机的效率和使用寿命。

2、内嵌永磁转子内嵌永磁转子是将永磁体嵌入到转子铁心中的一种方法。

其中，转子铁心是孔式结构，永磁体被安装在转子铁心的孔中，并且通过粘合或热压等方法来固定。

这种方法尤其适用于大功率电机。

3、面散磁型转子面散磁型转子是指将永磁体分成多个磁极，并且将磁极分别安装在转子的不同位置上，以实现散磁作用。

这种方法可以有效地减小电机的空间尺寸，并且提高电机的效率。

4、直径磁化转子直径磁化转子是将永磁体的磁化方向设置在转子轴的径向方向上的一种方法。

这种方法可以保证电机在低速运行时仍然可以具有较高的磁场强度，从而提高电机的效率和输出功率。

三、总结以上就是关于永磁同步电机转子分类的基本介绍。

通过对永磁同步电机转子的了解，我们可以更好地理解电机的工作原理，从而在实际应用中更好地掌握其使用技巧。

随着科学技术的不断发展，相信永磁同步电机将会在未来的发展中展示更加强大的应用潜力。

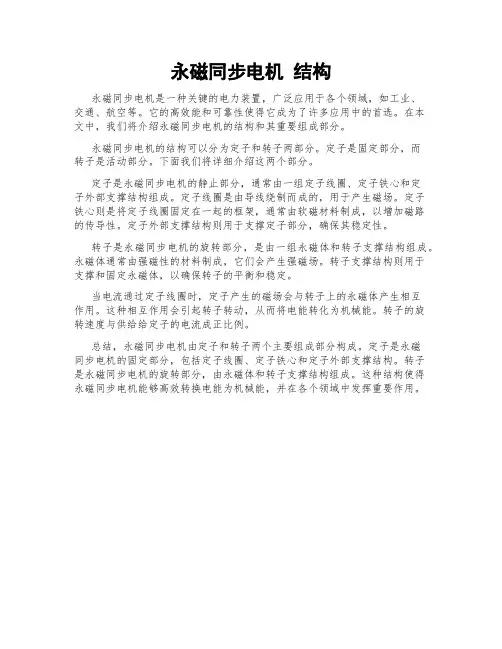

同步电机内部结构
同步电机的内部结构通常由以下几个主要部分组成：
1. 转子（Rotor）：转子是同步电机的旋转部分，通常由铁芯
和导体构成。

转子上的导体以特定方式分布，形成一组对称的磁极。

2. 定子（Stator）：定子是静止的部分，通常由铁芯和绕组构成。

定子上的绕组通常由三相对称的绕组组成，用于产生磁场。

3. 外壳（Casing）：外壳是用来固定转子和定子并保护其内部
结构的部分。

外壳通常由金属或塑料制成。

4. 轴承（Bearings）：轴承用于支撑转子并使其能够旋转。

同
步电机通常采用滚动轴承或滑动轴承。

5. 冷却系统（Cooling System）：由于同步电机在工作过程中
会产生较多的热量，所以通常需要一个冷却系统来散热，保持电机的正常运行。

需要注意的是，不同类型的同步电机内部结构可能会有所不同，例如感应电动机的转子通常是短路的，而永磁电机的转子则嵌有永磁体。

此外，还有一些新增的部件，如传感器用于反馈控制等。

所以同步电机的内部结构可能会有一些差异。

永磁同步电机转子结构概述及解释说明1. 引言1.1 概述永磁同步电机是目前较为先进和广泛应用的一种电机类型。

其核心部分是转子结构，决定了电机的性能和特点。

因此，了解和掌握永磁同步电机转子结构的概述及解释非常重要。

本文将深入介绍永磁同步电机转子结构的相关知识，并对其进行详细说明。

1.2 文章结构本文分为五个主要部分：引言、永磁同步电机转子结构概述、永磁同步电机转子结构解释说明、应用领域与发展趋势分析以及结论与展望。

在引言部分，将对文章整体内容进行概括，并阐明文章的架构安排。

1.3 目的本文旨在全面介绍永磁同步电机转子结构相关知识，深入剖析其内部组成和工作原理，提供读者对该领域有一个清晰而全面的了解。

同时，通过分析其应用领域与发展趋势，帮助读者把握未来该技术的发展方向和潜力。

请注意以上内容并按要求对文章部分进行撰写。

2. 永磁同步电机转子结构概述2.1 定义与背景永磁同步电机是一种采用永磁体作为励磁源，利用旋转的磁场与定子绕组产生的交变磁场进行互相作用而工作的电机。

其主要特点是具有较高的效率、功率密度和动态响应能力，因此在许多领域被广泛应用。

2.2 基本原理永磁同步电机转子结构是其关键部分之一。

转子结构由永磁体和铁芯组成。

永磁体是通过将永磁材料固定在转子上而形成的，它产生固定的、恒定的磁场。

铁芯则用于引导和增强磁场，在转子运行时保持稳定性。

通过控制电流流过定子绕组，可以改变转子上的磁场分布，从而控制电机的输出。

2.3 工作原理及特点当三相交流电流与旋转的磁场相互作用时，产生了由Lorentz力驱动的转子运动。

这种方式使得永磁同步电机具有自同步性，即转子速度与旋转磁场的频率同步。

同时，由于永磁体固定在转子上，无需额外的励磁电流，因此具有较高的效率。

此外，永磁同步电机还具有快速响应、宽范围调速和较低的机械损耗等特点。

总结起来，永磁同步电机转子结构是由永磁体和铁芯组成，并通过控制定子绕组电流与旋转磁场相互作用实现运动。

永磁同步发电机的结构和工作原理1. 结构
永磁同步发电机由以下几个主要组成部分构成：
1.1 转子
- 转子是永磁同步发电机主要的转动部件；
- 转子上附着着磁铁或永磁体，产生磁场；
- 转子可分为内转子和外转子两种类型。

1.2 定子
- 定子是永磁同步发电机中固定的部件；
- 定子上布置有线圈，产生旋转磁场；
- 定子可分为内定子和外定子两种类型。

1.3 接线盒
- 接线盒用于连接定子线圈和外部电路；
- 接线盒通常位于发电机的外部。

1.4 轴承
- 轴承用于支撑转子；
- 轴承可以是滚动轴承或滑动轴承。

1.5 终端盒
- 终端盒用于连接发电机输出端和外部电路；
- 终端盒通常位于发电机的外部。

2. 工作原理
永磁同步发电机利用磁场的作用原理进行发电，其工作原理如下：
1. 当外部励磁电流流过转子上的磁铁时，转子产生磁场；
2. 由于转子上的磁场与定子上的线圈磁场相互作用，产生转子在定子中旋转的力；
3. 定子上的线圈通过不断交流变化的电流产生旋转磁场；
4. 旋转磁场与转子上的磁场相互作用，使转子保持旋转状态；
5. 由于转子的旋转，发电机产生交流电。

综上所述，永磁同步发电机通过转子和定子之间的磁场相互作用产生电能输出。

---
以上是关于永磁同步发电机的结构和工作原理的简要介绍。

如需进一步了解，请参考相关资料或参考专业领域的研究成果。

永磁同步发电机的工作原理一、基本原理从6.2节可见，永磁同步发电机是由定子与转子两部分组成，定子、转子之间有气隙。

永磁同步发电机的定子与普通交流电机相同，转子采用永磁材料。

其主磁通路径如图6-28所示。

图6-28 永磁同步发电机主磁通路径图6-29（a）为一台两极永磁同步发电机，定子三相绕组用3个线圈AX、BY、旋转，永磁磁极产生旋转的气隙磁场，其CZ表示，转子由原动机拖动以转速ns基波为正弦分布，其气隙磁密为——气隙磁密的幅值；式中B1θ——距坐标原点的电角度，坐标原点取转子两个磁极之间中心线的位置。

图6-29 两极永磁同步发电机在图6-29（a）位置瞬间，基波磁场与各线圈的相对位置如图6-29（b）所示。

定子导体切割该旋转磁场产生感应电动势，根据感应电动势公式e=Blv可知，导体中的感应电动势e将正比于气隙磁密B，其中l为导体在磁场中的有效长度。

基波磁场旋转时，磁场与导体间产生相对运动且在不同瞬间磁场以不同的气隙磁密B切割导体，在导体中感应出与磁密成正比的感应电动势。

设导体切割N极磁场时感应电动势为正，切割S极磁场时感应电动势为负，则导体内感应电动势是一个交流电动势。

对于A相绕组，线圈的两个导体边相互串联，其产生的感应电动势大小相等，方向相反，为一个线圈边内感应电动势的2倍（短距绕组需要乘短距系数，见第3章）。

将转子的转速用每秒钟内转过的电弧度ω表示，ω称为角频率。

在时间0～t内，主极磁场转过的电角度θ=ωt，则A相绕组的感应电动势瞬时值为——感应电动势的有效值。

式中E1三相对称情况下，B、C相绕组的感应电动势大小与A相相等，相位分别滞后于A相绕组的感应电动势120°和240°电角度，即可以看出，永磁磁场在三相对称绕组中产生三相对称感应电动势。

关于定子绕组中感应电动势的详细计算可参照第2章。

导体中感应电动势的频率与转子的转速和极对数有关。

若电机为两极电机，周，则导体中电动势交转子转1周，感应电动势交变1次，设转子每分钟转ns/60。

永磁同步电机的原理和结构一、原理1.斯托克斯定律：电机的磁场遵循斯托克斯定律，即磁场的旋度等于电流的流入速率。

电机的磁场随转子位置的变化而发生改变。

2.磁场力矩：永磁同步电机的转子上有多个永磁块构成的磁极，当电机的定子线圈通以电流时，产生的磁场与转子的磁场相互作用，形成力矩。

3.控制策略：为了使电机能够正常运行，需要通过控制器对电机进行控制。

例如，可以通过调节电流的大小和方向来调整磁场力矩，从而实现电机的正常运行。

二、结构1.定子：定子是电机的固定部分，由电磁铁圈组成。

电磁铁圈的线圈上通以交流电，产生的磁场与转子的磁场相互作用，形成力矩。

2.转子：转子是电机的旋转部分，通常由铁芯和永磁体组成。

铁芯提供机械强度和磁通闭合路径，永磁体则产生稳定的磁场。

转子的磁场与定子的磁场相互作用，形成力矩。

3.永磁体：永磁体是电机的励磁源，通常由稀土永磁材料制成。

永磁体能够持续产生磁场，并且磁场强度较高，使得电机具有较高的功率密度和效率。

4.传感器：传感器位于电机的定子和转子之间，用于检测电机的状态和位置。

传感器可以测量定子和转子的角度、速度和位置等参数，通过传输给控制器，实现对电机的精确控制。

5.控制器：控制器是电机的智能控制核心，通过接收传感器的反馈信号，以及根据预定的控制策略，控制定子线圈的电流，调整磁场力矩的大小和方向，实现电机的正常运行。

综上所述，永磁同步电机的原理是通过电磁感应定律和电动机转矩方程实现电动机的工作，其结构主要由定子、转子、永磁体、传感器和控制器等组成。

通过控制器的精确控制，可以实现电机的高效率和高性能运行。
