钢轨焊缝的焊后热处理新工艺的应用与试验

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言在铁路运输日益增长的今天，钢轨作为轨道交运的重要组成部分，其质量直接关系到列车的运行安全和效率。

U71Mn钢轨因其良好的机械性能和耐磨性，被广泛应用于铁路轨道。

然而，在钢轨的制造和使用过程中，焊接接头的强度和质量一直是关注的重点。

因此，如何有效提高U71Mn钢轨焊接接头的强度，成为当前铁路工程领域的研究热点。

电磁热强化技术作为一种新型的材料处理技术，能够有效地改善金属材料的性能，为提高钢轨焊接接头的强度提供了新的途径。

本文将对U71Mn钢轨焊接接头的电磁热强化技术进行研究和分析，旨在为实际工程应用提供理论依据。

二、U71Mn钢轨焊接接头概述U71Mn钢轨是由U型断面形状的轨道材料通过焊接形成的连续长条。

在实际的焊接过程中，由于热输入、冷却速度等因素的影响，焊接接头往往存在一些微观结构和性能的差异，这些差异会直接影响接头的强度和耐久性。

因此，如何提高焊接接头的性能成为关键问题。

三、电磁热强化技术电磁热强化技术是一种通过电磁场的作用来改善金属材料微观结构的技术。

其原理是通过电磁感应效应产生的磁场力作用于金属材料表面或内部，产生电流并形成热量，使材料发生局部或整体的加热和冷却过程，从而改变材料的微观结构和性能。

在U71Mn钢轨焊接接头的电磁热强化过程中，可以通过控制电磁场的强度、频率和作用时间等参数，实现对焊接接头微观结构的优化和性能的提升。

四、U71Mn钢轨焊接接头电磁热强化的研究方法本研究采用理论分析、实验研究和数值模拟相结合的方法进行。

首先，通过查阅相关文献和资料，了解U71Mn钢轨的焊接工艺和性能特点；其次，设计实验方案，包括电磁场参数的选择、实验设备的搭建等；然后，进行实验研究，通过对比不同条件下的电磁热强化效果，找出最佳的电磁场参数；最后，采用数值模拟方法对实验结果进行验证和分析。

五、实验结果与分析通过实验研究，我们发现电磁热强化技术能够显著提高U71Mn钢轨焊接接头的性能。

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言随着铁路交通的快速发展，钢轨的强度和稳定性对铁路运营的安全性和效率至关重要。

U71Mn钢轨因其良好的机械性能和耐磨性，在铁路建设中得到广泛应用。

然而，钢轨在使用过程中常常需要进行焊接修复，焊接接头的质量直接影响钢轨的使用寿命和安全性。

为了进一步增强焊接接头的性能，本文针对U71Mn 钢轨焊接接头进行了电磁热强化研究。

二、U71Mn钢轨焊接接头现状及问题U71Mn钢轨的焊接接头在经过焊接后，虽然能够满足一定的使用要求，但在长期的使用过程中，由于受到各种因素的影响，如温度变化、应力集中等，焊接接头容易出现裂纹、断裂等安全问题。

因此，如何提高焊接接头的性能，增强其抗裂性、抗疲劳性等问题成为了亟待解决的难题。

三、电磁热强化技术的引入电磁热强化技术是一种新兴的金属材料强化技术，通过在金属材料中施加电磁场，利用焦耳热效应对材料进行局部加热和冷却，从而达到强化材料性能的目的。

该技术具有非接触式加热、加热速度快、温度梯度大等优点，对于提高U71Mn钢轨焊接接头的性能具有很好的应用前景。

四、电磁热强化在U71Mn钢轨焊接接头中的应用在U71Mn钢轨焊接接头中应用电磁热强化技术，可以有效地改善焊接接头的组织和性能。

具体而言，通过在焊接接头处施加一定强度的电磁场，利用焦耳热效应将局部温度提升至一定程度，使得焊缝及附近的组织结构得到细化、相变，从而达到提高接头的硬度和韧性的目的。

此外，电磁热强化还可以消除焊接接头的残余应力，减少裂纹的产生。

五、实验研究及结果分析为了验证电磁热强化技术在U71Mn钢轨焊接接头中的应用效果，我们进行了实验研究。

实验结果表明，经过电磁热强化处理的U71Mn钢轨焊接接头，其硬度和韧性均得到了显著提高。

同时，处理后的接头在经过一段时间的疲劳测试后，未出现明显的裂纹和断裂现象。

这表明电磁热强化技术可以有效地提高U71Mn钢轨焊接接头的抗裂性和抗疲劳性。

Science and Technology & Innovation ┃科技与创新·107·文章编号：2095－6835（2016）23－0107－02U75V 钢轨焊后热处理的工艺参数优化研究欧阳志明（广州铁路（集团）公司广州工务大修段，广东 广州 511330）摘 要：目前，我国大部分钢轨焊接厂都是采用闪光对焊的方法进行轨头焊接，但是，这种方法会大大降低钢轨焊接后的韧塑性，使得钢轨无法满足无缝线路铺设现场的工作要求。

因此，要对焊接接头进行焊后热处理。

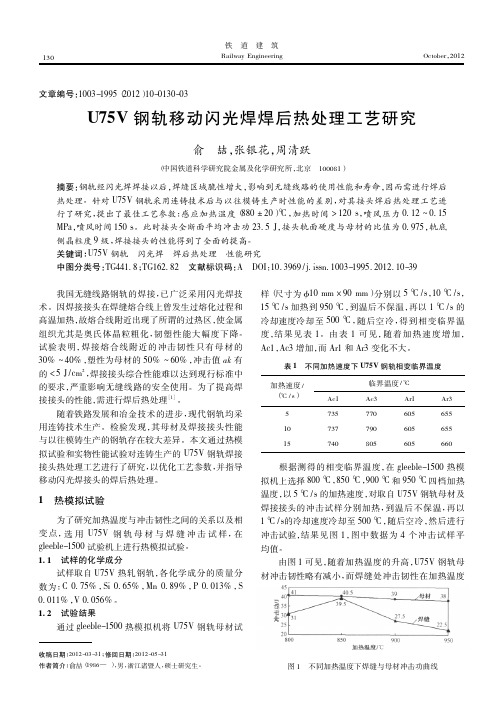

主要研究了U75V 钢轨焊后热处理的几个主要工艺参数的优化，包括正火转频温度t 1、加热最高温度t 2、开始冷却温度t 3和加热时间T 等几个重要技术指标，得出一组较优的工艺参数，从而为实际生产中提高焊缝质量提供理论依据。

关键词：U75V 钢轨；工艺参数；焊后热处理；焊缝质量中图分类号：U213.9+2 文献标识码：A DOI ：10.15913/ki.kjycx.2016.23.107现阶段，我国大部分钢轨焊接厂都是采用闪光对焊的方法进行轨头焊接。

文献资料和实际现场操作证明，这种方法会使钢轨焊接后金属组织，尤其是奥氏体晶粒粗化，韧塑性能大大下降，无法满足无缝线路铺设现场的工作要求。

因此，需要对焊接接头进行焊后热处理。

本文针对攀钢U75V （60 kg/m ）钢轨焊后热处理的几个工艺参数进行了优化设定，主要包括正火转频温度t 1、加热最高温度t 2、冷却温度t 3和加热时间T 等。

1 试样设备、材料和方法 1.1 试验设备在焊后处理时，红海焊轨厂采用中频正火机对焊后钢轨进行正火，其变压器是多匝比淬火变压器，500 KV A ，2.5～8 kHz 。

在热处理时，中频电压为600 V ，直流电压为400 V ，直流电流在转频前为180～240 A ，在转频后为160 A ，功率在转频前为125 kW ，转频后为70 kW ，频率在转频前为2 100 Hz ，转频后为2 500 Hz 。

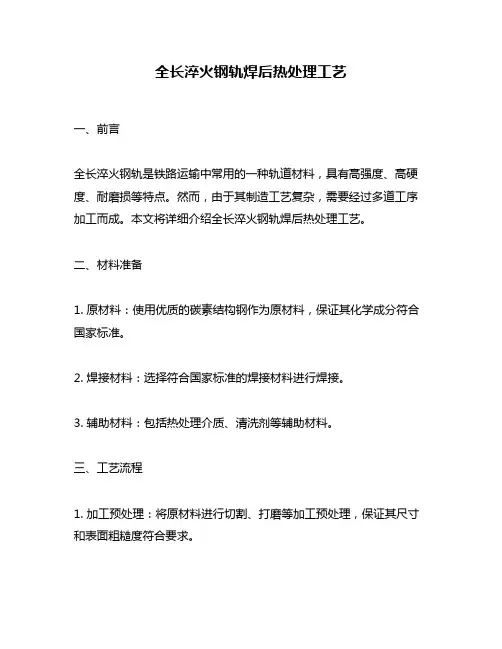

全长淬火钢轨焊后热处理工艺一、前言全长淬火钢轨是铁路运输中常用的一种轨道材料，具有高强度、高硬度、耐磨损等特点。

然而，由于其制造工艺复杂，需要经过多道工序加工而成。

本文将详细介绍全长淬火钢轨焊后热处理工艺。

二、材料准备1. 原材料：使用优质的碳素结构钢作为原材料，保证其化学成分符合国家标准。

2. 焊接材料：选择符合国家标准的焊接材料进行焊接。

3. 辅助材料：包括热处理介质、清洗剂等辅助材料。

三、工艺流程1. 加工预处理：将原材料进行切割、打磨等加工预处理，保证其尺寸和表面粗糙度符合要求。

2. 焊接：采用电弧焊或气体保护焊进行轨头和轨腰的连接。

在焊接过程中，要注意控制温度和速度，避免产生裂纹和变形。

3. 初次调整：对焊后的轨道进行初次调整，使其保持平整和直线。

4. 全长淬火：将轨道放入淬火炉中进行全长淬火，保证其硬度和强度符合要求。

在淬火过程中，要注意控制温度和时间，避免产生裂纹和变形。

5. 清洗：将淬火后的轨道进行清洗，去除表面的氧化物和杂质。

6. 热处理：将轨道放入热处理炉中进行回火处理，使其具有良好的韧性和可塑性。

在热处理过程中，要注意控制温度和时间，避免产生裂纹和变形。

7. 冷却：将热处理后的轨道进行冷却处理，保证其表面硬度不受影响。

8. 二次调整：对热处理后的轨道进行二次调整，使其保持平整和直线。

9. 检验：对加工完成的轨道进行外观检验、尺寸检验、硬度检验等多项检测，确保其质量符合国家标准。

四、工艺参数1. 淬火温度：800℃-850℃2. 淬火介质：水或油3. 热处理温度：550℃-650℃4. 热处理时间：1-2小时5. 回火温度：450℃-500℃6. 回火时间：2-3小时五、注意事项1. 控制加工预处理中的表面粗糙度，避免在后续工艺中产生裂纹和变形。

2. 控制焊接温度和速度，避免产生裂纹和变形。

3. 全长淬火时要注意控制温度和时间，避免产生裂纹和变形。

4. 热处理时要注意控制温度和时间，避免产生裂纹和变形。

一种用于野外低温环境的中碳低合金钢轨焊后热处理施工方法铁路是国家基础设施建设中的重要组成部分，而铁路轨道作为铁路运输的基础设施之一，其质量和安全性直接关系到铁路运输的安全和效率。

在野外低温环境下，铁路轨道因受到低温的影响，容易出现断裂、冷焊等问题，严重影响了铁路运输的安全和稳定性。

为了解决这一问题，采用中碳低合金钢轨进行焊接，并进行热处理，可以提高轨道的抗冲击性和抗疲劳性，保证轨道在低温环境下的使用安全和稳定性。

本文将探讨一种用于野外低温环境的中碳低合金钢轨焊后热处理的施工方法。

二、中碳低合金钢轨焊后热处理的意义1. 提高轨道的强度和硬度中碳低合金钢轨在焊接后进行热处理，可以增加其强度和硬度，提高其抗冲击性和抗疲劳性，减少轨道的变形和损坏，提高轨道的使用寿命。

2. 减少轨道的断裂和冷焊现象在低温环境下，轨道容易因受到低温影响而出现断裂和冷焊现象，给铁路运输带来安全隐患。

通过热处理，可以减少轨道的断裂和冷焊现象，保证铁路运输的安全和稳定性。

3. 降低维护成本经过热处理的中碳低合金钢轨具有更好的耐磨性和耐腐蚀性，不易发生锈蚀和磨损，减少了轨道的维护成本。

三、中碳低合金钢轨焊后热处理的施工方法1. 准备工作在进行中碳低合金钢轨焊后热处理前，需要对施工场地进行清理和整理，清除杂物和积雪，确保施工场地干净整洁。

同时，需准备好热处理设备和工具，包括热处理炉、焊接设备、测温仪器等。

2. 清理和预热首先，对待热处理的中碳低合金钢轨进行清理，去除表面的污物和氧化物，确保轨道表面光洁。

然后，进行预热，将轨道加热至一定温度，以保证热处理效果。

预热温度根据钢轨的材质和规格来确定，一般为500-600摄氏度。

3. 热处理在预热完毕后，将中碳低合金钢轨放入热处理炉中进行热处理。

热处理过程分为加热、保温和冷却三个阶段。

在加热阶段，将轨道升温至热处理温度，一般为750-850摄氏度，保温一定时间，使其完全均匀受热。

然后，进行冷却，使钢轨逐渐冷却至室温。

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言随着铁路交通的快速发展，钢轨的焊接技术已经成为铁路建设和维护的关键技术之一。

U71Mn钢轨因其高强度、良好的韧性和耐磨性，在铁路建设中得到了广泛应用。

然而，钢轨焊接接头是钢轨的薄弱环节，其性能直接影响到铁路的安全和运营效率。

因此，对U71Mn钢轨焊接接头进行电磁热强化研究，提高其性能，具有重要的理论意义和实际应用价值。

二、U71Mn钢轨焊接接头概述U71Mn钢轨焊接接头是通过高温熔化钢轨端部，然后冷却凝固形成的。

这个过程中，焊接接头的组织、性能和母材存在一定的差异，这导致了焊接接头在使用过程中容易出现各种问题，如裂纹、疲劳损伤等。

为了提高焊接接头的性能，需要进行有效的强化处理。

三、电磁热强化技术电磁热强化技术是一种通过电磁感应产生热量，对金属材料进行热处理的技术。

该技术可以在不改变金属材料化学成分的情况下，通过调整热处理工艺，改变金属材料的组织结构，从而提高其性能。

在U71Mn钢轨焊接接头的强化中，电磁热强化技术具有独特的优势。

四、U71Mn钢轨焊接接头电磁热强化研究针对U71Mn钢轨焊接接头的特点，本研究采用电磁热强化技术进行强化处理。

首先，通过模拟实验确定最佳的电磁热处理工艺参数；其次，对处理后的焊接接头进行性能测试，包括硬度、抗拉强度、冲击韧性等；最后，通过金相显微镜、扫描电镜等手段观察处理前后焊接接头的微观组织变化。

五、实验结果与分析（一）电磁热处理工艺参数的确定通过模拟实验，我们发现当电磁热处理的温度为XX℃，保温时间为XX分钟时，U71Mn钢轨焊接接头的性能达到最佳。

此时，焊接接头的硬度、抗拉强度和冲击韧性都有所提高。

（二）微观组织变化金相显微镜和扫描电镜观察结果显示，经过电磁热强化处理后，U71Mn钢轨焊接接头的微观组织得到显著改善。

处理后的焊接接头晶粒更加细小，分布更加均匀，这有利于提高焊接接头的力学性能。

六、结论本研究通过实验证明，电磁热强化技术可以有效提高U71Mn 钢轨焊接接头的性能。

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言在铁路运输行业，钢轨的质量与性能对于铁路的运营安全和效率具有至关重要的影响。

U71Mn钢轨作为一种常见的钢轨材料，其焊接接头的质量直接关系到整个铁路线路的稳定性和安全性。

因此，对U71Mn钢轨焊接接头进行电磁热强化研究，对于提高钢轨的耐久性和使用性能具有重要意义。

本文将就U71Mn钢轨焊接接头的电磁热强化研究进行详细探讨。

二、U71Mn钢轨焊接接头概述U71Mn钢轨是一种高强度、高耐腐蚀性的钢轨材料，广泛应用于我国铁路线路。

然而，在钢轨的焊接过程中，由于焊接热影响区的存在，往往会导致焊接接头的力学性能和耐腐蚀性能降低。

因此，对焊接接头进行强化处理，提高其性能，是保证铁路运营安全的重要措施。

三、电磁热强化技术原理电磁热强化技术是一种通过电磁感应原理，对金属材料进行热处理的技术。

该技术能够在短时间内对金属材料进行快速加热和冷却，从而达到改善金属材料组织结构和性能的目的。

在U71Mn钢轨焊接接头的电磁热强化处理中，通过调节电流、磁场等参数，使焊接接头在短时间内达到较高的温度，然后迅速冷却，从而改善其组织和性能。

四、U71Mn钢轨焊接接头电磁热强化实验为了研究电磁热强化技术对U71Mn钢轨焊接接头的影响，我们进行了以下实验：首先，制备一定数量的U71Mn钢轨焊接接头试样；其次，对试样进行不同参数的电磁热强化处理；最后，通过金相显微镜、硬度计、拉伸试验机等设备，对处理前后的试样进行组织结构和性能的检测和分析。

五、实验结果与分析通过实验，我们发现：经过电磁热强化处理的U71Mn钢轨焊接接头，其组织结构得到了明显改善，晶粒细化，硬度提高，抗拉强度和冲击韧性也有所提高。

同时，电磁热强化处理还能够提高焊接接头的耐腐蚀性能，延长其使用寿命。

此外，我们还发现，电磁热强化处理的参数对处理效果具有重要影响，需要根据实际情况进行合理选择。

六、结论通过对U71Mn钢轨焊接接头进行电磁热强化研究，我们发现该技术能够有效地改善焊接接头的组织结构和性能，提高其耐久性和使用性能。

钢轨配件的热处理与改性技术研究钢轨配件作为铁路系统中重要的组成部分，其质量和性能直接影响到铁路运输的安全性和可靠性。

为了提高钢轨配件的强度、硬度、耐磨性和耐腐蚀性，热处理和改性技术被广泛应用于钢轨配件的制造和加工过程中。

本文将对钢轨配件的热处理和改性技术进行详细的研究和探讨。

首先，热处理是指通过控制钢轨配件的加热、保温和冷却过程，使得钢材的组织结构发生改变，从而改善其力学性能和物理性能的一种技术方法。

常用的热处理方法包括退火、正火、淬火和回火等。

退火是将钢轨配件加热到临界温度以上，然后缓慢冷却至室温，目的是消除内部应力，改善韧性和可加工性。

正火是将钢轨配件加热到临界温度，保持一段时间后迅速冷却，以增加硬度和强度。

淬火是将钢轨配件加热到临界温度，然后迅速冷却，使得表层形成马氏体组织，从而提高硬度和耐磨性。

回火是将淬火后的钢轨配件加热到适当温度，保温一段时间后冷却，以减轻淬火产生的残余应力，同时提高韧性和可靠性。

除了热处理外，改性技术也是提高钢轨配件性能的重要手段之一。

改性技术可以通过改变钢材的组成、结构和形态等方式，使钢轨配件具有更优异的性能。

一种常用的改性技术是合金化处理，通过添加合金元素来改善钢材的性能。

例如，钢轨配件中常使用的合金元素包括铬、镍、钼、钒等。

这些合金元素能够提高钢材的硬度、强度和耐腐蚀性。

另一种改性技术是表面处理，通过在钢轨配件表面形成一层保护性的涂层或薄膜，来增加其耐磨性、耐腐蚀性和耐高温性。

常见的表面处理方法包括镀层、喷涂和化学氧化等。

镀层可以选择镀锌、镀铬、镀锡等不同的金属材料，以形成具有特定性能的保护层。

喷涂指的是将特定涂料喷洒到钢轨配件表面，形成一层保护膜。

化学氧化是一种将钢轨配件表面转化为氧化物的方法，以提高其耐腐蚀性和耐磨性。

此外，热处理和改性技术还可以通过通过安装附加零件和装置等方式进行。

例如，钢轨配件可以通过焊接、固定和加压等方式与其他零件或装置连接在一起，以实现更复杂的功能和应用。

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言随着铁路交通事业的快速发展，钢轨作为铁路运输的重要基础设施，其性能的优劣直接关系到铁路运输的安全与效率。

U71Mn钢轨因其良好的机械性能和耐磨性，被广泛应用于我国铁路干线。

然而，钢轨在使用过程中常常需要面临焊接接头的处理，其质量直接影响钢轨的耐用性和行车安全。

为此，本研究以U71Mn钢轨焊接接头为研究对象，通过电磁热强化的方式对其性能进行强化，以延长其使用寿命和提高铁路运营的稳定性。

二、U71Mn钢轨焊接接头概述U71Mn钢轨是一种高强度、高耐磨性的钢轨材料，其焊接接头质量直接关系到钢轨的使用性能。

焊接接头的强度、韧性和耐磨性等性能参数往往受到焊接工艺、热处理过程等多种因素的影响。

在长期的使用过程中，焊接接头容易出现裂纹、断裂等损伤，严重影响铁路运输的安全。

因此，对U71Mn钢轨焊接接头进行电磁热强化研究具有重要的现实意义。

三、电磁热强化技术电磁热强化技术是一种利用电磁感应原理对金属材料进行热处理的技术。

通过在金属材料中引入交变磁场，产生感应电流，进而产生焦耳热效应，使金属材料局部温度升高。

在适当的温度和时间内对金属材料进行热处理，可以有效地改善材料的组织结构，提高材料的性能。

四、U71Mn钢轨焊接接头的电磁热强化研究针对U71Mn钢轨焊接接头的特点，本研究采用电磁热强化技术对其进行处理。

首先，通过分析U71Mn钢轨的化学成分和组织结构，确定合适的热处理温度和时间。

其次，利用电磁感应设备在焊接接头处产生感应电流，使局部温度升高至预定值。

在适当的温度和时间内进行热处理，以改善焊接接头的组织结构，提高其性能。

五、实验结果与分析经过电磁热强化处理的U71Mn钢轨焊接接头，其组织结构得到明显改善。

通过金相显微镜观察发现，焊接接头的晶粒细化，组织均匀性得到提高。

同时，经过硬度测试和拉伸试验发现，电磁热强化处理后的焊接接头硬度得到提高，抗拉强度和延伸率也有所增加。

浅述高速铁路无缝钢轨焊接后的热处理作者：郝兴生来源：《中华建设科技》2014年第03期【摘要】高速铁路无缝钢轨焊接后再对焊接接头重新进行热处理，以改善接头使用性能，其工艺原理及优点。

【关键词】无缝钢轨焊接；热处理为了适应我国铁路运输发展的需要，无缝线路长钢轨在向重型化发展的同时，还必须提高其强度、韧性，经国内外多年实践证明，钢轨进行全长淬火能提高钢轨抗磨耗、抗压溃、抗剥离、抗疲劳、耐冲击性能，可延长其使用寿命，是提高线路质量的最有效、最经济的方法。

全长淬火钢轨铺设在小半径曲线上其使用寿命比未淬火普通钢轨提高l倍以上。

全长淬火钢轨经焊接后，焊缝附近由于受焊接高温的影响，造成晶粒粗化，塑性、韧性大幅度下降。

同时焊缝热影响区内，原淬硬层将消失，而产生宽度为100mm左右的低硬度区。

这将使钢轨焊缝的脆性增大，使用中易产生接头低陷并诱导波浪磨耗的产生，缩短使用寿命。

为解决上述问题，一是将普通钢轨焊接成250m或500m长后再进行全长淬火，这样可使焊接接头性能均匀化。

这种方法虽好，但大部分焊轨厂受条件限制无法采用；另一种办法是将25m长全长淬火钢轨焊接后再对焊接接头重新进行热处理，以改善接头使用性能。

1. 路轨道焊接成无缝钢轨的原因之一是（1）使铁轨间不留空隙，火车开的时候没有摩擦力。

（2）降低铺设轨道的难度。

（3）减少轮子与铁轨撞击次数，减少共振带来的车厢损伤。

（4）延长轮子与铁轨撞击的间隔时间，可以提高列车运行的安全速度2. 焊接缺陷钢轨焊接缺陷2.1接触焊不良引起钢轨断裂。

接触焊不良常常造成钢轨焊缝端面不能完全焊合，而形成局部熔融状表面和未熔融区，在行车中钢轨从焊缝中发生脆断。

2.2铝热焊不良引起钢轨折断。

铝热焊是一种铝热冶炼工艺，其生成物为铸态组织，常存在各种铸造缺陷，这些缺陷经列车反复作用常由局部微小裂纹发展成钢轨宏观断裂。

引起钢轨宏观断裂的铸造缺陷为结晶裂缝、央渣、晶粒粗大。

2.3气压焊不起引起钢轨断裂。

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言随着铁路交通的快速发展，钢轨的焊接技术成为了保障铁路线路畅通的关键技术之一。

U71Mn钢轨因其优良的机械性能和抗腐蚀性能，在铁路建设中得到了广泛应用。

然而，焊接接头作为钢轨的重要组成部分，其性能直接影响到整个线路的稳定性和安全性。

因此，对U71Mn钢轨焊接接头进行电磁热强化研究，对于提高钢轨的使用寿命和保障铁路运输安全具有重要意义。

二、U71Mn钢轨焊接接头现状及问题U71Mn钢轨焊接接头在焊接过程中，由于热影响区和组织结构的变化，往往会出现硬度不均、组织性能不稳定等问题。

这些问题会导致接头在使用过程中出现早期磨损、裂纹等缺陷，严重影响钢轨的使用寿命和行车安全。

三、电磁热强化技术原理电磁热强化技术是一种通过电磁感应产生的焦耳热效应，对金属材料进行局部加热和快速冷却，从而改变其组织结构和性能的技术。

该技术可以实现对焊接接头的均匀加热和快速冷却，有助于消除焊接接头的热影响区和组织不均等问题。

四、U71Mn钢轨焊接接头电磁热强化实验为了研究电磁热强化技术对U71Mn钢轨焊接接头的影响，我们进行了以下实验：首先，制备了U71Mn钢轨焊接接头试样；其次，采用电磁热强化设备对试样进行加热和冷却处理；最后，通过金相显微镜、硬度计、拉伸机等设备，对处理前后的试样进行组织结构和性能分析。

五、实验结果与分析实验结果表明，经过电磁热强化处理后，U71Mn钢轨焊接接头的组织结构得到了明显改善，硬度分布更加均匀，热影响区得到了有效消除。

此外，接头的拉伸性能和抗疲劳性能也得到了提高。

这表明电磁热强化技术可以有效提高U71Mn钢轨焊接接头的性能。

六、结论与展望通过对U71Mn钢轨焊接接头进行电磁热强化研究，我们得出以下结论：电磁热强化技术可以改善U71Mn钢轨焊接接头的组织结构和性能，消除热影响区和组织不均等问题，提高接头的硬度和拉伸性能。

因此，电磁热强化技术是一种有效的U71Mn 钢轨焊接接头强化方法。

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言随着铁路交通的快速发展，钢轨的焊接技术成为了保障铁路运输安全与效率的关键技术之一。

U71Mn钢轨作为一种常用的钢轨材料，其焊接接头的性能直接影响到铁路线路的运营安全与使用寿命。

因此，对U71Mn钢轨焊接接头进行电磁热强化研究，提高其力学性能和耐久性，具有重要的现实意义。

二、U71Mn钢轨焊接接头现状分析U71Mn钢轨焊接接头在焊接过程中，由于温度变化、材料相变等因素，往往会产生焊接缺陷，如气孔、裂纹等。

这些缺陷会降低接头的力学性能和耐久性，从而影响铁路线路的安全运营。

因此，对U71Mn钢轨焊接接头进行强化处理，提高其性能，成为了研究的重点。

三、电磁热强化技术原理电磁热强化技术是一种利用电磁感应原理，通过在工件中产生涡流和磁滞损耗，使工件内部产生热量，从而达到强化工件性能的目的。

在U71Mn钢轨焊接接头的电磁热强化过程中，通过控制电流、磁场等参数，使接头部位产生适当的热量，促进材料的再结晶和晶粒细化，从而提高接头的力学性能和耐久性。

四、U71Mn钢轨焊接接头电磁热强化实验本实验采用电磁热强化技术对U71Mn钢轨焊接接头进行强化处理。

首先，对焊接接头进行预处理，包括清除表面杂质、修整接头形状等。

然后，在特定参数下进行电磁热强化处理，包括控制电流、磁场强度、处理时间等。

最后，对处理后的接头进行性能测试，包括拉伸试验、冲击试验、硬度测试等。

五、实验结果分析通过实验发现，经过电磁热强化处理的U71Mn钢轨焊接接头，其力学性能和耐久性得到了显著提高。

具体表现为接头抗拉强度、屈服强度、延伸率等指标均有明显提升，同时冲击韧性也得到了提高。

此外，电磁热强化处理还能有效消除焊接接头中的气孔、裂纹等缺陷，提高接头的整体质量。

六、结论与展望通过对U71Mn钢轨焊接接头进行电磁热强化研究，我们发现该技术能有效提高接头的力学性能和耐久性。

然而，仍需进一步研究优化电磁热强化技术的参数和控制方法，以提高处理效率和效果。

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言随着铁路交通的快速发展，钢轨的焊接技术日益受到重视。

其中，U71Mn钢轨因其高强度、高韧性和良好的可焊性被广泛用于铁路建设。

然而，钢轨焊接接头处常常因应力集中、组织不均等问题导致性能下降，影响铁路运营安全。

因此，对U71Mn钢轨焊接接头进行电磁热强化研究，提高其性能和可靠性显得尤为重要。

二、U71Mn钢轨焊接接头现状及问题U71Mn钢轨焊接接头是铁路线路的重要组成部分，其质量直接影响到铁路的运行安全。

目前，虽然U71Mn钢轨焊接技术已经取得了一定的进步，但在实际运用中仍存在一些问题。

例如，焊接接头处容易出现热影响区组织不均、硬度不均等现象，导致接头性能下降，影响铁路运营安全。

三、电磁热强化技术原理电磁热强化技术是一种通过电磁感应产生热量，对金属材料进行热处理的技术。

该技术可以实现对金属材料的均匀加热，有效消除焊接接头的热影响区组织不均和硬度不均等问题。

此外，电磁热强化技术还可以通过调整电流、磁场等参数，实现对焊接接头的精确控制，提高其性能和可靠性。

四、U71Mn钢轨焊接接头电磁热强化实验为了研究电磁热强化技术对U71Mn钢轨焊接接头的影响，我们进行了相关实验。

实验中，我们采用了不同的电流、磁场等参数，对焊接接头进行电磁热处理。

通过对比处理前后的焊接接头性能，我们发现电磁热强化技术可以有效提高U71Mn钢轨焊接接头的硬度、耐磨性和抗拉强度等性能。

五、电磁热强化技术对U71Mn钢轨焊接接头的影响电磁热强化技术对U71Mn钢轨焊接接头的影响主要体现在以下几个方面：1. 均匀加热：电磁热强化技术可以通过电磁感应实现对接头的均匀加热，有效消除热影响区组织不均和硬度不均等问题。

2. 改善组织结构：通过电磁热处理，可以改善焊接接头的组织结构，使其更加致密，提高接头的力学性能。

3. 提高性能：电磁热强化技术可以提高U71Mn钢轨焊接接头的硬度、耐磨性和抗拉强度等性能，使其满足更高的使用要求。

钢轨铝热焊焊接新技术及应用一冶项目管理部　刘光秋 铁路、工业起重机及移动工业设备(如焦化设备)的轨道一般采用机械连接和焊接。

机械连接,即按供货长度在接头处进行适当地打磨或加工,用联结板和螺栓连接而成。

间隔一段距离存在一处接口,使行走设备在经过接头时引起冲击和震动,造成对轨道基础(如钢梁)和运行设备的种种危害。

因此,如何消除行车轨道的接头是轨道技术改造的重要课题。

为减少和消除这些危害,就必须采用焊接整体轨道来替代分段机械连接式接头轨道。

对于钢轨的焊接,目前,冶金行业主要采用手工电弧焊法和铝热焊法。

1　手工焊接方法方法一:轨道接头开X 型坡口手工焊接方法。

(略)方法二:紫铜板强迫成型手工电弧焊接。

简述如下:见图1。

图1 紫铜夹板和紫铜托板的宽度为80mm ,厚度为10mm 左右,其弯曲形状应与钢轨外形相吻合。

为了加强焊缝,在板中央与轨缝相对应的部位,将紫铜夹板和紫铜托板开槽。

固定夹板或托板的弹簧钳可采用扁钢或钢筋制作。

两根钢轨端头之间留出上宽下窄的间隙,以轨底间隙宽度为标准,不得小于12mm 也不宜过宽,一般控制在12～14mm 范围内。

两根钢轨端头的预热范围各为20～30mm ,预热温度为250℃左右。

焊接钢轨接头的顺序是由下向上,先轨底后轨腰、轨头,最后修补周围。

选用直径为4mm 的碱性低氢型电焊条(J506、J507或J606、J607),利用直流电焊机反极接法施焊接钢轨接头。

焊接轨底的第一层焊缝时,使用大电流(180～200A ),以便容易焊透和排渣;随后几层焊缝采用160～180A 电流,每焊完一层焊缝必须把熔渣排除干净后才能继续施焊。

轨底焊完后,将紫铜夹板紧密贴于轨腰两侧固定,夹板上的槽与钢轨间隙要求对正。

使用150～170A 电流,从轨腰的下部向上施焊。

每焊完一根焊条便取下紫铜夹板,清除熔渣,紫铜夹板用水冷却并清除粘着的熔渣后,再重新贴在钢轨两侧继续施焊。

如此重复直到把轨腰焊满为止。

安装紫铜托板后开始焊接轨头。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。
