《制造技术基础综合实验》多件装夹铣床夹具建模及装配工艺规程设计
1. 实验目的
拆装、测绘典型夹具，分析夹具的组成、结构及各部分的功能，分析工件在夹具中的定位、夹紧，合理选用或设计机床夹具。设计夹具装配工艺系统图，填写装配过程工艺卡。评价夹具机械加工工艺性和装配工艺性。（CO2问题分析100分）
2.夹具分析（50分）
2.1分析夹具功能，找出夹具中的定位元件、夹紧元件、对刀元件、导向元件、夹具体、其他元件及装置。（10分）
1-工件 2-定位元件 3-夹紧元件 4-夹具体
多件装夹铣床夹具是一种用于铣床加工的专用夹具，其主要功能是在一次装夹过程中固定多个工件，从而提高生产效率和加工精度。这种夹具通常具有以下特点和功能：
一、定位功能
1. 精确确定工件位置
多件装夹铣床夹具通过定位元件（如定位销、定位块、V形块等）来确定多个工件在夹具中的准确位置。
2. 保证工件间的相对位置精度
当同时加工多个工件时，夹具能够保证这些工件之间的相对位置精度。比如在铣削多个并排的块状工件的侧面时，夹具通过精确的定位设计，使每个工件的侧面在加工后都能保持平行且间距均匀，满足生产工艺要求。
二、夹紧功能
1. 牢固夹紧工件
-多件装夹铣床夹具配备了夹紧装置螺旋夹紧机构能够将多个工件牢固地夹紧在夹具上。螺旋夹紧机构通过旋转螺杆推动压板，可以产生较大的夹紧力，适用于对夹紧力要求较高的铣削加工场合，确保工件在加工过程中的稳定性。
2. 适应不同形状和尺寸的工件
一些先进的多件装夹铣床夹具具有可调节的夹紧部件，能够适应不同形状和尺寸的工件。例如，夹具的压板可以在一定范围内调整位置，或者采用可更换的夹紧块，以便对形状不规则或尺寸在一定范围内变化的工件进行有效夹紧。
三、对刀功能
1. 提供对刀基准
夹具上通常设置有对刀块，为铣刀的对刀操作提供基准。在安装铣刀后，通过使铣刀与对刀块接触，并根据对刀块的尺寸和铣刀与对刀块接触时铣床的坐标位置，能够准确地确定铣刀相对于工件的加工位置。例如，在铣削平面时，对刀块的上平面可以作为对刀基准来确定铣刀在Z轴方向的加工起始位置。

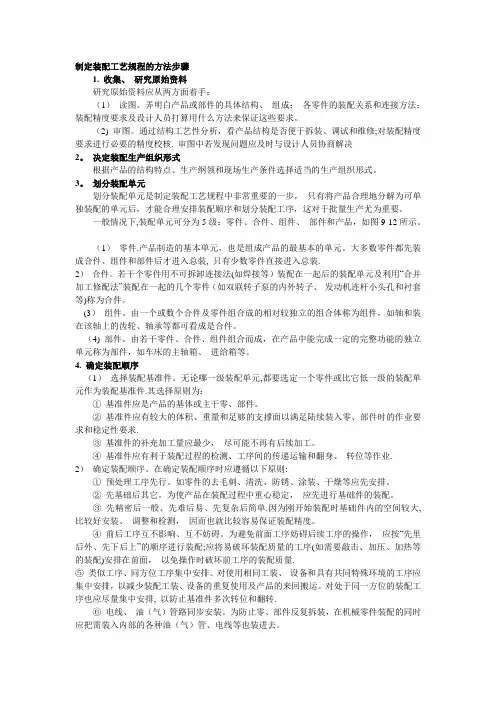

制定装配工艺规程的方法步骤
1. 收集、 研究原始资料
研究原始资料应从两方面着手：
（1） 读图。弄明白产品或部件的具体结构、 组成； 各零件的装配关系和连接方法；装配精度要求及设计人员打算用什么方法来保证这些要求。
（2) 审图。通过结构工艺性分析，看产品结构是否便于拆装、调试和维修;对装配精度要求进行必要的精度校核. 审图中若发现问题应及时与设计人员协商解决
2。 决定装配生产组织形式
根据产品的结构特点、生产纲领和现场生产条件选择适当的生产组织形式。
3。 划分装配单元
划分装配单元是制定装配工艺规程中非常重要的一步， 只有将产品合理地分解为可单独装配的单元后，才能合理安排装配顺序和划分装配工序，这对于批量生产尤为重要。
一般情况下,装配单元可分为5级：零件、合件、组件、 部件和产品，如图9-12所示。
（1） 零件.产品制造的基本单元，也是组成产品的最基本的单元。大多数零件都先装成合件、组件和部件后才进入总装, 只有少数零件直接进入总装.
2） 合件。若干个零件用不可拆卸连接法(如焊接等）装配在一起后的装配单元及利用“合并加工修配法”装配在一起的几个零件（如双联转子泵的内外转子、 发动机连杆小头孔和衬套等)称为合件。
(3） 组件。由一个或数个合件及零件组合成的相对较独立的组合体称为组件，如轴和装在该轴上的齿轮、轴承等都可看成是合件。
（4) 部件。由若干零件、合件、组件组合而成，在产品中能完成一定的完整功能的独立单元称为部件，如车床的主轴箱、 进给箱等。
4. 确定装配顺序
（1） 选择装配基准件。无论哪一级装配单元,都要选定一个零件或比它低一级的装配单元作为装配基准件.其选择原则为：
① 基准件应是产品的基体或主干零、部件。
② 基准件应有较大的体积、重量和足够的支撑面以满足陆续装入零、部件时的作业要求和稳定性要求.
SY6390型微客汽车驱动桥工艺设计说明书
一、 该驱动桥总装工艺设计的基本原则
该驱动桥总装工艺设计应遵循先进、合理、经济、可靠的原则，达到良好的综合效果。具体要求有以下方面：
（1）能满足产品的结构要求和整车的技术条件，
（2）选用与产品相匹配的先进、成熟的方法和设备，达到满足生产纲领、保证产品质量、投资少效益高、长期综合经济效益好的目的。
（3）有一定的产品变化和产量变化的适应能力。
（4）工时定额制定合理。根据限定的工艺设备和装备，以熟练的操作工人,用正确的速度来选定工时定额，并适当留有余地。
（5）车间工艺平面布置综合考虑总装线、工人操作地、零件总成存放地和通道的合理性。
（6）各个作业的工人工作量均衡，且不超过生产节拍时间。
（7）考虑生产安全卫生和减轻劳动强度。
二、 该驱动桥装配工艺总则
1．进入装配车间的零部件必须通过质量部检验合格后才能投入装配。
2．驱动桥装配的零部件，不得有飞边毛剌、锐角、型砂、锈蚀、铁屑及其它脏物。
3．装配线上的标件、外协件须按技术要求进行表面处理，并且标记完好无损。未进行表面处理的零件不得装配。
4．所有配合面、密封面不得有损伤；有黄油嘴的零部件装配后必须加注润滑脂。
5．关键的工序的装配必须使用专用的装配辅具和工具。
6．装配过程中必须保护好装配的零件或总成，以防损伤。
7. 各总成完成后（如主减速器、差速器等），要注意调整各装配面的间隙。
8.拧紧螺栓；螺母一定要按规定的力矩。
9．严格锉刀、二锤、錾子、铰刀、砂布的使用，确需使用须技术主管同意后方可进行，使用后必须清洗干净。
10．检验方案中要求的抽检就是不定期不定量的巡回检查，对重要的地方和经常可能出问题的地方多检。
三、 该驱动桥总装工艺规程的内容及依据
本装配工艺规程的内容包括：
（1）产品装配工位卡；包括产品名称、型号、工位名称、装配内容、技术要求、工艺设备。
（2）装配工艺流程卡。
装配工艺流程及注意事项及注意事项
