Auto_CAD入门实用教程

导入操作
将其他CAD软件或格式的文件导入到 AutoCAD中，进行编辑和修改。
导出操作
将AutoCAD中的设计导出为其他CAD软件 或格式的文件，以便共享和协作。
注意事项
在导入导出过程中，注意保持数据的一致性 和完整性，避免信息丢失或变形。
与其他CAD软件协同工作
软和数据交换 方式，选择合适的协同工作方案。
03
插入特殊符号和表 格
多行文字编辑器支持插入特殊符 号和表格，使文字注释更加丰富 和直观。
尺寸标注样式设置及标注方法
01
尺寸标注样式设置
通过“标注样式管理器”可以设置和管理尺寸标注的样式，包括箭头、
文字、线型等元素的样式和属性。
02
线性标注与对齐标注
使用“线性”和“对齐”命令，可以对图形中的线段进行长度标注和角
交叉选择
从右向左拖动光标创建交叉选择窗口，与窗口相交的对象将被选中。
快速选择
利用“快速选择”对话框，根据对象的类型、图层、颜色等属性进行筛选选择。
移动、旋转和缩放对象
1 2 3
移动对象 使用“移动”命令或快捷键“M”，选择对象并 指定移动基点，然后将其移动到新位置。
旋转对象 使用“旋转”命令或快捷键“RO”，选择对象 并指定旋转基点，然后输入旋转角度或拾取旋转 参照点。
启动AutoCAD2024
双击桌面上的AutoCAD2024图标，或者在开始菜单中找到并 单击AutoCAD2024程序启动软件。
界面介绍及基本设置
界面组成
AutoCAD2024的界面主要由标题栏、 菜单栏、工具栏、绘图窗口、命令行 窗口和状态栏等部分组成。
界面设置
用户可以根据个人习惯和需求，对界 面进行个性化设置，如调整工具栏位 置、自定义快捷键等。

中文版AutoCAD 2020实用教程
渲染三维图形
在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的 图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图 形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看 设计的整体效果，则可以简单消隐或设置视觉样式。图1-5所示为使用 AutoCAD进行照片级光线跟踪渲染的效果。
中文版AutoCAD 2020实用教程
第01章 AutoCAD 2020入门基础
AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计(Computer Aided Design，CAD)软件，具有易于掌握、使用方便、体系结构开放等优点， 能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前 已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、 地质、气象、纺织、轻工、商业等领域。 AutoCAD 2020是AutoCAD系列软件的最新版本，与AutoCAD先前的版本相比， 它在性能和功能方面都有较大的增强，同时保证与低版本完全兼容。
绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
中文版AutoCAD 2020实用教程
绘制与编辑图形
AutoCAD的“绘图”菜单中包含有丰富的绘图命令，使用它们可以绘制直 线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的 图形转换为面域，对其进行填充。如果再借助于“修改”菜单中的修改命令， 便可以绘制出各种各样的二维图形。
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令 按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， “标准”、“属性”、“绘图”和“修改”等工具栏处于打开状态。 如果 要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单， 通过选择命令可以显示或关闭相应的工具栏。

CAD制图初学入门教程1. 什么是CAD制图？CAD（Computer-Aided Design，计算机辅助设计）制图是利用计算机技术辅助完成各种工程、建筑、机械等设计的过程。

通过CAD制图软件，人们可以用二维或三维的方式实现设计、绘制和编辑，从而提高设计效率和准确性。

2. CAD制图软件选择市面上有许多CAD制图软件可供选择，如AutoCAD、SolidWorks、CATIA等。

对于初学者来说，推荐选择AutoCAD，它是最受欢迎和广泛应用的CAD制图软件之一。

AutoCAD提供了丰富的绘图工具和功能，容易学习和上手。

3. AutoCAD基本操作3.1 绘图界面和工具栏启动AutoCAD后，会出现一个绘图界面，包含绘图区、菜单栏、工具栏、命令行等部分。

绘图区是我们进行绘图的主要区域，菜单栏和工具栏提供了各种功能和工具的快捷方式。

3.2 绘图单位和坐标系在开始绘图之前，需要设置绘图单位和坐标系。

通过输入UNITS命令可以设置绘图单位，常用的单位有毫米、厘米、英尺等。

坐标系是用于确定绘图元素位置的参考系。

常用的坐标系有直角坐标系和极坐标系。

3.3 绘图命令AutoCAD提供了丰富的绘图命令，包括直线、圆、矩形、多边形等。

通过输入命令或点击工具栏上的相应按钮，即可选择并使用不同的绘图命令。

3.4 修改绘图对象在绘制完成后，可能需要对绘图对象进行修改或编辑。

AutoCAD提供了多种修改命令，如移动、旋转、缩放、镜像等。

通过选择需要修改的对象，然后输入相应的命令，即可对其进行编辑。

3.5 图层管理图层是AutoCAD中组织和管理绘图元素的重要方式。

通过使用图层功能，可以将不同类型的绘图对象分配到不同的图层中，并随时控制其显示或隐藏。

这样可以使绘图工作更加清晰和可控。

4. 常用CAD制图技巧4.1 使用快捷键AutoCAD提供了丰富的快捷键，可以大大提高绘图效率。

比如，按下L键可以快速启动直线命令，按下C键可以快速启动圆命令。

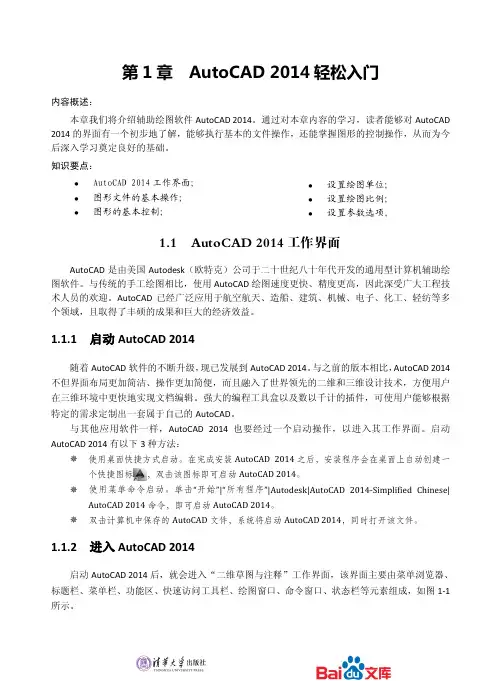

第1章 AutoCAD 2014轻松入门内容概述：本章我们将介绍辅助绘图软件AutoCAD 2014。

通过对本章内容的学习，读者能够对AutoCAD 2014的界面有一个初步地了解，能够执行基本的文件操作，还能掌握图形的控制操作，从而为今后深入学习奠定良好的基础。

知识要点：AutoCAD 2014工作界面； 图形文件的基本操作；图形的基本控制；1.1 AutoCAD 2014工作界面AutoCAD 是由美国Autodesk （欧特克）公司于二十世纪八十年代开发的通用型计算机辅助绘图软件。

与传统的手工绘图相比，使用AutoCAD 绘图速度更快、精度更高，因此深受广大工程技术人员的欢迎。

AutoCAD 已经广泛应用于航空航天、造船、建筑、机械、电子、化工、轻纺等多个领域，且取得了丰硕的成果和巨大的经济效益。

1.1.1 启动AutoCAD 2014随着AutoCAD 软件的不断升级，现已发展到AutoCAD 2014。

与之前的版本相比，AutoCAD 2014不但界面布局更加简洁、操作更加简便，而且融入了世界领先的二维和三维设计技术，方便用户在三维环境中更快地实现文档编辑。

强大的编程工具盒以及数以千计的插件，可使用户能够根据特定的需求定制出一套属于自己的AutoCAD 。

与其他应用软件一样，AutoCAD 2014也要经过一个启动操作，以进入其工作界面。

启动AutoCAD 2014有以下3种方法：使用桌面快捷方式启动。

在完成安装AutoCAD 2014之后，安装程序会在桌面上自动创建一个快捷图标，双击该图标即可启动AutoCAD 2014。

使用菜单命令启动。

单击“开始”|“所有程序”|Autodesk|AutoCAD 2014-Simplified Chinese|AutoCAD 2014命令，即可启动AutoCAD 2014。

双击计算机中保存的AutoCAD 文件，系统将启动AutoCAD 2014，同时打开该文件。
