五类常用流量计安装图+要点

一、安装要求电磁流量计测量时，要求管道处于满管状态，压力管道一般能保证满管，重力流管道需要特殊的安装方式。

1、常规安装要求（压力管）（1）电磁流量计按照安装规范要求，在流量计前保证5D直管，其后保证3D的直管，安装方式有以下几种选择：（一）直管（二）水平管走向，针对管道内气体多的情况（三）敞口灌入或排放（四）下降管道落差超过5米（2）电磁流量计需加装伸缩节，以便拆卸；伸缩器建议采用无锡金羊或其它知名品牌；对于大口径流量或埋在地面下面的建议伸缩器紧跟在表后位置安装；2、重力流管道安装要求（1）流量计安装时需考虑运行时其管道内为满管，如非满管需增加梯度角，如图示一所示，管道斜角跟水平面小于45度角；伸缩器跟流量计靠墙最近距离大于300mm以上，流量计底部跟地面距离保证400mm以上；对于口径小于等于DN300的可以考虑在表后安装一定的直管或一定长度的不锈钢管道，便于超声波检测如图示二。

1进水口2溢流3进水管沿口4清洗孔5流量计6伸缩器7墙套管8出水口9 排放阀图示二由于污水有可能存在一定的污染，建议在表后阀后面管道的顶部开一个DN100的三通并安装闸阀，当需要排井中的水时直接跟DN100闸阀连接，排入后面的管道内。

二、配套安装的设备为实现计量实时监控，在安装电磁流量计的点，需要建立一套数据采集和传送系统：（1）UPS电源，为市电备用电源，提供24小时不间断电源；（2）采集瞬时流量、累计流量、电源方式传输到调度中心；（自来水的浊度、余氯，污水的pH、COD等），大用户及重要单位采取视频或红外报警监控；（3）采取实时监控方式：有条件的地方建议采用CDMA＋宽带（ADSL、光纤）的方式进行数据传输，实现动态管理；一般要求用户单位提供一间独立、安全的表房，用于安装设备，相关设备原则上都安装在一只控制柜内，UPS可以放在柜外，控制柜用于室内的可以选择喷塑材料；用于室外的必须用不锈钢材料，控制柜采用一次性锁具，确保安全。

几种常见流量计的安装流量计是用来测量液体或气体在管道中流动的速率的仪器。

它在许多工业领域发挥着重要作用，如化工、水处理、制药、食品加工等。

安装流量计是确保测量精确性和可靠性的关键步骤之一。

本文将介绍几种常见流量计的安装方法及注意事项。

1. 涡轮流量计安装涡轮流量计是一种使用流体动能来旋转叶片，并通过计算旋转次数来测量流速的流量计。

在安装涡轮流量计时，需要以下步骤：选择合适的安装位置。

涡轮流量计通常需要两段直管作为进口和出口，以确保流体能够充分展开并稳定地进入测量范围。

安装位置应尽量避免管道的弯曲和阻塞。

安装涡轮流量计。

在安装之前，需要对流量计进行校准和检查，并确保其能够正常工作。

然后，将流量计固定在管道上，并连接好进口和出口管道。

接通电源并进行调试。

涡轮流量计通常需要外部电源供电才能正常工作，因此在安装完成后需要将电源接通。

然后，通过仪表上的显示或输出来调试和确认流量计的工作状态。

在安装涡轮流量计时，需要注意以下事项：确保安装位置符合要求，避免管道弯曲和阻塞，以及震动和冲击；在安装时，需要保证流量计和管道之间的连接牢固可靠，避免漏水和松动；在使用前，需要对流量计进行校准和检查，确保其能够正常工作；安装完成后，需要做好记录并进行定期检查和维护，以确保流量计的可靠性和精确度。

进行校准和调试。

超声波流量计需要进行精确的传感器校准，以确保测量值的准确性。

校准完成后，通过仪表上的显示或输出来调试和确认流量计的工作状态。

流量计的安装是确保测量精确性和可靠性的重要步骤。

在安装时，需要选择合适的安装位置，确保设备和管道之间的连接牢固可靠，并进行校准和调试以确保设备能够正常工作。

定期检查和维护也是确保流量计可靠性和精确度的关键步骤。

希望本文对您有所帮助，谢谢阅读。

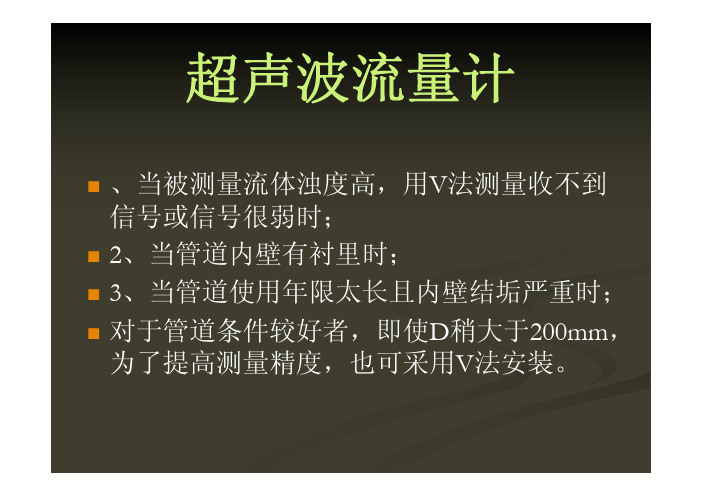

、当被测量流体浊度高，用V 法测量收不到信号或信号很弱时；2、当管道内壁有衬里时；3、当管道使用年限太长且内壁结垢严重时； 对于管道条件较好者，即使D 稍大于200mm ，为了提高测量精度，也可采用V 法安装。

超声波流量计西安三联测控西安三联测控安装步骤超声波流量计的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。

为了保证测量精度，选择测量点时要求选择流体流场布均匀的部分，一般应遵循下列原则：1. 选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段。

西安三联测控2. 安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。

西安三联测控3. 避免安装在管道系统的最高点或带有自由出口的竖直管道上（流体向下流动）西安三联测控4. 对于开口或半满管的管道，流量计应安装在U 型管段处西安三联测控5．充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。

实在不能满足时，需把结垢考虑为衬里以求较好的测量精度。

6．要保证测量点处的温度和压力在传感器可工作范围以内。

7．两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45o范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。

如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。

西安三联测控8．选择管材均匀密致，易于超声波传输的管段。

测量点的选择请见下例（如下图）西安三联测控涡轮流量计安装一、涡轮流量计安装要求流量计务必要等间距、前后同轴、法兰面平行安装流量计安装要求 平行、同轴 L 等距离 合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。

西安三联测控室外安装时上部应有遮盖物或安装在计量箱内以防止雨淋和曝晒。

流量计安装要点总结1、安装流量计应将进出口封装物去掉，必须防止颗粒状杂质掉入计量室内，如计量室表涂有防锈油，可用汽油或煤油冲洗干净，并严格荆楚管道内杂志，流量计上有应安装过滤器和过滤网，防止锈渣、焊渣及其它杂质进入计量室。

2、流量计安装时，物流进出口为垂直或水平位置，都应尽量保持转子轴线水平。

3、当气体压力波动范围较大时，为保证计量精度，流量计上游应安装调压器。

4、为防止新安装管道中有锈渣、焊渣及其它杂质进入流量计内，用户应先将过度管安装在流量计的安装位置上，通气一段时间，确保无大颗粒杂志后，在患*量计。

如管道配焊，应使用过渡管，不可直接与流量计焊接。

其过渡管的加工可参照表3.5、流量计的安装有两种形式，进出口垂直安装和进出口水平安装。

强烈建议垂直安装流量计，这时气体流向为上进下出，这样的安装时的转子对管路中的杂质具有自清洁能力，以减少维修，提高使用寿命并保证计量精度。

在特殊情况下可采取水平安装(又称左进右出)，安装流量计时应设置前后门阀和旁通管路，以保证维修保养时，不必停气。

图5安装管路系统图，以供用户参考：图5垂直安装(上进下出)6、流量计安装管路各部分配管和管件尺寸必须适当，安装流量计时，应确保流量计中心与管线中心对齐，无错位，并使流量计本体承受不正常歪理(包括轴向与径向)。

7、安装完毕，可拧下后盖上螺塞，用内六角扳手转动转子，检查转子是否自由转动。

若转子转动有卡阻，应拆下仪表，~赃物。

然后重新安装，待转子自由转动后，拧上螺塞。

8、流量计正确安装后，从注油扣中注入专用润滑油至油窗中线(注意不能多加)，见图7，使用过程中定期或不定期检查，确保润滑油的充足洁净程度。

在使用中若发现润滑油发黑或油位高于油窗中线，则说明润滑油变质或有杂质，此时应更换新润滑油。

若油位低于油窗中线3MM(见图8)，则说明润滑油损耗，需补充至油窗中线。

加注润滑油时，必须关闭流量计前后阀门，将流量计内气体排空后，在加注润滑油。

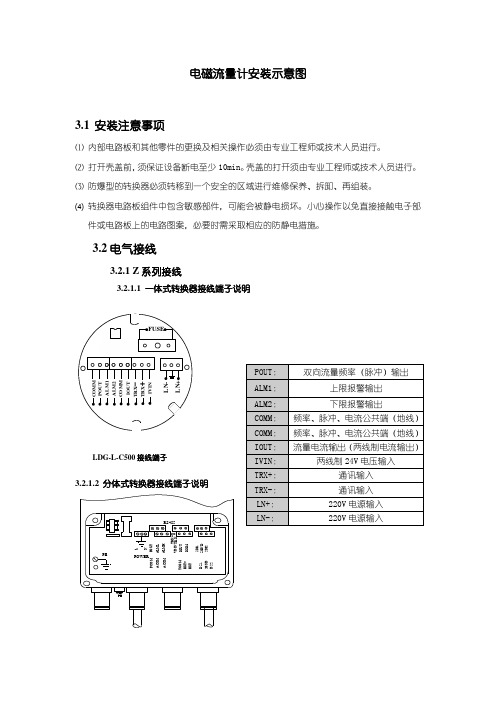

电磁流量计安装示意图3.1 安装注意事项⑴ 内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。

⑵ 打开壳盖前，须保证设备断电至少10min 。

壳盖的打开须由专业工程师或技术人员进行。

⑶ 防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。

⑷ 转换器电路板组件中包含敏感部件，可能会被静电损坏。

小心操作以免直接接触电子部件或电路板上的电路图案，必要时需采取相应的防静电措施。

3.2电气接线3.2.1 Z 系列接线3.2.1.1 一体式转换器接线端子说明L N -C O M M P O U T A L M 1A L M 2C O M M I O U T T R X －T R X ＋I V I NLDG-L-C500接线端子3.2.1.2 分体式转换器接线端子说明两路报警输出SIG1 信号1SGND 信号地 SIG2 信号2DS1 激励屏蔽1DS2 激励屏蔽2接分体型传感器EXT+ 励磁电流+ EXT- 励磁电流-VDIN 电流两线制24V 接点 IOUT 模拟电流输出 ICOM模拟电流输出地模拟电流输出POUT 流量频率(脉冲)输出 PCOM 频率(脉冲)输出地频率或脉冲输出ALML 下限报警输出ALMH 上限报警输出 ACOM报警输出地TRX+TRX-通讯输入通讯输入232通讯地通讯输入TCOMLDG-S400接线端子Φ2冷压端头RVVP2×32/0.2LDG-S400信号电缆示意图3.2.1.3 电磁流量计模拟量输出接线说明⑴ 模拟量输出模拟量输出分成两种信号制：0~10mA 和4~20mA 信号制。

使用时，用户通过参数设置在两种信号制中选择一种即可。

模拟量电流输出内部为24V 供电，0~20mA 信号制下，可驱动750Ω的负载电阻。

模拟量电流输出对应流量的百分比流量，即： 对于0~10mA 信号制，电流零点为0mA 。

对于4~20mA 信号制，电流零点为4mA 。

、当被测量流体浊度高，用V 法测量收不到信号或信号很弱时；2、当管道内壁有衬里时；3、当管道使用年限太长且内壁结垢严重时； 对于管道条件较好者，即使D 稍大于200mm ，为了提高测量精度，也可采用V 法安装。

超声波流量计西安三联测控西安三联测控安装步骤超声波流量计的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。

为了保证测量精度，选择测量点时要求选择流体流场布均匀的部分，一般应遵循下列原则：1. 选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段。

西安三联测控2. 安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。

西安三联测控3. 避免安装在管道系统的最高点或带有自由出口的竖直管道上（流体向下流动）西安三联测控4. 对于开口或半满管的管道，流量计应安装在U 型管段处西安三联测控5．充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。

实在不能满足时，需把结垢考虑为衬里以求较好的测量精度。

6．要保证测量点处的温度和压力在传感器可工作范围以内。

7．两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45o范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。

如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。

西安三联测控8．选择管材均匀密致，易于超声波传输的管段。

测量点的选择请见下例（如下图）西安三联测控涡轮流量计安装一、涡轮流量计安装要求流量计务必要等间距、前后同轴、法兰面平行安装流量计安装要求 平行、同轴 L 等距离 合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。

西安三联测控室外安装时上部应有遮盖物或安装在计量箱内以防止雨淋和曝晒。

几种常见流量计的安装1. 差压式流量计的安装差压式流量计是一种常见的流量测量装置，其安装过程相对简单，主要步骤如下：1）选择合适的安装位置：差压式流量计通常安装在管道的直段上，要求在进口和出口的管道段内保持一定的直管段长度，以确保流体的稳定流动。

安装位置应该尽可能远离管道的弯头、阀门和其他干扰物，以保证流体的流动状态稳定。

2）安装测压孔：在管道的进口和出口处开设测压孔，通常要求开设两个测压孔，与差压流量计连接。

测压孔的位置应在管道的水平中心线上，并且要求孔直径足够大，以保证测得的差压信号的准确性。

3）连接差压流量计：将差压流量计的测压管通过测压孔与管道连接，确保连接牢固、泄漏。

通常需要使用密封胶或者密封垫片来确保连接处的密封性。

4）校准与调试：安装完差压流量计后，需要进行校准和调试，将差压传感器与变送器连接，并确保变送器的输出信号能够准确反映实际的流量。

校准过程通常需要借助标准流量计或者流量标准装置，以确保测得的流量数据的准确性。

5）固定支撑：安装完差压流量计后，需要对其进行固定支撑，避免设备振动或者外力干扰对其测量精度造成影响。

固定支撑应该牢固可靠，且不应该对差压流量计的测量产生影响。

2）清洁管道表面：在安装电磁流量计之前，需要清洁管道表面，确保其表面光滑、清洁，以保证电磁流量计的测量精度。

3）安装电磁流量计：将电磁流量计的传感器安装到管道上，并连接好信号线，确保连接牢固、正常。

传感器的安装位置应该垂直于流体的流动方向，且要求传感器的测量电极与流体垂直。

4）接地保护：在安装电磁流量计的情况下，由于流体的介质通常具有一定的电导率，可能会对测量产生影响，因此需要进行接地保护，以减小电磁流量计受外部电磁干扰的影响。

2）测量点的选择：安装超声波流量计需要在管道上选择一个或多个合适的测量点，通常需要满足一定的要求，比如流体的流速、流向等。

测量点的选择应该在管道直段上，不应该有气泡或者杂质。

4）调试和定标：安装完超声波流量计后，需要进行调试和定标，以确保超声波传感器的测量精度。

几种常见流量计的安装流量计是工业流体输送和控制中常见的一种仪表。

不同种类的流量计需要按照不同的方式进行安装，以确保其正常的运行和验证其测量结果的准确性。

以下是几种常见流量计的安装方法。

1. 差压式涡轮流量计差压式涡轮流量计主要由一个涡轮轮子和两个压力传感器组成。

涡轮轮子转动时，会产生涡流，其旋转速度与流量成正比。

压力传感器分别测量流量仪表前后的压差，从而得出流量值。

安装时，流量仪表应安装在水平管道上游与下游的一定距离处以防止管道内的涡流和涡流干扰。

管道内也必须保证一定的直线段，避免弯曲和拐角，因为这些会影响仪表的准确度和稳定性。

2. 磁致伸缩流量计磁致伸缩流量计的工作原理是利用磁铁和线圈的相互作用产生电势信号。

其安装时需要保持水平或垂直于水平，确保流体经过仪表的方向正确，避免波动或噪声对测量结果的干扰。

此外，也应该避免大幅度的管道弯曲，保证管道内足够长度的直线段，以提高精度和稳定性。

3. 涡街流量计涡街流量计是一种通过测量垂直于流动的固定元件后面的涡街频率来测量流量的仪表。

安装时应该把仪表安装在水平处的管道上，以确保流线与涡街指示器轴线方向平行。

在安装时，还应该避免管道中途弯曲和拐角，确保管道直线段够长，避免干扰。

4. 质量流量计质量流量计基于物料的密度和速度测量质量流量。

安装时，质量流量计的入口应该与管道的流动方向一致。

在安装之前，管道需要保持清洁，以避免污垢和颗粒物质的干扰。

维护方便和避免气泡的形成，可以在管道前后各安装一段直管。

总之，正确的流量计安装有助于确保苛刻的工业流体传输和控制设施的安全和可靠运行。

在安装任何流量计之前，建议遵循相关的规程和指南，并参考制造商建议的最佳实践。

几种常见流量计的安装流量计是工业生产中常见的一种仪器设备，它用来测量流体的流量，以便掌握流体在生产中的运行状态和质量特征。

在安装流量计时，需要遵循一定的规范和操作流程。

本文将介绍几种常见流量计的安装方法和注意事项。

一、涡街流量计的安装1.安装位置的选择：涡街流量计安装时应避免异常的湍流和回流产生，同时，也要避免液体在管道内的速度过快。

一般来说，安装的位置应在平直直管上游的至少10倍直径处。

2.管道的准备：在安装涡街流量计前，应该仔细检查管道的清洁度、平直度和直径，并对其进行必要的处理。

同时，还需设置防震、防振和防腐蚀措施。

涡街流量计的安装方式一般有法兰式、螺纹式和插入式等，应视具体情况予以选择。

1. 确定安装位置：电磁流量计的安装位置应该避免受到强磁场和振动的干扰。

同时要确保电磁流量计的周围环境温度不超过-20℃~+60℃。

2. 安装措施：在安装电磁流量计前，应切断管道中的流体，然后进行搬运和安装。

最后，还要对电磁流量计进行接线和调试。

3. 校准和测试：安装完毕后，应对电磁流量计进行常规校准和测试，确保其输出电信号与实际流量的差值满足工业标准要求。

超声波流量计的安装应该避免受到电磁场和水流的影响，同时还应确保安装位置不违反工业安全规定。

在安装超声波流量计时，应首先对管路进行消毒处理，并确保管路的平直度、直径和湍流程度符合标准要求。

3. 传感器的安装：超声波流量计的传感器应安装在管道上游的至少1-2个直径处，且与管道轴线垂直，以确保测量误差最小。

2. 安装措施：差压流量计的安装应该注意安装仪表盘和管路之间的垂直度和水平度，以及确认仪表盘的开口和管路之间的距离和高度等相关参数，最后进行紧固和接线。

3. 校准和测试：安装完毕后，应对差压流量计进行校准和测试，并在使用中加强鼓风机、润滑油和水的适量补充，以确保工作效率和质量。

总之，以上就是几种流量计的安装方法和注意事项，当然，不同种类的流量计有不同的安装要求，因此，在具体安装前，还需要根据流量计的特点和工作环境细化操作细节和注意事项，以确保安装效率和质量。

理论研究N e u silk road horizon 111111*********N I >< I <• I >< 11M I H I I! 111111111111M H I 111M11H M l 111111111111111111111111111111 i 1111111111111111 ill 11111111111111! 11111111111111111111几种常见流量计的安装文/王成德吴丽斌摘要：现今，流量计在工业、民用企业中运用极为广泛。

本文就几种常见流量计的安装注意事项与大家一同交流。

关键词：常见；流量计；安装流量计根据不同的测量方法、介质、流体性质、流体密度等要求分为涡街流量计、超声波流量计、质量流量计、椭圆齿轮流量计、旋进旋涡流量计、转子流量计等。

按安装方式不同又分为管道式、插入式、外贴式等。

一、旋进旋涡流量计旋进旋涡流量计应安装在无振动的管道上，对上下游直管段要求：VPF抗来流干扰能力强，一般上游取5D,下游取1D即可。

安装时应注意的几点要求：1. 传感器按流向标志可在垂直、水平或任意倾 斜位置上安装，应有足够的空间，便于流量计的检查和维修，并应满足流量计的环境要求。

2. 应避免外界振动和强磁场的干扰。

3. 在室外安装使用时，应有遮盖物，避免强曰 A雨水侵蚀，影响仪表使用寿命。

4. 应注意安装应力影响。

5. 在防爆场所安装时，要有可靠的接地。

1. 位置必须保证管道内始终充满被测流体。

2. 选择流体流动脉冲小的地方。

即应远离泵和阀门、弯头等局部阻力件。

3. 测量双相（固、液或气、液）流体时，应选 择不易弓丨起相分离的地方。

4. 应避免测量部位出现负压。

5. 被侧管道直径或周长容易测量，并且椭圆度 应较小。

6. 直管段长度：传感器安装管道上游侧直管段 长度应大于或等于U)D,下游侧应不小于5D。

7. 插人式电磁流量传感器插入点有两种方法：一是插入到被测管道的中心轴线上，二是插入到管道内壁为管道的0.25D处。
