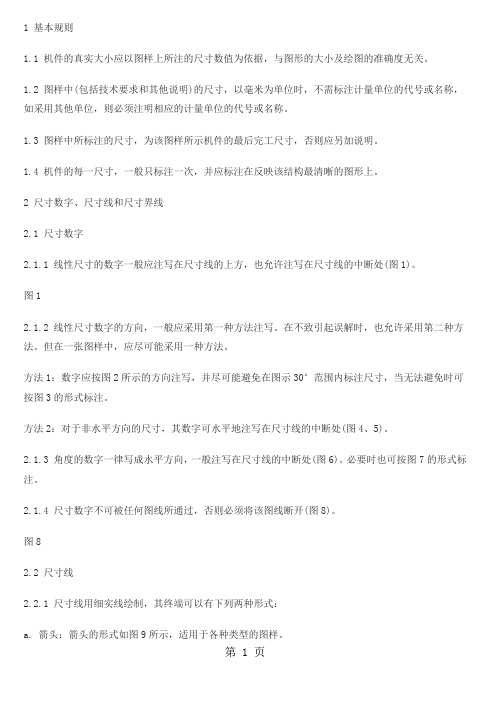

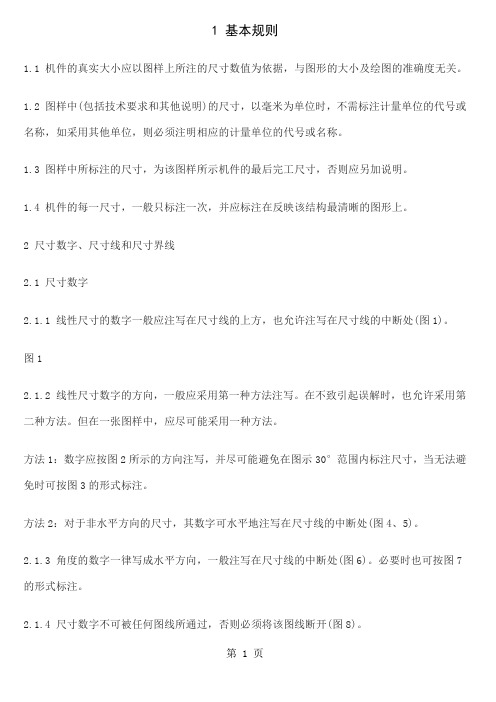

1 基本规则1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
2 尺寸数字、尺寸线和尺寸界线2.1 尺寸数字2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。
图12.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。
在不致引起误解时，也允许采用第二种方法。
但在一张图样中，应尽可能采用一种方法。
方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。
方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。
2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。
必要时也可按图7的形式标注。
2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。
2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式：a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。
b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。
当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。
图11当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。
当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头(图16)。
2.2.2 标注线性尺寸时，尺寸线必须与所标注的线段平行。
尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。
2.2.3 圆的直径和圆弧半径的尺寸线的终端应画成箭头，并按图12所示的方地标注。
机械制图国家标准1. 引言机械制图是一种图解法，通过图形和符号来表示和传达机械产品的形状、尺寸和几何特征。
机械制图的规范化和标准化对于确保产品质量、提高生产效率以及减少错误和误解至关重要。
因此，国家标准的制定对于机械制图行业具有重要意义。
2. 标准的目的机械制图国家标准的目的是确保机械制图的一致性和准确性。
它们提供了统一的标准和规范，以确保机械制图的可读性、易懂性和可操作性，同时也提供了对机械产品的尺寸和几何要求的详细说明。
3. 标准的内容和要求机械制图国家标准通常包含以下内容和要求：3.1 图面布局机械制图需要按照一定的布局规范进行设计。
国家标准为图面的布局提供了明确的指导，包括标题栏、图名、标尺、注释框等部分的位置和大小。
3.2 符号和标记为了确保机械制图的一致性和准确性，国家标准对常用的符号和标记进行了统一规定。
这些符号和标记用于表示不同的几何特征、公差、表面粗糙度等信息。
3.3 尺寸和公差机械制图国家标准对尺寸和公差的表达方式进行了规范。
它们提供了一套统一的标准，用于表示和描述机械产品的尺寸，以及对尺寸和几何要求的公差要求。
3.4 技术要求机械制图国家标准还包含对机械产品的技术要求的详细说明。
这些要求包括材料、加工方法、装配要求等方面的内容，以确保产品的质量和性能。
3.5 标注和注释国家标准对机械制图的标注和注释也进行了规范。
标注和注释的准确和清晰性对于机械制图的理解和解读至关重要，因此国家标准对它们的书写方式有着详细的要求。
4. 标准的应用和意义机械制图国家标准的应用范围广泛，涵盖了各个机械制图行业的相关领域。
这些标准提供了一个统一的规范，使得不同制图者之间的交流更加准确和便捷。
同时，它们也为机械产品的制造和生产提供了依据，确保产品的质量和性能。
机械制图国家标准的制定和实施对于提高机械行业整体的竞争力具有重要意义。
它们能够促进机械产品的设计和制造的标准化和规范化，提高产品的质量和可靠性，减少错误和误解，提高生产效率和降低成本。
机械制图要求规范-国家标准引言机械制图是工程设计过程中必不可少的一部分，它起到了沟通设计师和制造者之间的重要作用。
为了确保机械制图的质量和一致性，国家对机械制图的要求进行了规范化。
本文将介绍国家标准中对机械制图的要求规范，帮助读者更好地了解机械制图的基本要求和规范。
一、图纸格式1.图纸尺寸应根据实际设计需要确定，常见的尺寸有A4、A3、A2等。
在图纸的右下角应注明图纸尺寸信息。
2.图纸页边距应合理设置，一般为20mm，以保证图纸的美观和工作区域的合理利用。
3.图纸的标题栏应明确标注图纸名称、图号、版本、制图人、审核人等信息。
二、视图投影1.视图投影是机械制图中最基本的内容之一。
视图的选择应能够清楚地表达零件的形状和尺寸。
2.视图应按照国家标准规定的投影方式进行绘制，常用的有主视图、俯视图、右视图等。
3.视图之间应有适当的距离和比例关系，以保证图纸的美观和易读性。
视图与边框之间的距离一般为5mm。
4.视图的比例尺应根据实际需要确定，常用的有1:1、1:2、1:5等。
三、尺寸标注1.尺寸标注是机械制图中非常重要的一部分，它标明了零件的大小和形状。
2.尺寸标注应使用国家标准规定的标注方法和符号，确保标注的一致性和准确性。
3.尺寸标注的位置应遵循一定的规则，一般都放在视图右侧，并与之相关联。
4.尺寸标注的字体大小应合适，一般为2.5mm，以保证标注的清晰可读。
四、剖视图和细节图1.当零件的内部结构和细节无法通过常规视图揭示时，可以采用剖视图或细节图的方式进行表达。
2.剖视图应按照国家标准规定的剖视投影方法进行绘制，同时配上剖面符号和剖视线。
3.细节图应能够清楚地显示出零件的局部细节，一般需注明细节图对应的视图。
五、表面粗糙度和配合公差1.表面粗糙度和配合公差是机械制图中需要特别注意的内容，它们直接关系到零件的功能和质量。
2.表面粗糙度应按照国家标准规定的符号和数值进行标注，以确保读者能够正确理解零件的表面质量要求。
机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面：按照国家标准，机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格，其中A0幅面最大，A5幅面最小。
制图时，应根据实际需要选择合适的图纸幅面。
2. 图纸格式：机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。
栏应包含图名、比例、材料、绘图人、审核人、批准人等信息；绘图栏应包含视图、剖视图、断面图等；比例尺应清晰标示；图纸编号应具有唯一性。
二、线条、符号和标注1. 线条：机械制图中常用的线条包括实线、虚线、点划线、双点划线等。
实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线，双点划线表示断裂线。
制图时，应根据实际需要选择合适的线条。
2. 符号：机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。
尺寸符号用于标注零件尺寸，表面粗糙度符号用于表示零件表面质量要求，焊接符号用于表示焊接方式。
制图时，应按照国家标准正确使用符号。
三、视图和剖视图1. 视图：机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。
制图时，应根据零件的结构特点选择合适的视图，以充分展示零件的形状和尺寸。
2. 剖视图：机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。
制图时，应根据零件的结构特点选择合适的剖视图，以清晰展示零件的内部结构。
四、图纸绘制要求1. 绘图工具：机械制图应使用专业的绘图工具，如绘图板、绘图笔、绘图墨水等。
绘图时，应保证图纸清晰、整洁。
2. 绘图规范：机械制图应遵循国家标准，如《机械制图通用规范》（GB/T 4458.12002）等。
制图时，应按照规范要求进行绘图。
3. 图纸审核：机械制图完成后，应进行审核。
审核内容包括图纸的完整性、准确性、一致性等。
审核通过后，方可进行后续的制造、加工等环节。
机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例：机械制图中的比例应按照国家标准进行选择，如1:1、2:1、1:2等。
1 基本规则1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
2 尺寸数字、尺寸线和尺寸界线2.1 尺寸数字2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。
图12.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。
在不致引起误解时，也允许采用第二种方法。
但在一张图样中，应尽可能采用一种方法。
方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。
方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。
2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。
必要时也可按图7的形式标注。
2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。
图82.2 尺寸线2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式：a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。
b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。
当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。
图11当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。
当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头(图16)。
2.2.2 标注线性尺寸时，尺寸线必须与所标注的线段平行。
尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。
2.2.3 圆的直径和圆弧半径的尺寸线的终端应画成箭头，并按图12所示的方地标注。
“机械制图”新标准的宣贯注：我们在学习新标准之前，首先了解一下标准的基础知识及发展现状，让大家对标准有个大致的认识。
一、标准化基础知识简介1．标准是为在一定的范围内获得最佳秩序，对活动或其结果规定共同的和重复使用的规则、导则或特性的文件。
该文件经协商一致制定并经一个公认机构的批准。
2．标准化指为在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动。
3．标准的编号及名称GB/T17451-1998 技术制图图样画法视图补充要素主体要素引导要素标准批准年号（四位数）标准顺序号标准代号及属性①“T”表示推荐性标准，无“T”表示强制性标准，企业一经采用，应严格执行。
②当某项标准分几个部分编写时，可在同一顺序号之后用脚圆点隔开，如GB/T 16675.1和16675.2③为与国际惯便相通,我国已将批准年号2位数改为4位数.④98年起还启用了GB/Z标准，表示“国家标准化指导性技术文件”，是国标的补充，仅供参考的。
4．标准级别[1984年前分国家标准、部标准、企业标准三级管理1984-1990年为国家标准、企业标准两级管理]1990年至今改为国家标准、行业标准、地方标准、企业标准。
5．与国际标准一致性程度的标识IDT 等同采用MOD 修改采用NEQ 非等效采用6．标准的复审周期不超过五年，复审的结果一般分三种情况处理：①不需要修改的确认继续有效，此时，不改变标准顺序号和年号，只需在标准重版时的封面上写明“XXXX年确认有效”。
②需要修改的国标列入修订计划，修订后保持原顺序号，但年号应改为修订批准年号。
③已无存在必要的国标，予以废止。
二、我国机械制图标准的历史沿革①1959年国家科学技术委员会批准发布了我国第一套《机械制图》国家标准，共19项。
②1974年发布了新的《机械制图》国家标准。
③1983~84发布了跟踪国际标准（ISO）的17项《机械制图》国家标准，达到了当时的国际先进水平，部分标准一直沿用至今。
第一章标准化概述1.1标准化基础知识简介1.什么是标准？标准是在一定的范围内获得最佳秩序,对活动或其结果规定共同的和重复使用的规则、导则或特性的文件。
该文件经协商一致制定并经一个公认机构的批准。
我国的国家标准通过审查后，需由国务院标准化行政管理部门——国家质量监督检验检疫总局、国家标准化管理委员会审批、给定标准编号并批准发布。
第一章标准化概述2. 标准化标准化是指为在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动。
主要包括制定、发布及实施标准的过程。
3.基本原理：统一、简化、协调、优化。
只有按这四条基本原理制定和实施标准，才可能建立最佳的秩序，获得最佳的社会经济效益。
标准的编号和名称标准代号及属性标准顺序号引导要素主体要素（必备）补充要素标准名称标准编号GB/T 17451-1998 技术制图 图样画法 视图①GB-标准级别标准级别：国家标准、行业标准、地方标准和企业标准②T-标准属性"T"表示"推荐性标准"，无"T"时表示"强制性标准"。
第二章制图的基本规定1.制图基本规定概述“基本规定”有两层含义：一是通用性，无论是机械图样还是建筑图样，只要是技术图样都使用。
二是与投影法、画法和注法无关。
包括《图纸幅面和规格》《比例》《字体》《图线》《剖面符号》等。
一、图纸幅面与规格1 、图纸幅面绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是：A0、A1、A2、A3、A4。
必要时，也允许选用所规定的加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式:统一使用公司规定的最新图框在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
二、标题栏和明细栏标题栏的内容、尺寸和格式应遵守GB/T 10609.1-1989 《技术制图标题栏》的规定。
机械制图的国家标准和一般规定其中，《机械制图》国家标准主要规定了机械制图的一般原则、图样的表达方式、尺寸标注、公差要求、图样的组织结构和交流等内容。
它详细规定了制图的基本要求，包括线条的使用、符号的编制、装配图的表示等。
此外，该标准还规定了机械零部件的尺寸标注和公差要求的基本方法，确保了图纸上的尺寸表示的准确性和一致性。
《机械产品三维模型交换格式标准》国家标准主要规定了机械产品三维模型表示的数据格式和交换方式，它定义了一种可供不同CAD软件之间相互交换和共享的标准数据格式（如STEP格式），实现了机械产品数字化设计的互操作性。
《机械产品数字化技术文件标准》国家标准主要规定了机械产品数字化技术文件的标准化要求，包括文件的内容、命名规则、格式标准等。
通过使用该标准，可以实现机械产品数字化技术文件的一致性和可管理性。
此外，一般规定主要包括了制图的基本常识和原则，这些规定通常由企业或行业自行制定。
一般规定的目的是为了保证制图的标准化、统一化和规范化，以提高制图的质量和效率。
一般规定通常包括以下几个方面的内容：1.制图的纸张规格和边框要求：规定使用的纸张规格和边框的尺寸、颜色、线型和比例关系等，以确保图纸的可读性和美观性。
2.符号和字体的使用规定：规定使用的符号和字体的命名、尺寸、线型和比例关系等，以确保图纸中的符号和字体的一致性和规范性。
3.图样的布局和排列规定：规定图样的布局方式和排列顺序，包括视图的选择、放置的位置和方向等。
4.尺寸标注和公差要求的规定：规定尺寸标注的基本方法和公差要求的表示方式，以确保图纸上的尺寸和公差的准确性和一致性。
5.图纸的审查和发布规定：规定图纸的审查流程、审查标准和审查人员的资格要求等，以确保图纸的质量和准确性。
总结来说，机械制图的国家标准和一般规定对于保证机械制图的准确性、一致性和规范性起着重要的作用。
它们为机械工程师提供了统一的制图标准和规范，提高了机械产品的设计、制造和使用效率。
