《机械制图》新国家标准

《机械制图》新国家标准

1.2 机械制 图国家标准的 制定修改动态
1985年起实施的国家标准
分类
基 本 规 定
标准编号 GB/T 4457.1-1984 GB/T 4457.2-1984 GB/T 4457.3-1984
GB/T 4457.4-1984
GB/T 4457.5-1984
现行标准编号
GB/T 14689-1993 GB/T 14690-1993 GB/T 14691-1993 GB/T 17450-1998 GB/T 4457.4-2002 GB/T 17453-1998 GB/T 4457.5-1984
的物体图形
1
正投影法与正投影（正投影图）
3
多面正投影（图）
5
第一角投影（第一角画法）
7
第三角投影（第三角画法）
2
前者是指投影线与投影面相垂直的平行投
影法；后者是根据正投影法所得到的图形
4
物体在相互垂直的两个或者多个投影面上
所得到的正投影。
6
将物体置于第一分角内，并使其处于观察
者与投影面之间而得到的多面正投影。
单击添加副标题
《机械制图》新国 家标准
单击此处添加文本具体内容，简明扼要地阐述你的观点
单击添加副标题
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
第一章 标准化
概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或者其结果 规定共同的和重复使用的规则、导则或者特性的文件。该文件经协商一致 制定并经一个公认机构的批准。
01
增加了粗虚线
02
粗虚线——允许表面处理的 表示线

机械制图国家标准规定

机械制图国家标准规定

1-2、比例（GB/T14690-93）
比例的定义： 指图形与实物相应要素的线性尺寸之比。
种 类
比 例
原值比例
1：1
放大比例
2：1 5：1 1×10n：1 2×10n:1 5×10n:1
缩小比例
1：2 1：5 ：101： 1×10n 1：2×10n 1：5×10n
1.各种图线作图要求
1-5尺寸注法（GB4458.4—8成
通常一个完整的尺寸标注形式包括了尺寸界线尺寸线、箭头和尺寸数字四个要素。
⑴尺寸界线 用细实线绘制，由图形的轮廓线、轴线或对称中心线引出（如60）并可由轮廓线、轴线或对称中心线代替（如22）。 尺寸界线应超过尺寸线2 — 3mm 一般情况下尺寸界线应与尺寸线垂直，必要时也可倾斜。
用细实线绘制，与所标注的线段平行。 尺寸线不能被其他图线代替，也不能作为其他图线的延长线，即必须单独画出。标注圆或圆弧的尺寸时 尺寸线应过圆心。
⑶ 箭头 为尺寸线终端形式中的一种，箭头的画法如图所示。 作图时若画箭头的位置不够,可用45°斜线或圆点来代替，如下图所示。
注意：1.图形不论放大或缩小均应注其实际尺寸； 2.一般将作图的比例写在标题栏比例栏目中。
1-3字体 （GB/T14691-93）
1.汉字 图样中的汉字应写成长仿宋体。 字体的字号表示字的书写高度（h)，有1.8、2.5、3.5、5、7、10、14、和20（mm）等字号，字宽一般为 。 按规定汉字字高不得小于3.5mm。 长仿宋体的书写要领是： 横平竖直 起落有锋 结构匀称
第1章 <机械制图>国家标准规定
单击添加副标题
1993 —为该标准颁布的年份。
基本常识： 国家标准代号中各字母、数字表示的意义 为了规范各项技术工作，国家标准技术制图颁布了一系列的标准。 标准代号中 GB —为国(Guo)标(Biao)二字汉语拼音第一个字母， 意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。

中华人民共和国-机械制图国家标准

中华人民共和国-机械制图国家标准

中华人民共和国国家标准机械制图目录图纸幅面及格式 (1)比例 (5)字体 (6)图线 (11)部面符号 (17)图样画法 (21)装配图中零、部件序号及其编排方法 (72)轴测图 (75)尺寸注法 (84)尺寸公差与配合注法 (106)螺纹及螺纹紧固件画法 (112)齿轮画法 (119)花键画法 (132)弹簧画法 (136)中心孔表示法 (154)机械运动简图符号 (157)表面粗糙度代号及其注法 (180)标题栏 (198)明细栏 (202)复制图的折叠方法 (208)对缩微复制原件的要求 (219)中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。

1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》。

1.3 与本标准有关的国家标准：GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。

A0及A1幅面也允许同时加长两边，见图1中的虚线部分。

3 图框格式3.1 需要装订的图样，其图框格式如图2、图3所示，尺寸按表中的规定。

一般采用A4幅面竖装或A3幅面横装。

3.2 不留装订边的图样，其图框格式如图4、图5所示，尺寸按表中的规定。

3.3 图框线用粗实线绘制。

为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

4 标题栏的方位4.1 标题栏的位置应按图2～5所示的方式配置。

机械制图国家标准32075

机械制图国家标准32075
基础周围的泥土
转 子 ,电 枢 ,变 压 器 和 电抗器等的迭钢片
非金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
型 砂 ,填 砂 ,粉 末 冶 金 ,砂 轮 , 陶 瓷 刀 片 ,硬 质 合 金 刀 片 等
玻璃及供观察用的其它 透明材料
混凝土
钢筋混凝土
砖
格
网
(筛 网 ,过 滤 网 等 )
整理ppt
13
2.9 由不同材料嵌入或粘贴在 一起的成品，用其中主要材 料的剖面符号表示。例如： 夹丝玻璃的剖面符号，用玻 璃的剖面符号表示；复合钢 板的剖面符号，用钢板的剖 面符号表示。
2.10 在装配图中，宽度小于或 等于2mm的狭小面积的剖面， 可用涂黑代替剖面符号。如 果是玻璃或其它材料，而不 宜涂黑时，可不画剖面符号。
0.25
0.25
0.13
0.35
0.35
0.18
0.5*
0.5*
0.25
0.7*
0.7*
0.35
1
1
0.5
1.4
1.4
0.7
2
2
1
* 优先采用的图线组别
整理ppt
3
二、剖面符号（GB4457.5-84）
1. 剖面符号见表
金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
线圈绕组元件
木质胶合板 (不 分 层 数 )
除金属零件外，当各邻接零件的剖面符号相同 时，应采用疏密不一的方法以示区别。
整理ppt
11
2.8 当绘制结合 件的图样时， 各零件的剖面 符号应按2.7 条的规定绘制。
如右三图：
整理ppt
12
当绘制结合 件与其它零件 的装配图时， 如结合件中各 零件的剖面符 号相同，可作 为一个整体画 出。如不相同， 则应分别画出。

机械制图要求规范-国家标准

机械制图要求规范-国家标准

10号 字
5号字
3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本 线型，见表3-3。
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对位 置。
尺寸分为两类（按作用）：定形尺寸和定位尺寸。 确定定位尺寸的起点是基准。
（1）尺寸基准
基准是确定尺寸位置的几何元素。 平面图形有水平和垂直两个方向尺寸基准。
在图3-11中，长度方向尺寸基准是Ф30圆的竖直中心线， 高度方向尺寸基准是矩形的下边线。
1．图纸幅面 为了便于装订和管理，要求图纸幅面规格为：
表3-1 基本幅面尺寸
幅面代号
L×B
a
边
框
c
e
A0 841×1189
A1 594×841
10 20
A2 420×594
25
A3 297×420
A4 210×297
5 10
2.图框 要求用粗实线画出图框线。两种图框格式：留
装订边和不留装订边。间距a、c、e查表3-1。
朝左。
尽量避免在图示30°
范围内标注尺寸。无
法避免时，可按b、c
a)
b) c)
图标注
角度 尺寸
尺寸界限沿径 向引出，尺寸线 画成圆弧，圆心 是该角的顶点。
角度数字一律 水平书写，一般 注写在尺寸线中 断处。必要时可 写在上方或外面， 也可引出标注
直径、半径的

机械制图国家标准


2．标注尺寸的基本要素
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
（a）
（b）
(1) 尺寸界线
用细实线绘制，可由图形的轮廓线、轴线、对称中心 线等图线引出或代替。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出 或代替。 尺寸线和尺寸界线一般互相垂直，必要时允许倾斜， 如图3-9b。 相互平行的尺寸线，应小尺寸在内、大尺寸在外。平 行距离一般为5～7mm。 同方向的尺寸线，应排列在一条直线上。
◎锥度的画法
锥度＝D/L ＝(D－d)/l＝ 2tanα ＝1:n
1:6
a)
b)
c)
锥度指正圆锥的底圆直径与圆锥高度之比。 锥度的大小用锥角α正切的2倍表示，工程上表示为 1：n。 锥度的画法、标注及符号见图a、b、c，注意倾斜方向应 与图中一致。
◎圆弧连接 圆弧连接，就是用已知半径为R的连接弧，去 连接直线或圆弧。即：
制图基础知识

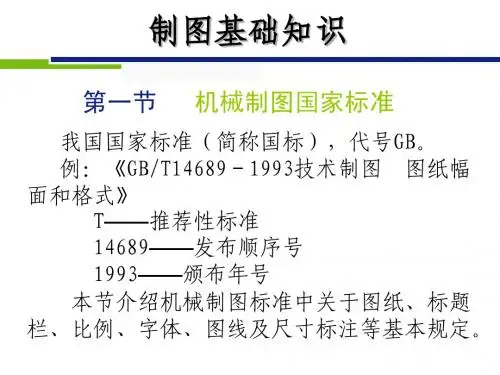

第一节 机械制图国家标准
我国国家标准（简称国标），代号GB。 例：《GB/T14689－1993技术制图 图纸幅 面和格式》 T——推荐性标准 14689——发布顺序号 1993——颁布年号 本节介绍机械制图标准中关于图纸、标题 栏、比例、字体、图线及尺寸标注等基本规定。
一、图纸及格式（GB/T14689－1993）
4.检查描深并标注尺寸 检查无误后，将图线进行描深. 然后标注尺寸. 结果如图3-11所示。
图 3-12 平面图形的作图步骤
第四节
绘图工具及其使用
一、图板 要求平整光滑。 左侧为导边，要求 平直。 二、丁字尺 由尺身和尺头组成。 使用时将尺头内侧紧 靠图板导边，左手上下 推动、右手画水平线。 见图3-14a。

机械制图国家标准分析

机械制图国家标准分析1. 引言随着机械制图技术的发展，为保证各种工程机械装配的精确度和可靠性，不同国家制定了各自的机械制图国家标准。

这些标准规范了机械制图的要求和方法，使得不同厂家和设计师之间的技术交流更加便捷和准确。

本文将对几个常见的机械制图国家标准进行分析，以便更好地理解和应用这些标准。

2. ISO制图标准ISO（国际标准化组织）制图标准是国际上最为常用的机械制图标准之一。

ISO制图标准独立于任何具体的国家或地区，被广泛应用于全球范围内的机械工程设计。

ISO制图标准主要包括以下几个方面的内容：•图样符号符号化标准：ISO制图标准规定了一套统一的图样符号系统，用于标示机械制图中的不同元素和特征。

这些符号的应用使得不同制图人员能够快速理解和解释图纸上的设计意图。

•尺寸和公差规范：ISO制图标准对机械零件的尺寸和公差进行了具体的规范和要求。

通过统一的尺寸和公差标准，可以确保不同厂家生产的零件能够互换使用，提高了生产效率和零件的可靠性。

•投影方法和视图规范：ISO制图标准规定了常用的投影方法和视图规范，如正投影、轴侧视图等。

这些规范使得不同制图人员能够使用相同的视图来描述和表达设计模型，减少了误解和沟通成本。

3. ANSI制图标准ANSI（美国国家标准协会）制图标准是美国国内最为常用的机械制图标准。

与ISO制图标准类似，ANSI制图标准也对图样符号、尺寸和公差、投影方法等方面进行了规范。

然而，由于地域差异和历史原因，ANSI制图标准在一些方面存在不同于ISO制图标准的特点。

其中，ANSI制图标准与ISO制图标准最大的区别之一在于尺寸和公差的规范方式。

ANSI制图标准采用基本尺寸和公差系统（GD&T），相对于ISO制图标准更加强调尺寸和公差的逻辑关系，使得不同制图人员能够更加准确地理解和应用尺寸和公差规范。

此外，ANSI制图标准还包括了电气和电子制图的规范，这是与ISO制图标准之间的另一个明显差异。

《机械制图》国家标准

《机械制图》国家标准
二、标准发挥着不可替代的作用
1.标准在全球经济一体化活动中的作用
技术壁垒大多经过精心设计，目的是抬高市场进 入标准，一般都有名义上的合理性、提法上的巧妙性、 形式上的合法性和手段上的隐蔽性，大体包括技术法 规和技术标准的设立、绿色壁垒、产品的质量认证和 合格认证、对包装和标签的要求等。因此，标准的竞 争便成了企业竞争的利器，谁掌握了标准，谁就掌握 了竞争的主动权。
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大 解决方案：
增强保护意识（技术法规和标准） 建立完善应对体系（产业联盟和技术创新） 营造良好贸易环境（诚信和认证）； 经营国际化（遵守WTO规则和构建信息平台）。
《机械制图》国家标准
二、标准发挥着不可替代的作用
2.标准在全面建设小康社会活动中的作用
《机械制图》国家标准
2020/11/6
《机械制图》国家标准
主要内容
一、我国标准基本状况 二、标准发挥着不可替代的作用 三、标准化与制图标准
《机械制图》国家标准
一、我国标准基本状况
1 国际标准化组织（ISO）
目前开展工作：TC 181个，SC520个ISO/TC 223 公民防御（俄罗斯）
2 国际电工委员会（IEC）
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大 截止2003年10月： 外国对中国产品的反倾销调查544起， 中国对外国产品的的反倾销调查25起， 外国对华反倾销真正的高峰将会在2005年出现。 完全市场经济地位主要是一些国家对中国的商品采用 的价格成本的评判标准。
《机械制图》国家标准
因而必须提高对标准化的认识，大力实施标准化战略， 积极发展标准化经济。

机械制图国家标准

标注 内容 图 例 说 明
线性尺 寸的数 字方向 a) b) c)
水平尺寸数字头朝 上,垂直尺寸数字头 朝左. 尽量避免在图示 30°范围内标注尺寸. 无法避免时,可按b, c图标注
角度 尺寸
尺寸界限沿径 向引出,尺寸线 画成圆弧,圆心 是该角的顶点. 角度数字一律 水平书写,一般 注写在尺寸线中 断处.必要时可 写在上方或外面, 也可引出标注 直径,半径的 尺寸数字前应 分别加符号φ,R. 大圆弧 无法标出圆心位 置时,可按c,d 图示标注
平面图形的绘制方法
只有分析清楚平面图形各组成部分的形状大 小和相对位置,以及各线段的性质,才能正确, 顺利地完成图形的绘制.
一. 平面图形分析
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对 位置. 尺寸分为两类(按作用):定形尺寸和定位尺寸. 确定定位尺寸的起点是基准.
(1)尺寸基准
2. 常用图线的线宽及应用
图线宽度d的规定选取系列为:0.13,0.18,0.25, 0.35,0.5,0.7,1.0,1.4,2等. 具体宽度可据图幅大小而定,一般粗线取d=0.7～ 1.0. 粗,细线宽度之比为2:1.
表3-3 基本线型及其应用
粗,细线宽度之比为2:1. 细线宽度之比为2 各类图线的应用见图3 各类图线的应用见图3-7.
◎等分线段
A 1 1' 2' 3' 4' B
2 3 4
过已知直线AB的端点A作一条任意方向辅助线,将其 n等分.将终点与已知直线终点相连. 过辅助线上的等分点作终点连线的一系列平行线与 已知直线相交,其交点即为所求等点.
◎等分圆周
A B
1 2 3 4 5 6
B' O C' D'
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

机械制图国家标准(最新版的)标准概括介绍:《机械制图》国家标准的变更1．《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。

政务院财经委员会以第一角画法为我国《工程制图》的统一规则，从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。

1956年21项《机械制图》部颁标准。

原第一机械工业部属于前苏联的ΓOCT体系。

1959年19项《机械制图》国家标准（第一套国标）。

国家科委1970年修订了1959年的国家标准，共7项，在全国试行。

中国科学院1974年在1970年基础上扩充为10项，正式转正发布。

原国家标准计量局1983～1984年17项《机械制图》国家标准。

原国家标准计量局1985年开始实施，这套标准是跟踪国际标准（ISO）的，达到了当时的国际先进水平。

1993～2003年陆续修订1985年实施的《机械制图》国家标准。

国家质量监督检验检疫总局绝大部分已与国际标准（ISO）接轨，1985年实施的17项《机械制图》国家标准有14项被取代。

2．新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457.1－1984 ※GB/T 14689－1993 技术制图图纸幅面及格式GB/T 4457.2－1984 ※GB/T 14690－1993 技术制图比例GB/T 4457.3－1984 ※GB/T 14691－1993 技术制图字体GB/T 4457.4－1984 ※GB/T 17450－1998 技术制图图线GB/T 4457.4－2002 机械制图图样画法图线GB/T 4457.5－1984 GB/T 17453－1998 技术制图图样画法剖面区域的表示法GB/T 4457.5－1984 机械制图剖面符号基本表示法GB/T 4458.1－1984 ※GB/T 17451－1989 技术制图图样画法视图GB/T 4458.1－2002 机械制图图样画法视图GB/T 17452－1989 技术制图图样画法剖视图和断面图GB/T 4458.6－2002 机械制图图样画法剖视图和断面图GB/T 16675.1－1996 技术制图简化表示法第1部分：图样画法——GB/T 4457.2－2003 技术制图图样画法指引线和基准线的基本规定GB/T 4458.2－1984 ※GB/T 4458.2－2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458.3－1984 GB/T 4458.3－1984 机械制图轴测图GB/T 4458.4－1984 ※GB/T 4458.4－2003 机械制图尺寸注法GB/T 16675.2－1996 技术制图简化表示法第2部分：尺寸注法GB/T 4458.5－1984 ※GB/T 4458.5－2003 机械制图尺寸公差与配合注法——GB/T 15754－1995 技术制图圆锥的尺寸和公差注法GB/T 131－1983 ※GB/T 131－1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459.1－1984 ※GB/T 4459.1－1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459.2－1984 ※GB/T 4459.2－2003 机械制图齿轮表示法GB/T 4459.3－1984 ※GB/T 4459.3－2000 机械制图花键表示法GB/T 4459.4－1984 ※GB/T 4459.4－2003 机械制图弹簧表示法GB/T 4459.5－1984 ※GB/T 4459.5－1999 机械制图中心孔表示法——GB/T 4459.6－1996 机械制图密封圈表示法——GB/T 4459.7－1998 机械制图滚动轴承表示法——GB/T 19096－2003 技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460－1984 GB/T 4460－1984 机械制图机构运动简图符号※已被替代的标准共14项。

三、新国标的执行执行时应注意：当旧标准没有被替代时，新标准规定了旧标准没有规定的、新旧标准规定有差异的，按新标准执行，旧标准有规定而新标准没再作规定的，原则上仍按旧标准执行，但要注意，这些规定应与新标准其它一些相应的规定不矛盾。

制图的基本规定一、图幅和比例1．图幅和标题栏的方位GB 4457.1－84规定（不允许再采用）GB/T 14689－1993规定六种基本幅面：A0 （941×1189）A1 （594×841）A2 （420×594）A3 （297×420）A4 （210×297）A5 （148×210）五种基本幅面：A0 （941×1189）A1 （594×841）A2 （420×594）A3 （297×420）A4 （210×297）所有幅面图纸无论横放或竖放，标题栏均位于图纸右下角，装订边位于图纸左边。

示例：A0、A1、A2、A5等幅面均与上同。

A4图纸竖放，其它基本幅面图纸横放时，标题栏要位于图纸右下角，装订边位于图纸左边。

示例：由此可见，当A4图纸竖放，其它基本幅面图纸横放时标题栏位于图纸右上角，长边均置于铅垂方向，装订边位于图纸下边。

2．看图方向GB 4457.1－84规定（不允许再采用）GB/T 14689－1993规定由于标题栏总在图纸右下角，所以规定按标题栏方向看图——以标题栏的文字方向为看图方向。

没有对中符号和方向符号的规定。

第一种情况：正常情况（A4图纸竖放，其它基本幅面图纸横放时）下，按标题栏方向看图——以标题栏的文字方向为看图方向。

这时图纸上只画对中符号，不用画方向符号。

第二种情况：按方向符号指示方向看图（在方向符号位于图纸下方后看图）。

当A4图纸横放，其它基本幅面图纸竖放时便属于这种情况。

这种情况主要针对使用预先印制了图框、标题栏和对中符号的图纸而言的。

用未预先印制的图纸时，其标题栏方位和看图方向也应与上述规定一致。

3．比例的标注⑴在标题栏的比例栏目中注写。

无论是装配图还是零件图的标题栏中均应注写比例，在表格图和空白图的标题栏中可以不注写比例。

⑵在视图上方标注（该视图采用与标题栏中注写的不同的比例）。

GB/T 14690－1993所给的六个标注示例比例标注示例应用场合说明用于局部放大图（常见）用于机械制图用于视图（不常见）用于剖视图和断面图（不常见）用于建筑制图不用于机械制图用于水利工程制图4．比例的选用基本原则：能充分而清晰地表达机件的结构形状，又能合理利用图纸幅面。

在满足基本原则的前提下，选用比例时通常要考虑以下方面的因素：①所选用的比例应有利于采用较小基本幅面的图纸②在表达清晰、能合理利用图纸幅面的前提下，应具体的根据机件的尺寸大小和结构形状的复杂程度选择比例。

③若条件允许，应优先选用原值比例1 ：1。

④比例与幅面的选择应考虑图样的应用场合。

二、图线1．GB/T 17450－1998（技术制图）对线型的规定作为适用于各种技术图样的通则性规定。

GB/T 17450中规定了15种基本线型（其中有4种适用于机械制图）。

GB/T 17450中还规定了可根据需要将基本线型画成不同粗细，并令其变形、组合而派生出更多的图线型式。

GB/T 17450中没有给出各种基本线型在各专业制图领域中的具体应用，在各专业制图的标准中，则对各种线型的具体应用场合作了详细的规定。

如机械制图中的线型应用，是在GB/T 4457.4中规定的。

技术制图的基本线型（GB/T 17450－1998）代码No．基本线型名称说明01 实线用于机械制图02 虚线用于机械制图03 间隔画线04 点画线用于机械制图05 双点画线用于机械制图06 三点画线07 点线08 长画短画线09 长画双短画线10 画点线11 双画单点线13 双画双点线14 画三点线15 双画三点线2．GB/T 4457.4－2002（机械制图）对线型及其应用的规定⑴实线序号代码NO．线型一般应用示例1 01．1 细实线．1 过渡线．2 尺寸线．3 尺寸界线．4 指引线和基准线．5 剖面线1 01．1 细实线．6 重合断面的轮廓线．7 短中心线．8 螺纹牙底线．9 尺寸线的起止线．10 表示平面的对角线．11 零件形成前的弯折线．12 范围线及分界线．13 重复要素表示线齿轮齿根线．14 锥形结构基面位置线．15 叠片结构位置线．16 辅助线1 01．1 细实线．17 不连续同一表面线．18 成规律分布相同要素连线．19 网格线2 波浪线．20 断裂处的边界线，视图与剖视图的分界线3 双折线．21断裂处的边界线，视图与剖视图的分界线4 01．2 粗实线．1 可见轮廓线．2 相惯线．3 螺纹牙顶线．4 螺纹长度终止线．5 齿顶圆．6 表格图、流程图中的主要表示线．7 模样分型线．8 剖切符号用线⑵虚线序号代码NO．线型一般应用示例5 02．1 细虚线．1 不可见轮廓线6 02．2 粗虚线．1 允许表面处理的表示线序号代码NO．线型一般应用示例7 04．1 细点画线．1 轴线．2 对称中心线．3 分度圆．4 孔系分布的中心线．5 剖切线8 04．2 粗点画线．1 限定范围表示线⑷双点划线序号代码NO．线型一般应用示例9 05．1 细双点画线． 1 相邻辅助零件的轮廓线9 05．1 细双点画线．2可动零件的极限位置轮廓线．3 成形前的轮廓线．4 剖面剖切前的结构轮廓线．5 轨迹线．6 毛坯图中制成品的轮廓线．7 特定区域线．8 工艺结构的轮廓线．9 中断线3．新标准在在图线及应用中的一些变更⑴增加了粗虚线，使用于机械制图的线型由1984年的8种变为9种。

⑵除波浪线和双折线外，所有线型名称前均冠以“粗”或“细”而命名，原“虚线”的名称变为“细虚线”，原“点划线”的名称变为“细点划线”，原“双点划线”的名称变为“细双点划线”。

⑶线宽规定有所改变项目GB/T 4457.4-1984规定GB/T 4457.4-2002规定粗细线宽度比率3 ：1 2 ：1线宽系列0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm 8种0.13mm、0. 18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm 9种⑷图线应用的变化①过渡线由粗实线改为用细实线表示。

②剖切符号用粗实线。

GB/T 4458.1-1984规定：剖切符号线宽为粗实线线宽的1~1.5倍。

GB/T 17452-1998规定：剖切符号用粗短划（很笼统）。
