《机械制图》新国家标准

《机械制图》新国家标准

1.2 机械制 图国家标准的 制定修改动态
1985年起实施的国家标准
分类
基 本 规 定
标准编号 GB/T 4457.1-1984 GB/T 4457.2-1984 GB/T 4457.3-1984
GB/T 4457.4-1984
GB/T 4457.5-1984
现行标准编号
GB/T 14689-1993 GB/T 14690-1993 GB/T 14691-1993 GB/T 17450-1998 GB/T 4457.4-2002 GB/T 17453-1998 GB/T 4457.5-1984
的物体图形
1
正投影法与正投影（正投影图）
3
多面正投影（图）
5
第一角投影（第一角画法）
7
第三角投影（第三角画法）
2
前者是指投影线与投影面相垂直的平行投
影法；后者是根据正投影法所得到的图形
4
物体在相互垂直的两个或者多个投影面上
所得到的正投影。
6
将物体置于第一分角内，并使其处于观察
者与投影面之间而得到的多面正投影。
单击添加副标题
《机械制图》新国 家标准
单击此处添加文本具体内容，简明扼要地阐述你的观点
单击添加副标题
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
第一章 标准化
概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或者其结果 规定共同的和重复使用的规则、导则或者特性的文件。该文件经协商一致 制定并经一个公认机构的批准。
01
增加了粗虚线
02
粗虚线——允许表面处理的 表示线

机械制图国家标准规定

机械制图国家标准规定

1-2、比例（GB/T14690-93）
比例的定义： 指图形与实物相应要素的线性尺寸之比。
种 类
比 例
原值比例
1：1
放大比例
2：1 5：1 1×10n：1 2×10n:1 5×10n:1
缩小比例
1：2 1：5 ：101： 1×10n 1：2×10n 1：5×10n
1.各种图线作图要求
1-5尺寸注法（GB4458.4—8成
通常一个完整的尺寸标注形式包括了尺寸界线尺寸线、箭头和尺寸数字四个要素。
⑴尺寸界线 用细实线绘制，由图形的轮廓线、轴线或对称中心线引出（如60）并可由轮廓线、轴线或对称中心线代替（如22）。 尺寸界线应超过尺寸线2 — 3mm 一般情况下尺寸界线应与尺寸线垂直，必要时也可倾斜。
用细实线绘制，与所标注的线段平行。 尺寸线不能被其他图线代替，也不能作为其他图线的延长线，即必须单独画出。标注圆或圆弧的尺寸时 尺寸线应过圆心。
⑶ 箭头 为尺寸线终端形式中的一种，箭头的画法如图所示。 作图时若画箭头的位置不够,可用45°斜线或圆点来代替，如下图所示。
注意：1.图形不论放大或缩小均应注其实际尺寸； 2.一般将作图的比例写在标题栏比例栏目中。
1-3字体 （GB/T14691-93）
1.汉字 图样中的汉字应写成长仿宋体。 字体的字号表示字的书写高度（h)，有1.8、2.5、3.5、5、7、10、14、和20（mm）等字号，字宽一般为 。 按规定汉字字高不得小于3.5mm。 长仿宋体的书写要领是： 横平竖直 起落有锋 结构匀称
第1章 <机械制图>国家标准规定
单击添加副标题
1993 —为该标准颁布的年份。
基本常识： 国家标准代号中各字母、数字表示的意义 为了规范各项技术工作，国家标准技术制图颁布了一系列的标准。 标准代号中 GB —为国(Guo)标(Biao)二字汉语拼音第一个字母， 意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。

中华人民共和国-机械制图国家标准

中华人民共和国-机械制图国家标准

中华人民共和国国家标准机械制图目录图纸幅面及格式 (1)比例 (5)字体 (6)图线 (11)部面符号 (17)图样画法 (21)装配图中零、部件序号及其编排方法 (72)轴测图 (75)尺寸注法 (84)尺寸公差与配合注法 (106)螺纹及螺纹紧固件画法 (112)齿轮画法 (119)花键画法 (132)弹簧画法 (136)中心孔表示法 (154)机械运动简图符号 (157)表面粗糙度代号及其注法 (180)标题栏 (198)明细栏 (202)复制图的折叠方法 (208)对缩微复制原件的要求 (219)中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。

1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》。

1.3 与本标准有关的国家标准：GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。

A0及A1幅面也允许同时加长两边，见图1中的虚线部分。

3 图框格式3.1 需要装订的图样，其图框格式如图2、图3所示，尺寸按表中的规定。

一般采用A4幅面竖装或A3幅面横装。

3.2 不留装订边的图样，其图框格式如图4、图5所示，尺寸按表中的规定。

3.3 图框线用粗实线绘制。

为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

4 标题栏的方位4.1 标题栏的位置应按图2～5所示的方式配置。

机械制图国家标准32075

机械制图国家标准32075
基础周围的泥土
转 子 ,电 枢 ,变 压 器 和 电抗器等的迭钢片
非金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
型 砂 ,填 砂 ,粉 末 冶 金 ,砂 轮 , 陶 瓷 刀 片 ,硬 质 合 金 刀 片 等
玻璃及供观察用的其它 透明材料
混凝土
钢筋混凝土
砖
格
网
(筛 网 ,过 滤 网 等 )
整理ppt
13
2.9 由不同材料嵌入或粘贴在 一起的成品，用其中主要材 料的剖面符号表示。例如： 夹丝玻璃的剖面符号，用玻 璃的剖面符号表示；复合钢 板的剖面符号，用钢板的剖 面符号表示。
2.10 在装配图中，宽度小于或 等于2mm的狭小面积的剖面， 可用涂黑代替剖面符号。如 果是玻璃或其它材料，而不 宜涂黑时，可不画剖面符号。
0.25
0.25
0.13
0.35
0.35
0.18
0.5*
0.5*
0.25
0.7*
0.7*
0.35
1
1
0.5
1.4
1.4
0.7
2
2
1
* 优先采用的图线组别
整理ppt
3
二、剖面符号（GB4457.5-84）
1. 剖面符号见表
金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
线圈绕组元件
木质胶合板 (不 分 层 数 )
除金属零件外，当各邻接零件的剖面符号相同 时，应采用疏密不一的方法以示区别。
整理ppt
11
2.8 当绘制结合 件的图样时， 各零件的剖面 符号应按2.7 条的规定绘制。
如右三图：
整理ppt
12
当绘制结合 件与其它零件 的装配图时， 如结合件中各 零件的剖面符 号相同，可作 为一个整体画 出。如不相同， 则应分别画出。

机械制图要求规范-国家标准

机械制图要求规范-国家标准

10号 字
5号字
3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本 线型，见表3-3。
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对位 置。
尺寸分为两类（按作用）：定形尺寸和定位尺寸。 确定定位尺寸的起点是基准。
（1）尺寸基准
基准是确定尺寸位置的几何元素。 平面图形有水平和垂直两个方向尺寸基准。
在图3-11中，长度方向尺寸基准是Ф30圆的竖直中心线， 高度方向尺寸基准是矩形的下边线。
1．图纸幅面 为了便于装订和管理，要求图纸幅面规格为：
表3-1 基本幅面尺寸
幅面代号
L×B
a
边
框
c
e
A0 841×1189
A1 594×841
10 20
A2 420×594
25
A3 297×420
A4 210×297
5 10
2.图框 要求用粗实线画出图框线。两种图框格式：留
装订边和不留装订边。间距a、c、e查表3-1。
朝左。
尽量避免在图示30°
范围内标注尺寸。无
法避免时，可按b、c
a)
b) c)
图标注
角度 尺寸
尺寸界限沿径 向引出，尺寸线 画成圆弧，圆心 是该角的顶点。
角度数字一律 水平书写，一般 注写在尺寸线中 断处。必要时可 写在上方或外面， 也可引出标注
直径、半径的

机械制图国家标准

机械制图国家标准

图3-13 图板和丁字尺
三、三角板 由45°和30°（60°）两块组成一副。 将三角板和丁字尺配合使用，可画出垂直 线和30°、60°、45°斜线，两块三角板结合还可 画出15°、75°等斜线。
制图基础知识
第一节 机械制图国家标准

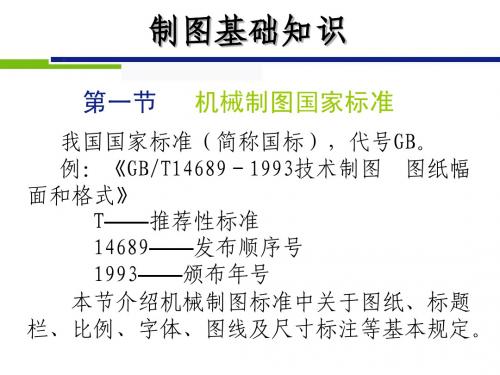

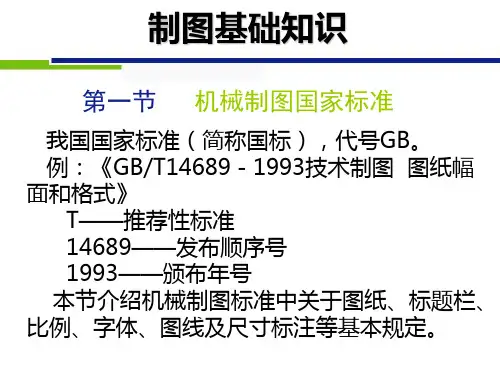

我国国家标准（简称国标），代号GB。 例：《GB/T14689－1993技术制图 图纸幅 面和格式》 T——推荐性标准 14689——发布顺序号 1993——颁布年号 本节介绍机械制图标准中关于图纸、标题 栏、比例、字体、图线及尺寸标注等基本规定。
一、图纸及格式（GB/T14689－1993）
10号字
5号字 3.5号字 阿拉伯数字直体 阿拉伯数字斜体 大写英文字母斜体 小写英文字母斜体
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本线 型，见表3-3。
2.平面图形的线段分析
平面图形由线段组成，各线段必须有定形尺寸，但 定位尺寸则不一定，据此可以将线段分为三类：
(1) 已知线段
具有定形尺寸、两个方向定位尺寸的线段。
如矩形80、10，同心圆Ф30和Φ10，圆弧R18等。
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
如R50。
(3) 连接线段
◎锥度的画法
锥度＝D/L ＝(D－d)/l＝ 2tanα ＝1:n
1:6
a)
b)
c)
锥度指正圆锥的底圆直径与圆锥高度之比。 锥度的大小用锥角α正切的2倍表示，工程上表示为 1：n。 锥度的画法、标注及符号见图a、b、c，注意倾斜方向应 与图中一致。

机械制图国家标准分析

机械制图国家标准分析1. 引言随着机械制图技术的发展，为保证各种工程机械装配的精确度和可靠性，不同国家制定了各自的机械制图国家标准。

这些标准规范了机械制图的要求和方法，使得不同厂家和设计师之间的技术交流更加便捷和准确。

本文将对几个常见的机械制图国家标准进行分析，以便更好地理解和应用这些标准。

2. ISO制图标准ISO（国际标准化组织）制图标准是国际上最为常用的机械制图标准之一。

ISO制图标准独立于任何具体的国家或地区，被广泛应用于全球范围内的机械工程设计。

ISO制图标准主要包括以下几个方面的内容：•图样符号符号化标准：ISO制图标准规定了一套统一的图样符号系统，用于标示机械制图中的不同元素和特征。

这些符号的应用使得不同制图人员能够快速理解和解释图纸上的设计意图。

•尺寸和公差规范：ISO制图标准对机械零件的尺寸和公差进行了具体的规范和要求。

通过统一的尺寸和公差标准，可以确保不同厂家生产的零件能够互换使用，提高了生产效率和零件的可靠性。

•投影方法和视图规范：ISO制图标准规定了常用的投影方法和视图规范，如正投影、轴侧视图等。

这些规范使得不同制图人员能够使用相同的视图来描述和表达设计模型，减少了误解和沟通成本。

3. ANSI制图标准ANSI（美国国家标准协会）制图标准是美国国内最为常用的机械制图标准。

与ISO制图标准类似，ANSI制图标准也对图样符号、尺寸和公差、投影方法等方面进行了规范。

然而，由于地域差异和历史原因，ANSI制图标准在一些方面存在不同于ISO制图标准的特点。

其中，ANSI制图标准与ISO制图标准最大的区别之一在于尺寸和公差的规范方式。

ANSI制图标准采用基本尺寸和公差系统（GD&T），相对于ISO制图标准更加强调尺寸和公差的逻辑关系，使得不同制图人员能够更加准确地理解和应用尺寸和公差规范。

此外，ANSI制图标准还包括了电气和电子制图的规范，这是与ISO制图标准之间的另一个明显差异。

《机械制图》国家标准

《机械制图》国家标准
二、标准发挥着不可替代的作用
1.标准在全球经济一体化活动中的作用
技术壁垒大多经过精心设计，目的是抬高市场进 入标准，一般都有名义上的合理性、提法上的巧妙性、 形式上的合法性和手段上的隐蔽性，大体包括技术法 规和技术标准的设立、绿色壁垒、产品的质量认证和 合格认证、对包装和标签的要求等。因此，标准的竞 争便成了企业竞争的利器，谁掌握了标准，谁就掌握 了竞争的主动权。
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大 解决方案：
增强保护意识（技术法规和标准） 建立完善应对体系（产业联盟和技术创新） 营造良好贸易环境（诚信和认证）； 经营国际化（遵守WTO规则和构建信息平台）。
《机械制图》国家标准
二、标准发挥着不可替代的作用
2.标准在全面建设小康社会活动中的作用
《机械制图》国家标准
2020/11/6
《机械制图》国家标准
主要内容
一、我国标准基本状况 二、标准发挥着不可替代的作用 三、标准化与制图标准
《机械制图》国家标准
一、我国标准基本状况
1 国际标准化组织（ISO）
目前开展工作：TC 181个，SC520个ISO/TC 223 公民防御（俄罗斯）
2 国际电工委员会（IEC）
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大 截止2003年10月： 外国对中国产品的反倾销调查544起， 中国对外国产品的的反倾销调查25起， 外国对华反倾销真正的高峰将会在2005年出现。 完全市场经济地位主要是一些国家对中国的商品采用 的价格成本的评判标准。
《机械制图》国家标准
因而必须提高对标准化的认识，大力实施标准化战略， 积极发展标准化经济。

机械制图国家标准

标注 内容 图 例 说 明
线性尺 寸的数 字方向 a) b) c)
水平尺寸数字头朝 上,垂直尺寸数字头 朝左. 尽量避免在图示 30°范围内标注尺寸. 无法避免时,可按b, c图标注
角度 尺寸
尺寸界限沿径 向引出,尺寸线 画成圆弧,圆心 是该角的顶点. 角度数字一律 水平书写,一般 注写在尺寸线中 断处.必要时可 写在上方或外面, 也可引出标注 直径,半径的 尺寸数字前应 分别加符号φ,R. 大圆弧 无法标出圆心位 置时,可按c,d 图示标注
平面图形的绘制方法
只有分析清楚平面图形各组成部分的形状大 小和相对位置,以及各线段的性质,才能正确, 顺利地完成图形的绘制.
一. 平面图形分析
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对 位置. 尺寸分为两类(按作用):定形尺寸和定位尺寸. 确定定位尺寸的起点是基准.
(1)尺寸基准
2. 常用图线的线宽及应用
图线宽度d的规定选取系列为:0.13,0.18,0.25, 0.35,0.5,0.7,1.0,1.4,2等. 具体宽度可据图幅大小而定,一般粗线取d=0.7～ 1.0. 粗,细线宽度之比为2:1.
表3-3 基本线型及其应用
粗,细线宽度之比为2:1. 细线宽度之比为2 各类图线的应用见图3 各类图线的应用见图3-7.
◎等分线段
A 1 1' 2' 3' 4' B
2 3 4
过已知直线AB的端点A作一条任意方向辅助线,将其 n等分.将终点与已知直线终点相连. 过辅助线上的等分点作终点连线的一系列平行线与 已知直线相交,其交点即为所求等点.
◎等分圆周
A B
1 2 3 4 5 6
B' O C' D'

机械制图国家标准(最新)

机械制图国家标准(最新)范围这个国家标准适用于所有设计、制作、加工和检验机械零部件或装置的制图，以及在机械制图中使用的术语、符号和线条，确保制图的准确性、标准化和统一性。

术语和符号这个国家标准中使用的术语和符号如下：术语•机床：用于加工金属或其他硬质材料的机器设备。

•运动副：相对运动关系的零部件之间的连接或接触。

•零件：构成机械装置的基本组成部分。

•剖视：将一个物体沿一个或多个平面截开，在截面内展开物体的外形。

•详图：将一个物体的某一个部位放得比剖视图更详细，通常用于小而复杂的部分。

•机械制图：按规定符号和标准画出的机械零部件和装置的图样。

•标准尺寸：通过人们一致认可的提高效率、精确性、便于设计和制造的尺寸。

•非标准尺寸：没有遵守标准尺寸所设定尺寸的尺寸，通常由于特殊要求或局部原因所采用的尺寸。

•实体模型：将物体用实体体现出来的模型，包括立体图、展开图等。

•数字模型：将物体以数学表达形式表示的模型。

符号这个国家标准中使用的符号包括但不限于以下内容：•换向阀：箭头和带编号的环。

•油液过滤器：一条带编号的曲线和一撇。

•油液冷却器：一条粗曲线和三条细曲线。

•扭矩弹簧：一个S形曲线和一条斜线。

•电动机：一个带编号的圆，圆里有一个M字母。

•真丝密封圈：一个圆和一个斜线交叉，两端带有弧形线段。

计量机械制图国家标准中，计量的单位有以下几个：•长度：以米为单位，用于标识零件或组件的长度，深度，高度和宽度。

•角度：以度为单位，用于标识两个相对物体的旋转角度。

•时间：以秒为单位，用于标识运动的时间或机器循环的时间。

•质量：以千克为单位，用于标识物体的重量或材料的质量。

设计制图设计在机械制图中占有重要的地位。

制图设计应当具有以下要求：•准确度：制图设计应当符合国家标准的规定并具有高精度。

•一致性：制图设计应当符合主要设计理念和整体设计方案，同时保证整个设计的一致性和准确性。

•全面性：制图设计应当包括整个机器或局部设计的主要部分，保证全部组件之间的协调和配合。
