1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。

·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。

·增加了和PASSPOINT门禁系统的互动功能。

·支持自驱动警号。

·支持最终触发布防。

·系统布防时可选下载限制。

·防区9可用于电话线监测处理。

·可选择布撤防期间键盘的不同显示。

·对于序列号式总线设备支8倍的数据处理速度。

·防区列表数量从8个扩展到15个。

·可选择每个子系统可以被旁路的防区数量。

基础接线防区? 防区2-8可选末端电阻监测，支持NO或NC探测器? 可以划分到任一子系统? 防区1可以支持最多16个烟感探测器? 防区1-8都可以使用4线烟感探测器? 防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：? 必须使用总线模块（RPM）? 受主机监视? 可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：? 发射器发送安全信号供主机监视? 可以监测发射器的电池状态? 可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：? 与键盘接在同一接线柱? 每个设备一个唯一的地址? 在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统? 获得系统状态信息? 布撤防系统? 控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机? 其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防? 主控子系统9可以通过一只键盘察看所有子系统状态? 每个键盘可以指定给任意子系统? 继电器也可以划分到子系统中? 特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。

? 每个子系统都分级别设置密码权限(机主、管理员以及几级操作员密码)? 可以选择是否往中心发送布撤防信息? 密码能够操作哪个子系统? 整体布防(一次布防所有子系统)? 使用无线按钮布撤防系统键盘紧急按键有3组紧急按键: 1+$ (A), $+# (B), 和3+# (C).? 分别为防区995 (1+$), 996 (3+#), 和999 ($+#)? 可以由有线或无线键盘触发? 分子系统报告键盘宏命令每个键盘上包含4个快捷键A, B, C 和D，每个按键可以定义为最多32个字符的快捷命令键。

输出继电器(4204 )可以由32个继电器模块组成的继电器设备，并且还可以由总线继电器设备(如4208UXM MK3或4101) 扩展出64个继电器：? 可以按照系统事件动作? 可以按时间驱动? 可以人工以#70 命令驱动? 可以为每个继电器指定描述符? 可以由PC利用遥控编程软件驱动? 可以使用VistaView-100视频切换模块来构成一个小型视频切换矩阵。

门禁控制若没有门禁系统，VISTA-128B本身可以连接8个VistaKey模块，每个模块可以连接1个读卡器等来构成一个标准的刷卡门禁系统。

布撤防锁可以在一个子系统中使用一个4146 布撤防锁，但这时，防区7就不能用作一般的报警防区了。

另外，可以为每个子系统使用一个总线或无线的按钮用于布撤防。

? 可以通过遥控编程软件或键盘察看? 可以通过4100SM 模块送到打印机打印出来。

交叉防区逻辑除非两个防区在5分钟以内都触发，否则不认为时一个报警。

外出错误防误警措施?系统可以区分真正的报警和由于外出时没有关好门等情况引起的误警。

后者系统将旁路失效防区并向中心发送相应警报。

? "Exit Error"报警将发送操作员号码和防区号，以便中心知道是谁怎样引发外出错误报警。

通信格式第一、二电话号码都支持如下通信格式：? Ademco低速(标准或扩展)? Sescoa/Radionics? Ademco特快? Ademco扩展高速? Ademco Contact IDPSTN (公共电话交换网) ：可以使用多种电话格式，此版本特别设计了硬件和软件以使用挪威、瑞典、荷兰、芬兰、比利时、法国、澳大利亚等国家的电话网络。

可选通信媒介? Contact ID 信息数据包可以通过特殊的键盘总线通过CATV modems 、LLR或其他各种网络接口传输。

.? Contact ID 信息可以通过4100SM模块转换成标准的RS232格式。

2. 产品以及系统的特殊功能分析Vista-120的基础是报警主机，所以，关于报警的方方面面无不细致考虑，这里不再细究。

除此之外，Vista-120还有那些有异于普通报警主机的特殊功能呢？A. 总线功能简化施工维护：小型的报警主机防区数较少，您感觉不到四线制接线的繁琐程度，但是如果防区多至上百个，并且探测器分布范围宽广。

这时您就不仅仅会觉得接线繁琐了，而且巨量的线缆会使您的成本大大上升，也会使您日后的维护成为一件谁都头痛的事情（您不得不从几百条线中查找故障点）。

这时，Vista-120的两线制总线方式就显得极具优势，从头至尾只有简洁的两条线，其他设备明了地分布在这两条线上，简化了维护量也降低了成本。

B. 自动化控制功能：Vista-120可以编制多达20个时间窗口、16个节假日窗口以及20个时间驱动事件。

利用这些时间控制窗口以及Vista-120多达96个的继电器，您可以根据自己的需要来定制相应的自动控制功能。

例如您可以让Vista-120在上午12：00时开启空调，以便稍后您回家有一个凉爽的环境；还可以让它在更早一点的时候打开电饭煲，让您回家就有热腾腾的饭菜等着您……C. 门禁功能：Vista-120可以在总线上联接8个智能读卡器来实现标准的门禁功能。

和其他的功能一样，关于门禁的所有编程都可以通过键盘来实现，所有的事件都可以通过串口反馈到计算机或打印机上。

方便地添加或删除卡片记录，解除了您丢失钥匙以后的顾虑。

D. 视频功能：作为Vista-120的一个附加模块，VistaView可以让您看到来自多达四个地点的视频图像，在报警时还可以即时切换到相应地点视频图像，让您第一时间看到焦点时刻。

E. 电话遥控功能：您可以通过电话、手机随时拨打家里的报警系统，听取系统状态信息，发送系统控制命令。

F. 串行以及网络通信功能：Vista-120系统中发生的大部分事件都可以通过串口或者网络口以RS232或者TCP/IP的形式发送给相应的数据设备，以满足用户计算机管理的需要。

另外，利用TCP/IP模块还能够实现双向数据传输，克服以往串口方式只能输出数据，不能实现对系统控制的缺陷。

总之，目前的Vista-120已经远不止单纯的一个报警主机，而是集报警、视频、门禁、设备遥控和各种网络通信设备于一体的一整套大型安防套机了，其功能绝对超乎您的想象，利用它，您可以充分发挥您的想象力，来构建您理想的安全自动化系统了。

注：如果不想在监控中心的管理电脑上控制主机，只用于接警，可以把网络接口模块换用串口扩展模块4100SM，这是一个单向数据模块，只用于主机输出数据，但更经济一些。

3．产品及系统的安装调试指南主机安装接线是很简单的。

外围设备接线稍微复杂一些，键盘总线6、7、8、9上一般分别对应键盘上的红、黑、绿、黄色线。

另外，这四个端子可能会并联多个设备，并且又是数据设备，不象一般的探测器的开关信号，所以距离上要有所限制，一般要遵从如下限制：线径（毫米）线长（米）备注0.64 137 这里的走线距离是各个设备的线长度之和。

0.81 2131.0 3351.3 533除了外围设备之外，还有一个就是总线回路（24、25）也要传输数据信号，所以同样的会有距离限制。

如果使用1平方的线缆的话，最远距离可以达到1200米；当然，很多时候这个距离可能不够用，那么您可以使用4297延伸器再延长另外的1200米。

使用总线设备，需要占用总线电源，所以除了考虑走线距离之外，还要考虑总线电流是否够用。

主机在24、25端提供128毫安的总线电流，您可以参照下表计算您的总线电流是否够用，如果不够用的话同样可以使用4297在增加距离的同时增大128毫安总线电流。

总线设备电流消耗表4293SN 2mA 注意：4208U可以外加电源，如果外加电源的话，消耗总线电流就只有2毫安了。

4193SN 2mA4208U 16mA至于最基本的探测器接线长度，由于探测器大多都是开关信号，主机探测其状态的原理就是检测其电阻误差，从这个原理来讲，只要您的电缆够粗、阻抗足够小，多长的线都应该没有问题，一般把电缆阻抗控制在20欧姆之内是没有什么问题的。

但是尽管如此，还是建议把长度控制在500米以内，这样也会节省您的成本。

另外一个使用比较多的是Vista-120的串行接口4100SM.系统接线基本就是这样了，下面的工作就是加电编程了。

但是您加电以后有可能主机没有任何显示，这往往是由于键盘地址没有正确设置的原因。

这时您可以在加电的20秒之内，同时按住1、3键，这时键盘上会显示两位数的地址，输入00-03（这时主机默认的键盘地址）后按* 退出即可正常显示了。

首先怎样才能进入编程？有两种方法：A、输入安装员密码（出厂默认为4140）+8+000B、加电的50秒以内同时按住* # （这也是您忘记密码或者使用*98 退出编程后，想再进编程的唯一方法）进入编程后，首先是表格数据项编程，显示为：Program Mode*Fill # View -00输入* +欲编程数据项号码开始编程，一项输入完后，键盘响3声并跳到下一项。

可以在此项直接输入数据，也可以按[*] + 第二个数据项号码，对相应项编程。

First Page of Fields(*00-*90)按*99 或*98 退出编程编程翻页? 所有数据项分3级（页），开始时自动显示第一页? 第2、3页的数据项号码前面冠以"1" 或"2" ，并且前面有"ALT PROGRAM MODE"以显示与第一页不同。

1. 按*94进入下一页。

2. 进入后的编程与第一页一样。

3. 按*99退回到前一页。

按*94 到第二页按*99 回到第一页Second Page of Fields(1*01-1*77)按*94 到第三页按*99 回到第二页Third Page of Fields(2*00-2*24)查看数据项按[#] +数据项号码只查看而不修改数据。

合集下载

VISTA-120中文说明书

VISTA-120中文说明书

VISTA-120编程指南编程预备知识：进入编程模式：有两种方式：①按“主机密码”+“8000”②在加电后50秒内同时按“★”+“#”进入编程后，键盘显示LED 全灭，LCD 显示输入编程：在VISTA-120所有功能设置中，需要用到以下三种编程方式： （1）表格编程：进入编程模式后一开始出现的状态，参考编程项说明。

其中包含系统控制与操作的选择内容。

在本书末提供一张编程表格，以供编程浏览。

该表格共有3页：每个编程项显示时包含页数，而输入编程项号为2位数，其内容数字视项目填入。

如 ：-00表示第0页00 项为主机密码，后有4个空格，表示有4位数字。

注意：①输入编程与阅读编程不须按顺序进行，可随便选择编程项。

②清除某项编程内容，输入“★”+“编程项”+“★”。

③恢复所有编程项内容为出厂值，输入“★97”。

（2）菜单编程：进入编程模式后输入#93进入菜单编程。

在菜单编程模式下可以输入以下内容： A.防区编程（ZONE PROG .)：所有防区类型、探头类型设置。

B.序号编程（SERIAL PROG .）：序号式58系列探头与总线探头地址码学习。

C.报告码编程（REPORT CODE ）：防区及系统报告码。

D.文字描述编程（ALPHA PROG .）：防区、子系统等文字描述。

E.器件编程（DEVICE PROG .）：键盘、无线接收机、继电器等地址设置。

F.继电器编程（RELAY PROG.）：继电器的驱动与动作方式。

G.语音描述编程(RL Y VOICE DESCR)：用4285模块时的语音描述。

H.常用代用词(CUSTOM INDEX)：编制4285语音模块用的常用词。

输入00★退出菜单编程模式（3）操作编程：退出编程模式下，可以做以下操作编程： A.密码设置：增加修改操作者密码。

B.时间表设置：设置定时布撤防、定时驱动等方式。

3.退出编程模式：有两种方式：①按“★99”退出，此方式可用进入编程方式①与②再次进入编程。

霍尼韦尔 VISTA120编程手册和故障解答

霍尼韦尔 VISTA120编程手册和故障解答

霍尼韦尔VISTA120编程手册和故障解答①常见问题Q1: 主机加电后6160（6139）键盘无反应A: （1）可能是新主机未编入适当地址码，首先同时按下[1][3]，输入地址码为01，按※退出。

一般就可以正常使用。

（2）看主机的1、2端子是否有交流16.5伏电压？6、7端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。

如果主机上没有直流12伏电压输出或电压不正常送修处理（3）检查主机到键盘的接线是否正确？如果错误请将接线按接线图正确连接主机接线端子6 7 8 9 对应键盘线颜色红黑绿黄如果还没有显示请找到直接供货商送修处理。

Q2: Vista120的主机，用安装员密码为什么不能撤防？A：使用快速布防时，安装员码是不能撤防的，但可以用主用户码撤防，我们建议客户使用主码或操作码进行布防或撤防操作。

Q3: Vista 120的安装员密码忘记了，怎么办？A：将主机断电，重新上电，在30秒之内同时按*和#，进入编程，按#00进行查看，按*00进行更改安装员密码。

就可以了。

Q4: 6160（6139）键盘显示CHECK 97A: 一般用万用表测量电压正常为10-11伏，如果只有几伏电压或没有电压，则判断总线有短路故障或负载太大，检查总线各节点和分支使其恢复正常。

Q5: 6160（6139）键盘显示CHECK XXXA: （1）检查防区内是否有人在活动？如果有人，请他退出或默认该防区为正常。

（2）如果无人则检查该防区探测器工作是否正常？如果不正常请首先检查探测器电源。

其次检查探测器信号线是否断路。

（3）检查该防区地址码模块是否正常？如果不正常首先检查地址码模块与总线连接的接线是否正确（正、负是否接错）？其次检查地址码模块是否损坏？必要时更换一个试试。

（4）可能防区编程没有编好，请将原来的防区重新删掉，然后再重新学习序列号试试。

Q6: Vista 120主机一直处于System Reset的位置，怎么操作也不行，为什么？A：可能是主机有问题了，请将主机寄往经销商维修。

霍尼韦尔报警123VISTA120、250简易操作手册

霍尼韦尔报警123VISTA120、250简易操作手册

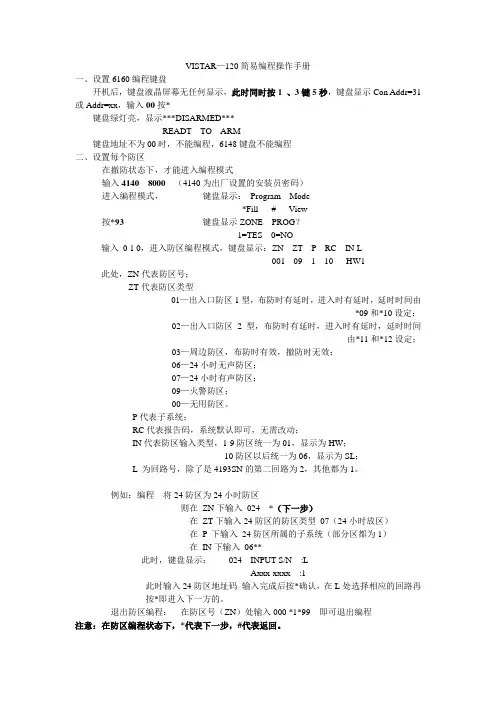

霍尼韦尔报警123VISTA120、250简易操作手册VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。

P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。

例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。

退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。

霍尼韦尔报警123VISTA120、250简易操作手册

霍尼韦尔报警123VISTA120、250简易操作手册

VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。

P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。

例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。

退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。

三、设置打印机（IP-2000输出）41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入甲级用户密码 2红灯（ARMEO）亮，表示系统外出布防2、撤防系统在布防期间没有报警，输入甲级用户密码1，系统撤防，系统在布防期间发生报警，输入甲级用户密码 1 两遍，3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码 6 XXX（防区号）XXX（防区号）``````甲级用户密码 2报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。
