设备的画法与标注设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设备一般应全部画出。
每个工艺设备都应编写设备位号并注写设备名称。
与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统时，可以只画出一个系统的流程，其他系统用双点画线的方框表示，在框内注明系统名称及其编号。
管道流程线的画法及标注管道流程线上应用箭头表示物料的流向。
图中的管道与其他图纸有关时，应将其端点绘制在图的左方或右方，并用空心箭头标出物料的流向（进或出），在空心箭头内注明与其相关图纸的图号或序号，在其上方注明来或去的设备位号或管道号或仪表位号。
每条管道都要标注管道代号。
横向管道的管道代号注写在管道线的上方;竖向管道则注写在管道线左侧，字头向左。
物料代号管道等级管道材质类别管道公称压力等级隔热及隔声代号阀门等管件的画法与标注管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。
这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
管道附件用细实线按规定的符号在相应处画出。
阀门图形符号尺寸一般为长为6mm，宽为3mm或长为8mm，宽为4mm。
化工工艺图图层和线型为了安装和检修等目的所加的法兰、螺纹连接件等也应画出。
管道上的阀门、管件要按需要进行标注。
当它们的公称直径同所在管道通径不同时，要注出它们的尺寸。
当阀门两端的管道等级不同时，应标出管道等级的分界线，阀门的等级应满足高等级管的要求。
对于异径管标注大端公称通径乘以小端公称通径。
仪表控制点的画法与标注画出所有与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀（组）。
仪表控制点用符号表示，并从其安装位置引出。
符号包括图形符号和字母代号，它们组合起来表达仪表功能、被测变量、测量方法。
检测、显示、控制等仪表的图形符号是一个细实线圆圈，其直径约为10mm。
圈外用一条细实线指向工艺管线或设备轮廓线上的检测点。

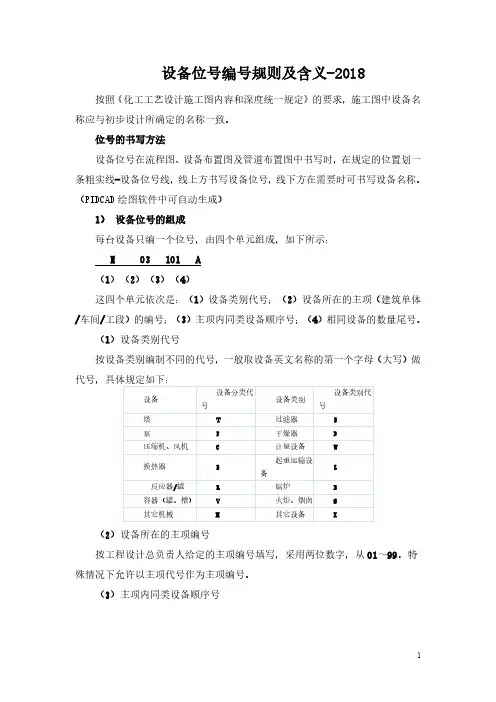

设备位号编号规则及含义-2018 按照《化工工艺设计施工图内容和深度统一规定》的要求，施工图中设备名称应与初步设计所确定的名称一致。
位号的书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。
（PIDCAD绘图软件中可自动生成）1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。
（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。
特殊情况下允许以主项代号作为主项编号。
（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。
（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。
工艺图中管道及设置位号编号规则及意义管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001 – 100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

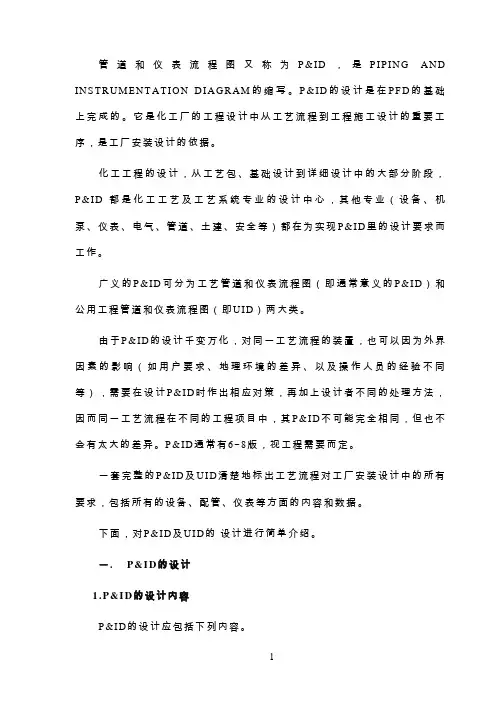

管道和仪表流程图又称为P&ID，是P IP IN G A N D IN S T R U M E N T A T IO N D IA G R A M的缩写。
P&ID的设计是在P F D的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。
化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，P&ID都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&ID里的设计要求而工作。
广义的P&ID可分为工艺管道和仪表流程图（即通常意义的P&ID）和公用工程管道和仪表流程图（即U ID）两大类。
由于P&ID的设计千变万化，对同一工艺流程的装置，也可以因为外界因素的影响（如用户要求、地理环境的差异、以及操作人员的经验不同等），需要在设计P&ID时作出相应对策，再加上设计者不同的处理方法，因而同一工艺流程在不同的工程项目中，其P&ID不可能完全相同，但也不会有太大的差异。
P&ID通常有6~8版，视工程需要而定。
一套完整的P&ID及U ID清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。
下面，对P&ID及U ID的设计进行简单介绍。
一.P&I D的设计1.P&I D的设计内容P&ID的设计应包括下列内容。
1.1设备(1)设备的名称和位号。
每台设备包括备用设备，都必须标示出来。
对于扩建、改建项目，已有设备要用细实线表示，并用文字注明。
（2）成套设备对成套供应的设备（如快装锅炉、冷冻机组、压缩机组等），要用点划线画出成套供应范围的框线，并加标注。
通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应，不需另外订货。
（3）设备位号和设备规格P&ID上应注明设备位号和设备的主要规格和设计参数，如泵应注明流量Q和扬程H；容器应注明直径D和长度L；换热器要注出换热面积及设计数据；储罐要注出容积及有关的数据。

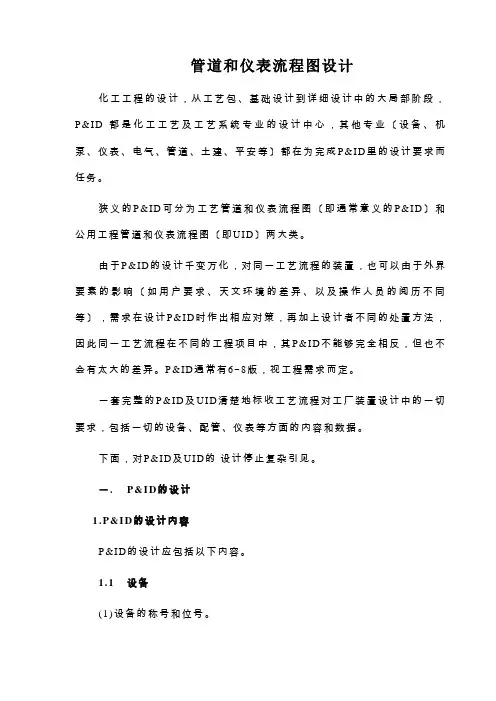

管道和仪表流程图设计化工工程的设计，从工艺包、基础设计到详细设计中的大局部阶段，P&ID都是化工工艺及工艺系统专业的设计中心，其他专业〔设备、机泵、仪表、电气、管道、土建、平安等〕都在为完成P&ID里的设计要求而任务。
狭义的P&ID可分为工艺管道和仪表流程图〔即通常意义的P&ID〕和公用工程管道和仪表流程图〔即U ID〕两大类。
由于P&ID的设计千变万化，对同一工艺流程的装置，也可以由于外界要素的影响〔如用户要求、天文环境的差异、以及操作人员的阅历不同等〕，需求在设计P&ID时作出相应对策，再加上设计者不同的处置方法，因此同一工艺流程在不同的工程项目中，其P&ID不能够完全相反，但也不会有太大的差异。
P&ID通常有6~8版，视工程需求而定。
一套完整的P&ID及U ID清楚地标收工艺流程对工厂装置设计中的一切要求，包括一切的设备、配管、仪表等方面的内容和数据。
下面，对P&ID及U ID的设计停止复杂引见。
一.P&I D的设计1.P&I D的设计内容P&ID的设计应包括以下内容。
1.1设备(1)设备的称号和位号。
每台设备包括备用设备，都必需标示出来。
关于扩建、改建项目，已有设备要用细实线表示，并用文字注明。
〔2〕成套设备对成套供应的设备〔如快装锅炉、冷冻机组、紧缩机组等〕，要用点划线画出成套供应范围的框线，并加标注。
通常在此范围内的一切隶属设备位号后都要带后缀〝X〞以示这局部设备随主机供应，不需另外订货。
〔3〕设备位号和设备规格P&ID上应注明设备位号和设备的主要规格和设计参数，如泵应注明流量Q和扬程H；容器应注明直径D和长度L；换热器要注出换热面积及设计数据；储罐要注出容积及有关的数据。
和P F D不同的是，P&ID中标注的设备规格和参数是设计值，而P F D标注的是操作数据。
〔4〕接收与联接方式管口尺寸、法兰面方式和法兰压力等级均应详细注明。
