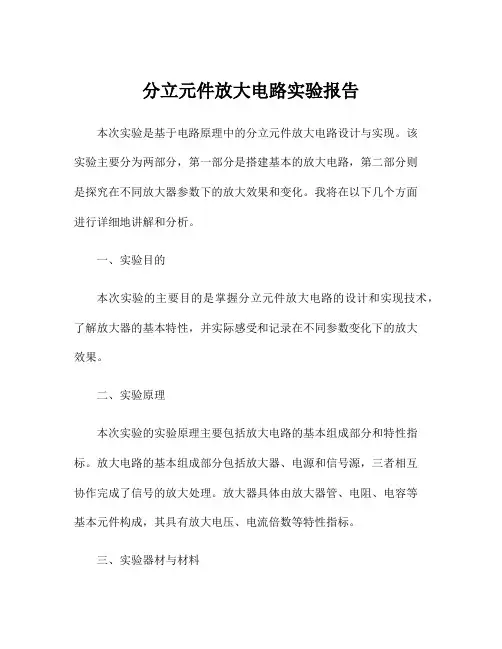

分立元件放大电路实验报告本次实验是基于电路原理中的分立元件放大电路设计与实现。
该实验主要分为两部分,第一部分是搭建基本的放大电路,第二部分则是探究在不同放大器参数下的放大效果和变化。
我将在以下几个方面进行详细地讲解和分析。
一、实验目的本次实验的主要目的是掌握分立元件放大电路的设计和实现技术,了解放大器的基本特性,并实际感受和记录在不同参数变化下的放大效果。
二、实验原理本次实验的实验原理主要包括放大电路的基本组成部分和特性指标。
放大电路的基本组成部分包括放大器、电源和信号源,三者相互协作完成了信号的放大处理。
放大器具体由放大器管、电阻、电容等基本元件构成,其具有放大电压、电流倍数等特性指标。
三、实验器材与材料1.手持万用表2.双踪示波器3.直流稳压电源4.分立元件:电阻、电容、二极管、三极管5.实验板四、实验步骤1.首先准备好实验器材和材料,在实验板上安放分立元件(电阻、电容、二极管、三极管)并进行连线;2.将信号源接到实验板,调整直流稳压电源,让其输出电压稳定在2V左右;3.接通电源,调整信号源输出频率,观测输出波形和信号电压幅值;4.调整三极管管脚上的电阻、电容等参数,并观测输出波形的变化。
五、实验结果经过一系列实验步骤,得出以下具体实验结果:1.在未经调整的情况下,实验板仅有微弱的信号响应;2.调整三极管的参数后,实验板接收到的信号和输出波形明显增强,但存在噪声或失真;3.经过反复调整参数设置,实验板得出了一个较为清晰的输出波形并具有良好的放大效果。
六、实验分析在实验中,我们发现分立元件放大电路在调整和设置参数后能够实现信号的放大,并在特定条件下产生良好和清晰的输出波形。
然而,在实际应用中,放大电路的性能和参数调整也需要考虑多种不同的因素,比如选用合适的元器件、信号源输入频率范围、输出波形失真率等等。
总的来说,本次实验培养了我对于分立元件放大电路的初步了解和理解,在后续的实验中我也会进一步加强对于放大器理论和实践的学习。
放大电路基本原理和分类放大电路是电子学中的一种基本电路,在实际应用中起到信号放大的作用。
放大电路根据不同的工作原理和功能可以分为几种类型,本文将对放大电路的基本原理和分类进行讨论。
放大电路的基本原理是利用放大器件将输入信号放大到一个更大的幅值。
这样可以增加信号的能量,使其能够被后续的电路或设备正确处理。
放大电路通常由几个主要组成部分构成,包括输入端、放大器件、输出端和电源。
放大电路根据放大器件的类型可以分为分立元件放大电路和集成电路放大电路两种基本类型。
1. 分立元件放大电路:分立元件放大电路使用离散的元器件构成,常见的有晶体管放大电路、真空管放大电路和场效应管放大电路等。
其中,晶体管放大电路是最常见和广泛应用的一种类型。
晶体管放大电路根据使用的晶体管类型和工作方式可分为共射极放大电路、共基极放大电路和共集电极放大电路。
这些不同的电路配置在输入输出特性、电压增益和频率响应等方面有所区别,可以根据具体需求进行选择。
2. 集成电路放大电路:集成电路放大电路是通过在单片集成电路上集成放大器件和其他必要的元件来实现的。
常见的集成电路有运算放大器、功放和音频放大器等。
集成电路放大电路的优点是体积小、功耗低,容易集成到其他系统或设备中,但相应的调试和维修难度较大。
此外,根据电路的功能和使用场景,放大电路还可以进一步分类。
3. 差分放大器:差分放大器是一种特殊的放大电路,能够将两个输入信号的差值放大。
差分放大器常用于抑制共模干扰和增加信号的动态范围。
4. 反馈放大器:反馈放大器是通过将一部分输出信号反馈到输入端,以调节电路的增益和稳定性。
反馈放大器分为正反馈和负反馈两种类型,常用的是负反馈放大器。
5. 功率放大器:功率放大器是用来增加信号的功率,以驱动负载和输出更大幅值信号的电路。
常见的功放包括A类、B类、AB类和D类功放等。
总之,放大电路是实现信号放大的基本电路之一。
根据不同的工作原理和功能,放大电路可以分为分立元件放大电路和集成电路放大电路。
经典的分立元件功放电路经典的分立元件功放电路是一种常用的音频放大电路,用于将低功率的音频信号放大为较高功率的音频信号,以驱动扬声器产生高质量的音频输出。
以下是关于分立元件功放电路的十个例子:1. 单级共射式功放电路:这是最简单的功放电路之一,由一个NPN 型晶体管和几个电阻组成。
它具有较高的电压增益和较低的输入阻抗,适用于低功率应用。
2. 双级共射式功放电路:这种电路在单级共射式功放电路的基础上增加了一个额外的共射级,以提高电压增益和输出功率。
它在音频放大领域广泛应用。
3. 压控放大器(VCA):VCA是一种特殊的功放电路,它具有可以通过控制电压来调节增益的特点。
它常用于音频处理和音量控制应用。
4. 互补对称功放电路:这种电路由NPN型和PNP型晶体管组成,可以提供高质量的音频放大效果。
它具有较低的失真和较高的稳定性。
5. A类功放电路:A类功放电路通过将音频信号直接放大,不进行任何切割或变换,以实现较高的音频质量。
它的效率相对较低。
6. AB类功放电路:AB类功放电路是A类功放电路和B类功放电路的结合,既具有较高的音频质量,又具有较高的效率。
它广泛应用于音频设备中。
7. D类功放电路:D类功放电路使用数字开关技术,通过将音频信号转换为脉冲宽度调制(PWM)信号,然后再进行放大,以实现高效率和低功耗。
8. 功率放大器:功率放大器是一种专用的功放电路,用于放大较高功率的音频信号,以驱动大功率扬声器。
它通常需要较大的散热器来散热。
9. 音频放大器:音频放大器是一种专用的功放电路,用于放大音频信号的幅度,以实现较大的音量和更好的音质。
它在音响系统中起着关键作用。
10. 无负反馈功放电路:无负反馈功放电路是一种特殊的功放电路,它不使用负反馈来稳定放大电路,而是通过优化电路设计和选用高质量的元件来实现高性能的音频放大效果。
以上是关于经典的分立元件功放电路的十个例子。
这些电路在音频放大领域发挥着重要作用,具有不同的特点和适用范围。
用分立元件设计放大器教程一、功率放大器基本电路特点互补对称式OTL功率放大器基本电路如图①所示。
其中:C1为信号输入偶合元件,须注意极性应于实际电路中的电位状况保持一致。
R1和R2组成BG1的偏置电路,给BG1提供静态工作点,同时也在整个电路中起到直流负反馈作用。
要求通过R1的电流大于BG1的基极电流至少5倍,按照β为100、Ic1为2mA计算,R1应不大于6k,故给定为5.1k;C1因此也相应给定为22μ,它对20Hz信号的阻抗为362Ω;R2需根据电源采用的具体电压确定,约为R1(E/2-0.6)/0.6,按照32V电压值应取为约120K,确切值通过实际调试使BG1集电极电压为15.4V来得到。
C2与R3构成自举电路,要求R3×C2>1/10、(R3+R4)×Ic1=E/2-1.2,因R4是BG1的交流负载电阻,应尽可能取大一点,R3一般取在1k之内。
按照32V电源电压值和Ic1为2mA 进行计算,R3与R4之和为7.2k,实际将R3给为820Ω、R4给为6.8k,Ic1则为1.94mA;C2因此可取给为220μ。
R5和D是BG2、BG3互补管的偏置电路元件,给BG2、BG3共同提供一个适当静态工作点,在能够消除交越失真情况下尽量取小值,根据实验结果一般取在3mA~4mA;改变R5阻值可使BG2与BG3的基极间电压降改变而实现对其静态工作的调整,与R5串联的D是为了补偿BG2、BG3发射结门坎电压随温度发生的变化,最好采用两只二极管串联起来补偿互补管发射结门坎电压随温度发生的变化,使互补管静态工作点稳定。
简化电路中省略使用一只二极管。
并联在BG2、BG3基极间的C4,可使动态工作时的ΔUAB减小,一般取为47μ;C3是防止BG1产生高频自激的交流负反馈电容,一般取为47P~200P。
BG1起电压放大作用,在该电路中被称为激励级,要求Buceo>E、Iceo≤Ic1/400=5μA、β=100~200,所以应选用小功率低噪声三极管。
操作放大器,常被称为op—amp,是许多电子电路的关键构件。
在本篇文章中,我们将探讨具有离散组件的基本op—amp电路的工作原则。
让我们看看一个op—amp的内部结构。
它一般由三个终端组成:倒置输入(标签为"−"),非倒置输入(标签为"+"),输出。
它还包含正负电压的供电连接。
op—amp的关键特征是其高增益和差分输入,这意味着输出电压对两个输入电压的差异高度敏感。
op—amp可以用于多种配置,例如反向放大器,非反向放大器,差分放大器,以及集成器等等。
在这里,我们将专注于反向放大器配置,这是op—amp的基本和广泛应用。
在简单的反向放大器电路中,op—amp与一个反馈网络相连接,通常包括一个电阻器。
op—amp的反向输入通过电阻器与输入信号连接,反馈电阻器将输出与反向输入连接。
非倒置输入常被定位为单限输入信号。
当一个电压信号被应用到反转输入时,Op—amp会放大电压并产生输出信号。
放大器的增益由反馈电阻器与输入电阻器的比量决定,这可以用公式Av=—Rf、Rin计算,其中Av是电压增益,Rf是反馈电阻器,Rin是输入电阻器。
在理想的op—amp中,收益是无限的,输入阻碍是无限的,意味着没有流流流入倒置输入。
然而,在现实中,op—amp具有有限的收益和输入阻力,以及抵消电压和电流,这需要在实用电路设计中加以考虑。
让我们考虑一个应用,一个反向放大器用来放大传感器的弱信号。
op—amp电路为提升传感器信号提供了必要的收益,使其适合电子系统中的进一步处理。
简而言之,具有离散组件的基本op—amp电路以高收益和差分输入的原则运作。
特别是反向放大器的配置,为扩展输入信号,精确控制收益提供了方便的方法。
了解op—amp电路的工作原则对电子系统的设计和故障排除至关重要。
操作放大器是多功能组件,在电子电路中发挥关键作用,其工作原理是工程师和电路设计师的基本知识。
反向放大器的电路尤其表明在信号放大中应用了op—amp,对收益有精确的控制。
分立元件运算放大器电路工作原理
运算放大器(Operational Amplifier,简称Op-amp)是一种用于电路设计和信号处理的基本元件。
它是一种高增益、差分输入、单端输出的电子放大器,用于将输入信号放大到一个更高的电压水平。
Op-amp通常被用作反馈放大器、比较器、滤波器等等。
Op-amp的工作原理可以用一个简单的数学模型来描述,其基本性质包括很高的增益、很大的输入阻抗、很小的输出阻抗。
Op-amp的典型运算放大器电路包括一个反馈电阻网络,负反馈将输出信号直接返回到输入端,通过调节输入信号的两个节点之间的电压差实现放大器的功能。
Op-amp的典型工作模式是线性运算,即在输入端的电压信号线性增加时,输出端的电压信号也会以同样的方式增加。
在非线性运算时,输入端的电压信号变化可能会导致输出端的电压信号呈现非线性情况,例如饱和、失真等。
Op-amp在电路设计中有着广泛的应用,常见的电路包括反馈放大器、比较器、积分器、微分器、滤波器等。
其中,反馈放大器是最常见的应用,它通过负反馈网络实现输出信号与输入信号之间的稳定关系,可以实现信号放大、滤波、积分、微分等功能。
Op-amp还具有很多其他优点,例如高输入阻抗、低输出阻抗、低温漂移、高共模抑制比等。
这些特性使得Op-amp在很多应用场合都有着很好的性能表现,因此得
到了广泛的应用。
总的来说,Op-amp是一种功能强大、性能稳定的电子元器件,具有广泛的应用前景。
通过合理地设计Op-amp电路,可以实现很多种不同的功能,满足各种各样的
应用需求。
Op-amp在电子领域具有非常重要的地位,是电路设计师们必不可少的工具。
江西科技师范大学实验报告学院:通信与电子学院班级:11电子信息工程(职教本科)姓名:刘小燕学号:20112563一、实验设计任务与要求二、实验器材及设备三、实验设计目的及原理四、实验设计思路五、实验原理图六、实验调试说明七、实验总结任课老师:胡云根实验日期:2013-3-20实验一基本放大电路的设计一、实验设计任务与要求:设计一个由分立元件组成的放大电路,放大倍数为100,输入阻抗>=47K欧姆(越大越好),带宽为50HZ——100KHZ(越宽越好)负载电阻R L=5.1KΩ;工作温度范围0~45℃。
二、实验器材及设备:插板、导线、三极管2个、电阻若干、电容若干、滑动变阻器若干及用于调试的示波器、电源、12V直流电源、函数信号发生器、交流毫伏表、直流电压表、直流毫安表、频率计、万用电表、装配工具等。
三、实验设计目的与原理:设计目的:为了加强学生对放大电路的理解能力,加强学生的设计电路的能力,加强学生的动手能力及巩固模拟电路基础知识等。
设计原理:利用三极管的放大作用,对小信号放大。
(1)能够正确画出典型共集电极放大电路和分压偏置式典型共射极放大电路;(2)根据设计要求,确定工作电源V CC的大小、选择晶体三极管;计算并选择其他阻容元件;(3)测试元器件,安装电路;并将电路的偏置进行调整至合适的工作状态;(4)掌握晶体管放大电路参数的测量方法,并测量放大电路的输入电阻、输出电阻、放大倍数、最大不失真输出电压和频带宽度;(5)能够对基本放大电路的常见故障进行分析,并能够排除一些基本的故障。
四、设计思路:最先想到使用三极管组成的基本共射极放大电路,由此可完成第一步,而共射极无法做到输入电阻>=47K欧姆,所以在前面应加入一级——射极跟随器电路,射极跟随器电路输入电阻无穷大,放大倍数为1,带负载能力强,因此不影响后面其他极的电路。
为了提高增益,后面可以用共发射极电路,这些早在上《模拟电路》的课程是就已经学会了。
