分立元件电路设计

分立元件ldo电路设计LDO电路的设计需要考虑以下几个方面：输入电压范围、输出电压值、负载能力、线性度、稳定性和功耗等。

在设计过程中，可以采用分立元件来实现LDO电路，其中包括三极管、电阻和电容等。

选择适当的三极管作为LDO电路的关键元件。

三极管的基本特性是将输入电压通过放大转换为输出电压。

在LDO电路中，三极管起到了稳压的关键作用。

选择合适的三极管需要考虑其最大电流、最大功耗、最小压降和最小漏电流等参数。

根据设计要求确定输出电压值。

LDO电路的输出电压通常比输入电压低一些，以实现稳定的电压输出。

可以通过调整三极管的工作状态来实现所需的输出电压。

此外，还可以添加电阻和电容等元件来实现更精确的稳压效果。

接着，考虑LDO电路的负载能力。

负载能力是指LDO电路能够提供的最大输出电流。

在设计过程中，需要根据实际应用场景来确定所需的负载能力，并选择合适的三极管和辅助元件来满足要求。

然后，需要考虑LDO电路的线性度和稳定性。

线性度是指输出电压与输入电压之间的变化关系，稳定性是指输出电压在负载变化或输入电压波动时的稳定程度。

为了提高线性度和稳定性，可以采用负反馈的控制方式，通过反馈电路来自动调整三极管的工作状态，使输出电压保持稳定。

需要考虑LDO电路的功耗。

功耗是指电路在工作过程中消耗的电能。

为了降低功耗，可以选择低功耗的三极管和辅助元件，并且合理设计电路结构和控制方式。

设计一个分立元件的LDO电路需要考虑输入电压范围、输出电压值、负载能力、线性度、稳定性和功耗等因素。

通过选择合适的三极管和辅助元件，并合理设计电路结构和控制方式，可以实现稳定的低压差线性稳压器电路。

这样的电路在各种电子设备中广泛应用，可以提供稳定可靠的电源供给。

实验1分立元件门电路的设计与仿真实验学习目标1.进一步理解门电路逻辑功能2.掌握PROTEUS软件中分立元件门电路的使用方法工作任务在数字逻辑电路中，任何复杂的逻辑电路都是由与门、或门和非门等基本逻辑门电路组成的。

由这三种最基本的门电路又可以构成与非门、或非门、异或门和异或非门等。

本任务将利用PROTEUS软件设计与仿真平台，完成与非门、异或门等基本门电路特性的测试。

实验操作一、知识回顾及准备要进行分立元件门电路的设计与仿真，首先要正确选取各个门元件。

在PROTEUS 软件中，门元件的调用方法是：点选对象选择器顶端左侧“P”按钮，在弹出的对话框中输入门元件名（如74LS00等），双击图中阴影部分，相应门元件则出现在对象选择器中，再单击该元件，即可将其放置到编辑窗口中。

二、与非门逻辑功能测试1.基于PROTEUS软件的电路设计（1）从PROTEUS库中选取元器件观察输出端电平。

2.输出电压和逻辑状态的测试（1）添加电平开关点击P按钮，选择“Debugging Tools”,双击”LOGIGTOGGLE”,把它添加到对象选择器重，在对象选择器中再点击”LOGIGTOGGLE”，就可以添加到编辑窗口了。

用同样方法添加另外的三个电平开关。

输出电平也类似，只不过选择的是”LOGIGTOGGLE”（BIG）选项。

(2)测试按调试按钮，进入调试运行界面，这时，改变四个输出电平的值，观看相应的输出电平，并填写到表中1.基于PROTEUS的电路设计(2)选用二输入四异或门电路74LS86按图连接，输入端1/2/3/4接电平开关，输出端A、B、Y接电平显示发光。

123 U1:A74LS86456 U1:B74LS869108 U1:C74LS860 00 111234图二输入四异或门电路74LS86的接线2.功能测试将电平开关按表置位，并填入测试结果。

输入输出A B Y Y的电压/VL L L LH L L LH H L LH H H LH H H HL H L H三、逻辑电路的逻辑关系1.测试电路一从PROTEUS库中选取表中所列元器件，按图接线，按表中所列输入电平进行测图逻辑关系测试电路一从PROTEUS库中选取表中所列元器件，按图接线，按表中所列输入电平进行测逻辑关系测试电路二1.基于PROTEUS的电路设计（1）从PROTEUS库中选取元器件（2）用一片74LS00按图接线，S接任一电平开关图利用与非门控制输出测试2.用示波器观察S对输出卖出的控制作用（1）当电平开关为1时，有信号输出，观察输出波形（2）当电平开关为0时，无信号输出，显示为一条直线。

分立元件放大电路实验报告本次实验是基于电路原理中的分立元件放大电路设计与实现。

该实验主要分为两部分，第一部分是搭建基本的放大电路，第二部分则是探究在不同放大器参数下的放大效果和变化。

我将在以下几个方面进行详细地讲解和分析。

一、实验目的本次实验的主要目的是掌握分立元件放大电路的设计和实现技术，了解放大器的基本特性，并实际感受和记录在不同参数变化下的放大效果。

二、实验原理本次实验的实验原理主要包括放大电路的基本组成部分和特性指标。

放大电路的基本组成部分包括放大器、电源和信号源，三者相互协作完成了信号的放大处理。

放大器具体由放大器管、电阻、电容等基本元件构成，其具有放大电压、电流倍数等特性指标。

三、实验器材与材料1.手持万用表2.双踪示波器3.直流稳压电源4.分立元件：电阻、电容、二极管、三极管5.实验板四、实验步骤1.首先准备好实验器材和材料，在实验板上安放分立元件（电阻、电容、二极管、三极管）并进行连线；2.将信号源接到实验板，调整直流稳压电源，让其输出电压稳定在2V左右；3.接通电源，调整信号源输出频率，观测输出波形和信号电压幅值；4.调整三极管管脚上的电阻、电容等参数，并观测输出波形的变化。

五、实验结果经过一系列实验步骤，得出以下具体实验结果：1.在未经调整的情况下，实验板仅有微弱的信号响应；2.调整三极管的参数后，实验板接收到的信号和输出波形明显增强，但存在噪声或失真；3.经过反复调整参数设置，实验板得出了一个较为清晰的输出波形并具有良好的放大效果。

六、实验分析在实验中，我们发现分立元件放大电路在调整和设置参数后能够实现信号的放大，并在特定条件下产生良好和清晰的输出波形。

然而，在实际应用中，放大电路的性能和参数调整也需要考虑多种不同的因素，比如选用合适的元器件、信号源输入频率范围、输出波形失真率等等。

总的来说，本次实验培养了我对于分立元件放大电路的初步了解和理解，在后续的实验中我也会进一步加强对于放大器理论和实践的学习。

分立元件低压差稳压电路是针对电子产品中常用的3.3V电压需求而设计的一种电路解决方案。

该电路可通过使用分立元件，如二极管、电容器和稳压器等，来稳定输入电压，并将其调整为稳定的3.3V输出电压。

本文将探讨该电路的设计原理、工作原理和性能特点，以及在实际应用中的一些注意事项和优化建议。

一、设计原理1.1 输入电压分立元件低压差稳压电路的设计首先要考虑的是输入电压范围。

通常情况下，该电路会接收一个较高的输入电压，如5V或12V，然后通过稳压器将其降压至3.3V输出。

在设计之初需要明确输入电压的范围和波动情况，以便选择合适的稳压器和外围元件。

1.2 稳压器选择稳压器是分立元件低压差稳压电路中最核心的元件之一。

一般来说，为了实现低压差和高稳定性，可以选择线性稳压器或开关稳压器。

线性稳压器简单易用，但效率较低；开关稳压器则效率较高，但设计和调试较为复杂。

在实际应用中需要综合考虑成本、稳定性和效率等因素进行选择。

1.3 外围元件除了稳压器外，分立元件低压差稳压电路中的电容器和二极管也是至关重要的。

电容器可以起到滤波和稳定输出电压的作用，选择合适的电容器类型和参数可以有效提升电路的稳定性；而二极管则用于保护电路免受反向电压和过电压的损害，需要选择具有良好性能的二极管进行应用。

二、工作原理2.1 压降计算在实际设计中，需要根据输入电压和输出电压的差值来计算所需的压降。

当输入电压为5V时，需要稳压器实现的压降为1.7V（5V-3.3V），因此需要选择合适的稳压器型号和参数来满足这一要求。

2.2 稳定性调节稳定性是分立元件低压差稳压电路中一个非常重要的指标。

一般来说，稳定性可以通过稳压器内部的调节电路来实现，也可以通过外部电路来实现。

在实际设计中，需要注意保证电路的稳定性，以免受到输入电压波动的影响。

2.3 效率优化除了稳定性外，电路的效率也是需要考虑的因素之一。

在实际应用中，需要根据电路的工作条件和功耗要求来选择合适的稳压器和外围元件，以提升电路的整体效率。

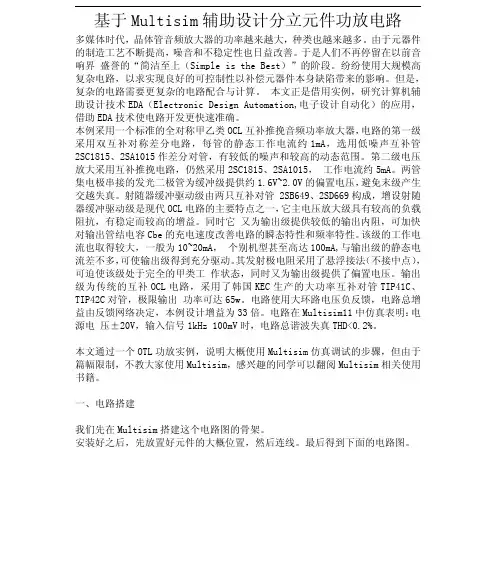

基于Multisim辅助设计分立元件功放电路多媒体时代，晶体管音频放大器的功率越来越大，种类也越来越多。

由于元器件的制造工艺不断提高，噪音和不稳定性也日益改善。

于是人们不再停留在以前音响界盛誉的“简洁至上（Simple is the Best）”的阶段。

纷纷使用大规模高复杂电路，以求实现良好的可控制性以补偿元器件本身缺陷带来的影响。

但是，复杂的电路需要更复杂的电路配合与计算。

本文正是借用实例，研究计算机辅助设计技术EDA（Electronic Design Automation,电子设计自动化）的应用，借助EDA技术使电路开发更快速准确。

本例采用一个标准的全对称甲乙类OCL互补推挽音频功率放大器，电路的第一级采用双互补对称差分电路，每管的静态工作电流约1mA，选用低噪声互补管2SC1815、2SA1015作差分对管，有较低的噪声和较高的动态范围。

第二级电压放大采用互补推挽电路，仍然采用2SC1815、2SA1015，工作电流约5mA。

两管集电极串接的发光二极管为缓冲级提供约1.6V~2.0V的偏置电压，避免末级产生交越失真。

射随器缓冲驱动级由两只互补对管2SB649、2SD669构成，增设射随器缓冲驱动级是现代OCL电路的主要特点之一，它主电压放大级具有较高的负载阻抗，有稳定而较高的增益。

同时它又为输出级提供较低的输出内阻，可加快对输出管结电容Cbe的充电速度改善电路的瞬态特性和频率特性。

该级的工作电流也取得较大，一般为10~20mA，个别机型甚至高达100mA,与输出级的静态电流差不多，可使输出级得到充分驱动。

其发射极电阻采用了悬浮接法（不接中点），可迫使该级处于完全的甲类工作状态，同时又为输出级提供了偏置电压。

输出级为传统的互补OCL电路，采用了韩国KEC生产的大功率互补对管TIP41C、TIP42C对管，极限输出功率可达65w。

电路使用大环路电压负反馈，电路总增益由反馈网络决定，本例设计增益为33倍。

经典的分立元件功放电路经典的分立元件功放电路是一种常用的音频放大电路，用于将低功率的音频信号放大为较高功率的音频信号，以驱动扬声器产生高质量的音频输出。

以下是关于分立元件功放电路的十个例子：1. 单级共射式功放电路：这是最简单的功放电路之一，由一个NPN 型晶体管和几个电阻组成。

它具有较高的电压增益和较低的输入阻抗，适用于低功率应用。

2. 双级共射式功放电路：这种电路在单级共射式功放电路的基础上增加了一个额外的共射级，以提高电压增益和输出功率。

它在音频放大领域广泛应用。

3. 压控放大器（VCA）：VCA是一种特殊的功放电路，它具有可以通过控制电压来调节增益的特点。

它常用于音频处理和音量控制应用。

4. 互补对称功放电路：这种电路由NPN型和PNP型晶体管组成，可以提供高质量的音频放大效果。

它具有较低的失真和较高的稳定性。

5. A类功放电路：A类功放电路通过将音频信号直接放大，不进行任何切割或变换，以实现较高的音频质量。

它的效率相对较低。

6. AB类功放电路：AB类功放电路是A类功放电路和B类功放电路的结合，既具有较高的音频质量，又具有较高的效率。

它广泛应用于音频设备中。

7. D类功放电路：D类功放电路使用数字开关技术，通过将音频信号转换为脉冲宽度调制（PWM）信号，然后再进行放大，以实现高效率和低功耗。

8. 功率放大器：功率放大器是一种专用的功放电路，用于放大较高功率的音频信号，以驱动大功率扬声器。

它通常需要较大的散热器来散热。

9. 音频放大器：音频放大器是一种专用的功放电路，用于放大音频信号的幅度，以实现较大的音量和更好的音质。

它在音响系统中起着关键作用。

10. 无负反馈功放电路：无负反馈功放电路是一种特殊的功放电路，它不使用负反馈来稳定放大电路，而是通过优化电路设计和选用高质量的元件来实现高性能的音频放大效果。

以上是关于经典的分立元件功放电路的十个例子。

这些电路在音频放大领域发挥着重要作用，具有不同的特点和适用范围。

模拟电路设计分立与集成模拟电路是指在电路系统中通过分立元件或集成芯片实现的电路。

它一般用来处理模拟信号，例如声音、图像或者温度等。

模拟电路可以通过分立元件或集成芯片进行设计，下面我们将阐述分立与集成的区别。

分立元件是电路系统的基本组成部分，它们是单独的电子元件。

分立元件包括二极管、三极管、电容器、电感器和电阻器等等。

它们可以被独立使用，但是在设计电路时却需要很多个分立元件进行组合。

对比而言，集成电路是将多个分立元件封装在一个小型的芯片上的电路。

和分立元件不同，集成电路中存在多个电子元件，例如晶体管和电容器等。

集成电路的设计和制造需要很高的技术要求。

集成电路具有体积小、功耗低和稳定性好等优点。

在实际应用中，设计师可以在分析不同元件的性能和特性之后，来确定该采用分立还是集成的设计方式。

当需要频繁的输入输出或电路的复杂度较高时，一般采用集成电路的设计方式。

而当需要设计一个简单且可靠的电路时，适合采用分立元件设计方案。

在设计模拟电路的过程中，有几个重要的步骤需要遵循。

首先是需求分析，这个阶段中需要明确设计的目的、输入输出等一系列基本要素。

其次是电路分析，这个过程中需要根据分立元件或集成芯片的特性、结构和性质等进行分析和计算。

然后进行电路仿真，这个过程中可以使用相关的仿真软件来进行电路的仿真和验证。

接着是原型设计，这个阶段中可以通过使用印刷电路板等工具来实现电路设计的具体实现。

最后是系统测试，这个阶段中将电路系统进行组装、修正和调试，从而确保电路的稳定性和合理性。

总的来说，模拟电路的设计涉及到很多方面的技术和知识，需要进行全面性的考虑和分析。

所以在进行电路设计时，建议尽量采用系统化的方法，充分考虑各种设计因素，以提升设计的效率和可靠性。

BUCK电源分立元件搭建的设计教程分享
专栏介绍本套教程为BUCK电源的高级设计教程，用分立元件搭建，现场一步步设计，调试。

全面剖析BUCK电源芯片的设计思路，是工程师们想搞透BUCK 电源芯片方案难得的一部教程
一、原理电路设计部分
1. 电子开关设计
a、为什么说MOSFET是比较合适的开关管
b、MOSEFT的驱动电路是如何设计的
2.．PWM波形电路设计
a、频率如何进行调整
b、占空比如何进行调整
c、三角波电路的生成
d、电平电路可调以及如何实现占空比的调整
3.软启动电路设计
a、电路中为什么需要软启动电路
b、软启动电路的功能和作用
c、软启动电路如何实现
4.MOSFET驱动电路设计
a、MOSFET悬浮驱动电路设计
b、悬浮电路在整合电路中是如何工作的
5.自举电路设计及作用
a、为什么说自举电路是整合驱动电路的能量提供者
b、自举电路是如何实现能量补给的
c、自举电容的大小是根据什么确定的
6.上电启动电路作用。

用分立元件设计放大器教程一、功率放大器基本电路特点互补对称式OTL功率放大器基本电路如图①所示。

其中：C1为信号输入偶合元件，须注意极性应于实际电路中的电位状况保持一致。

R1和R2组成BG1的偏置电路，给BG1提供静态工作点，同时也在整个电路中起到直流负反馈作用。

要求通过R1的电流大于BG1的基极电流至少5倍，按照β为100、Ic1为2mA计算，R1应不大于6k，故给定为5.1k；C1因此也相应给定为22μ，它对20Hz信号的阻抗为362Ω；R2需根据电源采用的具体电压确定，约为R1（E/2-0.6）/0.6，按照32V电压值应取为约120K，确切值通过实际调试使BG1集电极电压为15.4V来得到。

C2与R3构成自举电路，要求R3×C2＞1/10、（R3＋R4）×Ic1＝E/2－1.2，因R4是BG1的交流负载电阻，应尽可能取大一点，R3一般取在1k之内。

按照32V电源电压值和Ic1为2mA 进行计算，R3与R4之和为7.2k，实际将R3给为820Ω、R4给为6.8k，Ic1则为1.94mA；C2因此可取给为220μ。

R5和D是BG2、BG3互补管的偏置电路元件，给BG2、BG3共同提供一个适当静态工作点，在能够消除交越失真情况下尽量取小值，根据实验结果一般取在3mA～4mA；改变R5阻值可使BG2与BG3的基极间电压降改变而实现对其静态工作的调整，与R5串联的D是为了补偿BG2、BG3发射结门坎电压随温度发生的变化，最好采用两只二极管串联起来补偿互补管发射结门坎电压随温度发生的变化，使互补管静态工作点稳定。

简化电路中省略使用一只二极管。

并联在BG2、BG3基极间的C4，可使动态工作时的ΔUAB减小，一般取为47μ；C3是防止BG1产生高频自激的交流负反馈电容，一般取为47P～200P。

BG1起电压放大作用，在该电路中被称为激励级，要求Buceo＞E、Iceo≤Ic1/400＝5μA、β＝100～200，所以应选用小功率低噪声三极管。

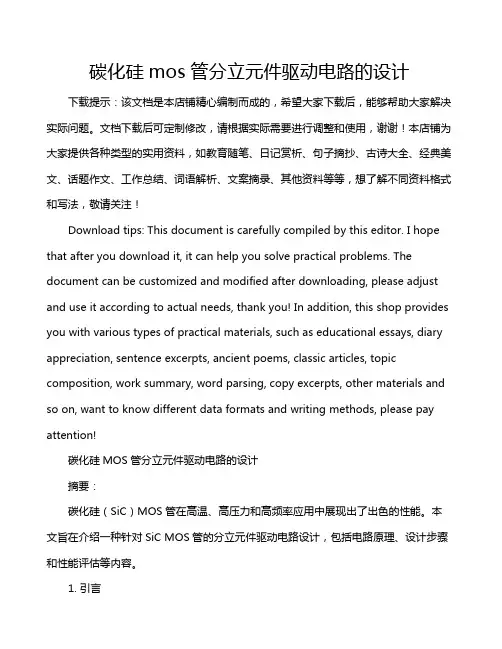

碳化硅mos管分立元件驱动电路的设计下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!碳化硅MOS管分立元件驱动电路的设计摘要：碳化硅（SiC）MOS管在高温、高压力和高频率应用中展现出了出色的性能。
