分立元件基本电路

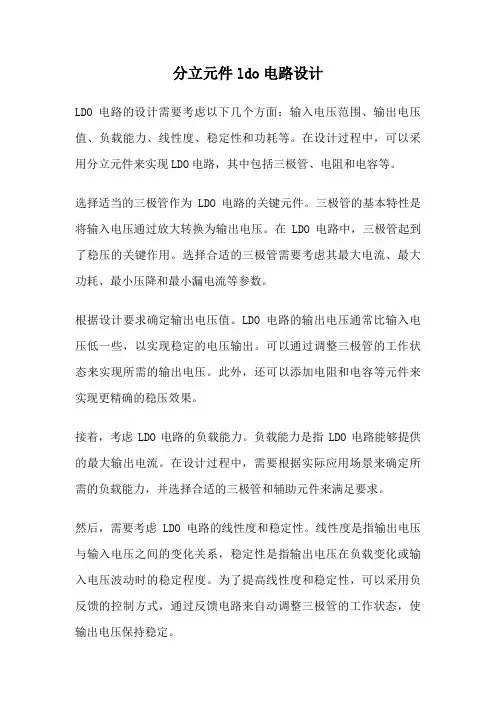

分立元件ldo电路设计LDO电路的设计需要考虑以下几个方面：输入电压范围、输出电压值、负载能力、线性度、稳定性和功耗等。

在设计过程中，可以采用分立元件来实现LDO电路，其中包括三极管、电阻和电容等。

选择适当的三极管作为LDO电路的关键元件。

三极管的基本特性是将输入电压通过放大转换为输出电压。

在LDO电路中，三极管起到了稳压的关键作用。

选择合适的三极管需要考虑其最大电流、最大功耗、最小压降和最小漏电流等参数。

根据设计要求确定输出电压值。

LDO电路的输出电压通常比输入电压低一些，以实现稳定的电压输出。

可以通过调整三极管的工作状态来实现所需的输出电压。

此外，还可以添加电阻和电容等元件来实现更精确的稳压效果。

接着，考虑LDO电路的负载能力。

负载能力是指LDO电路能够提供的最大输出电流。

在设计过程中，需要根据实际应用场景来确定所需的负载能力，并选择合适的三极管和辅助元件来满足要求。

然后，需要考虑LDO电路的线性度和稳定性。

线性度是指输出电压与输入电压之间的变化关系，稳定性是指输出电压在负载变化或输入电压波动时的稳定程度。

为了提高线性度和稳定性，可以采用负反馈的控制方式，通过反馈电路来自动调整三极管的工作状态，使输出电压保持稳定。

需要考虑LDO电路的功耗。

功耗是指电路在工作过程中消耗的电能。

为了降低功耗，可以选择低功耗的三极管和辅助元件，并且合理设计电路结构和控制方式。

设计一个分立元件的LDO电路需要考虑输入电压范围、输出电压值、负载能力、线性度、稳定性和功耗等因素。

通过选择合适的三极管和辅助元件，并合理设计电路结构和控制方式，可以实现稳定的低压差线性稳压器电路。

这样的电路在各种电子设备中广泛应用，可以提供稳定可靠的电源供给。

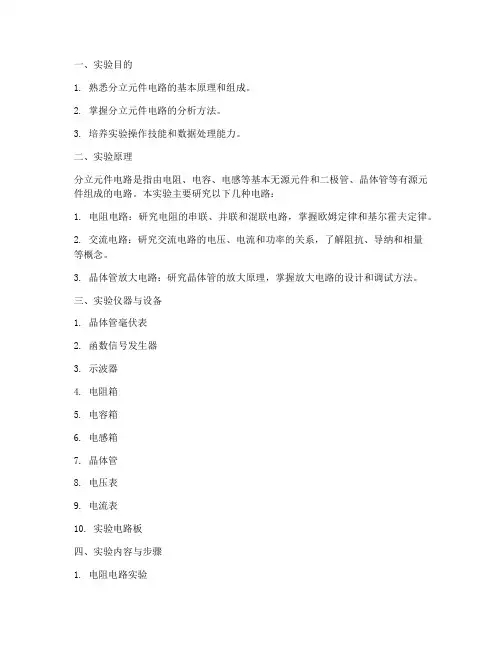

一、实验目的1. 熟悉分立元件电路的基本原理和组成。

2. 掌握分立元件电路的分析方法。

3. 培养实验操作技能和数据处理能力。

二、实验原理分立元件电路是指由电阻、电容、电感等基本无源元件和二极管、晶体管等有源元件组成的电路。

本实验主要研究以下几种电路：1. 电阻电路：研究电阻的串联、并联和混联电路，掌握欧姆定律和基尔霍夫定律。

2. 交流电路：研究交流电路的电压、电流和功率的关系，了解阻抗、导纳和相量等概念。

3. 晶体管放大电路：研究晶体管的放大原理，掌握放大电路的设计和调试方法。

三、实验仪器与设备1. 晶体管毫伏表2. 函数信号发生器3. 示波器4. 电阻箱5. 电容箱6. 电感箱7. 晶体管8. 电压表9. 电流表10. 实验电路板四、实验内容与步骤1. 电阻电路实验（1）搭建实验电路：按照电路图连接电阻、电压表和电流表。

（2）测量电阻值：使用电阻箱分别测量电路中各个电阻的阻值。

（3）验证欧姆定律：记录电压表和电流表的读数，验证欧姆定律。

（4）验证基尔霍夫定律：根据基尔霍夫定律计算电路中各支路的电流，与实际测量值进行比较。

2. 交流电路实验（1）搭建实验电路：按照电路图连接电阻、电容、电感、电压表和电流表。

（2）测量交流电路参数：使用函数信号发生器产生正弦波信号，测量电路中的电压、电流和功率。

（3）计算阻抗和导纳：根据测量数据计算电路的阻抗和导纳。

（4）分析电路特性：研究电路的幅频特性和相频特性。

3. 晶体管放大电路实验（1）搭建实验电路：按照电路图连接晶体管、电阻、电容等元件。

（2）测量晶体管参数：使用晶体管毫伏表测量晶体管的放大倍数。

（3）调整放大电路：通过调整电路参数，使放大电路达到最佳状态。

（4）测试放大电路：使用示波器观察放大电路的输出波形，分析放大电路的性能。

五、实验结果与分析1. 电阻电路实验结果：验证了欧姆定律和基尔霍夫定律的正确性。

2. 交流电路实验结果：计算出了电路的阻抗和导纳，分析了电路的幅频特性和相频特性。

实验一分立元件（由二极管三极管组成的）逻辑门电路一、实验目的1．熟悉并掌握由二极管、三极管组成的逻辑门电路。

2．掌握数字电路实验装置及示波器的使用方法。

二、实验仪器与器材1．数字电路实验装置2．双踪示波器三、预习要求1．复习二极管、三极管的开关特性。

2．了解双踪示波器的使用方法。

四、实验内容与步骤（一）二极管与门电路实验步骤：1、按图-1所示连接电路2、检查无误后，按表-1所列的真值表设置开关K、2K的状态，1开关闭合表示为“0”，开关断开或发光二极管亮表示为“1”，然后检测每次的输出端的状态填入表-1中，应符合逻辑关系式Y=AB。

（注：K=A，2K=B，Y代表发光二极管。

下同）13、根据真值表和逻辑关系式Y=AB，总结二极管与门电路的功能为“全高则高，有低则低”。

图-1 二极管与门电路表-1 真值表（二）二极管或门电路 实验步骤：1、按图-2所示连接电路。

2、检查无误后，按表-2所列的真值表设置开关1K 、2K 的状态，开关闭合表示为“1”，开关断开表示为“0”，发光二极管亮表示为“1”，然后检测每次的输出端的状态填入表-1中，应符合逻辑关系式Y=A+B 。

图-2 二极管或门电路 表-2 真值表3、根据真值表和逻辑关系式Y=A+B ，总结二极管或门电路的功能为“全低则低，有高则高”。

（三）三极管非门电路实验步骤：1、按图-3所示连接电路2、检查无误后，按表-3所列的真值表设置开关K 的状态，开关闭合表示为“1”， 开关断开表示为“0”，发光二极管亮表示为“1”，然后检测每次的输出端的状态填入表-3中，应符合逻辑关系式Y=A 。

3、根据真值表和逻辑关系式Y=A ，总结三极管非门电路的功能相当于反相器“是低则高，是高则低”。

（注：K=A ）图-3 三极管非门电路 表-3 真值表（四）三极管与非门电路实验步骤：1、按图-4所示连接电路2、检查无误后，按表-4所列的真值表设置开关1K 、2K 的状态，开关闭合表示为“0”，开关断开或发光二极管亮表示为“1”，然后检测每次的输出端的状态填入表-1中，应符合逻辑关系式Y=AB 。

分立元件原理
分立元件是电路中的单独的电子元件，其特点是能够独立进行电子功能操作。

常见的分立元件有电阻、电容和电感等。

电阻是一种能够限制电流流过的元件。

通过在电流路径上引入电阻，可以改变电路的电流大小。

电阻的阻值用欧姆（Ω）来
表示。

电容是一种能够储存电荷的元件。

它由两个带电板之间的绝缘介质组成，当电流通过电容时，电荷被储存在电场中。

电容的单位是法拉（F）。

电感是一种能够储存磁场能量的元件。

它由线圈或线圈的一部分组成，当电流通过电感时，产生的磁场储存在其中。

电感的单位是亨利（H）。

除了上述三种常见的分立元件外，还有二极管和晶体管等元件。

二极管是一种具有单向导电性的元件，可以将电流限制在一个方向上。

晶体管是一种多功能的元件，可以被用作放大器、开关和振荡器等。

不同的分立元件可以组合在一起，形成复杂的电路，实现各种电子功能。

分立元件在电子设备和电路中起着重要的作用，是电子技术的基础。

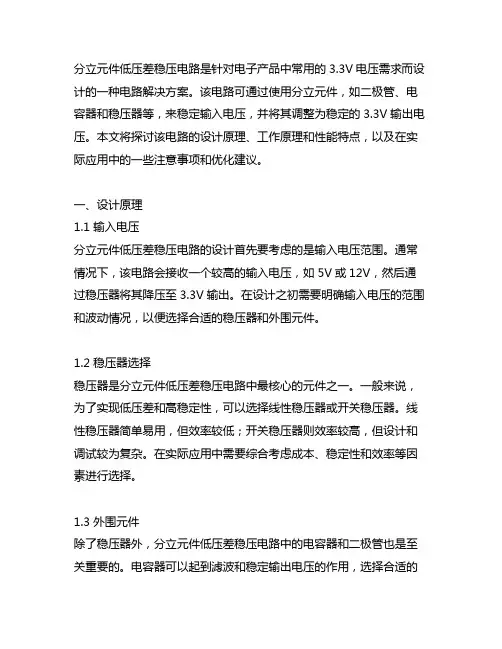

分立元件低压差稳压电路是针对电子产品中常用的3.3V电压需求而设计的一种电路解决方案。

该电路可通过使用分立元件，如二极管、电容器和稳压器等，来稳定输入电压，并将其调整为稳定的3.3V输出电压。

本文将探讨该电路的设计原理、工作原理和性能特点，以及在实际应用中的一些注意事项和优化建议。

一、设计原理1.1 输入电压分立元件低压差稳压电路的设计首先要考虑的是输入电压范围。

通常情况下，该电路会接收一个较高的输入电压，如5V或12V，然后通过稳压器将其降压至3.3V输出。

在设计之初需要明确输入电压的范围和波动情况，以便选择合适的稳压器和外围元件。

1.2 稳压器选择稳压器是分立元件低压差稳压电路中最核心的元件之一。

一般来说，为了实现低压差和高稳定性，可以选择线性稳压器或开关稳压器。

线性稳压器简单易用，但效率较低；开关稳压器则效率较高，但设计和调试较为复杂。

在实际应用中需要综合考虑成本、稳定性和效率等因素进行选择。

1.3 外围元件除了稳压器外，分立元件低压差稳压电路中的电容器和二极管也是至关重要的。

电容器可以起到滤波和稳定输出电压的作用，选择合适的电容器类型和参数可以有效提升电路的稳定性；而二极管则用于保护电路免受反向电压和过电压的损害，需要选择具有良好性能的二极管进行应用。

二、工作原理2.1 压降计算在实际设计中，需要根据输入电压和输出电压的差值来计算所需的压降。

当输入电压为5V时，需要稳压器实现的压降为1.7V（5V-3.3V），因此需要选择合适的稳压器型号和参数来满足这一要求。

2.2 稳定性调节稳定性是分立元件低压差稳压电路中一个非常重要的指标。

一般来说，稳定性可以通过稳压器内部的调节电路来实现，也可以通过外部电路来实现。

在实际设计中，需要注意保证电路的稳定性，以免受到输入电压波动的影响。

2.3 效率优化除了稳定性外，电路的效率也是需要考虑的因素之一。

在实际应用中，需要根据电路的工作条件和功耗要求来选择合适的稳压器和外围元件，以提升电路的整体效率。

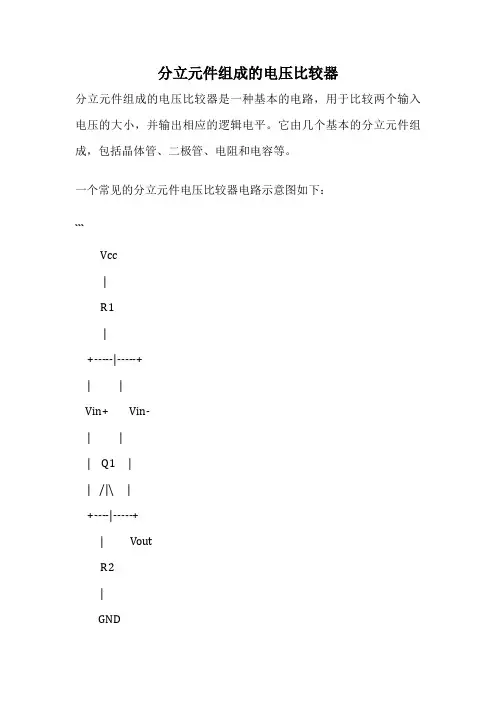

分立元件组成的电压比较器
分立元件组成的电压比较器是一种基本的电路，用于比较两个输入电压的大小，并输出相应的逻辑电平。

它由几个基本的分立元件组成，包括晶体管、二极管、电阻和电容等。

一个常见的分立元件电压比较器电路示意图如下：
```
Vcc
|
R1
|
+-----|-----+
| |
Vin+ Vin-
| |
| Q1 |
| /|\ |
+----|-----+
| Vout
R2
|
GND
```
其中，Vin+和Vin-分别是待比较的两个输入电压，Vout是输出电压，Vcc是电源电压，GND是接地。

在这个电路中，Q1是一个晶体管，用作放大器。

当Vin+大于Vin-时，Q1的基极电流增加，导致集电极电流增大，进而使输出电压Vout接近Vcc；反之，当Vin+小于Vin-时，Q1的基极电流减小，导致集电极电流减小，进而使输出电压Vout接近GND。

R1和R2是电阻，用于设置比较器的阈值电压。

通过调节它们的比例关系，可以确定比较器的阈值电压，即当Vin+与Vin-之间的电压差超过阈值时，比较器输出电压发生变化。

还可以使用二极管和电容等元件来实现更复杂的功能，如滞回特性、延时等。

这种分立元件组成的电压比较器电路简单、灵活，可以根据具体需求进行调整和修改。

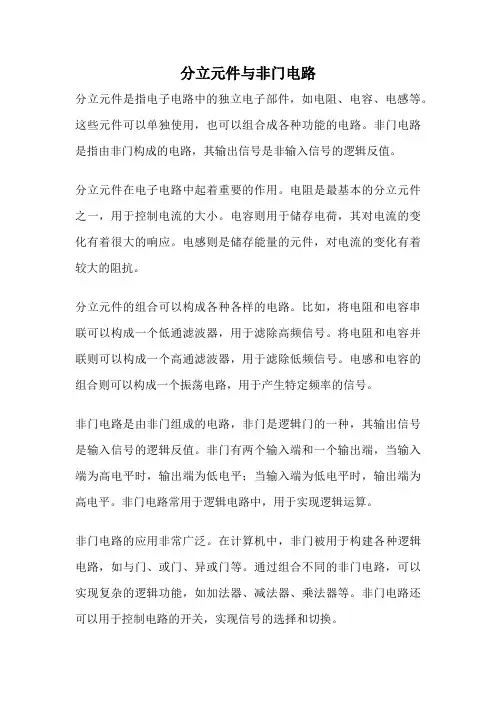

分立元件与非门电路
分立元件是指电子电路中的独立电子部件，如电阻、电容、电感等。

这些元件可以单独使用，也可以组合成各种功能的电路。

非门电路是指由非门构成的电路，其输出信号是非输入信号的逻辑反值。

分立元件在电子电路中起着重要的作用。

电阻是最基本的分立元件之一，用于控制电流的大小。

电容则用于储存电荷，其对电流的变化有着很大的响应。

电感则是储存能量的元件，对电流的变化有着较大的阻抗。

分立元件的组合可以构成各种各样的电路。

比如，将电阻和电容串联可以构成一个低通滤波器，用于滤除高频信号。

将电阻和电容并联则可以构成一个高通滤波器，用于滤除低频信号。

电感和电容的组合则可以构成一个振荡电路，用于产生特定频率的信号。

非门电路是由非门组成的电路，非门是逻辑门的一种，其输出信号是输入信号的逻辑反值。

非门有两个输入端和一个输出端，当输入端为高电平时，输出端为低电平；当输入端为低电平时，输出端为高电平。

非门电路常用于逻辑电路中，用于实现逻辑运算。

非门电路的应用非常广泛。

在计算机中，非门被用于构建各种逻辑电路，如与门、或门、异或门等。

通过组合不同的非门电路，可以实现复杂的逻辑功能，如加法器、减法器、乘法器等。

非门电路还可以用于控制电路的开关，实现信号的选择和切换。

总结来说，分立元件和非门电路在电子电路中起着重要的作用。

分立元件可以单独使用，也可以组合成各种功能的电路，用于控制电流、储存能量等。

非门电路则用于实现逻辑运算，构建各种逻辑电路。

它们的应用范围广泛，在电子领域有着重要的地位。

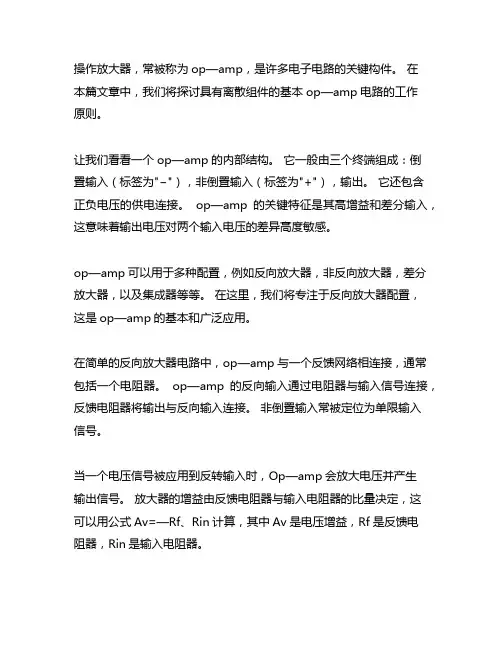

操作放大器，常被称为op—amp，是许多电子电路的关键构件。

在本篇文章中，我们将探讨具有离散组件的基本op—amp电路的工作原则。

让我们看看一个op—amp的内部结构。

它一般由三个终端组成：倒置输入（标签为"−"），非倒置输入（标签为"+"），输出。

它还包含正负电压的供电连接。

op—amp的关键特征是其高增益和差分输入，这意味着输出电压对两个输入电压的差异高度敏感。

op—amp可以用于多种配置，例如反向放大器，非反向放大器，差分放大器，以及集成器等等。

在这里，我们将专注于反向放大器配置，这是op—amp的基本和广泛应用。

在简单的反向放大器电路中，op—amp与一个反馈网络相连接，通常包括一个电阻器。

op—amp的反向输入通过电阻器与输入信号连接，反馈电阻器将输出与反向输入连接。

非倒置输入常被定位为单限输入信号。

当一个电压信号被应用到反转输入时，Op—amp会放大电压并产生输出信号。

放大器的增益由反馈电阻器与输入电阻器的比量决定，这可以用公式Av=—Rf、Rin计算，其中Av是电压增益，Rf是反馈电阻器，Rin是输入电阻器。

在理想的op—amp中，收益是无限的，输入阻碍是无限的，意味着没有流流流入倒置输入。

然而，在现实中，op—amp具有有限的收益和输入阻力，以及抵消电压和电流，这需要在实用电路设计中加以考虑。

让我们考虑一个应用，一个反向放大器用来放大传感器的弱信号。

op—amp电路为提升传感器信号提供了必要的收益，使其适合电子系统中的进一步处理。

简而言之，具有离散组件的基本op—amp电路以高收益和差分输入的原则运作。

特别是反向放大器的配置，为扩展输入信号，精确控制收益提供了方便的方法。

了解op—amp电路的工作原则对电子系统的设计和故障排除至关重要。

操作放大器是多功能组件，在电子电路中发挥关键作用，其工作原理是工程师和电路设计师的基本知识。

反向放大器的电路尤其表明在信号放大中应用了op—amp，对收益有精确的控制。

分立元件比较器电路
分立元件比较器电路是一种常用的电路，用于比较两个电压信号的大小。

通过将输入信号与参考电压进行比较，比较器可以确定哪个信号较大或较小。

这种电路常用于模拟电路和数字电路中的信号处理和控制系统中。

比较器电路通常由几个基本元件组成，包括操作放大器、参考电压源和反馈网络。

操作放大器是比较器的核心部分，它能够放大输入信号并将其与参考电压进行比较。

参考电压源则提供一个已知的电压值作为比较的参照。

反馈网络则将比较结果反馈给操作放大器，以调整输出信号。

比较器的工作原理很简单。

当输入信号的电压高于参考电压时，操作放大器的输出会饱和至高电平；当输入信号的电压低于参考电压时，操作放大器的输出则会饱和至低电平。

通过调整参考电压的值，我们可以实现不同的比较功能，比如大于、小于或等于。

分立元件比较器电路的优点之一是其灵活性。

由于使用了分立元件，我们可以根据具体需求选择不同的操作放大器、参考电压源和反馈网络，以满足不同的应用需求。

此外，分立元件比较器电路的可靠性和稳定性也较高，因为每个元件的性能都可以单独调试和更换。

然而，分立元件比较器电路也存在一些局限性。

首先，由于使用了多个分立元件，所以电路的体积比较大。

其次，由于分立元件的制
造和安装需要一定的技术和成本，所以整个电路的制造和维护也相对较为复杂。

总结来说，分立元件比较器电路是一种常用的电路，可以用于比较两个电压信号的大小。

它由操作放大器、参考电压源和反馈网络等基本元件组成。

虽然分立元件比较器电路具有一定的限制性，但其灵活性、可靠性和稳定性使其在信号处理和控制系统中得到广泛应用。

分立元件运算放大器电路工作原理
运算放大器（Operational Amplifier，简称Op-amp）是一种用于电路设计和信号处理的基本元件。

它是一种高增益、差分输入、单端输出的电子放大器，用于将输入信号放大到一个更高的电压水平。

Op-amp通常被用作反馈放大器、比较器、滤波器等等。

Op-amp的工作原理可以用一个简单的数学模型来描述，其基本性质包括很高的增益、很大的输入阻抗、很小的输出阻抗。

Op-amp的典型运算放大器电路包括一个反馈电阻网络，负反馈将输出信号直接返回到输入端，通过调节输入信号的两个节点之间的电压差实现放大器的功能。

Op-amp的典型工作模式是线性运算，即在输入端的电压信号线性增加时，输出端的电压信号也会以同样的方式增加。

在非线性运算时，输入端的电压信号变化可能会导致输出端的电压信号呈现非线性情况，例如饱和、失真等。

Op-amp在电路设计中有着广泛的应用，常见的电路包括反馈放大器、比较器、积分器、微分器、滤波器等。

其中，反馈放大器是最常见的应用，它通过负反馈网络实现输出信号与输入信号之间的稳定关系，可以实现信号放大、滤波、积分、微分等功能。

Op-amp还具有很多其他优点，例如高输入阻抗、低输出阻抗、低温漂移、高共模抑制比等。

这些特性使得Op-amp在很多应用场合都有着很好的性能表现，因此得
到了广泛的应用。

总的来说，Op-amp是一种功能强大、性能稳定的电子元器件，具有广泛的应用前景。

通过合理地设计Op-amp电路，可以实现很多种不同的功能，满足各种各样的
应用需求。

Op-amp在电子领域具有非常重要的地位，是电路设计师们必不可少的工具。

经典分立元件功放电路英文回答：Classic discrete component power amplifier circuits are widely used in audio systems. These circuits consist of individual components such as transistors, resistors, capacitors, and inductors. They are known for their simplicity, reliability, and ability to deliver high-quality audio signals.One of the most common types of discrete component power amplifier circuits is the Class AB amplifier. This amplifier combines the advantages of both Class A and Class B amplifiers. In a Class AB amplifier, two transistors are used one for the positive half of the audio signal and the other for the negative half. This allows for efficient power delivery while minimizing distortion.Another popular type of discrete component power amplifier circuit is the Class D amplifier. Unlike Class ABamplifiers, Class D amplifiers use pulse width modulation (PWM) to convert the audio signal into a series of pulses. These pulses are then amplified and filtered to reconstruct the audio signal. Class D amplifiers are known for their high efficiency and low power consumption.In addition to Class AB and Class D amplifiers, there are also Class A, Class B, and Class C amplifiers, each with their own characteristics and applications. For example, Class A amplifiers are known for their low distortion but are less efficient and generate more heat. On the other hand, Class B amplifiers are more efficient but have higher distortion levels.Discrete component power amplifier circuits can be designed and built using various topologies, such assingle-ended or push-pull configurations. Single-ended amplifiers use only one active device, while push-pull amplifiers use two devices to handle both halves of the audio signal. Push-pull amplifiers are commonly used in audio systems due to their improved efficiency and reduced distortion.When designing a discrete component power amplifier circuit, it is important to consider factors such as power output, distortion levels, and efficiency. The choice of components, such as transistors and capacitors, can greatly affect the performance of the amplifier. Additionally, proper heat sinking and thermal management are crucial to ensure the amplifier operates within safe temperature limits.In conclusion, classic discrete component power amplifier circuits are versatile and widely used in audio systems. They offer a range of options in terms ofamplifier classes and circuit topologies, allowing for customization based on specific requirements. Whether it's a Class AB amplifier for high-quality audio or a Class D amplifier for efficient power delivery, discrete component power amplifiers continue to play a significant role in audio technology.中文回答：经典的分立元件功放电路在音频系统中被广泛使用。
