高速铁路无砟轨道的维修与养护发布时间：2023-02-20T07:08:11.971Z 来源：《新型城镇化》2022年24期作者：王斌[导读] 现如今国家社会经济高速发展，人们的出行方式也越来越丰富多彩。
身份证号：6403811989022XXXX 摘要：现如今国家社会经济高速发展，人们的出行方式也越来越丰富多彩。
从非机动车到机动车，再从火车到现如今的高铁出行，这都充分体现了我国科技的高速发展。
我国的高铁速度飞快、技术领先，在世界上算得上是名列前茅的，但是照目前的发展状况来看，却还是存在一定的问题，比如高铁轨道的维护就是一个难题，我国大多数高速铁路的轨道采用无砟轨道，后期的维修与养护困难，我国在这一方面尚处在不断探索阶段，因此本文主要从高速铁路无砟轨道的特点出发进行分析和研究，深入探讨轨道的维修与养护技术。
关键词：高速铁路；无砟轨道；维修；养护引言从19世纪60年代开始，无砟轨道结构在世界各地得到发展并被广泛应用。
经过40多年的发展，无砟轨道经历数量上由少到多，技术上由浅到深、类型上由单一到多种、铺设范围上由个别地段到全线铺设的发展历程。
目前高速铁路比较发达的国家大都采用无砟轨道作为主要轨道的结构形式，具有代表性的有德国的Rheda、Zublin、Bogl，日本的板式轨道，中国的CRTS（Chinarailwaytracksystem）I、II型板式轨道、Ⅲ型轨道及CRTSI、II型双块式轨道等。
此外，在意大利、法国、奥地利、荷兰、瑞士等国均根据自己国家的铁路特点选择无砟轨道型式，在铁路上有不同程度的应用。
1无砟轨道的结构及特点1.1线路平顺性高有砟轨道采用均一性较差的天然道砟材料，在列车荷载作用下其道床肩宽、砟肩堆高、道床边坡、轨枕间距及轨枕在道床中的支撑状态相对易于变化，并导致轨道几何形变。
无砟轨道的下部结构均为现场工业化浇筑或厂预制件，可以保证其性能有较好的均一性，从而提高轨道的平顺性。
无砟轨道施工养护方案一、路基支承层混凝土养护1.混凝土振捣施工完成后，及时修整、抹平混凝土裸露面。
先用木抹完成粗平，然后再用钢抹抹平，初凝前采用钢抹拍实、压光，最后再补收细微开裂之处。
为防止混凝土表面失水产生细小裂纹，初凝收面后及时采用砼表层覆盖土工布洒水+水管滴灌+厚塑料布+棚布覆盖（隔热兼防风层）的方式养护不少于7天。
外层棚布要在侧面用片石压住以免遇到大风天气时刮翻。
2.为避免不均匀沉降引起支承层混凝土开裂，在混凝土铺设后12小时内，采用切割机切割引导假缝，即每隔3.9m切割一条深90mm、宽5mm的横向假缝，切割方向垂直于线路中心线。
切割过程采用分段掀开养护材料分段覆盖的方式进行，切好后的支承层混凝土必须再用相同的保湿养护方式继续养护，直至7天。
养护期间土工布、塑料布、棚布必须严密包住混凝土表面，设专人养护。
当气温低于5℃时，停止洒水，改用覆盖塑料薄膜、棉被的方式养护。
二、桥梁底座板混凝土养护1.混凝土振捣施工完成后，及时修整、抹平混凝土裸露面。
先用木抹完成粗平，然后再用钢抹抹平，初凝前采用钢抹拍实、压光，最后再补收细微开裂之处。
为防止混凝土表面失水产生细小裂纹，初凝收面后及时采用砼表层覆盖土工布洒水+水管滴灌+厚塑料布+棚布覆盖（隔热兼防风层）的方式养护不少于7天。
外层棚布要在侧面用片石压住以免遇到大风天气时刮翻。
2.拆模过程采用分段掀开养护材料分段覆盖的方式进行，拆模后的底座板混凝土必须再用相同的保湿养护方式继续养护，直至7天。
养护期间土工布、塑料布、棚布必须严密包住混凝土表面，设专人养护。
当气温低于5℃时，停止洒水，改用覆盖塑料薄膜、棉被的方式养护。
三、道床板混凝土养护1.工作内容混凝土振捣密实后，人工整平、抹面，采用自制整平模架控制标高收平。
收抹面分四道：第一道人工整平，第二道精平，第三道压光，第四道拍打补收。
抹面时特别注意轨枕四周、钢轨底部、螺杆调节器托盘底及轨距撑杆托盘底的收平抹面，需采用自制的加长抹子。
高速铁路无砟轨道养护维修管理探究摘要：随着高速铁路开通运营里程不断增加，无砟轨道占的比例越来越大。
本文结合无砟轨道的特点，对其养护维修技术进行了分析，并提出相关的管理建议，以期对线路质量的综合评价体系进行完善。
关键词：无砟轨道；高速铁路；技术；维修管理引言：无砟轨道是高速铁路的基础，也是高速铁路正常运行的基本保障，若出现缺陷或者是出现质量问题，都会造成巨大的损失。
对于这类问题，应尽可能地早发现、早治理，避免造成严重的损失。
一、无砟轨道主要特点概述所谓无砟轨道主要指的是利用整体水泥基结构来作为轨枕，从而取代了传统铁路工程中所使用的碎石有砟轨道。
同时在无砟轨道的施工中，其轨道板主要采用的预制钢筋混凝土构件，有效地提高了施工的效率[1]。
与传统有砟轨道相比，无砟轨道不仅耐久性比较好，后期的维护管理成本相对较低，而且对环境的污染也比较少。
但是无砟轨道对施工精度有较高的要求，在施工中必须将各项指标参数均控制在毫米级水平才能保证列车高速行驶的安全性二、无砟轨道的检测方法一般用来检测无砟轨道的方法有四种：超声回弹法、瞬变电磁法、用探测仪检测钢筋混凝土法、地质雷达法。
对于精准确定病害的位置、层间裂隙或不紧实、配筋在混凝土基础中的情况、钢筋错位、钢筋缺失、混凝土层之间是否有裂缝或者气泡、层间的密实度以及空隙大小、天窗点的数量和位置等情况，地质雷达法是最好的选择，用这种方法进行检测，具有快捷、方便、精准的优点[2]。
地质雷达法是非常好的物理探测法，其产生作用的原理是通过特殊的发射器不断地向检测体内发射电磁波，电磁波在传播的过程中，如果相遇电性不一致的目标体或界面，都会进行透射和反射。
三、高速铁路无砟轨道的养护与维修维修所遵循的原则是‘预防为主、检重于修”。
检查应依据一定的周期进行，实行检修分开的管理体制。
通过无砟轨道维修管理信息系统的构建，逐步实现智能化和信息化的维修管理。
轨道的指导维修和变化，可采用CPIII精测网。
浅析中国高铁工务维护和管理摘要: 高铁是在普通铁路基础上发展起来的高速铁路。
我国高铁建设目前正处于高速发展时期，除了高铁项目建设之外，高铁工务的维护与管理也是高铁运行时必不可少的内容。
文章针对这一情况，对我国高铁工务的维护和管理体系进行详细阐述。
关键词：高铁工务；维护；管理前言高速铁路是一系列先进技术集合而成的复杂系统工程，要实现高速铁路高速度、高密度、平稳安全的运行，必须保证系统中的各部件保持良好的工作状态。
高速铁路与既有铁路相比，无论在行车速度、行车安全还是旅客乘车舒适性上都提出更高要求，因此现有铁路、轨道的建设标准和检测维修标准已不能适应高速铁路的行车安全和维修技术需要。
本文借鉴国外发达国家高速铁路运营和维护管理经验，总结我国既有线运行管理经验基础上，构建适合我国国情的工务维修管理模式。
本文从维修管理体制建设，检测、养护、维修作业组织方式设立和养护维修信息系统建设三个方面，对我国高速铁路工务维修管理模式进行综述。
1 高铁发展及影响概述高速铁路简称高铁，它是我国经济建设的大动脉，也是提高国民经济的基础性设施。
高铁工务则是指围绕着高铁线路和桥隧设备而展开的一系列工作。
高铁的正常运行离不开轨道线路和桥梁隧道，因此线路和桥隧设备的日常维护和管理便成了保障高铁正常运行的重要性基础工作，只有充分做好工务管理工作，才能最大限度的提高铁路的运输和服务能力。
我国从1997年开始不断对铁路客运进行提速，同时加大高铁项目建设，目前我国在高铁无论在建设规模还是在运营速度、运营历程上都俨然处在了国际先进的行列，而这中间对于高铁工务设备的维护和管理也提出了更为严格的要求和标准。
在新的形势之下，需要对高铁工务设备的维护、线路的封闭状况、沿线和站区的安全管理做好严格的风险识别和防范措施，建立完善的作业流程和规章制度，尤其是对于在一线作业的职工和技术管理人员，应加强其专业水平和职业素养，确保工务系统的安全作业。
由于我国人口数量众多，这几年高铁路线大规模的投入在很大程度上提高了铁路客运能力，减轻了原有铁路运输力的负担，促进了经济和社会的快速发展。
高速铁路无砟轨道的维修与养护摘要：当前，我国部分地区城市交通出现较大压力，高速公路、航空、高铁等出行方式在一定程度上缓解了部分交通压力，其中，高铁在我国发展相对较快，也出现了一些问题，由于高速列车对碎石道床长期冲击，导致有砟轨道稳定性与平顺性发生改变。
所以，为了避免这种问题的发生，高速铁路逐步采用无砟轨道。
无砟轨道具有较好的美观性、稳定性、整体性与平顺性，并且具有后期养护维修工作量小、使用寿命长等优点。
但我国目前对无砟轨道的维修经验不足，需要在应用中总结经验，充分发挥无砟轨道的作用。
关键词：高速铁路；无砟轨道；维修养护在列车荷载反复作用下，有砟轨道残余变形累积较快，影响行车舒适性，增大养护维修工作量。
为了提高轨道在列车高速运行条件下的稳定性和平顺性，将散体道砟式的轨下基础改为混凝土类整体道床轨下基础，由此发展成无砟轨道结构形式。
目前，无砟轨道已成为我国高速铁路的主要轨道结构类型。
随着高速铁路无砟轨道线路运营里程的增多，如何对其进行科学的养护维修管理成为亟待解决的问题，备受国内外相关学者的关注。
1无砟轨道养护维修特点无砟轨道采用混凝土或沥青混合料等材料取代传统散粒道砟道床，其养护维修也出现了新的特点：（1）由“道砟+扣件”共同提供的轨道弹性基本上改为仅由扣件提供，无砟轨道对扣件的弹性精度要求也随之更高。
（2）无砟轨道几何形位由“道砟+扣件”调整变为主要通过扣件调整，扣件调整量的有限性决定了运营阶段通过养护维修作业对线路状态的调整量也非常有限。
当几何状态的修正量超过扣件可调整量时，为恢复线路质量状态进行的养护维修作业难度和养修成本大大增加。
（3）由于无砟道床的整体性，其可维修性较差，出现伤损后的维修难度大。
2无砟轨道的养护维修存在的问题现场工作的方式形式比较单一，效率不高，作业的质量也不高；检查工期的作用没有被充分发挥，分析数据的能力还有些欠缺；另一方面，养护维修无砟轨道的专业性人才较少，即使有维修养护的专业型人才，他们对于无砟轨道的理解和见识也是远远不够的。

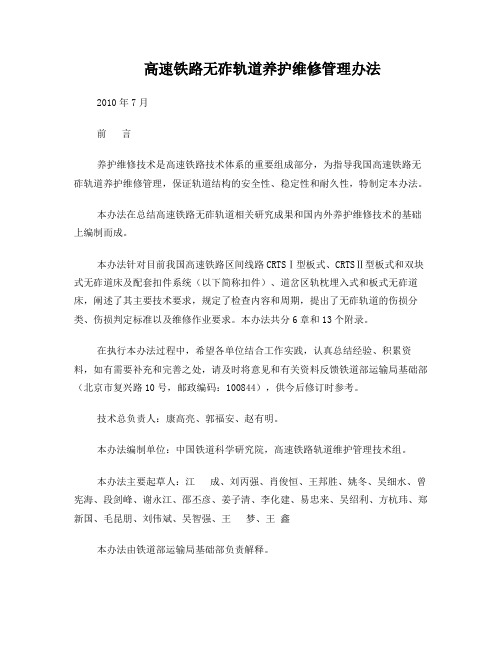

高速铁路无砟轨道养护维修管理办法2010年7月前言养护维修技术是高速铁路技术体系的重要组成部分，为指导我国高速铁路无砟轨道养护维修管理，保证轨道结构的安全性、稳定性和耐久性，特制定本办法。
本办法在总结高速铁路无砟轨道相关研究成果和国内外养护维修技术的基础上编制而成。
本办法针对目前我国高速铁路区间线路CRTSⅠ型板式、CRTSⅡ型板式和双块式无砟道床及配套扣件系统（以下简称扣件）、道岔区轨枕埋入式和板式无砟道床，阐述了其主要技术要求，规定了检查内容和周期，提出了无砟轨道的伤损分类、伤损判定标准以及维修作业要求。
本办法共分6章和13个附录。
在执行本办法过程中，希望各单位结合工作实践，认真总结经验、积累资料，如有需要补充和完善之处，请及时将意见和有关资料反馈铁道部运输局基础部（北京市复兴路10号，邮政编码：100844），供今后修订时参考。
技术总负责人：康高亮、郭福安、赵有明。
本办法编制单位：中国铁道科学研究院，高速铁路轨道维护管理技术组。
本办法主要起草人：江成、刘丙强、肖俊恒、王邦胜、姚冬、吴细水、曾宪海、段剑峰、谢永江、邵丕彦、姜子清、李化建、易忠来、吴绍利、方杭玮、郑新国、毛昆朋、刘伟斌、吴智强、王梦、王鑫本办法由铁道部运输局基础部负责解释。
目录第一章总则 1第二章维修工作内容及计划 2第一节工作分类 2第二节工作内容 2第三节工作计划 2第三章技术标准及伤损分类 4第一节无砟轨道结构技术标准 4第二节无砟道床的伤损分类 6第三节扣件技术标准 9第四节扣件失效类型 12第四章检查内容及检查周期 14第一节动态检查 14第二节静态检查 15第五章无砟道床维修主要作业要求 18 第一节CRTSⅠ型板式无砟道床 18第二节CRTSⅡ型板式无砟道床 21第三节双块式无砟道床 25第四节道岔区轨枕埋入式无砟道床 29第五节道岔区板式无砟道床 31第六章扣件维修主要作业要求 33附录一混凝土裂缝修补－表面封闭法 40附录二混凝土裂缝修补－无压注浆法 42附录三混凝土裂缝修补－低压注浆法 45附录四混凝土缺损修补方法 47附录五轨道板锚穴封端脱落修补方法 49附录六CRTSⅠ型板式无砟轨道砂浆离缝伤损修补方法 51附录七CRTSⅠ型板式无砟轨道砂浆层缺损掉块修补方法 53 附录八CRTSⅠ型板式无砟轨道砂浆层裂缝伤损修补方法 55 附录九CRTSⅠ型板式无砟轨道凸形挡台树脂伤损修补方法 57 附录十混凝土伸缩缝修补方法 59附录十一CRTSⅡ型板式无砟轨道砂浆离缝伤损修补方法 61 附录十二CRTSⅡ型板式无砟轨道充填层砂浆缺损修补方法 63 附录十三主要修补材料及机具 65第1章总则第1.1.1条为适应高速铁路运营需要，做好无砟轨道维修管理工作，提高维修管理和技术水平，保证轨道结构的安全性、稳定性和耐久性，特制定本办法。
高速铁路无砟轨道养护维修管理办法一、引言随着时代的发展，高铁交通成为现代社会重要的交通方式之一。
高速铁路作为现代铁路的重要组成部分，在运输速度和效率方面有着显著的优势。
为了确保高速铁路的安全和顺畅运营，无砟轨道的养护维修非常关键。
本文将介绍高速铁路无砟轨道养护维修的管理办法。
二、养护保养计划1.定期巡检为了及时发现轨道存在的问题，预防事故的发生，高速铁路无砟轨道需要进行定期巡检。
巡检人员应严格按照规定的频次和路线进行巡检工作，对轨道地基、轨道补偿器、橡胶垫板等零部件进行检查，确保其完好无损。
2.定期维护定期维护是确保无砟轨道良好状态的重要环节。
维护工作包括破损部分的更换、紧固件的拧紧、沉降的修复等。
定期维护应根据轨道的使用情况和实际需要进行，并制定详细的维护计划和方案。
3.应急处理高速铁路的运营时间长，临时突发事件不可避免。
为了保障铁路的正常运行，必须制定应急处理措施。
各站点应急救援队伍要迅速响应，有效处理突发事件，保障运输安全。
三、养护维修技术1.轨道补偿器更换轨道补偿器是无砟轨道的关键组成部分，对轨道的补偿起到重要作用。
定期对轨道补偿器进行检查，对发现的问题进行及时更换，确保其良好功能。
2.砟石补充无砟轨道的支撑是通过砟石来实现的。
在运营过程中，由于砟石的磨损和外力的作用，需要进行砟石补充维修工作，保持砟石的均匀分布和稳定性。
3.平衡和调整无砟轨道需要保持良好的水平和平顺度，以确保列车在行驶过程中的安全性和舒适性。
养护维修人员需要定期对轨道进行平衡和调整，以保持其良好状态。
四、技术设备支持1.养护维修车辆高速铁路无砟轨道的养护维修需要专门的车辆设备，用于巡检、维护和紧急处理。
这些车辆应保证充足的数量和良好的品质，以确保养护维修工作的顺利进行。
2.信息化支持现代化的信息化技术在高速铁路养护维修管理中起着重要作用。
通过建立养护维修信息管理系统，能够实现对养护维修工作的全面监控和数据分析，提高养护维修效率和质量。
