HBCPS646恒压供水控制器说明书

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1. 面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

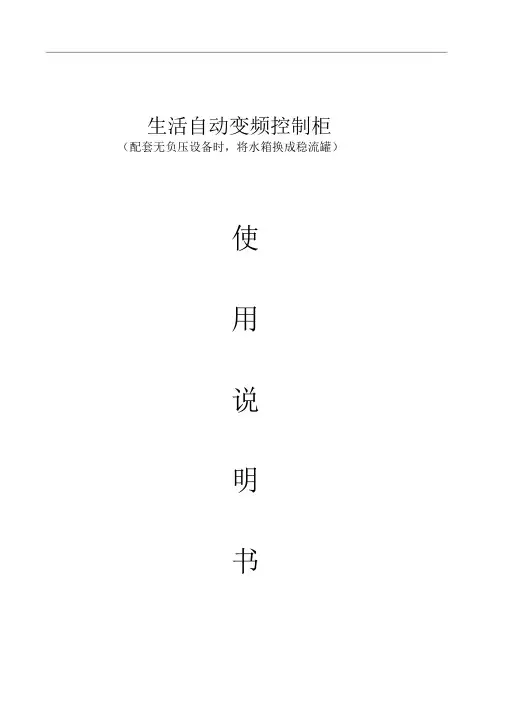

生活自动变频控制柜（配套无负压设备时，将水箱换成稳流罐）使用说明书目录目录 (1)一、概述 (2)二、设备特点、适用范围 (3)1、功能与优点 (3)2、适用范围 (3)三、设备主要技术指标及使用条件 (4)1、主要技术指标 (4)2、设备使用条件 (4)四、设备主要构成及工作原理 (4)五、变频恒压供水设备的安装接线 (5)1、控制柜外型 (5)2、控制柜规格 (7)3、禁止事项 (7)4、控制柜端子接线图 (7)5、控制设备电气安装接线要求 (8)六、设备的调试与使用 (9)1、设备的调试 (9)2、控制柜操作说明 (10)3、使用与维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11七、故障原因及对策 (11)一、概述ZHK 系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术，将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。

一般给水管网中的水压（自来水厂的一次供水压力）已很难满足用户的用水需求，除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水。

无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费。

水箱式供水的用户管网水压较稳定，具有一定的贮水能力。

但水箱（或水塔）的存在，增加了建筑物结构的承重和建筑造价，同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要。

气压式供水其实是把高位水箱移到了地面。

它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音，但气压罐的有效容积有限，水泵电机启停十分频繁，管网压力波动较大；气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。

变频调速恒压供水设备以管网水压( 或用户用水流量) 为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID),使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大；用水量减少时，频率降低，水泵转速减慢，水泵供水量亦相应减小。

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线 L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点 G1---1#泵工频运行触点G2---2#泵工频运行触点 G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

面板按钮操作说明电源开/关：该开关用来打开或者关闭该电气柜的控制电源。

系统手动/自动：该开关用来选择系统的自动的与手动，自动模式下由程序控制。

1#泵手动/自动：1#泵在手动模式下，直接以工频的方式运行。

1#泵在自动模式下，受程序控制以变频或者工频的方式运行。

2#泵手动/自动：2#泵在手动模式下，直接以工频的方式运行。

2#泵在自动模式下，受程序控制以变频或者工频的方式运行。

电阀手动/自动：比例阀在手动模式下，直接以设定的开度值打开。

比例阀在自动模式下，根据温度变化受程序控制打开或者关闭。

报警：在系统发生故障时，该处作为声光报警用，灯亮并且有蜂鸣声。

当发生报警时，应先在触摸屏上的“报警画面”查看报警原因，再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。

触摸屏操作说明1，主画面：系统上电后，首先显示的是系统示意画面。

该画面主要用来显示系统的运行情况，水泵的状态，供水压力和温度以及变频器的频率。

该画面的右上角可以显示实时的报警信息，同一时间内最多可以显示两条报警。

该画面水泵图形内部的矩形会有颜色显示，灰色停止，蓝色变频，绿色工频，红色故障。

该画面可以直接设定压力和温度，如果需要进入其他画面，需要用户名和密码。

用户名：ADMIN，密码：0000。

供水压力实际值：显示实时的供水压力值。

供水压力设定值：设定需要的供水压力。

在自动运行时，当系统跟踪压力信号时，会改变变频器的频率以实现供水压力的平衡。

高压报警设定值：当供液压力实际值大于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液高压报警。

低压报警设定值：当供液压力实际值小于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液低压报警。

(P)比例值设定(I)积分值设定(D)微分值设定：这里是三个数值用来调整变频器的输出频率，以达到压力的稳定。

根据现场情况不同，该处的三个数字也将会有微小的区别。

供水温度实际值：显示实时的供水温度值。

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TRD/T+---RS232/485通讯接口NC---空点RRD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

BPC系列变频调速恒压供水设备技术方案一、概论BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。

其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速，改变供水流量以满足管网系统的供水要求.本设备广泛应用于:●城乡水厂泵站，加压泵站；●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水；●工矿企业的生活、生产用水;●采暖、空调系统的冷热水循环系统;●污水处理;●农业排灌，园林喷灌及音乐喷泉等。

二、设备构成BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。

本设备配有2—4台主供水泵（含备用泵1台),1-2台辅助泵和1个小型气压罐。

每台泵的进出口两侧各装有一个闸阀,以便将泵退出系统进行维修。

出水侧还装有一个逆止阀，防止水倒流。

为节约占地面积，泵一般采用立式结构。

泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。

三、设备特点节能:本装置与其他的控制系统不同,它的能量损失最小，泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力.在用水量极小时,比如夜间,系统可通过气压罐供水，或辅泵(设计选配供水。

低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。

系统还加置了降低振动和噪音的减振器,合适的安装可以使噪音降低到最小.因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等.占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。

容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。

运行经济:使用变频无级调速系统可以快速调整泵的供水流量,并向用户提供合适的供水压力。

合适的工作压力使得设备的使用时间长,且泵、阀门、仪表及其他水暖器材的磨损很小，不易损坏.标准化的元器件和极大的互换性可减少大量备品备件.快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。

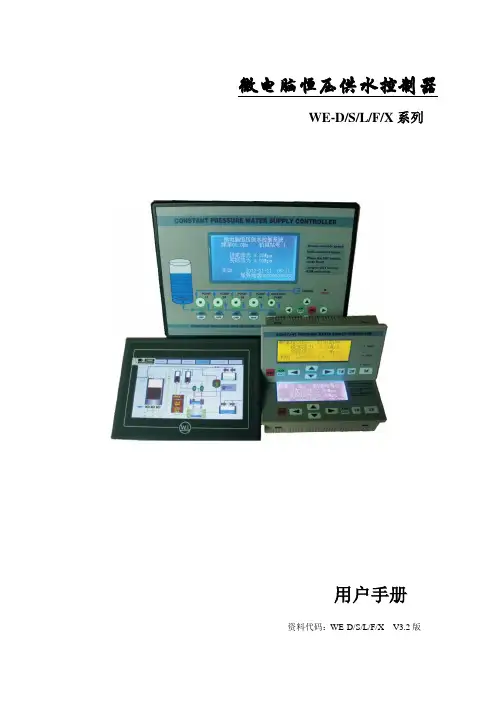

微电脑恒压供水控制器WE-D/S/L/F/X系列用户手册资料代码：WE-D/S/L/F/X V3.2版警告！只有专业的技术人员才允许安装微电脑恒压供水控制器，所有的电气安装和维修工作都必须由专业的工程师进行。

警告！微电脑恒压供水控制器是不可以在现场进行维修的机器。

不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。

警告！不要试图进行本手册中没有涉及的任何测量，器件的更换或其他维修工作，否则将可能导致保修失效，危及正常运行，延长设备停机时间和增加费用等后果。

感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全，在使用本设备前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

注意！欲获取详细的技术信息，请与当地供应商或当地微电脑恒压供水控制器代理处联系。

目录产品介绍 (3)功能明细 (3)型号代码 (5)产品规格 (6)接线端子的定义与说明 (8)控制器详细操作说明 (12)参数设定及操作方法 (19)调试指南 (21)系统工作原理 (22)常见问答 (24)有限责任 (27)产品介绍微电脑恒压供水系列产品微电脑恒压供水控制器系列产品包括D、S、L、F、X五种产品。

D、S、L、系列是一款液晶中文显示微电脑恒压供水控制产品，完美结合了最新单片机技术，做到人机界面和供水专用plc的无缝结合,同时做到了功能齐全、性能稳定，操作简便。

整体结构紧凑，美观大方。

F系列是一款分体式微电脑恒压供水控制器，配合本公司生产的GPC触摸屏一起使用，接线更加方便，整体更加高档。

X系列是一款消防供水专用控制器，配合本公司生产的GPC触摸屏一起使用，更能体现它的使用价值。

功能明细1、整机高度简洁，操作方便，外观时尚，4*12大尺寸液晶，中文汉字显示，指示信息全面，丰富而完美的中文提示，使一般的泵房管理人员无需经过复杂的培训，也能对各项操作运用自如，而无需专业工程师对其操作。

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。

BPC系列变频调速恒压供水设备技术方案一、概论BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。

其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速，改变供水流量以满足管网系统的供水要求.本设备广泛应用于:●城乡水厂泵站，加压泵站；●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水；●工矿企业的生活、生产用水;●采暖、空调系统的冷热水循环系统;●污水处理;●农业排灌，园林喷灌及音乐喷泉等。

二、设备构成BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。

本设备配有2—4台主供水泵（含备用泵1台),1-2台辅助泵和1个小型气压罐。

每台泵的进出口两侧各装有一个闸阀,以便将泵退出系统进行维修。

出水侧还装有一个逆止阀，防止水倒流。

为节约占地面积，泵一般采用立式结构。

泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。

三、设备特点节能:本装置与其他的控制系统不同,它的能量损失最小，泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力.在用水量极小时,比如夜间,系统可通过气压罐供水，或辅泵(设计选配供水。

低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。

系统还加置了降低振动和噪音的减振器,合适的安装可以使噪音降低到最小.因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等.占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。

容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。

运行经济:使用变频无级调速系统可以快速调整泵的供水流量,并向用户提供合适的供水压力。

合适的工作压力使得设备的使用时间长,且泵、阀门、仪表及其他水暖器材的磨损很小，不易损坏.标准化的元器件和极大的互换性可减少大量备品备件.快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。

恒压供水系统操作标准作业指导书1 目的为确保恒压供水供应系统稳定供应，日常操作有规可循特制定本操作规程。

2 范围本操作规程适用于厂务部所有恒压供水系统操作、维修、保养之作业人员。

3 参考文件无。

4 定义无。

5 职责恒压供水系统日常操作人员：水系统工程师，厂务部运行值班人员；恒压供水系统日常维修人员：水系统工程师主导，运行值班人员协助；6 资历与训练本系统操作适用于经过恒压供水工艺原理培训且考核合格之资格人员。

7 作业流程和内容7.1 作业流程简图7.2 系统开机操作：7.2.1 检查生产储水池液位是否正常，如水池液位偏低，请打开水池自动补水球阀进行补水，待水位正常后再行开启供水泵。

7.2.2 检查各个水泵进出口阀门位置，开启各个水泵进、出口阀门，检查水泵引水管补水阀状况，确保引水管补水阀关闭。

如系统长时间不开机请预先开启引水管补水阀进行补水确保进水管内存有足够引水方可开机。

7.2.3 闭合水泵控制柜各级开关，检查供电电压是否正常，检查TOUCHWIN文本显示器是否存有异常报警信息，如系统有报警请先检查报警原因并进行处理，待正常后按数字键“4”进行系统故障自动复位。

7.2.4 在TOUCHWIN文本显示器控制主界面上分别按不同的数字键可以进入各个分项菜单，各个分项菜单功能如（图二）；压力参数设置：供水压力设定为0.37MPa；投用泵设置：市网供水时主用水泵选择，视水泵运行时间人工定期切换；参数设定方法：通过选择键“▲”“▼”选择压力设置，按“SET后激活压力设置功能，通过组合选择键“▲”增加压力值，“▼”减小压力数值输入，数字录入完成后按“ENT”键确认完成压力设置。

压力报警参数设置参数如下；压力高限设置：0.6Mpa压力低限设置：0.05Mpa报警方式设置：选择数字键“1”或“2”完成设定，现场设定为“只报警功能”（数字键“1＝只报警”，数字键“2＝报警并停机”）加压泵手自动转换设定：选择“自动控制”（数字键“1＝自动”数字键“2＝手动”）压力偏差效正：0Mpa（具体视实际值偏差状况做校准）；压力传感器量程：1.6Mpa（同步压力传感器压力SPC）；水泵频率上下限设定如下：水泵频率上限设定：50HZ；水泵频率下限设定：30HZ；注意：如系统需要用到手动启动时，通过先设定“（图六）加压泵手自动转换“功能为“手动”控制，设定需要手动水泵的频率值后“ENT”确认，然后进入“手动状态投用泵设定”界面后按如下数字键可以完成各水泵手动启动。

使用说明：本系统分为自动操作和手动操作两部分1、启动系统首先，请将柜体内的断路器合闸，观察plc绿色运行灯是否亮起（黄灯时请将plc最右边连接器盖下的开关拨到run，红灯请关机重启，如不行请重新下载程序至plc），变频器是否正常且无报警和故障（如有故障请参见mm430手册解除故障和报警），柜门上的屏是否运行，柜门上的运行指示灯是否亮起，确定后请启动总控开关。

2、自动控制首先将柜门上手自动旋钮选为自动，接着在屏上点击且输入密码，进入监控画面，确定无报警（如有报警，请根据报警提示解除报警，如有特殊情况（如：硬件故障但不影响使用的情况）必须无视故障的，可以强制，如屏出故障后，可重启变频器），确定时间数据正确，然后点击屏上或柜体上的启动按钮。

3、手动控制首先将柜门上手自动旋钮选为手动，接着点击屏或柜体上的启动按钮，然后确定一号电机的使用方式，旋钮启动一号电机，确定二号电机的使用方式，旋钮启动二号电机。

（只能有一台电机使用变频方式，工频使用后会有一段时间的变频保护时间）4、用户密码管理员账户：0 密码：00000000操作员账户：1 密码：11111111密码可在屏中更改5、触摸屏的校准在主菜单里可以找到6、如果plc硬件损坏，可更换plc，应急时可将plc上200、203线拆下直接短接入24v。

7、如果变频器硬件损坏或故障无法排除时，请直接用手动控制中的工频（不可使用变频）。

8、校准变频数据，将变频器上的hand按下，按上键直到到达预设水压，按下p，p0003为3，查看r2266的数据并将数据输入至p2240.9、监控时间设定屏监控中的自动切换时间是指两台电机交互使用的间隔时间，自动保护时间是对工频切换至变频时对变频器的保护，应设置为工频条件下电机从工作到停止的时间。

高低频自动切换时间为，当变频使用时，变频器已达最高频率，维持一段时间后，系统会将2台电机同时开启，一台工频使用一台变频使用来满足低水压的使用需求。

生活自动变频控制柜（配套无负压设备时，将水箱换成稳流罐）使用说明书目录目录 (1)一、概述 (2)二、设备特点、适用范围 (3)1、功能与优点 (3)2、适用范围 (3)三、设备主要技术指标及使用条件 (4)1、主要技术指标 (4)2、设备使用条件 (4)四、设备主要构成及工作原理 (5)五、变频恒压供水设备的安装接线 (7)1、控制柜外型 (7)2、控制柜规格 (7)3、禁止事项 (7)4、控制柜端子接线图 (7)5、控制设备电气安装接线要求 (11)六、设备的调试与使用 (12)1、设备的调试 (12)2、控制柜操作说明 (10)3、使用与维护 (11)七、故障原因及对策 (11)一、概述ZHK系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术，将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。

一般给水管网中的水压（自来水厂的一次供水压力）已很难满足用户的用水需求，除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水。

无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费。

水箱式供水的用户管网水压较稳定，具有一定的贮水能力。

但水箱（或水塔）的存在，增加了建筑物结构的承重和建筑造价，同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要。

气压式供水其实是把高位水箱移到了地面。

它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音，但气压罐的有效容积有限，水泵电机启停十分频繁，管网压力波动较大；气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。

变频调速恒压供水设备以管网水压(或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID),使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大；用水量减少时，频率降低，水泵转速减慢，水泵供水量亦相应减小。

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。
