HUAWEI TECHNOLOGIES CO., LTD.All rights reserved Internal参考资料l《HUAWEI BSC6000数据配置手册》l《HUAWEI BSC6000系统结构与原理》l《联机帮助》l学习完此课程，您将会[掌握BSC6000的本地维护台的组网结构[掌握BSC6000数据配置原则和步骤[能够熟练掌握BSC6000的数据配置过程[掌握数据维护的常用操作概述——基本概念l数据配置：通过LMT/命令对BSC6000以及所属基站相关数据进行配置、浏览、存储、备份和恢复的过程l配置数据/静态数据：只能通过LMT/EMS发起的命令进行创建/删除/修改，并且期望后续系统重启后能够自动配置恢复的数据l状态/动态数据：在运行时刻动态创建/删除/修改的数据，这些数据一般可以通过命令查询，或者通过命令触发更改，但是不配置恢复概述——数据相关文件l最小配置数据[最小配置数据存放于LMT和GBAM服务器安装盘中，文件名为mini_Cfg_lmt.DAT，该文件中的配置数据为运行离线LMT 或者运行GBAM服务器所必须的最小数据l动态配置数据[动态配置数据是LMT和GBAM服务器在配置恢复基础上，进行数据动态配置操作后生成的数据数据配置场景l在线配置：指LMT与GBAM服务器正常通信情况下，用户通过LMT对数据进行增加、删除、修改等动态调整数据的过程[当前系统支持多用户同时登陆GBAM，但在同一时刻，只允许一个用户发起数据配置操作l离线配置：指LMT与GBAM服务器未建立通信连接情况下进行数据配置的过程[离线方式下，用户通过LMT的数据配置向导进行数据的配置，通过LMT软件的自动校验功能保证数据的完整性和准确性[离线配置的数据存储成文件后，用户可以根据需要随时通过LMT的配置恢复功能来进行配置恢复操作，将数据传到GBAM服务器并生效到业务单板上数据配置场景l数据一致性校验/同步：在GBAM-业务单板之间进行的配置数据的校验功能，可以通过命令触发执行，在发现不一致后，可以通过命令以GBAM数据为准向业务单板同步l数据升级：系统设计更改导致数据字典更改，包括增、删表，增、删属性，把系统中现有数据平滑升级为新格式数据的过程l配置回滚：当前系统配置数据因为某些原因无法正常使用时，使用某个先前保存的基线数据或者BIN配置数据恢复系统配置的过程概述——操作权限l HUAWEI BSC6000系统按照权限将用户分为五级硬件配置原则l GEIU/GOIU接口提供E1或STM-1端口，考虑到面向用户的整齐性，GEIU /GOIU单板都配置为后插板l Abis接口支持4：1，3：1，2：1和1：1四种复用模式l每块GEIUB单板最多支持512条Lapd链路l Ater接口单板数目与A接口的单板数目比例为1：4，以支持Ater 接口的复用能力l每块GDSUC单板能够处理968路话音，GDSUC单板采用N+1冗余配置，所有TC资源以资源池方式共享硬件配置原则l在LMT提供的配置操作中对单板槽位给以下规范[GGNU固定配置在GMPS/GEPS/GTCS插框的第6、7号槽位，构成主备用关系[GTNU固定配置在GMPS/GEPS/GTCS插框的第4、5号槽位，构成主备用关系[GGCK固定配置在GMPS插框的第12、13号槽位,构成主备用关系[GXPUM根据需求可配置在GMPS/GEPS插框的第0、1号槽位[GXPUC根据需求可配置在GMPS/GEPS插框的第8、9号槽位[GDSUC根据需求可配置在GTCS插框的第0～3、8～13号槽位硬件配置原则l GEIU单板必须成对配置构成主备关系[GEIUB/GOIUB根据需求可配置在GMPS/GEPS的18～27号槽位[GEIUP/GOIUP根据需求可配置在GMPS/GEPS插框的14～15号槽位[GEIUT/GOIUT根据需求可配置在GMPS/GEPS的第16～17号槽位，GTCS的14～17号槽位[GEIUA/GOIUA根据需求可配置在GTCS插框的第18～27号槽位数据配置流程l数据配置应该遵循从全局到局部的原则，基本配置流程如图所示[BSC配置，包括基本属性配置、设备数据配置以及链路配置[基站配置，包括基本属性配置、设备配置以及时隙配置[小区配置，包括配置小区属性、配置相邻小区、导入导出网优参数[载频配置，包括信道属性配置、载频属性配置LMT登陆l选择菜单『开始/程序』/华为本地维护终端/BSC6000V900R001C01B051（对应安装版本号）/BSC6000本地维护终端]，启动LMT，弹出界面[离线配置，选择[离线]，单击<确定>[在线配置，单击…，弹出界面LMT登陆l输入[BSC名]、[BSC IP]和[备注]，增加、修改或删除BSC名称及IP。
华为GSM—BSC32半永久连接原理和配置作者：郭勇来源：《硅谷》2010年第18期摘要：用于指导在华为GSM-BSS系统中实现64K链路的半永久性连接，包括半永久性连接实现原理、具体方案、建议和链路维护，尤其对GBSC32~置给予详细的指导。
关键词：半永久连接；监控时隙；数据配置中图分类号：TN91文献标识码：A文章编号：1671—7597(2010)0920029--010概述为了节约成本，利用已有的MSC-BSC、BSC-BTS之间的传输，运营商常希望BSS系统能够提供单独的64K链路，用来传送计赞、维护或者其它信息。
本文档用于指导在BSS系统中实现64K链路的半永久性连接，包括半永久性连接实现原理、具体方案及建议。
1半永久性连接各接口要求1.1半永久性连接实现实现64K链路的半永久性连接，要求BSS系统能够提供空闲的64k时隙，并在BSS系统完成内部64K链路的交换，同时对外提供E1接口，通过时隙分叉设备(俗称DXX设备)在E1接口上插入或者提取64K链路信息。
BSC和BTS均能够完成64K链路时隙的交换。
这样，64K链路的实现可以分为两部分：1)提供空闲64K时隙；2)64K时隙交换。
1.2空闲64K时隙能够提供64K空闲时隙的E1接口的设各位于完成641(时隙交换的设备两侧，从位置上大致可以分为以下几部分：A接口、Abis接口、基站部分·其中，A接口有Tc、E3M、SMI、MSM；Abis接口有32IBE；基站部分是基站接口板。
另外，在Bsc如果有空闲槽位，可以添加一块透传BIE来提供空闲64K时隙的E1接口。
由于话音时隙是16K，因此要实现6AK时隙透传功能，只有在AH上占用空闲的64K七号信令时隙，在Abis口上占用空闲64KRSL信令时隙。
如果要实现64K时隙在级连基站之间的传输，可以直接占用最后一级级连基站的空闲RSL时隙，也可以通过“站点BIE中继模式描述表”的控制基站的时隙交换来实现。
课程ME001202 GSM BTS日常维护ISSUE 4.0目录课程说明 (1)课程介绍 (1)课程目标 (1)相关资料 (1)第1章BTS维护概述 (2)1.1 BTS维护简介 (2)第2章BTS远端维护系统 (3)2.1 BTS远端维护系统简介 (3)2.1.1 基站的逻辑层次结构 (3)2.1.2 主要维护功能 (4)2.1.3 基站维护台操作步骤 (5)2.2 查看对象状态 (7)2.2.1查询站点软件版本 (8)2.2.2获取站点属性 (10)2.2.3查看小区属性 (13)2.2.4查看基带属性 (14)2.2.5查看载频属性 (15)2.2.6查看信道属性 (16)2.2.7查看信道状态 (16)2.3 改变管理状态 (18)2.3.1改变小区管理状态 (18)2.3.2 改变基带管理状态 (19)2.3.3改变载频管理状态 (20)2.3.4改变信道管理状态 (20)2.4 发送系统消息 (21)2.4.1 向小区发送系统消息 (21)2.5 对象复位 (23)2.5.1站点分级复位 (23)2.5.2 TRX分级复位 (25)2.6 单板管理 (26)2.6.1查看单板状态 (26)2.6.2对单板复位 (28)2.6.3倒换单板 (29)2.7 软件加载及激活 (30)2.7.1软件加载 (30)2.7.2软件激活 (32)2.8时钟管理 (33)2.8.1查看时钟模式 (33)2.8.2改变时钟模式 (34)2.9强制切换管理 (35)2.9.1信道强制切换 (36)2.9.2基带强制切换 (37)2.9.3小区强制切换 (37)2.10基站告警屏蔽 (38)小结 (40)第3章BTS近端维护系统 (42)3.1 BTS近端维护系统简介 (42)3.1.1近端维护简介 (42)3.1.2 近端维护台的菜单功能 (42)3.2站点维护功能 (45)3.2.1 获得﹑释放站点管理权限 (45)3.2.2 站点操作启动 (46)3.2.3 软件强制加载 (47)3.2.4软件激活 (49)3.3 小区维护功能 (50)3.3.1小区属性管理 (50)3.3.2扩展属性管理 (53)3.4基带维护功能 (54)3.4.1基带启动 (54)3.5 载频维护功能 (55)3.5.1载频属性管理 (55)3.5.2扩展属性管理 (56)3.6信道维护功能 (56)3.6.1信道属性管理 (56)3.7 单板维护功能 (57)3.7.1 单板告警 (57)3.7.2 MCK时钟设置 (58)小结 (59)附录1 基站初始化过程 (60)附录2 BTS用户维护操作指导书 (63)2.1 日常维护的目的 (63)2.2 日常维护的分类 (63)2.3 BTS日常维护表格和日常维护操作指导书的使用说明 (64)2.3.1 周维护操作指导 (64)2.3.2 月维护操作指导 (64)2.3.3 季度操作维护指导 (65)2.3.4 年度操作维护指导 (65)2.4 BTS维护记录表格 (66)附录3 GSM测试仪器的使用 (72)一、SAGEM测试手机（Test Moblie)的使用入门 (72)1、SAGEM测试手机基本功能 (72)2、SAGEM测试手机特别功能 (72)3、SAGEM测试手机基本功能菜单 (72)4、SAGEM测试手机的测试主菜单 (73)二、频谱分析仪(Spectrum Analyzer)的使用入门 (76)三、功率计（包括BIRD、R&S功率计）的使用入门 (78)四、天线分析仪Site Master S331A的使用入门 (80)五、频率计+GPS接收机的使用入门 (82)六、数字万用表的使用 (83)附录4 缩略语表 (85)ME001202 GSM BTS日常维护课程说明ISSUE 4.0课程说明课程介绍本教材对应的产品版本为：●基站硬件版本：BTS3.0和BTS312●基站软件版本：BTS33●基站OMC版本：G3OMC32.00500.06.0520B本课程介绍BTS维护台，包括远端维护台和近端维护台，具体讲述各维护功能的操作过程，参数解释，以及进行该操作的应用。
附录3-1 附录三 BSC 重要优化参数的设置说明
一．概述
近期新的BSC 入网较为频繁，在BSC 入网之后，新的BSC 所有参数都是默认参数。
我们在割接入网当天按照上海移动的《全网重要参数规范（06版）》将部分参数调整成规范值。
但是还有一些影响信能指标的参数没有罗列进去，我们认为有必要统一一下。
二．BSC 重要参数规范
参数名称
参数描述 默认值 优化值 单位 T8 跨BSC 切换时，源BSC 监控此次切换的时间计数器
140 200 0.1秒 T3103 在切换过程中，BSC 按照此计时
器在发起切换小区和目标小区同
时保留TCH 信道的时间 165
200 0.1秒 EN_INTERBAND_HO BSC 下所有小区能否使用优选频段切换开关
DISABLED ENABLED PREFERRED_BAND 优选频段选择，设成None 表示没
有优选频段，即使开启优选频段
切换，夜不起作用。
设成GSM 表
示GSM 频段优先，设成DSC 表示
DCS 频段优先。
NONE DCS External directed retry 外部小区的直接重试允许开关
ENABLED DISABLED DOWNLINK_DTX
下行链路不连续发射功能开关 DISABLED ENABLED
对于MSC 参数，于接口消息相关的参数在局方的《全网重要参数规范（06版）》上基本已经齐全了，我们不再罗列新的参数。

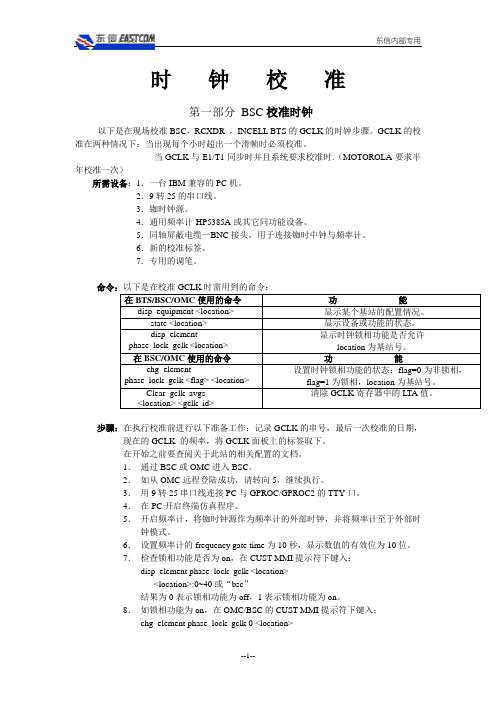

时钟校准第一部分BSC校准时钟以下是在现场校准BSC，RCXDR ，INCELL BTS的GCLK的时钟步骤。
GCLK的校准在两种情况下：当出现每个小时超出一个滑帧时必须校准。
当GCLK与E1/T1同步时并且系统要求校准时.（MOTOROLA要求半年校准一次）所需设备：1．一台IBM兼容的PC机。
2．9转25的串口线。
3．铷时钟源。
4．通用频率计-HP5385A或其它同功能设备。
5．同轴屏蔽电缆—BNC接头，用于连接铷时中钟与频率计。
6．新的校准标签。
7．专用的调笔。
步骤：在执行校准前进行以下准备工作：记录GCLK的串号，最后一次校准的日期，现在的GCLK 的频率，将GCLK面板上的标签取下。
在开始之前要查阅关于此站的相关配置的文档。
1．通过BSC或OMC进入BSC。
2．如从OMC远程登陆成功，请转向5，继续执行。
3．用9转25串口线连接PC与GPROC/GPROC2的TTY口。
4．在PC开启终端仿真程序。
5．开启频率计，将铷时钟源作为频率计的外部时钟，并将频率计至于外部时钟模式。
6．设置频率计的frequency gate time为10秒，显示数值的有效位为10位。
7．检查锁相功能是否为on，在CUST MMI提示符下键入：disp_element phase_lock_gclk <location><location>:0~40或“bsc”结果为0表示锁相功能为off，1表示锁相功能为on。
8．如锁相功能为on，在OMC/BSC的CUST MMI提示符下键入：chg_element phase_lock_gclk 0 <location>此命令将锁相功能设置为off。
9．在CUST MMI提示符下键入：disp_equip <site number>得到GCLK的device id值。
10．在CUST MMI提示符下键入：state <site number> gclk <device id> <device id> <device id>显示GCLK的状态。
华为GSM—BSC32半永久连接原理和配置作者：郭勇来源：《硅谷》2010年第18期摘要：用于指导在华为GSM-BSS系统中实现64K链路的半永久性连接，包括半永久性连接实现原理、具体方案、建议和链路维护，尤其对GBSC32~置给予详细的指导。
关键词：半永久连接；监控时隙；数据配置中图分类号：TN91文献标识码：A文章编号：1671—7597(2010)0920029--010概述为了节约成本，利用已有的MSC-BSC、BSC-BTS之间的传输，运营商常希望BSS系统能够提供单独的64K链路，用来传送计赞、维护或者其它信息。
本文档用于指导在BSS系统中实现64K链路的半永久性连接，包括半永久性连接实现原理、具体方案及建议。
1半永久性连接各接口要求1.1半永久性连接实现实现64K链路的半永久性连接，要求BSS系统能够提供空闲的64k时隙，并在BSS系统完成内部64K链路的交换，同时对外提供E1接口，通过时隙分叉设备(俗称DXX设备)在E1接口上插入或者提取64K链路信息。
BSC和BTS均能够完成64K链路时隙的交换。
这样，64K链路的实现可以分为两部分：1)提供空闲64K时隙；2)64K时隙交换。
1.2空闲64K时隙能够提供64K空闲时隙的E1接口的设各位于完成641(时隙交换的设备两侧，从位置上大致可以分为以下几部分：A接口、Abis接口、基站部分·其中，A接口有Tc、E3M、SMI、MSM；Abis接口有32IBE；基站部分是基站接口板。
另外，在Bsc如果有空闲槽位，可以添加一块透传BIE来提供空闲64K时隙的E1接口。
由于话音时隙是16K，因此要实现6AK时隙透传功能，只有在AH上占用空闲的64K七号信令时隙，在Abis口上占用空闲64KRSL信令时隙。
如果要实现64K时隙在级连基站之间的传输，可以直接占用最后一级级连基站的空闲RSL时隙，也可以通过“站点BIE中继模式描述表”的控制基站的时隙交换来实现。
