轮式拖拉机使用说明书

2014.04S D N J H1.拖拉机作业人员,应经过由生产、销售或有关主管部门组织的技能培训和安全教育。

2.拖拉机驾驶操作人员,应取得农机安全监理机构核发的相应机型拖拉机驾驶证,驾驶证应当在有效期内。

3.拖拉机应按规定在农机安全监理机构办理注册登记,领取拖拉机号牌、行驶证,并按规定悬挂号牌,随机携带行驶证。

领有号牌、行驶证的拖拉机应按规定参加定期检验并合格。

4.拖拉机驾驶操作人应详细阅读产品使用说明书,熟悉安全注意事项和安全警示标记的含义。

拖拉机投入作业前,应按使用说明书进行检查和保养,确保机械技术状态完好。

5.拖拉机驾驶操作人衣着不得妨碍驾驶操作,衣扣须系紧,不准赤足、穿拖鞋,女性驾驶人发辫不应外露;作业前应勘察道路和作业场地、清除障碍,必要时应在障碍、危险处设置明显标志。

非作业人员不应进入作业区。

6.拖拉机驾驶操作人员不得有下列行为:(1)驾驶操作与驾驶证规定不相符的拖拉机;(2)驾驶操作未按规定审验或审验不合格的拖拉机;(3)驾驶操作未按照规定登记、检验或者检验不合格的拖拉机;(4)将拖拉机交给无证人员驾驶操作;(5)携带不满十六周岁的未成年人上机作业;(6)饮酒或服用国家管制的精神药品、麻醉药品后驾驶操作拖拉机;(7)患有妨碍安全驾驶的疾病驾驶操作拖拉机;7.拖拉机的禁用(1)封存、报废和技术状态达不到安全要求的;(2)非法制造、拼装、改型或国家实行安全认证的拖拉机没有通过安全认证的;(3)安全销、安全链、防护网、防护罩等安全设施不全或不可靠的;(4)转向与制动系统工作不良的;(5)离合器结合与分离不良的;(6)发动机、传动部分有明显杂音或其它不正常现象的;(7)各部件联结松动、损坏的;(8)配套机具缺件、变形以及工作部件安装不正确及调节装置失灵的;(9)未配备有效的消防器材,夜间无安全可靠的照明设备的。

8.拖拉机的启动(1)启动时,必须将变速器置于空档位置,动力机组离合器手柄置于分离位置;(2)手摇启动,要紧握摇把,站立位置和姿势要正确,发动机启动后,应立即取出摇把;(3)绳索启动,绳索不准缠在手上,身后不准站人,人体应避开启动轮回转面。

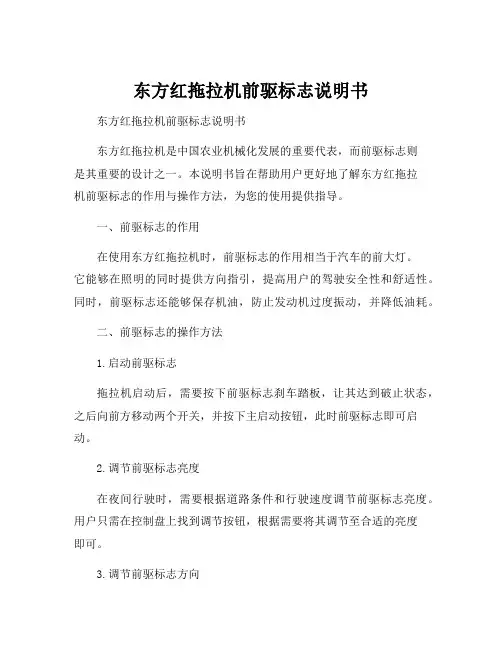

东方红拖拉机前驱标志说明书
东方红拖拉机前驱标志说明书
东方红拖拉机是中国农业机械化发展的重要代表，而前驱标志则
是其重要的设计之一。

本说明书旨在帮助用户更好地了解东方红拖拉
机前驱标志的作用与操作方法，为您的使用提供指导。

一、前驱标志的作用
在使用东方红拖拉机时，前驱标志的作用相当于汽车的前大灯。

它能够在照明的同时提供方向指引，提高用户的驾驶安全性和舒适性。

同时，前驱标志还能够保存机油，防止发动机过度振动，并降低油耗。

二、前驱标志的操作方法
1.启动前驱标志
拖拉机启动后，需要按下前驱标志刹车踏板，让其达到破止状态，之后向前方移动两个开关，并按下主启动按钮，此时前驱标志即可启动。

2.调节前驱标志亮度
在夜间行驶时，需要根据道路条件和行驶速度调节前驱标志亮度。

用户只需在控制盘上找到调节按钮，根据需要将其调节至合适的亮度
即可。

3.调节前驱标志方向
使用前驱标志时，需要根据道路条件进行方向调节。

用户只需按下方向按钮，将机器方向调整到合适的角度即可。

注意事项：
1.使用前驱标志时，应该随时注意道路行驶情况，避免因注意力分散而发生意外事故。

2.使用前驱标志前应该先检查其是否工作正常，避免使用不良的前驱标志。

3.长时间行驶时，应该注意前驱标志散放，以保证其正常工作。

综上所述，东方红拖拉机前驱标志能够提高用户的工作效率和驾驶安全性，帮助用户更好地完成农业机械化任务。

使用前驱标志时需要注意安全事项，随时关注前驱标志的正常工作。

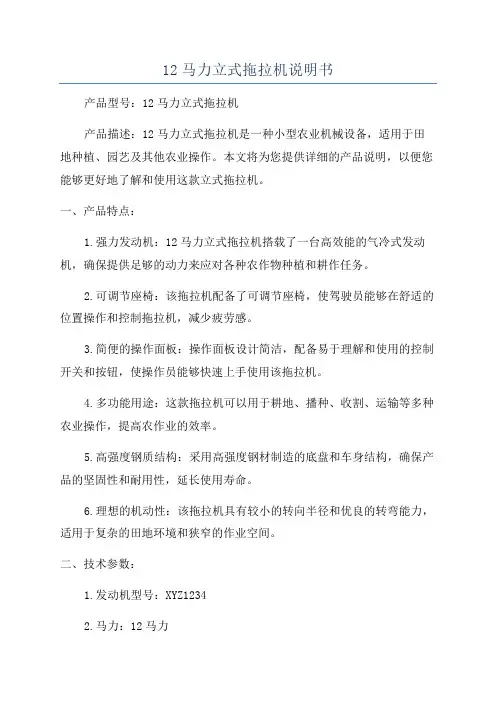

12马力立式拖拉机说明书产品型号：12马力立式拖拉机产品描述：12马力立式拖拉机是一种小型农业机械设备，适用于田地种植、园艺及其他农业操作。

本文将为您提供详细的产品说明，以便您能够更好地了解和使用这款立式拖拉机。

一、产品特点：1.强力发动机：12马力立式拖拉机搭载了一台高效能的气冷式发动机，确保提供足够的动力来应对各种农作物种植和耕作任务。

2.可调节座椅：该拖拉机配备了可调节座椅，使驾驶员能够在舒适的位置操作和控制拖拉机，减少疲劳感。

3.简便的操作面板：操作面板设计简洁，配备易于理解和使用的控制开关和按钮，使操作员能够快速上手使用该拖拉机。

4.多功能用途：这款拖拉机可以用于耕地、播种、收割、运输等多种农业操作，提高农作业的效率。

5.高强度钢质结构：采用高强度钢材制造的底盘和车身结构，确保产品的坚固性和耐用性，延长使用寿命。

6.理想的机动性：该拖拉机具有较小的转向半径和优良的转弯能力，适用于复杂的田地环境和狭窄的作业空间。

二、技术参数：1.发动机型号：XYZ12342.马力：12马力3.发动机类型：气冷式发动机4. 每缸排量：250cc5.传动系统：手动挡，前进后退切换自如6.驱动方式：后轮驱动7.轮胎型号：10.00-168.最大牵引力：≥1500N9.最大爬坡角度：20°10.使用油箱容量：15L11. 外形尺寸：长×宽×高2200mm×1100mm×1300mm12. 整机重量：450kg三、使用注意事项：1.使用前，请确保熟悉操作手册，了解各个控制开关和功能的使用方法。

2.在使用拖拉机之前，必须检查机油、燃油和冷却水的油量和质量，确保充足并符合使用要求。

3.切勿从事其他非法操作，操作员应始终保持警觉和稳定的姿势，注意安全。

4.在操控拖拉机时，请确保穿戴适当的防护设备，如安全帽、耳罩、护目镜等。

5.拖拉机在水、泥浆和不平整地面上的运行可能会导致卡住或侧翻。

XXX型液压轮式装载机使用说明书目录一、公司简介二、结构与特点三、主要技术参数四、操作与使用五、维护与保养六、常见故障及排除方法一、结构和性能特点XX型装载机是公司工程技术人员经过走访调研后根据目前用户的需求，在原05、06、08型机构的基础上用拖拉机改制的。

它广泛适用于建筑工程、市政工程、城乡园林、公路交通、车站码头、农田水利、工矿企事业单位及个人做装载和短距离运送泥砂、石灰、水泥、碎石、炉渣、矿渣、肥料、垃圾等使用。

该机具有结构简单、制作精细、价格低廉、操作灵活、维修方便、运作可靠、性能稳定、使用在狭窄场地工作等特点，尤其是当装载机间置时，还可恢复拖拉机原本的功能，实现一机多用，深受城乡用户的欢迎。

二、主要技术参数三、操作与使用一、对装载机驾驶员的要求（1）必须认真学习《柴油机使用说明书》、《变速箱使用说明书》、《拖拉机使用说明书》以及本装载机的使用说明书。

（2）熟练掌握交通规则、转载机的操作方法和结构性能。

（3）操作者要做到既是合格的驾驶员又是装载机的维修保养员。

（4）对装载机要做到例行保养和定期保养相结合，保证设备的正常运转和减少事故的发生。

二、新车走合购车单位在使用前，新车必须进行试运转，否则不得正式作业使用。

（一）空车试运转（八小时）1、机器发动后，先以低速档位运转5分钟，然后逐渐加至最高转速运转10分钟。

2、操纵工作装置，使动臂上升、下降、铲斗倾翻、收斗，约15分钟。

3、空车行驶，前进、后退各档位分别由低速到高速进行，行驶时应进行平稳的左右转向和制动等。

4、空车试运转八小时后进行下列工作：（1）全面检查各部螺栓螺母紧固情况，特别是气缸盖螺栓、排气管螺栓、前后桥固定螺栓、轮辋螺母、方向盘固定螺母等，均应全面检查一次。

（2）清洗机油滤芯及燃油滤清器滤芯。

（1）检查风扇皮带松紧度。

（2）检查蓄电池电液比重和液储量，拧紧蓄电池电缆螺母，检查电器系统各部连接处，发电机供电状况，灯光照明及转向信号等工作情况。

前言轮式装载机属于铲土运输机械类，装载机主要用来装卸成堆散料，也能进行轻度的铲掘工作。

由于它适用于建筑、农业、矿山、铁道、公路、水电等国民经济各个部门的土石方施工机械，在国内外产量与品种的发展都较快，是工程机械中的一个主要机种。

随着我国加入WTO组织和西部大开发的进程，及水电、港口、公路等基础设施建设项目的增多，国外先进工程机械先后涌入中国市场，我国工程机械设施同时面临着前所未有的机遇和挑战。

这也意味着我国工程机械行业对技术人才的技术素质提出了更高的要求。

根据装载机不同的使用要求，发展形成了不同的结构类型。

通常，按使用场合的不同，分成露天用装载机和井下用装载机；接行走系统结构不同，分成轮式装载机与履带式装载机；按卸料方式不同，分为前卸式(前端式)、后卸式与回转式装载机。

该设计主要论述露天工程用的轮式装载机的设计。

轮式装载机的设计，大致要经历：明确任务、调查研究、制订设计任务书，进行整车布置、确定整机的主要性能参数，进行各部件的方案设计与强度计算，技术设计和工艺设计，试验鉴定和修改定型等这样一些阶段。

对于装载机的设计是否成功，首先是从能否满足使用要求，好造、好用、好修，具备较高的作业生产串和较低的使用成本来衡量的。

这体现在设计工作中，就是应当使装载机具有较完善的技术经济性能与指标以及先进的部件结构方案。

作者：左凤（陕理工机械工程学院机械设计制造及其自动化专业073班陕西汉中 723003）指导教师：何亚娟摘要本次设计主要进行的工作装置的设计。

装载机采掘和卸载货物的作业是通过工作装置的运动实现的。

装载机的工作装置由铲斗，动臂、摇臂及连杆等组成。

铲斗以铲装物料；动臂和动臂油缸的作用是提升铲斗并使之与车架连接；转斗油缸通过摇臂，连杆使铲斗转动。

动臂的升降和铲斗的转动采用液压操作。

先对装载机的发展概况及设计的指导思想、特点、任务进行概述，然后确定方案，在技术设计部分罗列了ZL50装载机的主要技术性能和参数，进行了牵引特性计算，工作装置设计。

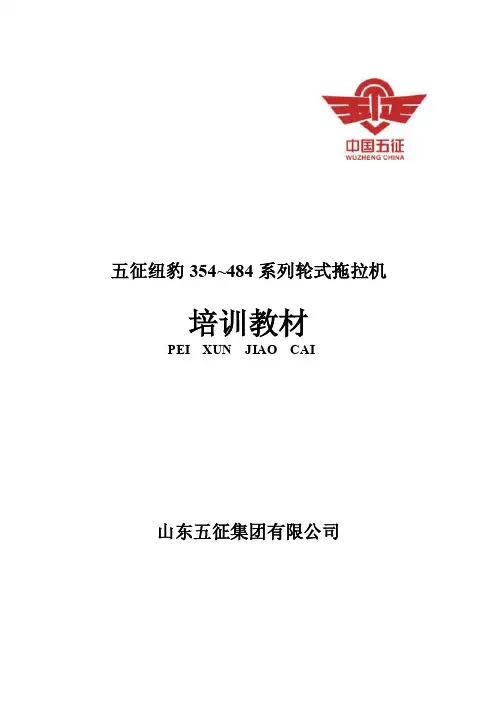

五征纽豹354~484系列轮式拖拉机培训教材PEI XUN JIAO CAI山东五征集团有限公司目录第一章安全注意事项 (1)一、总则 (1)二、拖拉机的启动 (1)三、拖拉机的驾驶 (1)四、牵引作业 (1)五、农机具的使用 (1)六、停车 (1)七、拖拉机的保养 (2)第二章整机参数 (3)一、整机参数 (3)二、发动机的主要参数 (3)三、传动系 (4)四、行走系 (4)五、气刹装置 (4)六、转向系 (5)七、油液加注量 (5)八、电器设备、仪表 (5)九、拖拉机理论速度 (6)十、工作装置 (6)第三章拖拉机的磨合 (7)一、磨合的目的 (7)二、磨合的规程 (7)第四章拖拉机的使用 (9)一、拖拉机的操纵与驾驶 (9)二、拖拉机工作装置的使用和操纵 (12)三、电器系统的使用与保养 (16)第五章拖拉机的技术保养、燃油、润滑油和水 (18)一、拖拉机的技术保养 (18)二、拖拉机的燃油、润滑油和水 (19)第六章拖拉机的调整 (21)一、离合器的结构和调整 (21)二、制动器的调整 (23)三、传动箱的结构和调整 (24)四、前轴的结构和调整 (27)五、转向器的结构和调整 (29)六、液压悬挂系统的调整 (31)第七章拖拉机的主要故障和排除方法 (33)一、离合器 (33)二、变速箱 (33)三、后桥 (33)四、制动器 (34)五、前驱动桥（四轮驱动型） (34)六、转向器及行走系 (34)七、液压系统 (35)八、电器系统 (35)第八章附录 (36)一、拖拉机润滑油表 (36)二、拖拉机主要部位螺栓及螺母扭紧力矩 (36)三、拖拉机配挂农机具类型 (37)四、五征纽豹系列拖拉机悬挂机构运动图 (38)第一章拖拉机驾驶安全规则一、总则1.拖拉机操作人员必须精力集中，谨慎驾驶，以防事故发生。

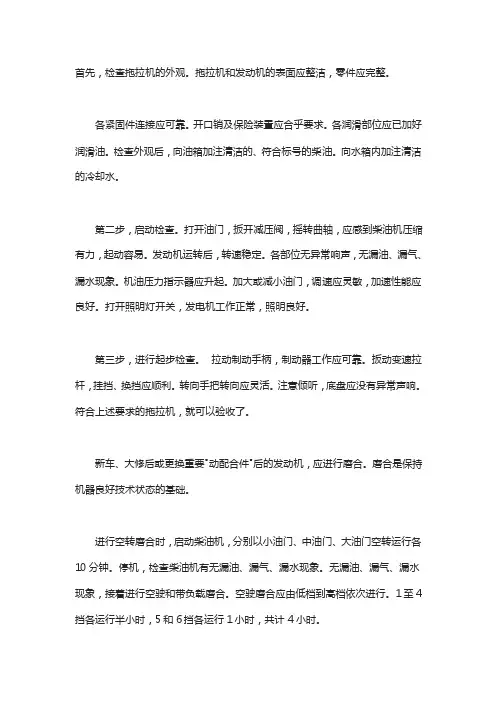

2.使用拖拉机前，一定要仔细阅读拖拉机使用说明书以及所配套柴油机的使用说明书，并严格按照使用说明书的内容和要求进行磨合、使用和保养。

首先，检查拖拉机的外观。

拖拉机和发动机的表面应整洁，零件应完整。

各紧固件连接应可靠。

开口销及保险装置应合乎要求。

各润滑部位应已加好润滑油。

检查外观后，向油箱加注清洁的、符合标号的柴油。

向水箱内加注清洁的冷却水。

第二步，启动检查。

打开油门，扳开减压阀，摇转曲轴，应感到柴油机压缩有力，起动容易。

发动机运转后，转速稳定。

各部位无异常响声，无漏油、漏气、漏水现象。

机油压力指示器应升起。

加大或减小油门，调速应灵敏，加速性能应良好。

打开照明灯开关，发电机工作正常，照明良好。

第三步，进行起步检查。

拉动制动手柄，制动器工作应可靠。

扳动变速拉杆，挂挡、换挡应顺利。

转向手把转向应灵活。

注意倾听，底盘应没有异常声响。

符合上述要求的拖拉机，就可以验收了。

新车、大修后或更换重要"动配合件"后的发动机，应进行磨合。

磨合是保持机器良好技术状态的基础。

进行空转磨合时，启动柴油机，分别以小油门、中油门、大油门空转运行各10分钟。

停机，检查柴油机有无漏油、漏气、漏水现象。

无漏油、漏气、漏水现象，接着进行空驶和带负载磨合。

空驶磨合应由低档到高档依次进行。

1至4挡各运行半小时，5和6挡各运行1小时，共计4小时。

负载磨合时，负载应由小到大依次进行。

可采用调节农具耕深来控制负载的大小。

例如：旋耕耕深5至6厘米为1/3负荷，6至7厘米为2/3负荷。

1/3负荷，1至4挡各运行3小时，共计12小时。

2/3负荷，1至4挡各运行4小时，共计16小时。

带负载磨合时，在壤土地上耕作比较适宜。

若是沙土，应适当加大耕深。

若是粘土地，应适当减小耕深。

拖拉机磨合后，润滑油中含有大量的金属粉末，必须清洗，更换润滑油。

更换润滑油的间隔是：新机器：空转磨合20分钟~1小时换一次复荷25%磨合2~4小时换一次负荷50%磨合10~15小时换一次负荷75%磨合20~30小时换一次旧机器：根据季节换不同标号的机油每连续工作100小时换一次机油更换时，趁热放出变速箱内的齿轮油。

XXX型液压轮式装载机使用说明书目录一、公司简介二、结构与特点三、主要技术参数四、操作与使用五、维护与保养六、常见故障及排除方法一、结构和性能特点XX型装载机是公司工程技术人员经过走访调研后根据目前用户的需求，在原05、06、08型机构的基础上用拖拉机改制的。

它广泛适用于建筑工程、市政工程、城乡园林、公路交通、车站码头、农田水利、工矿企事业单位及个人做装载和短距离运送泥砂、石灰、水泥、碎石、炉渣、矿渣、肥料、垃圾等使用。

该机具有结构简单、制作精细、价格低廉、操作灵活、维修方便、运作可靠、性能稳定、使用在狭窄场地工作等特点，尤其是当装载机间置时，还可恢复拖拉机原本的功能，实现一机多用，深受城乡用户的欢迎。

二、主要技术参数三、操作与使用一、对装载机驾驶员的要求（1）必须认真学习《柴油机使用说明书》、《变速箱使用说明书》、《拖拉机使用说明书》以及本装载机的使用说明书。

（2）熟练掌握交通规则、转载机的操作方法和结构性能。

（3）操作者要做到既是合格的驾驶员又是装载机的维修保养员。

（4）对装载机要做到例行保养和定期保养相结合，保证设备的正常运转和减少事故的发生。

二、新车走合购车单位在使用前，新车必须进行试运转，否则不得正式作业使用。

（一）空车试运转（八小时）1、机器发动后，先以低速档位运转5分钟，然后逐渐加至最高转速运转10分钟。

2、操纵工作装置，使动臂上升、下降、铲斗倾翻、收斗，约15分钟。

3、空车行驶，前进、后退各档位分别由低速到高速进行，行驶时应进行平稳的左右转向和制动等。

4、空车试运转八小时后进行下列工作：（1）全面检查各部螺栓螺母紧固情况，特别是气缸盖螺栓、排气管螺栓、前后桥固定螺栓、轮辋螺母、方向盘固定螺母等，均应全面检查一次。

（2）清洗机油滤芯及燃油滤清器滤芯。

（1）检查风扇皮带松紧度。

（2）检查蓄电池电液比重和液储量，拧紧蓄电池电缆螺母，检查电器系统各部连接处，发电机供电状况，灯光照明及转向信号等工作情况。

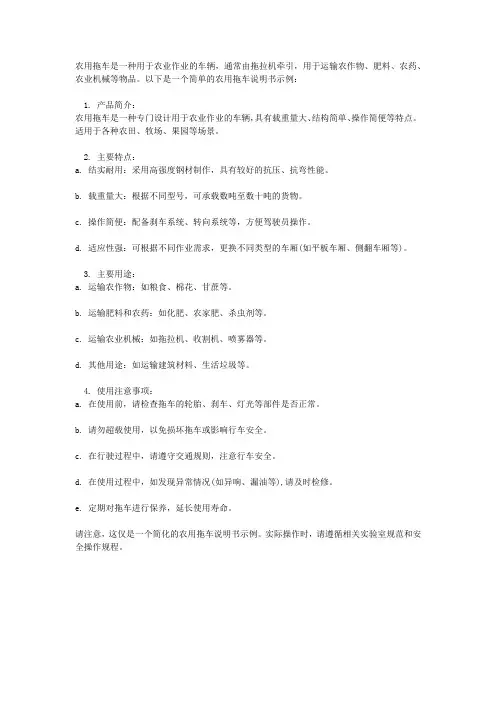

农用拖车是一种用于农业作业的车辆，通常由拖拉机牵引，用于运输农作物、肥料、农药、农业机械等物品。

以下是一个简单的农用拖车说明书示例：
1. 产品简介：
农用拖车是一种专门设计用于农业作业的车辆，具有载重量大、结构简单、操作简便等特点。

适用于各种农田、牧场、果园等场景。

2. 主要特点：
a. 结实耐用：采用高强度钢材制作，具有较好的抗压、抗弯性能。

b. 载重量大：根据不同型号，可承载数吨至数十吨的货物。

c. 操作简便：配备刹车系统、转向系统等，方便驾驶员操作。

d. 适应性强：可根据不同作业需求，更换不同类型的车厢(如平板车厢、侧翻车厢等)。

3. 主要用途：
a. 运输农作物：如粮食、棉花、甘蔗等。

b. 运输肥料和农药：如化肥、农家肥、杀虫剂等。

c. 运输农业机械：如拖拉机、收割机、喷雾器等。

d. 其他用途：如运输建筑材料、生活垃圾等。

4. 使用注意事项：
a. 在使用前，请检查拖车的轮胎、刹车、灯光等部件是否正常。

b. 请勿超载使用，以免损坏拖车或影响行车安全。

c. 在行驶过程中，请遵守交通规则，注意行车安全。

d. 在使用过程中，如发现异常情况(如异响、漏油等),请及时检修。

e. 定期对拖车进行保养，延长使用寿命。

请注意，这仅是一个简化的农用拖车说明书示例。

实际操作时，请遵循相关实验室规范和安全操作规程。

微型拖拉机旋耕机使用手册一、使用前准备1、检查发动机机油。

将发动机置于水平位置，取出机油尺并擦净油膜，再将机油尺放入注油孔内，随即取出机油尺观察油位，汽油机机油应至注油孔颈部，柴油机机油应至机油尺的中间部位，汽油机和柴油机不能交换或混合使用，若汽油机用柴机油，会使汽油机火化塞严重积碳而不能发动，若柴油机用汽机油，会使柴油机连杆瓦等运动部件快速磨损，造成柴油机损坏。

多数用户不会正确看机油尺检查机油，易犯的错误是将机油尺从机器里取出后不擦干净就看，这样看的结果是误认为机油还很多，甚至有时已经没有机油了，这样会造成烧瓦损坏发动机。

新机器第一次加足机油，机器运转20小时后应把机油放完，然后再加入新机油，目的是把机器内的残余杂质和机器磨损下来的金属粉末洗干净，机器才耐磨、耐用，要趁机器热时放尽旧油，因此此时油与杂质是混合状态，并且浓度低，易于将杂质放净。

2、检查传动箱的润滑油。

将微耕机放置在水平地面上，取出传动箱的注油孔螺塞，油位应在注油孔的下边沿，若油位低于注油孔下边沿，应补充清洁的齿轮油，若传动箱内无油或油量不足，传动箱内的齿轮和轴承等会在数分钟内损坏。

3、检查燃油箱中的燃油。

若燃油不足，应补足燃油，汽油机用90号以上的汽油，柴油机用普遍轻柴油，气温在0℃以下时，用－10号轻柴油。

加油时严禁吸烟和任何火星。

4、检查水箱中的水位（水冷式柴油发动机进行该步操作）。

将清洁水加入水箱，至浮子上升至最高处。

5、调整离合器拉线。

在不握手柄或松开手柄时（扳杆式：把扳杆向后拉时），离合器分离，耕作机（具）就不能行走，在握紧手柄时（扳杆式：把扳杆向前推时），由于张紧弹簧的拉力使张紧轮上移，使三角皮带张紧（叫做结合），耕作机（具）行走，机（具）处于工作状态。

若离合器分离不清或皮带打滑，就要调整离合器拉线螺栓，方法是：松开离合器拉线管上的锁紧螺母，用扳手调整螺栓，若是离合器分离不清，应把调整螺栓往内旋，直到离合器能分离清为止。

2BYSF-N勺轮式玉米精量播种机使用说明书(实用)2BYSF-N勺轮式玉米精量播种机使用说明书河北农哈哈机械集团有限公司前言我公司始建于1990年主要生产各种播种机旋耕机切碎机玉米收获机其中播种机连续16年全国销量第一2009年公司农哈哈商标获得中国驰名商标称号本产品排种器是在德国克莱茵公司先进的勺轮排种器基础上经过我公司技术人员结合我国农艺特点研究生产的一项具有领先技术的产品该产品设计时经过广泛调查各地区农艺情况吸收了同类产品的优点为产品设计提出了科学定向产品反复试验改进核心的排种器部件经过中国农机院的具有世界领先技术的试台架检验各项指标优秀出厂前经过严格的检验程序为产品质量和性能的提高提供有力的保障勺轮排种器是一种排种质量较好的排种器它主要用于精播玉米大豆棉花等作物诚请广大用户提出宝贵意见以便不断改进使该机具更加完美河北农哈哈机械集团有限公司7>2012年1月执行标准JBT 10293-2001机器型号意义2BYSF-N2种植和施肥机械B播种Y玉米S勺轮式F施化肥N行数如234目录一安全警示标志 1二用途和特点 3用途 3特点 3三主要技术规格 4四工作原理 5五结构与功能 6六安装与调试 8安装 812BYSF-2安装示例832BYSF-4安装示例9行距调整 9一穴一粒模式与一穴两粒模式切换 10 株距调整 10深度调整 111施肥深度的调整 112播种深度的调整11五播种量调整12六施肥量调整12七链条松紧调整12七操作与安全事项13装种与装肥13清肥与清种13余行停播法13作业14八常见故障的排除15九技术保养与保管16技术保养16保管16附件清单 16附三包凭证三包条例信息反馈表安全警示标志1该警示标志在肥斗两侧提醒作业人员应注意的事项2该警示标志在肥斗两侧提醒周围人员应注意的事项3该警示标志在护链盒上提醒作业人员应注意的事项4该警示标志在肥箱前面机手回头能看见的明显地方用途与特点一用途该机与拖拉机配套作业主要用于免耕地单粒精播或双粒精播玉米可条施晶粒状化肥一次完成开沟施肥开种沟播种覆土镇压等项等工序两行机添加铺镆机构可以完成地膜覆盖二特点排种器播种精度高粒数合格指数达到80以上采用法向充种可以高速作业当株距不小于20厘米时作业速度可达到8公里小时播种总成装有防止麦秸缠绕装置有利于一年两熟的夏播地作业穴距精确幼苗分部均匀竞争小个体优势能够充分发挥作物生长旺盛产量高各行传动轴连成一体统一驱动转速一至传动动力大即使其中一行的地轮偶然打滑也不影响该行正常播种整台机器通过唯一的变速箱改变株距可产生六种株距只要改变变速箱传动比就可将整台机器的各行株距改变变速箱操作手杆可以同时控制摆移轮径向摆和轴向移动操作快捷方便变速箱所有齿轮都选用优质钢材经过渗碳处理各传动部件都选用了优质滚动轴承性能可靠采用刮刀式覆土器可以将更多的土刮入种沟排肥盒与阻塞轮分离减小了阻塞轮的磨损提高了施肥精度主要技术规格型号 2BYsF2 2BYsF3 2BYsF4 外形尺寸长×宽×高毫米1440×1150×980 1440×1500×980 1440×1950×980 机具重量千克140 190 270 配套动力kW马力88～13212～18 11～18315～25 183～29425～40 行数 2 3 4 行距毫米428～630 428～800 428～570 株距理论单粒模式下140㎜㎜千克40 40 40 亩播种量千克15～25 15～25 15～25 伤种率≤3 ≤3 ≤3 化肥箱容积升42 68 86 种子箱容积升85×2 85×3 85×4 单粒模式下允许最大作业速度kmh0株距173㎜80株距226㎜100株距280㎜纯工作效率hm2h 亩小时02～033～45 03～04545～67 04～066～9 运输最小离地间距300㎜300㎜300㎜种床和肥床最小水平垂直间距毫米＞50 ＞50 ＞50四工作原理着重介绍排种机构工作原理该排种器主要由排种器体导种轮隔板排种勺轮排种器盖等组成隔板安装在排种器体与排种器盖之间彼此相对静止不动玉米排种勺轮安装在导种轮上圆环形隔板位于排种轮与导种轮之间与它们各有05左右间隙使其相对转动时不发生卡阻工作时种子经由排种器盖下面的进种口限量地进入排种器内下面的充种区使勺轮充种工作时勺轮与导种轮顺时针转动使充种区内的勺轮型孔进一步充种种勺转过充种区进入清种区勺轮充入的多余种子处于不稳定状态在重力和离心力的作用下多余的种子脱离种勺型孔掉回充种区当种勺轮转到排种器上面隔种板上的递种孔处时种子在重力离心力作用下掉入与种勺对应的导种轮凹槽中种勺完成向导种轮递种种子进入护种区继续转到排种器壳体下面的开口处时种子落入开沟器开好的种沟中完成排种a排种器爆炸结构图 b 工作过程图图1排种原理图五结构及功能如图2所示该机主要由机架图3防缠施肥开沟器图4播种总成图5传动系统图6施肥斗总成共五大部分组成防缠开沟器通过U型丝和方板安装于机架前梁播种总成安装于机架后梁施肥斗总成安装在机架两侧梁传动轴将各播种总成与变速箱连成一体变速箱拉板安装在机架与变速箱之间作周向定位图2整机结构图1地轮 2地轮轴 3耐磨套 4覆土器 5开沟器 6排种器 7开沟尖 8输种管接头 9防缠滚 10轴承孔链轮 11连轴盘 12支架 13种子箱 14种箱盖15输种管 16链盒17限深机构 18拉杆图5 播种总成1地轮轴2差速链轮3链条93节4变速箱5轴承孔18齿链轮 6双孔六方轴5207轴承孔18齿链轮8万向节9六方轴支撑套10单孔六方轴52011六方轴52012排肥轴13排肥链轮18齿14施肥链条82节15双联链轮2836齿16链条50节17排种链轮18齿18排种链条46节19排种器图6 传动机构六安装与调试一安装本产品有很多种机型按行数分有两行三行四行等每种机型都可以选配施肥机构不同机型安装方法基本相同机架前梁上安装防缠开沟器机架后梁上安装各播种总成播种总成分主副两种每一台播种机配一个主播种总成在播种总成的短轴管上装变速箱施肥斗安装在机架上安装时要注意以下几点1播种开沟器必须与施肥开沟器左右方向错开50mm以上避免化肥烧苗2安装各播种总成时要尽量保持各对应轴孔同心 U型丝两端螺丝要交替旋紧边拧U型丝边观察总成与支架梁的间隙要保证与梁面完整接合图6 变速箱安装。

—C1002/C1202/C1302型履带拖拉机使用保养说明书第一拖拉机股份有限公司第一装配厂二00九年三月前言东方红－C1002/C1202/C1302系列拖拉机是中国一拖集团有限公司根据市场和国内外用户对中等、大功率履带拖拉机使用要求，针对东方红－1002/1202拖拉机存在的不足而推出的农业通用型履带拖拉机。

该系列拖拉机采用了中国一拖集团有限公司与英国里卡多公司合作开发的具有国际先进水平的东方红－LR6105系列柴油发动机。

该系列发动机油耗低、启动方便。

整机动力经济性、零部件可靠性、操纵舒适性、都有较高水平。

外性美观，操纵舒适，工作效率高。

东方红－C1002/C1202/C1302型拖拉机执行标准：GB/T15370－1994《农业轮式和履带拖拉机通用技术条件》；GB/T1147－1987《内燃机通用技术条件》。

本说明书比较系统的介绍了东方红－C1002/C1202/C1302型拖拉机的安全使用规则、主要技术规格、主要部分的构造及功用、合理使用、磨合、技术保养、故障排除方法、停放和储存等。

用户在使用拖拉机前，应仔细阅读本说明书，按照技术要求驾驶、使用、维护和保养。

以保证人身安全、避免机械故障、延长整机使用寿命、节省能源、降低维修费用，以取得最大经济效益。

由于技术进步和用途的拓展，拖拉机的技术规格、结构会有改进和变化，将在说明书再版时修改补充。

未经中国一拖集团有限公司同意不得将本书翻印、出版。

中国一拖集团有限公司明确保留法律规定有关版权的一切权力，保留更改权。

本书由师宏亮、靳润生、张淑霞、王艳萍、范京红、赵亚峰、王义平、黄维靖、李文娟、李新乐、史金钟、王志超、黄佩军、张暑彩编写，杨东山、田全忠校审。

由于编者水平有限，书中错误在所难免，请读者指正。

中国一拖集团有限公司2006年2月目录第一章安全规则 (3)第一节拖拉机推土机工作安全规则 (3)第二节拖拉机推土机操作须知 (4)第二章概述 (5)第一节拖拉机主要技术规格 (5)第二节 拖拉机各部件结构特点 (6)第三节 拖拉机主要加注容积 (9)第三章拖拉机推土机的操纵和使用 (10)第一节 使用前的准备 (10)第二节 拖拉机的燃油、润滑油和冷却水 (10)第三节 拖拉机推土机的操纵和使用 (12)第四章拖拉机推土机的磨合 (19)第一节 磨合前的准备工作 (19)第二节 磨合的内容和程序 (19)第三节 磨合的技术保养 (21)第五章 拖拉机的技术保养 (22)第一节 班次技术保养 (22)第二节 一号技术保养 (23)第三节 二号技术保养 (23)第四节 三号技术保养 (23)第五节 四号技术保养 (24)第六节 液压系统的技术保养 (24)第七节 冬季使用保养技术 (25)第六章 拖拉机的结构、使用和保养 (26)第一节 柴油机各部件的结构、使用和调整 (26)第二节 底盘部分的结构、使用和调整 (26)第三节 电器系统的结构、使用和保养 (50)第七章拖拉机的停放和储存 (54)第一节 拖拉机停放和储存前的准备 (54)第二节 拖拉机库内停放和储存 (54)第三节 拖拉机露天停放和储存 (55)第八章底盘部分常见故障及其排除方法 (56)第九章附录 (63)附录1 拖拉机主要部分拧紧力矩 (63)附录2 拖拉机主要配套农具 (63)第一章安全规则第一节拖拉机工作安全规则1.1总则：1.1.1拖拉机设计的再安全可靠，操作人员也必须小心驾驶，以防事故发生。
