20种身边常见的传感器1、电阻式传感器电阻式传感器是将被测量，如位移、形变、力、加速度、湿度、温度等这些物理量转换式成电阻值这样的一种器件。
主要有电阻应变式、压阻式、热电阻、热敏、气敏、湿敏等电阻式传感器件。
2、变频功率传感器变频功率传感器通过对输入的电压、电流信号进行交流采样，再将采样值通过电缆、光纤等传输系统与数字量输入二次仪表相连，数字量输入二次仪表对电压、电流的采样值进行运算，可以获取电压有效值、电流有效值、基波电压、基波电流、谐波电压、谐波电流、有功功率、基波功率、谐波功率等参数。
3、称重传感器称重传感器是一种能够将重力转变为电信号的力→电转换装置，是电子衡器的一个关键部件。
能够实现力→电转换的传感器有多种，常见的有电阻应变式、电磁力式和电容式等。
4、电阻应变式传感器传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化。
电阻应变片主要有金属和半导体两类，金属应变片有金属丝式、箔式、薄膜式之分。
半导体应变片具有灵敏度高（通常是丝式、箔式的几十倍）、横向效应小等优点。
5、压阻式压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。
其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。
当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。
6、热电阻传感器热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，已开始采用镍、锰和铑等材料制造热电阻。
7、激光传感器利用激光技术进行测量的传感器。
它由激光器、激光检测器和测量电路组成。
激光传感器是新型测量仪表，它的优点是能实现无接触远距离测量，速度快，精度高，量程大，抗光、电干扰能力强等。
8、霍尔传感器霍尔传感器是根据霍尔效应制作的一种磁场传感器，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。
该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。
通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。
本液位计的电子元件几乎没有电容器、电感等储能元器件。
可以叠加HART通讯协议，也可以使用RS485总线通讯。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了 4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

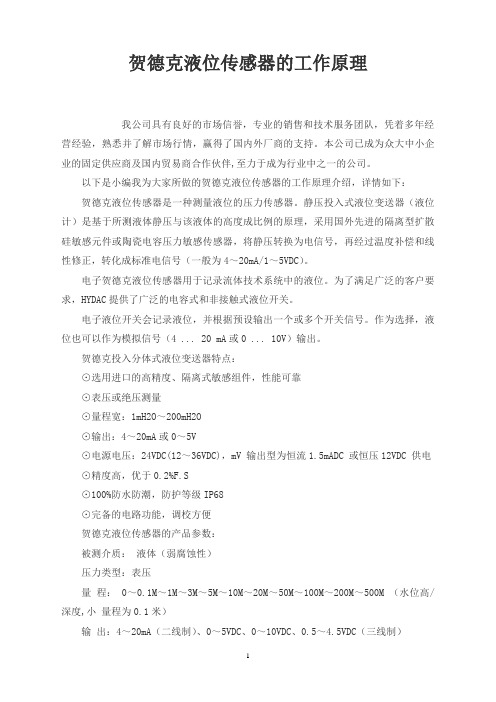

贺德克液位传感器的工作原理我公司具有良好的市场信誉，专业的销售和技术服务团队，凭着多年经营经验，熟悉并了解市场行情，赢得了国内外厂商的支持。
本公司已成为众大中小企业的固定供应商及国内贸易商合作伙伴,至力于成为行业中之一的公司。
以下是小编我为大家所做的贺德克液位传感器的工作原理介绍，详情如下：贺德克液位传感器是一种测量液位的压力传感器。
静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。
电子贺德克液位传感器用于记录流体技术系统中的液位。
为了满足广泛的客户要求，HYDAC提供了广泛的电容式和非接触式液位开关。
电子液位开关会记录液位，并根据预设输出一个或多个开关信号。
作为选择，液位也可以作为模拟信号（4 ... 20 mA或0 ... 10V）输出。
贺德克投入分体式液位变送器特点：⊙选用进口的高精度、隔离式敏感组件，性能可靠⊙表压或绝压测量⊙量程宽：1mH2O～200mH2O⊙输出：4～20mA或0～5V⊙电源电压：24VDC(12～36VDC)，mV 输出型为恒流1.5mADC 或恒压12VDC 供电⊙精度高，优于0.2%F.S⊙100%防水防潮，防护等级IP68⊙完备的电路功能，调校方便贺德克液位传感器的产品参数：被测介质：液体（弱腐蚀性）压力类型：表压量程： 0～0.1M～1M～3M～5M～10M～20M～50M～100M～200M～500M （水位高/深度,小量程为0.1米）输出：4～20mA（二线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）综合精度： ±0.25%FS、±0.5%FS供电： 24V Dc（9～36VDC）绝缘电阻： ≥1000 MΩ/100VDC负载电阻: 电流输出型：大800Ω电压输出型：大于50KΩ介质温度：-20～85℃环境温度：-20～85℃储存温度：-40～90℃相对湿度： 0～95% RH密封等级：IP68过载能力： 150%FS后，我再为大家介绍一下贺德克液位传感器的工作原理：用静压测量原理：当贺德克液位传感器投入到被测液体中某一深度时，传感器迎液面受到的压强公式为：Ρ = ρ .g.H + Po式中：P ：变送器迎液面所受压强ρ：被测液体密度g ：当地重力加速度Po ：液面上大气压H ：变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然，通过测取压强 P ，可以得到液位深度。
１． 用双法兰变送器测量液位，见图３－５。
双法兰变送器测量液位在安装时，负压室应安装在上端，正压室安装在下端，仪表本体安装在中间，这样变送器就有一个负差压，这个负差压如数值不大，可用调零的方法予以去除。
但有一定的数值时，则可用负迁移的方法来进行消除，应该注意到负迁移量程的大小只与两个法兰之间的高度之差h 及不变液位的高度Ho 的大小有关，而与变送器安装位置的高低无关。
例 已知 H ＝800mm Ho ＝250mm h ＝1300mm节流装置图3-5用双法兰测量液位图3-7被测管道呈垂直状态－27－1－2 电路板的检查 (17)2. 拆卸步骤 (17)2－1 流程传感本体 (17)2－2 电气盒 (17)2－3 传感器组件与电气盒的分离 (18)3. 重装步骤 (18)3－1 准务工作 (18)3－2 电气盒与传感器组件的连接 (18)3－3 电气盒 (19)3－4 流程传感体体 (19)3－5 3 位LED现场液晶指示 (20)3－6 零部件的互换 (20)4. 故障检修 (20)4－1 输出过大 (21)4－2 输出过小或无输出 (21)4－3 输出不稳定 (23)第二节 电容式液位和带毛细管远传法兰变送器的安装和使用1. 1151/3351型液位变送器 (25)2. 1151/3351型电容式远传差压/压力变送器 (26) 一、 1151/3351型液位变送器 1151/3351型液位变送器在使用中要注意，对于一般粘性的介质用平法兰液位变送器;对于粘性大、易沉淀和悬浮液的介质要用插入法兰液位变送器，且安装时测量膜片心须深入容器内壁部，至少和容器内壁相切。
1. 不带迁移的液位测量。
仪表安装在最低液位的同一水平高度上。
测量开口容量开口容器时，仪表负压室通大气。
测量密封容器时容器上部通负压室，此时若负压室能保持干燥，则可不装冷凝罐，并定期将罐中的冷凝液排出；排液时应将常开阀关闭，以免变送器承受单向压力见图3－2。
仪表工技师试题集及答案一、单选题（每题2分，共20分）1. 仪表工技师在进行仪表校准时，主要依据的是以下哪项标准？A. 国家标准B. 行业标准C. 企业标准D. 个人经验答案：A2. 以下哪个不是温度测量的常用仪表？A. 热电偶B. 压力表C. 温度计D. 红外测温仪答案：B3. 流量计的工作原理不包括以下哪项？A. 涡街效应B. 电磁感应C. 浮子原理D. 光电效应答案：D4. 以下哪个不是压力仪表的常见类型？A. 弹簧管式压力表B. 电容式压力传感器C. 差压变送器D. 电位计答案：D5. 液位计的工作原理不包括以下哪项？A. 浮球原理B. 电容原理C. 压力原理D. 电阻原理答案：D6. 以下哪个不是物位测量的常用仪表？A. 雷达液位计B. 超声波液位计C. 压力变送器D. 电容液位计答案：C7. 以下哪个不是流量计的常见故障？A. 传感器堵塞B. 信号线故障C. 电源故障D. 传感器过载答案：D8. 以下哪个不是仪表工技师的职责？A. 仪表的安装B. 仪表的维护C. 仪表的校准D. 仪表的销售答案：D9. 以下哪个不是仪表工技师需要掌握的基本知识？A. 电工知识B. 机械知识C. 化学知识D. 会计知识答案：D10. 仪表工技师在进行仪表故障分析时，不常用的方法是？A. 观察法B. 听诊法C. 测量法D. 猜测法答案：D二、多选题（每题3分，共15分）1. 以下哪些是仪表工技师在进行仪表校准时需要考虑的因素？A. 环境温度B. 环境湿度C. 校准设备精度D. 校准人员资质答案：ABCD2. 以下哪些是流量计的常见类型？A. 电磁流量计B. 涡街流量计C. 孔板流量计D. 热式质量流量计答案：ABCD3. 以下哪些是压力仪表的常见故障？A. 传感器损坏B. 信号线断裂C. 显示不准确D. 电源不稳定答案：ABCD4. 以下哪些是液位计的常见类型？A. 浮球液位计B. 雷达液位计C. 超声波液位计D. 电容液位计答案：ABCD5. 以下哪些是仪表工技师在进行仪表故障分析时常用的方法？A. 观察法B. 听诊法C. 测量法D. 替换法答案：ABCD三、判断题（每题2分，共10分）1. 仪表工技师在进行仪表校准时，可以忽略环境温度的影响。
UQC 系列顶装式磁性浮球液位计使 用 说 明 书安徽天康（集团）股份有限公司Ａｎｈｕｉ Ｔｉａｎｋａｎｇ（Ｇｒｏｕｐ）Ｓｈａｒｅｓ Ｃｏ．，Ｌｔｄ地址：安徽省天长市仁和南路２０号ＡＤＤ：Ｎｏ．２０ｓｏｕｔｈ Ｒｅｎｈｅ ｒｏａｄ，Ｔｉａｎｃｈａｎｇ，Ａｎｈｕｉ邮编（ＺＩＰ）：２３９３００网址Ｅ－Ｍａｉｌ：ｔｉａｎｋａｎｇｚｃｈ＠１２６．ｃｏｍ:z 概述UQC 系列顶装式磁性浮球液位计,适用于测量各种不便于侧面安装液位计的容器,特别是地下贮槽及地下贮罐内的液位测量。
液位计主要分为就地显示、远传变送器及上、下限液位报警器等几部分。
它们之间相互组合,能实现液位信号就地显示、远传数字显示、报警和远距离控制。
因此,广泛适用于石油、化工、治金、电力、轻工及医药等行业和部门。
z 结构组成及工作原理UQC 系列顶装式磁性浮球液位计主要由本体部份、就地指示器、远传变送器及上、下限液位报警器等几部分组成(结构见图1):- 1 -本体部分:包括筒体、接口法兰和磁性浮球传感器等三部分,作用是利用连通器的原理将工艺容器内的液位或界位的升降转换为磁性浮球在筒体内的上、下移动。
翻板指示器:固定在筒体上与本体部分共同组成就地指示仪表。
利用了磁耦合原理,靠磁性浮球内的磁钢驱动筒体外的双色翻板指示器转动。
从而实现液位的就地指示。
远传变送器:主要由壳体、传感器电路、转换器电路和显示表等四部分组成。
筒体内磁性浮球随液位的上、下移动使传感器电路内的阻值线性变化,再通过转换器电路将阻值变化转换为4～20mA标准DC信号,并通过显示表显示出来再通过输出端输出到控制室,实现液位的远距离监视及控制。
(远传变送器的电气原理图及电气接线图分别见图2及图3。
)图1 顶装式磁性浮球液位计结构尺寸图图2远传变送器电气原理图 图3远传变送器电气接线图 上、下限液位报警器:是一套单独挂于筒体外侧的独立的报警控制器系统,能直观地通过翻板指示器上的刻度设定上、下限的报警液位来实现远传报警或直接启停控制电路。
TI00397F/28/zh/15.12技术资料Prosonic S FMU90超声波变送器现场型外壳或顶部导轨安装外壳与FDU90/91/91F/92/93/95/96超声波传感器配套使用应用-物位测量•液体、浆料、污泥、粉料及固料的连续、非接触式物位测量，连接1个或2个超声波传感器•最大测量范围为70m (230 ft)(取决于传感器和被测介质)•限位检测(最多可连接6个继电器)•泵控制(多级泵控制)；格栅控制•可选：附加泵控制功能(泵功能测试等)•计算值：平均值、差值、总和应用-流量测量•明渠和测量堰的流量测量，连接1个或2个超声波传感器•溢流条件下，仅使用1个传感器即可同时进行液位和流量测量•流量测量带回水检测(2个传感器)或污泥检测功能•多达3个累加器和3个计数器(可清零复位)；通过数字量输入可以清零复位•计数脉冲或时间脉冲输出，用于控制外部单元优势•简单的菜单引导式操作，六行纯文本显示；15种语言可选•包络线显示，诊断快速、简便•Endress+Hauser 调试软件“FieldCare”帮助用户简便地进行仪表操作、诊断和测量点文档编制•可选：四路数字量输入(例如：泵的反馈信号)和一路外部温度输入•通过内置或外接温度传感器进行行程-时间校正•线性化功能(多达32个线性化点，自由设定)•仪表内置常用水槽和测量堰的线性化表，用户自由选择•内置流量曲线用于水槽/测量堰的在线计算•预编程泵控制程序•通过HART 或PROFIBUS DP 进行系统集成•自动检测FDU9x 传感器•可与FDU8x 系列传感器配套使用(证书 ä8)Prosonic S FMU902Endress+Hauser目录功能与系统设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3盲区距离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3行程时间校正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3干扰回波抑制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3泵控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3线性化功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4特殊功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4数据记录功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4物位测量的应用实例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5流量测量的应用实例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6通过HART 进行系统集成 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7通过PROFIBUS DP 进行系统集成 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8传感器输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8外部限位开关(可选) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8外部温度传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9模拟量输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9继电器输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9PROFIBUS DP 接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10供电电压/功率消耗/电流消耗 . . . . . . . . . . . . . . . . . . . . . . 10电气隔离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10保险丝 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11现场型外壳的端子接线腔 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11现场型外壳的电缆入口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11DIN 导轨安装型外壳的端子接线腔 . . . . . . . . . . . . . . . . . . . . 12接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13连接FDU9x 传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16同步连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17分离显示与操作单元的连接 . . . . . . . . . . . . . . . . . . . . . . . . . . 17外部开关的连接(FMU90-********B***) . . . . . . . . . . . . . . . 18温度传感器的连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18性能参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20参考操作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20最大测量误差 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20典型测量误差6) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20测量分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20工作频率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20蒸汽压的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21环境温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21储存温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21气候等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21抗振性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21电磁兼容性(EMC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21机械结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22外壳类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22现场型外壳的外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22DIN 导轨安装型外壳的外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23分离显示操作单元的外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . 24重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25可操作性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26显示与操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26操作菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26基本设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26锁定仪表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26证书和认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27CE 认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27防爆认证(Ex) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27外部标准和准则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28产品选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28供货清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29Commubox FXA195 HART . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29Commubox FXA291 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29现场型外壳的防护罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29现场型外壳的安装板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30分离型显示单元的安装适配板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30过电压保护单元HAW562 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31温度传感器FMT131 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34文档资料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35技术资料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35操作手册(适用于FMU90变送器) . . . . . . . . . . . . . . . . . . . . 35仪表功能描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35安全指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35Prosonic S FMU90Endress+Hauser 3功能与系统设计测量原理1FDU9x2Prosonic S FMU90BD ：盲区距离；D ：传感器膜片至物料表面间的距离；E ：空罐高度(零点)；F ： 满罐高度(满量程)；L ：物位；V ：体积(或质量)；Q ：流量传感器向物料表面发射超声波脉冲信号。
液位计考试试题及答案一、选择题（每题2分，共20分）1. 液位计的主要作用是什么？A. 测量液体的密度B. 测量液体的温度C. 测量液体的体积D. 测量液体的高度答案：D2. 以下哪种类型的液位计适用于高温高压环境？A. 浮球式液位计B. 磁翻板液位计C. 超声波液位计D. 电容式液位计答案：C3. 液位计的零点漂移现象通常是由什么原因引起的？A. 环境温度变化B. 测量介质变化C. 电源电压波动D. 所有以上因素答案：D4. 液位计的量程选择应基于以下哪个因素？A. 容器的高度B. 容器的直径C. 测量介质的密度D. 测量介质的粘度答案：A5. 液位计的安装位置应如何确定？A. 容器的底部B. 容器的顶部C. 容器的侧面D. 容器的中心答案：C6. 液位计的维护中，以下哪项不是必要的？A. 定期清洁B. 定期校准C. 定期更换电池D. 定期更换密封件答案：C7. 液位计的输出信号通常是什么类型的？A. 模拟信号B. 数字信号C. 模拟信号和数字信号D. 只有模拟信号答案：C8. 液位计的精度受哪些因素影响？A. 环境温度B. 测量介质的密度C. 测量介质的粘度D. 所有以上因素答案：D9. 液位计的故障诊断中，以下哪项不是常见的故障？A. 显示不准确B. 无显示C. 显示不稳定D. 无法测量液体的密度答案：D10. 液位计的校准通常需要使用什么设备？A. 标准砝码B. 标准温度计C. 标准压力计D. 标准液位计答案：D二、填空题（每题2分，共10分）1. 液位计的测量范围通常由_________和_________共同决定。
答案：容器的高度；测量介质的密度2. 在选择液位计时，需要考虑容器内的_________和_________。
答案：介质特性；操作条件3. 液位计的安装应避免在容器的_________和_________处。
答案：死角；搅拌器附近4. 液位计的维护中，定期_________可以延长其使用寿命。
本文通过对常用20种液位计工作原理的解读,从各液位计安装使用及注意事项的分析,来判断液位计可能出现的故障现象以及如何来处理,系统的了解液位计,从而为遇到工况能够在选择液位计上,做出准确的判断提供依据。
常见液位计种类1、磁翻板液位计2、浮球液位计3、钢带液位计4、雷达物位计5、磁致伸缩液位计6、射频导纳液位计7、音叉物位计8、玻璃板/玻璃管液位计9、静压式液位计10、压力液位变送器11、电容式液位计12、智能电浮筒液位计13、浮标液位计14、浮筒液位变送器15、电接点液位计16、磁敏双色电子液位计17、外测液位计18、静压式液位计19、超声波液位计20、差压式液位计(双法兰液位计常用液位计的工作原理1、磁翻板液位计磁翻板液位计:又叫磁浮子液位计,磁翻柱液位计。
原理:连通器原理,根据浮力原理和磁性耦合作用研发而成,当被测容器中的液位升降时,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板,使红白翻柱翻转180°,当液位上升时翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,面板上红白交界处为容器内液位的实际高度,从而实现液位显示。
2、浮球液位计浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球(简称浮球在被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器(磁簧开关作用,使串连入电路的元件(如定值电阻的数量发生变化,进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计它是利用力学平衡原理设计制作的。
当液位改变时,原有的力学平衡在浮子受浮力的扰动下,将通过钢带的移动达到新的平衡。
液位检测装置(浮子根据液位的情况带动钢带移动,位移传动系统通过钢带的移动策动传动销转动,进而作用于计数器来显示液位的情况。
4、雷达液位计雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
5、磁致伸缩液位计磁致伸缩液位计的传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。
在磁致伸缩液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。
在浮子内部有一组永久磁环。
当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。
通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。
6、射频导纳液位计射频导纳料位仪由传感器和控制仪表组成,传感器可采用棒式、同轴或缆式探极安装于仓顶。
传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表,控制仪表经运算处理后转换为工程量显示出来,从而实现了物位的连续测量。
7、音叉物位计音叉式物位控制器的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。
当音叉与被测介质相接触时,音叉的频率和振幅将改变,这些变化由智能电路来进行检测,处理并将之转换为一个开关信号。
8、玻璃板液位计(玻璃管液位计玻璃板式液位计是通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。
9、压力液位变送器压力式液位计采用静压测量原理,当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力的同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压Po与传感器的负压腔相连,以抵消传感器背面的Po,使传感器测得压力为:ρ.g.H,通过测取压力P,可以得到液位深度。
10、电容式液位计电容式液位计是采用测量电容的变化来测量液面的高低的。
它是一根金属棒插入盛液容器内,金属棒作为电容的一个极,容器壁作为电容的另一极。
两电极间的介质即为液体及其上面的气体。
由于液体的介电常数ε1和液面上的介电常数ε2不同,比如:ε1>ε2,则当液位升高时,电容式液位计两电极间总的介电常数值随之加大因而电容量增大。
反之当液位下降,ε值减小,电容量也减小。
所以,电容式液位计可通过两电极间的电容量的变化来测量液位的高低。
11、智能电浮筒液位计智能电浮筒液位计是根据阿基米德定律和磁藕合原理设计而成的液位测量仪表,仪表可用来测量液位、界位和密度,负责上下限位报警信号输出。
12、浮标液位计它是利用力学平衡原理设计制作的。
当液位改变时,原有的力学平衡在浮子受浮力的扰动下,将通过钢带(绳的移动达到新的平衡。
液位检测装置(浮子根据液位的情况带动钢带(绳移动,位移传动系统通过钢带(绳的移动带动现场指示装置,进而在显示装置上显示液位的情况。
13、浮筒液位变送器浮筒浸没在浮筒室内的液体中,与扭力管系统刚性连接,扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值,在这种合力作用下的扭力管扭转一定角度。
浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化,从而使扭管转角也随之变化。
该变化被传递到与扭力管刚性连接的传感器,使传感器输出电压变化,继而被电子部件放大并转换为4~20mA电流输出。
浮筒液位变送器采用微控制器与相关的电子线路测量过程变量,提供电流输出,驱动LCD显示及提供HART通信能力。
14、电接点液位计电接点水位计根据水与汽电阻率不同而设计。
测量筒的电极在水中对筒体的阻抗小。
在汽中对筒体的阻抗大。
随着水位的变化,电极在水中的数量产生变化。
转换成电阻值的变化。
传送到二次仪表,从而实现水位的显示、报警、保护联锁等功能。
15、磁敏双色电子液位计磁敏电子双色液位计是选用优质不锈钢及进口电子元件制造,显示部位采用高亮度LED双色发光管,组成柱状显示屏,通过LED光柱的红绿变化,可实现液位上、下限报警和控制。
16、外测液位计外测液位计是一种利用声纳测距原理,“微振动分析”技术从容器外测量液位的仪表。
将两个小巧的外测液位计超声波传感器一个安装在罐体的底部,另一个安装在罐体的侧壁来进行密度变化的补偿。
外测液位计传感器的信号经过微处理器转变,输出到本地显示或用户控制系统。
可以计算出罐内液体的高度和罐内液体的容积。
17、静压式液位计静压式液位变送器,将扩散硅充油芯体封装在不锈钢壳体内,前端防护帽起保护传感器膜片的作用,也能使液体流畅地接触到膜片,防水导线与外壳密封连接,通气管在电缆内与外界相连,内部结构防结露设计。
18、超声波液位计超声波液位计/物位计是由一个完整的超声波传感器和控制电路组成。
通过超声波传感器发射的超声波经液体表面反射,返回需要的时间用与计算,通过温度传感器对超声波传输过程中的温度影响进行修正,换算成液面距超声波传感器的距离,通过液晶显示并输出4mA-20mADC模拟信号,实现现场仪表远程读取。
19、差压式液位计(双法兰液位计差压液位变送器就是通过测量高低压力差,再由转换部件转换成电流信号传送到控制室的电器元件。
差压式液位计主要用于密闭有压容器的液位测量。
差压的大小同样代表了液位高度的大小。
用差压计测量气、液两相之间的差压值来得知液位高低。
液位计安装使用及注意事项玻璃管液位计的安装和使用注意事项:这种液位计在运输安装时要谨防机械撞击,以免玻璃破碎,这是必须小心的。
液位计都有各自的规格和型号,一定要选一个适合的型号,比如说一些介质要用无色透光式液位计,还有一些可能就要用要带蒸汽夹套的液位计,用来保温作用。
湿度传感器探头,,不锈钢电热管PT100传感器,铸铝加热器,加热圈流体电磁阀。
液位计安装后,当容器液体温度很高时,不能马上打开阀门,要预热一段时间,带玻璃管液位计有一定温度之后再开启阀门,目的是防止玻璃热胀冷缩导致破裂。
液位计使用过程中要定期清洗玻璃管内外壁,以免视线模糊,清洗的时候一定要把上下两个阀门关紧,以免容器液体流出,然后再把拆下来的玻璃管用水冲洗,或者用酒精浸泡。
安装的时候也要注意要小心,也要有方法。
如果是玻璃管破裂需要更换的话,就要注意拆卸和安装了,当安装好后还要试一下是否会出现渗漏,只有不出现渗漏的情况下才可投入使用。
在使用时要时常检修维护,以免生锈腐蚀导致渗漏,同时要做好使用记录和维修记录。
玻璃板液位计的安装使用注意事项:在安装时,为了确保自动密封的作用,容器内的液体必须要有一定压力,至少要大于零点二兆帕,在打开上下阀门时,阀杆退出转数不能少于四圈,因为,钢球封门时不至于碰到阀杆的顶端,以免遭到破坏。
在运输以及开箱搬运过程中,一定要注意不要碰到比较硬的东西,以免玻璃板破碎。
同样要注意规格型号,不能安装不合适规格的液位计,有些介质对液位器是有限制的,比如一些对玻璃板或者钢板有腐蚀作用的介质就不能使用。
其他维护清洁,拆洗安装跟玻璃管液位计的方法是差不多的。
磁性浮子液位计的安装使用注意事项:测量对象要考虑,如被测介质的物理和化学性质以及工作压力、温度、安装条件、液位变化的速度等;再一个就是测量和控制要求,如测量范围、测量精确度、显示方式、现场指示、远距离指示以及与计算机的接口、安全防腐、可靠性、施工方便性等,这些都是要考虑的,只有充分考虑这些,你才能够选择适合使用的。
安装的时候要保证液位计垂直,同时要保证浮子能够活动自如,安装的时候不能安装反了,其他事宜跟玻璃板玻璃管液位计是差不多的。
因此,我们只有知道各种液位计的安装使用方法才能够真正的安装好它。
磁翻板液位计的安装使用注意事项:使用之前,要用校正磁钢把液位计零位以下的小球设置成红色的,其他部位的小球则要设置成白色。
在用户自行添装伴热管路的时候,要选择非导磁的材料,比如说紫铜管之类的材质,而伴热管路的温度则要根据具体的介质来确定。
而磁翻板液位计的安装位置,也要注意避开或者远离介质的进出口处,否则会因为局部区域介质的快速变化,影响测量数据的准确性。
同时还需要注意的就是,在介质内不要含有固体的杂质,或者说带有磁性的物质,这些都会对浮球的工作造成阻碍。
在磁翻板液位计的周围,也是不允许有带有导磁性的物质接近的,也不要使用铁丝来固定液位计,这样也会影响液位计的正常工作。
在安装的时候,首先要注意的就是打开液位计的底部,将浮球装入,需要注意把带磁性的一端向上,不能装反。
在安装完毕之后,调试时应该首先打开液位计上面的引管阀门,然后缓慢的开启下面的阀门,让介质缓慢平稳的进入检测导管之内,并观察液位计上的红白球翻转是否正常,如果正常的话,把下面的引管阀门关闭,之后打开排污阀,让主导管之内的液体位置逐渐下降,就这样重复操作三次,等到确认液位计的工作正常之后,就可以投入正常的运行工作。
