漏电保护器常见的故障原因与处理方法

漏电保护器不同于断路器和隔离开关。

断路器除了有分合电路功能外，还具有短路保护功能。

隔离开关只有分合电路功能。

漏电保护器除了分合电路功能，并有短路保护功能外，还具有漏电保护功能（漏电电流在30mA——500mA不等）。

建筑供配电系统多采用TN—C—S系统。

一般设置两级漏电保护开关。

第一级设置在电源进户处的总开关处，即电源进户处的总开关选用漏电电流值为300mA——500mA的4级（L1、L2、L3和N线）的漏电开关；第二级设置在用户开关箱中的插座回路（悬挂式空调回路允许不设置漏电开关），选用漏电电流值为30mA的2级（L1或L2或L3和N线）的漏电开关。

从而防止了用电人员触电事故的发生及提高了建筑供配电系统安全运行的可靠性。

漏电保护开关故障跳闸后，万万不可将漏电保护开关的漏电流检测环节摘掉。

应根据故障跳闸现象，分析故障跳闸原因，找出解决故障方法。

漏电开关故障跳闸现象大致有6种：第1种，用电设备本身绝缘损坏，导致用电时发生漏电开关故障跳闸现象；第2种，线路潮湿绝缘强度降低，导致非用电时漏电开关故障跳闸现象；第3种，人身意外触电，导致漏电开关故障跳闸现象；第4、5、6种，施工安装时接线不正确，导致用电时发生漏电开关故障跳闸现象。

详细分析如下↓↓↓第1种：用电设备本身绝缘损坏而漏电（设备中的N线与PE线短接）。

如图1所示。

故障现象：插座回路用电时，插座回路漏电开关跳闸。

故障原因：经分析线路接线正确无误，故判断为用电设备本身绝缘损坏而漏电（设备中的N 线与PE线短接）。

解决方法：更换或维修用电设备。

第2种：线路潮湿绝缘强度降低。

如图1所示。

故障现象：不用电时，也出现AL1中的总漏电开关或插座回路漏电开关跳闸。

故障原因：经分析，线路潮湿绝缘强度降低，导致漏电流超过了漏电开关允许漏电流值。

也可能因线路短路所致。

解决方法：烘干线路，提高绝缘强度。

检查线路若是短路所致，排除短路故障。

第3种：有人触电，出现AL1中的总漏电开关或插座回路漏电开关跳闸。

分析漏电断路器的常见问题及解决办法摘要：按照过去多年的实际调查结果来看，如果能积极推广、应用漏电断路器，可以在一定程度上减少触电伤亡等各类事故发生的概率和可能性，最大化避免因为漏电而导致的火灾等事故问题，其正向效果和作用非常突出。

目前我国在漏电断路器的安装和应用上存在着一定不足，在未来，如果想要发挥出漏电断路器的最正向价值，相关技术和使用人员必须结合现存不足展开进一步的分析并且在此基础上设定科学的解决方法。

关键词：漏电断路器；常见问题；解决措施与方法目前，漏电断路器在我国的应用比较普及，但需要明确，在日常漏电断路器的选购、安装以及后期使用过程中，仍然面临着不少问题，针对这些问题，需要展开持续深入的分析，找到个中原因，然后在此基础上设定科学的解决方法，如此能最大化避免漏电断路器可能诱发的潜在问题，让漏电断路器的价值被最大化释放出来[1]。

一、漏电断路器的类型介绍按照各个要素区分，漏电断路器可以被分成多种不一样的分类，如：按检测的物理量，可以分成电压、电流这两种，而电流型又可以进一步地被细分为电磁、电子这两种类型。

电压型的漏电断路器用于变压器中性点不接地的低压电网中，这一设备的主要特点是：当人触电的时候，零线对地会出现一个大的电压，这时候电源开关就会直接跳开。

因为电压型漏电，结构复杂，受外界干扰，稳定性差，容易误动作，保护不精准，现已基本淘汰。

目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。

电流型漏电器主要是被用于变压器中性点接地的低压配电系统中，它的主要特点是，当人触电的时候由于零序电流互感器会检测到一个漏电电流值，只要这一个漏电电流的数值是高于预设值的，那么就会引起继电器的动作，让电源开关直接断开。

它是通过运算所有穿过互感器的导线的电流矢量和，感应得来的。

正常没有漏电时，矢量和为零，当有电流从穿过互感器内的导体之外的地方流走，矢量和的大小等于从其他地方泄漏的电流值。

根据设定漏电电流值的大小，动作跳闸断开电路。

漏电开关跳闸故障现象的原因及解决方法
正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器（检测互感器）的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。

当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流矢量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。

漏电开关的短路保护及过载保护功能和空气开关原理一样，这里就不讨论了。

漏电保护原理如图一所示。

以下几种漏电开关跳闸故障现象的原因及解决方法：
第1 种：漏电开关的额定电流小于线路实际工作电流，发生过载保护跳闸。

故障现象：用电负荷较大时，漏电开关跳闸。

故障原因：经分析线路接线正确无误，1、负荷计算错误导致漏电开关选错，开关的额定电流小于线路实际工作电流，导致漏电开关过载故障跳闸；2、负荷计算正确，漏电开关使用正确，人为使用大功率电器设备，导致漏电开关过载保护跳闸。

解决方法：1、更换最大允许工作电流较大的漏电开关；2、告知电器用户禁止使用大功率电器设备。

漏电保护器常见的故障与处理漏电保护器是一种常用的安全电器，通过监测电路中是否有漏电现象，及时切断电路，避免电流通过人体对人的危害。

在日常生活中，漏电保护器的使用非常普遍，但是它也会经常出现一些故障，当前常见漏电保护器的故障及处理方法主要包括以下几种：一、漏电保护器的保险丝烧断漏电保护器的保险丝是一种很廉价的配件，但是它也是一个非常重要的保护机构。

如果保险丝烧断，则漏电保护器不能起到作用，也就失去了保护人类的功能。

导致保险丝烧断的原因主要包括过流过载，短路等，因此在检查时需要仔细检查这些原因。

对于保险丝烧断的处理方法，需要仔细检查电路是否有短路或过流现象，并及时调整电路。

二、漏电保护器的漏电值不准确漏电保护器的漏电值不准确可能是由于漏电保护器内部电路出现问题所引起的。

对于这种情况，需要先检查漏电保护器的电路是否正常，是否有虚接等问题。

如果电路正常，则需要重新校准漏电保护器的漏电值，以确保漏电保护器在工作时能够准确地监测到漏电现象。

三、漏电保护器工作不灵敏漏电保护器工作不灵敏可能是由于电线接触不良引起的，也可能是由于设备老化引起的。

对于电线接触不良的情况，需要及时掌握相关技术知识来进行改善，避免出现过多的接触不良问题。

如果设备老化，需要及时维修或更新设备。

四、漏电保护器出现误动作漏电保护器出现误动作可能是由于较大电阻或异物引起的。

对于较大电阻，需要检查是否存在电阻过大的现象，并将其进行修复。

对于异物干扰的情况，需要及时安装屏蔽板、反馈电路等设备来防止干扰。

总之，漏电保护器在日常使用中可能会出现一些问题和故障，对于这些故障的解决方法，我们需要了解漏电保护器的工作原理，掌握相关技术知识，及时进行检测和维护，保证漏电保护器的正常工作，确保人员的人身安全。

漏电保护器频繁跳闸原因及技术交流漏电保护器频繁跳闸原因1.额定动作电流值设置不合理（1）末级漏保额定动作电流值设置过大。

末级漏保额定动作电流超过了30mA或者是超过用电设备额定电流两倍以上，或是选用了带延时型的漏电保护器，由于末级漏保额定动作电流的提高或保护灵敏度的下降，发生漏电故障时，末级漏保没有动作而导致上级漏电保护器动作。

末级漏保的额定动作电流值一般农村客户宜选择15mA，对大用户可选择30mA。

（2）总漏保额定动作电流设置偏小。

漏电保护装置的动作电流选择得越低，当然可以提高开关的灵敏度。

然而，任何供电回路和用电设备，绝缘电阻不可能无穷大，当有电压作用于线路和设备上时，总会有确定的正常泄漏电流存在，而农村低压电网的绝缘水平较低，正常泄漏电流较大，所以总漏电保护器额定动作电流必需大于保护范围内的最大故障漏电电流与正常泄漏电流值之和。

假如设置总漏保额定动作电流时只考虑了线路的故障漏电流，而没有考虑总漏保后的配电线路上的正常泄漏电流，当发生漏电故障时，就会导致总漏保越级跳闸。

因此，农村配电网中装置漏电保护时，应考虑到这点。

一般而言，为了保护电网牢靠运行，保证多级保护的选择性，一般上级漏电保护的额定动作电流选择为下级额定动作电流的两倍左右。

总路保护和支路保护的额定动作电流值应通过实际测量来取得线路或设备的对地泄漏电流值，支路保护投切最大动作值不超过60mA，总路保护投切最大动作值不超过150mA，总漏保应带有0.2s的延时，这样可提高漏电保护范围内末级和其上一级漏电保护器动作的选择性。

2.在保护范围内未形成有效的“三级”漏电保护体系（1）漏电保护器布局不合理。

由于农村低压照明线路乱拉乱挂现象比较多、导线绝缘不好常常漏电，农忙季节收割机、抽水泵、小电焊机等随机使用性比较强，简单造成接地，并且没有经过漏电保护器等原因，再加上在安装中没有依照实际情况对漏电保护器进行合理布局，未形成有效“三级”漏电保护体系，造成了总漏电保护器频繁跳闸，停电范围较大。

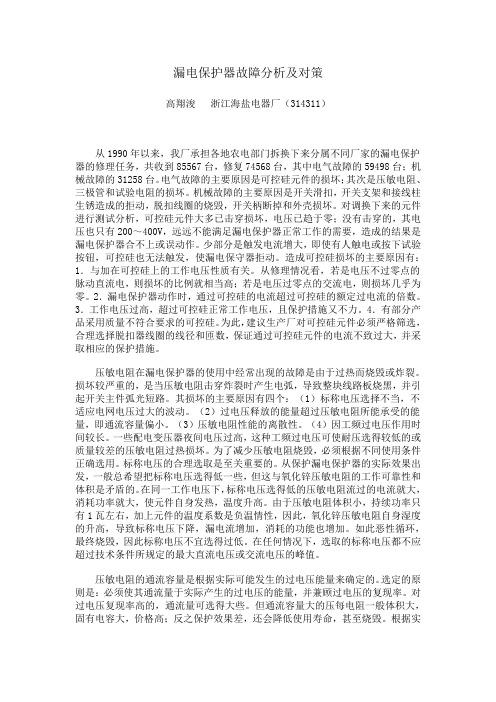

漏电保护器故障分析及对策高翔浚浙江海盐电器厂（314311）从1990年以来，我厂承担各地农电部门拆换下来分属不同厂家的漏电保护器的修理任务，共收到85567台，修复74568台，其中电气故障的59498台；机械故障的31258台。

电气故障的主要原因是可控硅元件的损坏；其次是压敏电阻、三极管和试验电阻的损坏。

机械故障的主要原因是开关滑扣，开关支架和接线柱生锈造成的拒动，脱扣线圈的烧毁，开关柄断掉和外壳损坏。

对调换下来的元件进行测试分析，可控硅元件大多已击穿损坏，电压已趋于零；没有击穿的，其电压也只有200～400V，远远不能满足漏电保护器正常工作的需要，造成的结果是漏电保护器合不上或误动作。

少部分是触发电流增大，即使有人触电或按下试验按钮，可控硅也无法触发，使漏电保守器拒动。

造成可控硅损坏的主要原因有：1．与加在可控硅上的工作电压性质有关。

从修理情况看，若是电压不过零点的脉动直流电，则损坏的比例就相当高；若是电压过零点的交流电，则损坏几乎为零。

2．漏电保护器动作时，通过可控硅的电流超过可控硅的额定过电流的倍数。

3．工作电压过高，超过可控硅正常工作电压，且保护措施又不力。

4．有部分产品采用质量不符合要求的可控硅。

为此，建议生产厂对可控硅元件必须严格筛选，合理选择脱扣器线圈的线径和匝数，保证通过可控硅元件的电流不致过大，并采取相应的保护措施。

压敏电阻在漏电保护器的使用中经常出现的故障是由于过热而烧毁或炸裂。

损坏较严重的，是当压敏电阻击穿炸裂时产生电弧，导致整块线路板烧黑，并引起开关主件弧光短路。

其损坏的主要原因有四个：（1）标称电压选择不当，不适应电网电压过大的波动。

（2）过电压释放的能量超过压敏电阻所能承受的能量，即通流容量偏小。

（3）压敏电阻性能的离散性。

（4）因工频过电压作用时间较长。

一些配电变压器夜间电压过高，这种工频过电压可使耐压选得较低的或质量较差的压敏电阻过热损坏。

为了减少压敏电阻烧毁，必须根据不同使用条件正确选用。

漏电保护器跳闸原因及解决方法第一篇：漏电保护器跳闸原因及解决方法漏电保护器是一种安全电器，可以在电气线路发生漏电时自动切断电源，保护人身和财产安全。

然而，有时该装置会出现跳闸现象，造成困扰。

下面将介绍漏电保护器跳闸的原因及解决方法。

一、漏电保护器跳闸原因1.漏电过流漏电过流是导致漏电保护器跳闸的主要原因之一，这种情况通常是由于器具本身出现漏电或线路绝缘性能不良导致的。

此时，漏电保护器会立即切断电源，避免漏电造成人身伤害和财产损失。

2.漏电保护器自身故障漏电保护器自身出现故障也会导致跳闸，这种情况通常是由于设备老化、损坏或使用不当造成的。

例如，若长期处于高温、潮湿的环境下使用，会导致漏电保护器内部元件老化、失效，失去保护作用。

3.过载电流过载电流也是导致漏电保护器跳闸的一个原因。

当电气设备负荷过大时，会导致设备断路或短路，从而迅速产生大电流，使漏电保护器立即切断电源，防止设备受损。

4.接地电流过大接地电流是指电路中出现一条异常低阻值的接地路径，导致接地电流很大，超过了漏电保护器所能承受的限度。

此时，漏电保护器会自动跳闸，以保护人身和设备。

二、漏电保护器跳闸解决方法1.检查电器设备如果漏电保护器跳闸，首先要检查电器设备本身，确定故障原因。

若是电器设备本身出现漏电等问题，要及时更换或维修设备，以消除故障。

2.检查接线在检查电器设备的同时，还要检查接线是否正确、是否松动，以确保电气线路的稳定性。

若接线出现问题，应当及时将其加固或更换。

3.修复漏电保护器如果漏电保护器出现故障，需要进行及时的修复或更换工作。

应该找到专业技术人员进行检查，确定故障原因并进行维修或更换。

4.限制电器负荷为防止过载电流引发漏电保护器跳闸，应该合理规划设备电力负荷，避免在电气线路中出现过大的电流。

同时，也要合理安装漏电保护器，以确保其发挥最大的保护作用。

总之，漏电保护器是一种重要的电气保护装置，对人身和财产安全具有重要作用。

当漏电保护器出现跳闸现象时，应该及时找到原因并采取相应措施，以确保电气安全和稳定。

漏保越级跳闸故障的原因及处理方法一、漏保越级跳闸故障的原因。

1.1 漏电保护器自身问题。

下级漏电保护器可能存在质量不过关的情况。

就像有些小厂生产的漏保，那质量就像“纸糊的灯笼”，一有风吹草动就不行了。

比如说它的内部元件可能在生产的时候就有瑕疵，像脱扣器不灵敏之类的。

还有可能是漏保使用时间长了，老化严重，就像人老了身体机能下降一样，它的各项性能指标都达不到要求了，稍微有点漏电情况就跳闸，而且还容易出现越级跳闸这种乱套的情况。

1.2 线路故障。

1.2.1 线路漏电。

线路要是有破损或者受潮，就容易漏电。

比如说家里的电线被老鼠咬了，那绝缘层破了，电流就会偷偷跑出去一部分，这就造成漏电了。

还有像卫生间这种潮湿的地方，如果电线没有做好防水措施，受潮之后也会漏电。

这时候漏电电流达到一定程度，就可能让下级漏保还没反应过来，上级漏保就先跳闸了，这越级跳闸就发生了。

1.2.2 线路过载。

要是在一条线路上接了太多大功率的电器，就像小马拉大车，线路承受不了这么大的电流。

这时候线路发热，绝缘性能下降，可能会产生漏电现象。

而且过载可能会让漏电保护器误判，导致越级跳闸。

比如说夏天的时候，好多家庭开着空调、电热水器，再加上其他电器，一不小心就过载了，然后就跳闸了，还经常是越级跳。

1.3 漏电保护器选型不当。

上级和下级漏电保护器的额定漏电动作电流和动作时间如果没有合理匹配，那就容易出问题。

就好比两个人配合干活，一个动作太快，一个动作太慢，肯定干不好。

如果上级漏保的动作电流比下级的小，或者动作时间比下级的短，那有漏电情况的时候，上级漏保就会先跳闸，这越级跳闸就出现了。

二、漏保越级跳闸故障的处理方法。

2.1 检查漏电保护器。

2.1.1 首先看漏保的外观有没有损坏的迹象，如果有破损或者烧焦的地方，那很可能就是它本身有问题了，这时候就得换个新的。

就像一个受伤的士兵，不能再上战场了，得换个健康的。

2.1.2 然后可以对漏保进行简单的测试，按一下测试按钮，看看它能不能正常跳闸和合闸。

漏电保护器常见的故障与处理漏电保护器，也称为漏电断路器或接地保护断路器，在我们的日常生活和工作中起着至关重要的安全保护作用。

它能够有效地防止漏电导致的触电事故，并在发生漏电时自动切断电路，保护人身安全和设备财产安全。

然而，由于长期使用或其他因素，漏电保护器也会出现一些常见的故障。

本文将介绍漏电保护器常见的故障，并提供相应的处理方法。

1. 误动作误动作是漏电保护器常见的故障之一。

它指的是在正常使用中，漏电保护器无故地自动跳闸，造成断电现象。

误动作的原因可能有以下几种：•外部电磁干扰：外部电磁场的干扰可能导致漏电保护器误动作。

这种情况下，应该检查周围是否有电磁干扰源，例如大功率电器、感应电动机等。

如有必要，可以在漏电保护器附近设置屏蔽措施，减少外部干扰。

•漏电电流过大：当漏电电流超过漏电保护器额定的动作电流时，保护器可能会误动作。

这可能是由于电路中存在故障引起的。

为了解决这个问题，应该仔细检查电路，排除故障点，并修复或更换相关设备。

•漏电保护器自身故障：有时候，漏电保护器本身出现故障可能导致误动作。

这种情况下，应该及时请专业人士进行检修或更换。

2. 不动作与误动作相对的是不动作故障，即漏电保护器在需要动作时未能及时跳闸，无法起到保护作用。

不动作的原因可能有以下几种：•漏电保护器灵敏度不够：漏电保护器的额定动作电流可能设置得不够低，无法及时检测到漏电现象。

这种情况下，应该更换合适灵敏度的漏电保护器。

•漏电保护器受损：漏电保护器长时间使用后可能会受到磨损或老化，从而影响其正常工作。

如果怀疑漏电保护器受损，应该及时更换新的保护器。

•电源供电问题：如果漏电保护器没有正常接收电源供电，就无法正常工作。

这可能是由于电源线路故障或电源开关断开引起的。

检查电源线路和开关，修复或更换故障部件。

3. 维护保养除了故障处理外，定期的维护保养对于漏电保护器的正常工作也非常重要。

以下是一些维护保养的注意事项：•清洁：定期清洁漏电保护器的外壳和接线端子，确保无尘和无腐蚀。

漏电保护器常见的故障与处理1. 引言漏电保护器是一种保护人身安全的电气装置，广泛应用于居民住宅、商业建筑和工业设施中。

它起到监测电路中的漏电流，一旦检测到漏电就会迅速切断电源，以防止触电事故的发生。

然而，漏电保护器也可能出现故障，导致误报或无法正常工作。

本文将介绍漏电保护器常见的故障类型及处理方法。

2. 漏电保护器常见故障类型2.1 假动作假动作是指漏电保护器在正常情况下错误地切断电源。

假动作可能由以下原因引起：•外部干扰：例如邻近的电源设备、强电磁场、雷击等都可能干扰漏电保护器的正常工作。

在这种情况下，漏电保护器可能会误判外部干扰为漏电现象，从而导致假动作。

•漏电保护器故障：漏电保护器内部元件损坏、灵敏度调节不准确等原因，也可能导致假动作的发生。

2.2 不动作不动作是指漏电保护器无法正常切断电源，即在漏电情况下无法起到保护作用。

常见的不动作原因包括：•漏电保护器灵敏度设置错误：漏电保护器的灵敏度应根据实际需求进行调整，如果设置不当，可能会导致漏电保护器无法检测到小电流漏电或过于敏感而频繁报警。

•漏电保护器老化：长时间使用后，漏电保护器内部电路组件可能出现老化或损坏，导致无法正常工作。

3. 处理方法3.1 假动作的处理方法3.1.1 排除外部干扰如果漏电保护器出现假动作，首先应检查是否有外部干扰的影响。

可采取以下措施来排除外部干扰：•切换电源回路：将漏电保护器所在的电路切换到其他电源回路，检查是否还会出现假动作情况。

•定位干扰源：使用便携式电场强度计、电磁辐射测试仪等工具，对周围电器设备和空间进行测试，找出可能产生干扰的设备或区域。

•防雷措施：加装防雷设备、接地保护等，以减少雷击对漏电保护器的干扰。

3.1.2 更换漏电保护器如果外部干扰已经排除，仍然出现假动作情况，可能是漏电保护器内部元件损坏。

此时，建议更换漏电保护器，并确保新的漏电保护器符合相关标准要求。

3.2 不动作的处理方法3.2.1 调整灵敏度如果漏电保护器无法检测到小电流漏电或过于敏感导致频繁报警，可尝试调整漏电保护器的灵敏度。
