电力通信系统的雷电防护问题

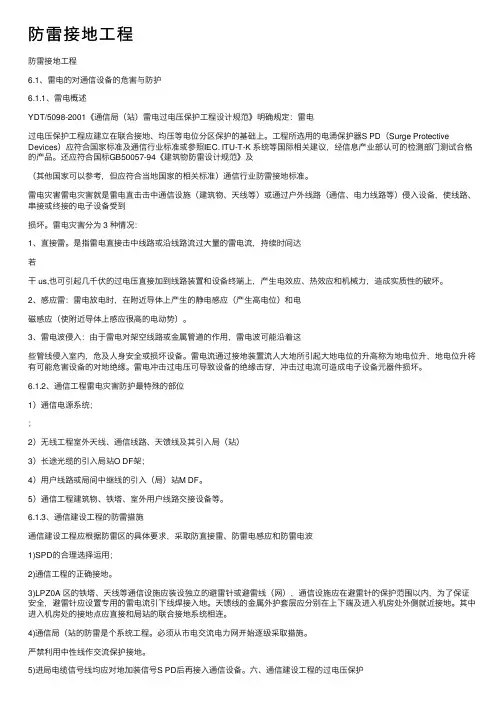

防雷接地⼯程防雷接地⼯程6.1、雷电的对通信设备的危害与防护6.1.1、雷电概述YDT/5098-2001《通信局（站）雷电过电压保护⼯程设计规范》明确规定：雷电过电压保护⼯程应建⽴在联合接地、均压等电位分区保护的基础上。

⼯程所选⽤的电涌保护器S PD（Surge Protective Devices）应符合国家标准及通信⾏业标准或参照IEC. ITU-T-K 系统等国际相关建议，经信息产业部认可的检测部门测试合格的产品。

还应符合国标GB50057-94《建筑物防雷设计规范》及（其他国家可以参考，但应符合当地国家的相关标准）通信⾏业防雷接地标准。

雷电灾害雷电灾害就是雷电直击击中通信设施（建筑物、天线等）或通过户外线路（通信、电⼒线路等）侵⼊设备，使线路、串接或终接的电⼦设备受到损坏。

雷电灾害分为 3 种情况：1、直接雷。

是指雷电直接击中线路或沿线路流过⼤量的雷电流，持续时间达若⼲ us,也可引起⼏千伏的过电压直接加到线路装置和设备终端上，产⽣电效应、热效应和机械⼒，造成实质性的破坏。

2、感应雷：雷电放电时，在附近导体上产⽣的静电感应（产⽣⾼电位）和电磁感应（使附近导体上感应很⾼的电动势）。

3、雷电波侵⼊：由于雷电对架空线路或⾦属管道的作⽤，雷电波可能沿着这些管线侵⼊室内，危及⼈⾝安全或损坏设备。

雷电流通过接地装置流⼈⼤地所引起⼤地电位的升⾼称为地电位升，地电位升将有可能危害设备的对地绝缘。

雷电冲击过电压可导致设备的绝缘击穿，冲击过电流可造成电⼦设备元器件损坏。

6.1.2、通信⼯程雷电灾害防护最特殊的部位1）通信电源系统；；2）⽆线⼯程室外天线、通信线路、天馈线及其引⼊局（站）3）长途光缆的引⼊局站O DF架；4）⽤户线路或局间中继线的引⼊（局）站M DF。

5）通信⼯程建筑物、铁塔、室外⽤户线路交接设备等。

6.1.3、通信建设⼯程的防雷措施通信建设⼯程应根据防雷区的具体要求，采取防直接雷、防雷电感应和防雷电波1)SPD的合理选择运⽤；2)通信⼯程的正确接地。

由于雷击的电磁效应造成电气和电子系统的永久性损坏。
3.33雷击电磁脉冲（LEMP）Lightningelectromagneticimpulse(LEMP)
雷击电流的电磁效应。
注：它包括电气和电子的设备中形成的浪涌和直接对设备本身的磁场效应。
3.34雷击防护区（LPZ）LightningPrபைடு நூலகம்tectionZone(LPZ)
附录B（资料性）供分析用的雷击电流的时间函数……………………………………….….34
附录C（规范性）供试验用的雷击电流的模拟………………………………………….…….38
附录D（规范性）对LPS部件受雷电影响的模拟及其试验参数……………………….…….42
前言
1)IEC（国际电工委员会）是世界性标准化组织，其所有成员为国家电工委员会。它致力于促进在电气和电子领域内所有关于标准化问题的国际合作。为着本目标及其它相关活动，IEC发行公布国际标准。前期工作委托给技术委员会；任何IEC组成成员如对该问题感兴趣，可参与准备工作。与IEC有交往的国际性的、政府间的、以及民间组织也可参与该工作。IEC与ISO在两组织已达成的协议条件下保持着密切合作。
第三部分为减少进入建筑物内的公共设施的失效（主要是电气和通信线缆）的防护措施，见IEC62305-5。

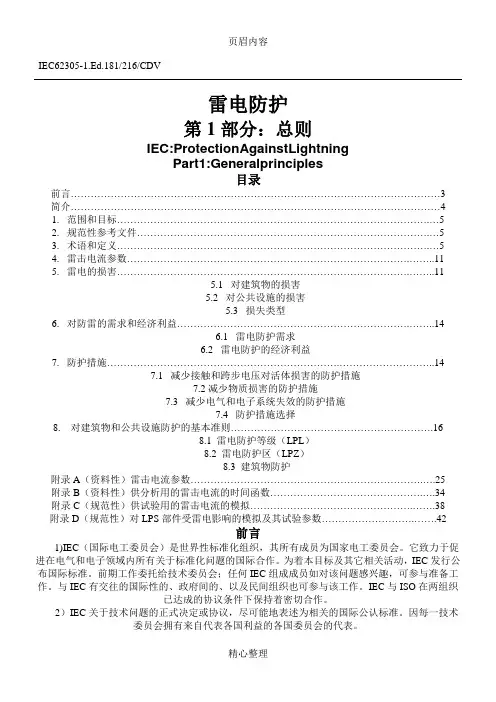

雷电防护
第一部分：通则
1范围和目标
本部分对下列雷电防护提供了相关依据：
·建筑物包括其中的装备和设备，也包括人身；
·进入建筑物的公共设施。
下列案例不包括在本标准的目标之内：
·铁路设施；
·车辆、船只、飞行器、海岸设施；
3.40外部的雷电防护系统Externallightningprotectionsystem
2）IEC关于技术问题的正式决定或协议，尽可能地表述为相关的国际公认标准。因每一技术委员会拥有来自代表各国利益的各国委员会的代表。

混凝土杆的自然接地电阻 在高土壤电阻率的地区，用一般方法很难降低接
地电阻时，可采用多根放射形接地体，或连续伸 长接地体，或采用某种有效的降阻剂降低接地电
Hale Waihona Puke 阻值土壤电阻 率 Ω.m接地电阻 Ω
≤10 100~5 0 00
≤10 ≤15
500~10 00
≤20
1000~20 00
≤25
>200 0
≤30
3）尽量缩短避雷器与被保护设备间的电气距 离。
三、变电站避雷器保护配置
（1）配电装置每组母线上应装设避雷器，但是进出 线都装有避雷器的除外。
（2）旁路母线是否装设避雷器视其运行时避雷器到 被保护设备的电气距离是否满足要求而定。
（3）330KV及以上变压器和并联电抗器处必须装设 避雷器，避雷器应尽可能靠近设备本体。
第六章 雷电过电压防护
输电线路上的雷电过电压
1、直击雷过电压：是由雷电直接击中杆塔、避雷 线或导线引起的过电压；一般采用避雷线保护
2、感应雷过电压：是由雷击线路附近大地，由于 电磁感应在导线产生的过电压
运行经验表明，直击雷过电压对电力系统的危害 最大，感应雷过电压只对35KV及以下的线路会造 成雷害。
3
五、采用消弧线圈接地方式
适用条件： 雷电活动强烈、接地电阻又难以降低的地区
作用原理： 单相对地闪络时，消弧线圈使其不至于发展成持
续工频电弧 两相或三相对地闪络时，第一相闪络并不会造成
跳闸，先闪络的导线相当于一根避雷线，增加了分流和对 未闪络相的耦合作用，使未闪络相绝缘上的电压下降，从 而提高了线路的耐雷水平。
与通信线路之间的交叉跨越档、过江大跨越高杆塔、变电 站的进线保护段等处。
九、采用线路型金属氧化物避雷器

性 、合 理 性 、安 全 性 和 可 靠性 。 在 防 雷工 程 的设 计 中防护产 品应 是成熟 可靠 的产 品。 电 力通 信 设 备 是 电 力调 度 与 电 网控 制 的关 键 设 备 ，对 人 民生 活 与 生 产 息 息相 关 ，任何 时 刻 的 系统故 障都 有可 能给用 户带 来不 可估量 的损 失 ， 以
ＡＮＤ ＦＬ Ｅ （ａ７Ｒ Ｆ （ Ｌ （ Ｏ ２ ） ０ ＩＴ Ｒ ｖｒ／Ｅ Ｌ Ｖ Ｌ Ｗ， ０ ，１ ）
文章编号 ：１ ０－０ ３ （０ １ １ 下） ０ １ ３ ９ １ ４ ２ １ ） （ 一０ ７－０ ０
１ 设 计 原则
１１ 客 户利益原 则 ．
无 论 防护 工程 的 大小 ，防护 设 备 数 量 选 用 多 少都 应 以 用 户对 安 全 期 望值 为 原 则 ，以用 户 需 求
４ ）防 护 器 件 失 效 或 损 坏 时 ，可 在 线 热 维 护
１ 开放性 ， ． ５ 可充性 ，可维护性原则 防 雷 保 护 技 术 是 不断 发 展 变 化 的 ，为 了保 证
收 稿 日 期 ：２ １－Ｉ－１ ００ １ ７ 作者简介：彭宏娟 （９ ８ １７ 一），女 ，湖南怀化人 ，讲师 ，本科 ，研究方向为信息通讯技术 。
（ 热插拔 ） ，故障处理 无 须停机 ；
１３ 先进 性原 则 ．
采 用 当今 国 内、 国际 上 最 先 进和 成 熟 的 工 业 设 计 技 术 ，使 系统 能 够最 大 限 度 地适 应 今 后 技 术 发 展 变 化 和 业 务发 展 变 化 的 需 要。从 国家 电力及 电力通 信 发展 来 看 ，系统 总体设 计 的先 进性 原则 ， 主 要体现 在 以下 几个 方面 ： 防雷 系统 的设 计 考 虑 电 力 系统 的基 础 设 施及 装 备 特 点 ，对 高 压输 变 电 网 、电 力调 度 控 制 网和 电力 通 信 网开 放 的体 系 结构 中 的强 电设 备 、弱 电

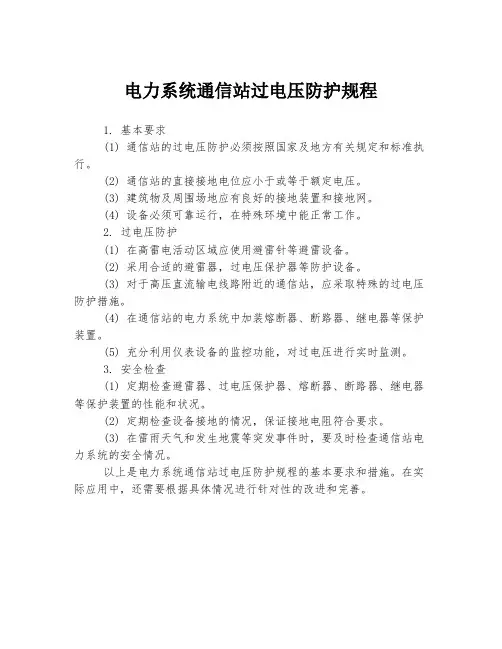

电力系统通信站过电压防护规程
1. 基本要求
(1) 通信站的过电压防护必须按照国家及地方有关规定和标准执行。

(2) 通信站的直接接地电位应小于或等于额定电压。

(3) 建筑物及周围场地应有良好的接地装置和接地网。

(4) 设备必须可靠运行，在特殊环境中能正常工作。

2. 过电压防护
(1) 在高雷电活动区域应使用避雷针等避雷设备。

(2) 采用合适的避雷器，过电压保护器等防护设备。

(3) 对于高压直流输电线路附近的通信站，应采取特殊的过电压防护措施。

(4) 在通信站的电力系统中加装熔断器、断路器、继电器等保护装置。

(5) 充分利用仪表设备的监控功能，对过电压进行实时监测。

3. 安全检查
(1) 定期检查避雷器、过电压保护器、熔断器、断路器、继电器等保护装置的性能和状况。

(2) 定期检查设备接地的情况，保证接地电阻符合要求。

(3) 在雷雨天气和发生地震等突发事件时，要及时检查通信站电力系统的安全情况。

以上是电力系统通信站过电压防护规程的基本要求和措施。

在实际应用中，还需要根据具体情况进行针对性的改进和完善。

LPZ0A 区：直击雷非防护区 本区内的各物体均可能遭直接雷击，本区电磁场强度没有 衰减，属于完全暴露的不设防 区。
LPZ0B 区：直击雷防护区 本区内的各物体不可能遭到大于所选滚球半径对应的雷电 流直接雷击，但本区内电磁场强度没有衰减。
LPZ1区：第一屏蔽防护区 本区内的各类物体不可能遭直接雷击，由于建筑屏蔽的措 施，本区内的电磁场得到了初步的衰减。
严寒地区，接地体应 埋设在冻土层以下；
大于2500
在土壤较薄的石山或
碎石多岩地区可根据具
体情况决定接地体埋深，
在雨水的冲刷下，接地
200
体不应暴露于地表。
垂直敷设
回填土 接地极 降阻剂
34
接地体的间距
垂直接地体间距为其自身长度的1～2倍；
35
接地体的设置要求
应保证地网四角的连接处埋设有垂直接地体；
馈线第二点接地 GPS天线 （B点）
女儿墙
避雷针雷电流专门引下线
馈线第三点接 地（C点）
避雷器架 SPD
无线设备
传输设备
SPD
开关电源
SPD
+
AC屏
SPD
室内走线架
EGB
大楼立柱内钢筋
基站机房
IGB
蓄电池
+
联合地网
联合地线
电力线 信号线
大楼立柱内钢筋
室外地线排接地线入地点
室内地线排接地线入地点
专用雷电流引下线入地点
接地引入线宜短、直，长度不宜超过30m,宜采用40mm×4mm 或50mm×5mm的热镀锌扁钢。
接地引入线不宜在暖气地沟内布放，埋设时应避开污水管道、 水沟和窗户；裸露在地面以上部分，应采取防机械损伤和防 腐保护措施。

防雷的知识雷电是一种自然现象，它产生的能量巨大，对人类和物体都具有很大的威胁。

为了保护人们的生命和财产安全，防雷措施就显得非常重要。

下面我们来了解一些防雷的基本知识。

1. 雷电的形成和危害雷电是在大气中形成的一种电气现象，通常伴随着雷鸣和闪电。

由于雷电释放的能量极大，它可以瞬间点燃可燃物，对建筑物、电力设备、通信设备等造成严重损坏，甚至引发火灾和爆炸。

2. 雷电的防护原理雷电防护的基本原理是通过合理布置接地系统，将雷击电流引入地下，以保护被防护物。

接地系统是防雷措施的核心，它能够将雷电的能量迅速分散和释放，降低雷击的威力。

3. 防雷设施的分类根据不同的防护对象和要求，防雷设施可以分为以下几类：- 避雷针：避雷针是最常见的防雷设备，它通过尖端的形状和合理的高度，能够有效地吸引和接收雷电，将其引入地下。

- 避雷带：避雷带是一种安装在建筑物周围的金属带，它能够将雷电引入地下，保护建筑物免受雷击。

- 避雷网：避雷网是一种由金属导体组成的网状结构，它覆盖在建筑物的外墙和屋顶上，能够有效地分散和引导雷电。

- 接地系统：接地系统是防雷设施的核心，它通过埋设导体和深埋接地装置，将雷击电流迅速引入地下，保护设备和建筑物免受雷击。

4. 防雷设计与施工为了确保防雷设施的有效性，防雷设计和施工必须符合相关的规范和标准。

在设计阶段，需要根据被防护物的特点和周围环境，合理选择防雷设施的类型和布置方式。

在施工过程中，需要严格按照设计要求进行安装，确保接地系统的连续性和导电性。

5. 雷电预警系统除了防雷设施，雷电预警系统也是防雷工作的重要组成部分。

雷电预警系统能够及时监测雷电活动的情况，并通过声光报警等方式提醒人们采取相应的防护措施。

它可以有效地预防雷击事故的发生，保护人们的生命和财产安全。

6. 雷电安全常识在日常生活中，我们也需要了解一些雷电安全常识，以避免雷击事故的发生。

例如，在雷雨天气中，应尽量避免在室外活动，不要站在高处或者接近高耸物体，不要在室外使用金属制品，如伞和铁制的遮阳棚等。

六、光缆的金属接头、金属防潮层、金属加强芯在入户处直接接地，在入户 处设光纤熔接箱，而后使用光纤跳线接入设备，避免将雷电波引入机房；
七、馈线采用三点接地，在铁塔高度大于60米，中间增加一点接地；
基站改造防雷要点
八、限压型避雷器之间安装距离应大于5米，开关型与限压型安装距离应 大于10米，考虑到安装距离限制，尽可能不使用开关型避雷器，改变一 级避雷器安装位置，使二级间安装距离满足要求。
型号 PU100 - 400 Res
最大持续耐压 最大放电电流
8/20us (1次)
440V
100KA
*可承受一次10/350us波形（直击雷）12.5KA的冲击。
保护电压 1.8KV
PU系列电源防雷模块
PU系列产品是单片(单极)设计， 用以防止电源系统的直击雷和感 应雷对设备造成的损坏。
型号
PU65 - 400 Res PU40 - 400 PU40 - 230 PU15 - 400 PU15 - 230
九：避雷器的上引线采用BV10~16，接地线采用BVR16~25。
十、尽可能采用“凯文接法”引入电源。
十一、微波进线、馈线进线处应安装馈线信号避雷器。
十二、变压器基础、铁塔基础、机房基础可靠焊接连通，并形成网格 状低电感接地系统。
PU100系列电源防雷模块
安装在架空线进户的总配电箱内， 可以单独使用，无须配合。
75
供电线缆总分流值(KA)
37.5
每根电缆分流值(KA)
12.8
10/350与8/20us波型转换系数 4.18
8/20us波型转换值(KA) 若穿管屏蔽分流系数30%(KA)
53.5 16
依据标准 GB50057-94附录六 GB50057-94第6.3.4条 供电、通信线缆分流 引入供电线缆仅为三芯 GB50343-2004第5.4.1-2条说明

１ 雷 电入侵 的主要途径
雷 电入侵 电 力 通 信 系 统 的 主 要 途 径 有 ： ） １ 直
击雷 引起 的过 电压 ， 指 由于 雷 云通过 电力 网或 设 是 备直 接放 电而 引起 过 电压 。 雷 电 电流 经 电力 网或 设 备 、 网人 大地 ， 地 电位 升 高 ， 坏 通 信设 备 ； 地 使 损 ２ 感应过电压： ） 当线 路 或设 备 附 近 发 生 雷 云 放 电 时 ， 然雷 电流 没 有 直 接击 中线 路 或设 备 ， 在线 虽 但
２ 选择 Ｓ Ｄ时应 考虑的主要技术参数 Ｐ
选用信号 ＳＤ时， 先要保证安装后 的 ＳＤ Ｐ 首 Ｐ
不 会影 响 被保 护设 备 的正常 工作 ， 产生误 码 或丢 不 失 数据 ； 次 ， 按被 保护 环境 的工 作 电压 、 其 可 被保 护 设 备 、 接方 式 、 输 速 率 、 性 阻抗 、 护用 途 等 连 传 特 保
能力却 相对 减 弱 。 电力 系统 通 信 站 的雷 击 事故 时
雷地 点 的距 离 等有 关 ， 时 高达 ５０～６０ｋ 足 有 ０ ０ Ｖ， 以使 ６ ８ ｎ 的 空 气 间 隙发 生 放 电。所 以感 应 ０～ ０ｃｌ
过 电压对 ６ Ｖ以下 的送 电线路 有很 大 的危 害性 ， ０ｋ 应引 起足 够 的重 视 。为 了减 少 和避 免 雷 电入 侵 电
Ｊ１ ， ｕ ．１ ２００６ ０
・７３ ・
信 号 避 雷器 在 电力 通 信 系统 中的应 用
彭小梅 ， 余约华
（ 州 电力 局 ， 江 衢 州 ３ ４ ０ ） 衢 浙 ２０ ２
摘 要 ： 了防止 雷 电通过 直 击 雷过 电压和 感应过 电压这 ２种 途径入 侵 电 力通信 系统 ， 出采 用 通 为 提

通信基站防雷标准【通信基站及机房防雷设计】【关键词】通信基站;高铁通信机械室;防雷地网;保护1.雷电的基本知识1.1雷电的形成雷电是伴有闪电和雷鸣的一种雄伟壮观而又有点令人生畏的放电现象。

雷电一般产生于对流发展旺盛的积雨云（雷云）中，因此常伴有强烈的阵风和暴雨，有时还伴有冰雹和龙卷。

积雨云顶部一般较高，可达20公里，云的上部常有冰晶。

冰晶的凇附，水滴的破碎以及空气对流等过程，使云中产生电荷。

云中电荷的分布较复杂，但总体而言，云的上部以正电荷为主，下部以负电荷为主。

因此，云的上、下部之间形成一个电位差。

当电位差达到一定程度后，就会产生放电，这就是我们常见的闪电现象。

雷云的产生必须具有以下三个基本条件：a.空气中应有足够的水蒸气。

b.有使潮湿的空气能够开始上升并开始凝结为水珠的气象条件或地形条件。

c.使气流能强烈持续上升的物理条件。

雷云是在某些适当气象和地理条件下，由强大的潮热气流不断上升进入稀薄大气冷凝的结果。

大多数雷电发电发生在云间或云内，只有小部分是对地发生的。

在对地的雷电放电中，雷电的极性是指雷云下行到地的电荷的极性。

根据放电电荷量进行的多次统计，90%左右的雷是负极性的。

1.2雷电的参数1.2．1雷电流幅值的积累概率雷电流幅值与雷云中电荷多少有关，也与主放电形成过程有关，是一个随机变量，他与雷电活动的频繁程度相关。

1.2．2雷电通道的波阻抗Z对雷电的研究，特别是雷电防护的研究，主要关心的是主放电通道的波阻抗。

在主放电时，雷电通道每米的电容和电感取C=14.2PF/m,L=1.84uH/m,算出雷电通道波阻抗Z=■=359(欧姆)。

波速v=1/■=0.65C(C为光速)注：C、L的估算值是以圆柱长导体为模型。

2.铁路通信机房及通信基站防雷设计随着铁路建设的快速发展，铁路客运专线运营里程不断增加，目前我国投入运营的高速铁路已达到7055公里，我国高速铁路运营里程居世界第一位，正在建设之中的高速铁路有1万多公里。

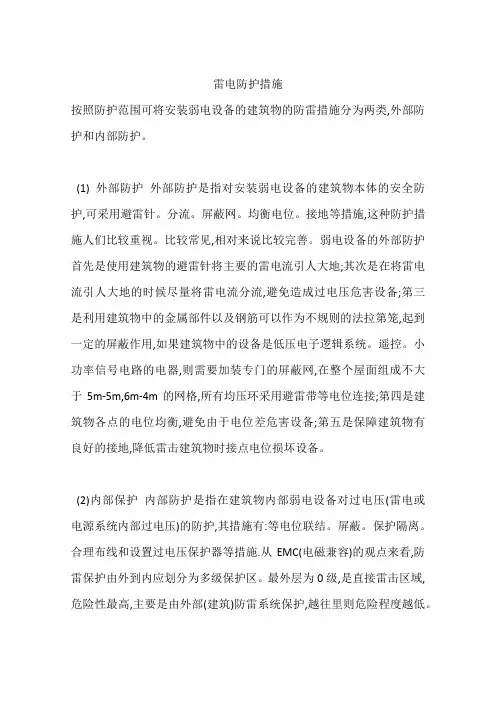

雷电防护措施按照防护范围可将安装弱电设备的建筑物的防雷措施分为两类,外部防护和内部防护。

(1) 外部防护外部防护是指对安装弱电设备的建筑物本体的安全防护,可采用避雷针。

分流。

屏蔽网。

均衡电位。

接地等措施,这种防护措施人们比较重视。

比较常见,相对来说比较完善。

弱电设备的外部防护首先是使用建筑物的避雷针将主要的雷电流引人大地;其次是在将雷电流引人大地的时候尽量将雷电流分流,避免造成过电压危害设备;第三是利用建筑物中的金属部件以及钢筋可以作为不规则的法拉第笼,起到一定的屏蔽作用,如果建筑物中的设备是低压电子逻辑系统。

遥控。

小功率信号电路的电器,则需要加装专门的屏蔽网,在整个屋面组成不大于5m-5m,6m-4m的网格,所有均压环采用避雷带等电位连接;第四是建筑物各点的电位均衡,避免由于电位差危害设备;第五是保障建筑物有良好的接地,降低雷击建筑物时接点电位损坏设备。

(2)内部保护内部防护是指在建筑物内部弱电设备对过电压(雷电或电源系统内部过电压)的防护,其措施有:等电位联结。

屏蔽。

保护隔离。

合理布线和设置过电压保护器等措施.从EMC(电磁兼容)的观点来看,防雷保护由外到内应划分为多级保护区。

最外层为0级,是直接雷击区域,危险性最高,主要是由外部(建筑)防雷系统保护,越往里则危险程度越低。

保护区的界面划分主要通过防雷系统。

钢筋混凝土及金属管道等构成的屏蔽层而形成,从0级保护区到最内层保护区,必须实行分层多级保护,从而将过电压降到设备能承受的水平。

一般而言,雷电流经传统避雷装置后约有50%是直接泄人大地,还有50%将平均流人各电气通道(如电源线,信号线和金属管道等)。

5 电脑通信网络弱电设备的防雷措施随着电脑通信设备的大规模使用,雷电以及操作瞬间过电压造成的危害越来越严重。

以往的防护体系已不能满足电脑通信网络安全的要求。

应从单纯一维防护转为三维防护,包括:防直击雷,防感应雷电波侵入,防雷电电磁感应,防地电位反击以及操作瞬间过电压影响等多方面作系统综合考虑。

雷电的危害与防护(一)雷电是自然界存在的物理现象，打雷是指带正负电荷的雷云之间或是带电荷的雷云对大地快速放电而产生的声和光。

雷云之间正负电荷放电现象，就是我们平时看到天空闪光和随之而来的巨大隆隆声。

天空打雷对现代微电子的电气设备有伤害，但对自然界生物和净化空气十分有好处。

但是天空中带电荷的雷云对大地放电。

这种强烈直击雷，不仅产生刺眼闪光和巨大雷声，而且打雷所产生的强大雷电流(几十KA～几百KA)、炽热高温(6000~10000℃)。

猛烈冲击波，对打雷附近的人畜生命安全造成严重威胁，使建筑房屋损坏，森林着火，石油、电力、气象、通信、航空航天建筑设施造成严重破坏。

沿着雷电流流动方向，使周围数公里空间造成强大剧变电磁场，静电场和强烈电磁辐射等物理效应。

把感应出来雷电压、雷电流通过供电线路、信号线路和各种金属管线传到各家各户造成人员伤亡，特别对微电子设备(计算机、电视、通信设备、电气设备等)造成严重破坏，导致重大经济损失，打雷是年年重复发生的自然现象，根据有关方面统计资料报告，全球每年因雷电灾害造成的损失高达数十亿美元。

我国每年因雷击造成伤亡人员达一万多人，造成的各种经济损失也达数亿人民币。

(二)雷电灾害年年有，我们人类对雷电防护认识和经验也是逐年提高。

200多年前，美国科学家富兰克林发明了避雷针(实际上是引雷针，使雷电沿引雷针引入地下)，开创了人类雷电防护新纪元。

由避雷针、避雷带、引下线、接地网构成了建筑防雷措施，大大减少了建筑物因雷击造成的损失。

随着科学技术发展，新型电子设备广泛应用，雷电流引起的感应雷击已成为电子时代的一大公害，上面提到全球每年因雷击造成经济损失达数十亿美元，电子设备损坏占绝大部分。

因此，我国上世纪90年代就颁发了中华人民共和国国家标准《建筑物防雷设计规范》，同时通信、电力、广播电视、石油和铁路等电子产品密集部门，根据国家防雷规范，结合自身情况又制定出更加具体的行业防雷技术标准规范和要求。

雷电电磁脉冲的防护措施有哪些
雷电电磁脉冲防护是电磁脉冲安全防护的一部分，是针对高能电磁脉冲中由自然界雷电所引起的高能电磁脉冲的防护，是通过组成拦截、疏导最后泄放入地的一体化系统方式以防止由直击雷或雷电电磁脉冲对建筑物本身或其内部设备造成损害的防护技术。

雷电电磁脉冲有哪些危害
(1)天空中雷电波的电磁辐射对建筑物内电力线路和电子设备的电磁干扰。

(2)建筑物的防雷装置接闪时，强大的瞬间雷电流对建筑物内电力线路和电子设备的干扰。

(3)由外部各种强、弱电架空线路或电缆线路传来的电磁波对建筑物内电子设备的干扰。

科目：电磁干扰与兼容任课老师：崔志伟作业：雷电电磁脉冲干扰与防护姓名：***学号：**********雷电电磁脉冲干扰与防护绪论雷电是由带电的云在空中对地放电导致的一种特殊的自然现象，其具有选择性、随机性、不可预测性以及破坏性。

雷电存在的形式除了可以直观感受到的发光、发热、发声的雷电流以外，在雷电流形成的同时由于电磁效应还会产生雷电电磁脉冲。

在当今信息化的时代，强大的雷电电磁脉冲是造成电子设备损坏的重要原因，可导致各种微电子设备的运行失效甚至损坏，成为威胁航空航天、国防军事、铁路运输、计算机与通信等领域的一大公害。

电子设备包括信息电子设备和电力电子设备两大类，信息电子设备基本采用微电子控制技术，电力电子设备相对于信息电子设备无信号传输线路外，其控制单元也大多采用微电子控制技术。

近20 年来新发现的电子设备雷灾的起因是闪电的电磁脉冲（LEMP）辐射造成的，电子设备越先进、耐压等级越低、能耗越小，灵敏度越高、体积越小，则雷电电磁脉冲的危害范围越大。

电子设备抗雷电电磁脉冲的干扰危害已是一个不可回避的问题。

雷电电磁脉冲既是雷电，又是电磁脉冲，但它既有别于直击雷，又有别于普通意义上的电磁脉冲干扰信号。

现在对直击雷的防护技术已相当成熟，由于直击雷包含着巨大的能量，通常采用避雷针、避雷网等引雷入地，其实这就是将所接收到的雷电能量直接引向大地而起到分流雷电流的作用，但避雷针引下线由于电感的作用，最多也只能将5 0 % 的雷电流入地，余下的雷电流将通过其他途径或四处扩散后入地。

扩散入地的雷电流就以雷电电磁脉冲的形式出现，对雷电电磁脉冲的防护，要从干扰和所具有的巨大能量两个方面来综合考虑。

直击雷的强大能量需要入地释放，同理，雷电电磁脉冲的能量也必须旁路泄放入地，在入侵通道上将雷电电磁脉冲引起的过电压、电流加以阻挡，且直接或间接泄放入地，从而达到保护电子。

正文雷电防护系统( Lightning Protection System（LPS）)是指用以对某一空间进行雷电效应防护的整套装置，它由外部雷电防护系统和内部雷电防护系统两部分组成。

通信基站防雷与接地技术规范前言本规范依据有关雷电防护的国家标准和信息产业部标准，结合通信基站实际情况，提出了通信基站防雷与接地设计的技术规定，同时对基站防雷与接地工程的建设、验收，及防雷设施的维护管理作了具体的规定，是通信基站进行防雷与接地设计、施工、维护的技术规范。

目录1范围 (1)2引用标准 (1)3术语和定义 (1)4总则 (5)5通信基站的联合接地系统 (5)5.1地网的组成 (5)5.2接地体 (10)5.3接地线与接地引入线 (10)5.4接地汇集线与接地汇流排 (11)5.5接地电阻 (11)5.6非自建机房的接地系统 (12)6通信基站的防雷与接地 (15)6.1直击雷防护 (15)6.2供电线路的防护 (15)6.3馈线的接地保护 (16)6.4通信线路的防雷与接地 (17)6.5监控系统的防护 (18)6.6其它设施的防雷与接地 (18)6.7方仓（彩钢板）机房的防雷与接地 (18)6.8浪涌保护器的使用 (19)7通信基站防雷与接地工程的施工 (20)7.1室外工程 (20)7.2室内工程 (22)8通信基站防雷与接地工程的验收 (24)8.1隐蔽工程验收 (24)8.2初验 (24)8.3终验 (25)9通信基站防雷与接地系统的维护与管理 (26)9.1防雷接地设施的日常维护 (26)9.2浪涌保护器的维护 (26)附录A 关于浪涌保护器的使用规定 (28)附录B通信基站防雷与接地工程的竣工、验收资料........... 错误!未定义书签。

附录C 全国年平均雷暴日数区划图 (35)附录D全国主要城市年平均雷暴日数统计表 (36)附录E土壤电阻率参考值 (38)附录F地网接地电阻的测量 (39)附录G本规范用词说明 (40)条文说明 (41)1 范围本标准是根据相关国家标准、信息产业部标准，参考ITU-T建议等有关资料，结合通信基站的实际情况制定。

本标准适用于新建通信基站防雷与接地系统的设计、工程建设、维护管理。

▪ 接地体：埋入土壤或混凝土基础中作散 流用的导体。
▪ 电涌保护器（Surge protective device,SPD)：通过抑制瞬态或暂态过电 压，旁路电涌电流来保护设备的一种装 置。它至少含有一个非线性元件。
▪ 限压型SPD（voltage limiting type) ：
在无电涌时呈高组态，但随着电涌的增大， 其阻抗不断降低的一种SPD。限压型SPD的 常用器件有：压敏电阻、瞬态抑制二极管等。
▪ 新的标准基本上对基站的接地电阻 是这样处理的：当基站所在地区大
地电阻率较低时，基站地网接地电 阻一般不大于10Ω，当采用环形接 地时，地网面积一般应大于100m2； 当基站的土壤电阻率大于1000Ω·m 时，
▪ 可不对基站的接地电阻予以限制，但要 求其地网的等效半径应大于等于20m， 并在地网四角加以10m～20m辐射型接 地体。地网环形接地体的周边可以根据 地形、地理状况决定其形状。 新的标准
▪ 13）建筑物及其它各类地网的现状和平 面图。
▪ 14）配电室、电力室是否分开；如分开， 第一级（B）级SPD在配电室设备内外 的安装位置。
▪ 15）建筑物雷电引下线的现状及其与通 信设备接地线的距离。
▪ 16）高层建筑物防侧击雷的措施。
▪
▪ 17）电气竖井内线路布置情况。
▪ 18）各机房通信设备布置平面图，通信、 信息系统设备的安装情况。
▪ 由于对通信网上运行的通信设备进行雷击抗 扰度测试是一项复杂而专业性(要求具有通信 专业知识、电磁兼容专业知识、高电压试验 技术知识和雷电磁脉冲防护知识)极强的工作， 不恰当的测试方法和操作都会严重威胁到网 络安全，因此开展该项测试必须要谨慎进行。
通信局（站）在用防雷系统检测应收 集的资料

铁运[2011]144号关于印发《铁路通信设备雷电综合防护实施指导意见》的通知铁道部文件铁运[2011]144号关干印发《铁路通信设备雷电综合防护实施指导意见》的通知各铁路局:为规范铁路通信设备雷电防护工作，提高通信设备抗御雷电能力，减少或防止雷电损害，铁道部组织编制了《铁路通信设备雷电综合防护实施指导意见》(以下简称《指导意见》)。

《指导意见》吸取了我国铁路防雷工作多年来的经验，借鉴了国内公众通信、建筑物和电子信息系统防雷的相关规范，结合近年来铁路信号防雷实施情况，明确了通信设备雷电综合防护的原则、内外部防护的方法、浪涌保护器(SPD)的技术指标等，用于指导铁路通信防雷设计、施工和维护工作。

各单位要按照《指导意见》的各项规定，对管内通信设施防雷接地进行全面检查，制定整改计划，力争用2-3年时间全部达标。

附件：1. 铁路通信设备防雷及接地工程要点2. 编制依据3. 通信典型浪涌保护器防护参考图铁路通信设备雷电综合防护实施指导意见1.总则1.1 为规范铁路通信设备雷电防护工作，提高通信设备抗御雷电能力，减少或防止雷电损害，特制定本指导意见。

1.2 通信机房(楼、站、机械室，以下均统称通信机房）应采用外部防雷和内部防雷措施进行综合防护，见图一。

图一：通信综合防雷系统示意图1.3 本指导意见适用于新建铁路、既有线改造中的通信防雷设计及通信防雷系统改造。

在铁路通信新建和改造工程中，必须统筹设计铁路通信设备雷电综合防护。

对于隐蔽工程应严格执行监理和随工验收制度，确保工程质量。

1.4 通信机房的雷电防护，应根据当地雷电活动情况和通信机房性质，选择合理的保护措施，同时也应防止过度保护造成不必要的浪费。

1.5 通信机房所在地雷暴日应根据当地气象部门提供的数据确定。

1.6 通信机房接地应采用共用接地系统方式，即建筑物防雷系统的接地装置、建筑物金属构件、低压配电保护线（PE）、防静电接地以及通信设备的工作接地、保护接地、防雷接地等连接在一起构成共用的接地系统。
