电力系统防雷与接地通用版

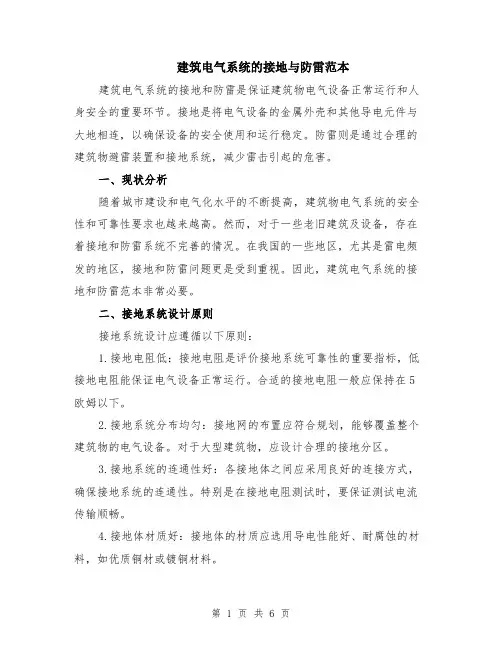

建筑电气系统的接地与防雷范本建筑电气系统的接地和防雷是保证建筑物电气设备正常运行和人身安全的重要环节。

接地是将电气设备的金属外壳和其他导电元件与大地相连，以确保设备的安全使用和运行稳定。

防雷则是通过合理的建筑物避雷装置和接地系统，减少雷击引起的危害。

一、现状分析随着城市建设和电气化水平的不断提高，建筑物电气系统的安全性和可靠性要求也越来越高。

然而，对于一些老旧建筑及设备，存在着接地和防雷系统不完善的情况。

在我国的一些地区，尤其是雷电频发的地区，接地和防雷问题更是受到重视。

因此，建筑电气系统的接地和防雷范本非常必要。

二、接地系统设计原则接地系统设计应遵循以下原则：1.接地电阻低：接地电阻是评价接地系统可靠性的重要指标，低接地电阻能保证电气设备正常运行。

合适的接地电阻一般应保持在5欧姆以下。

2.接地系统分布均匀：接地网的布置应符合规划，能够覆盖整个建筑物的电气设备。

对于大型建筑物，应设计合理的接地分区。

3.接地系统的连通性好：各接地体之间应采用良好的连接方式，确保接地系统的连通性。

特别是在接地电阻测试时，要保证测试电流传输顺畅。

4.接地体材质好：接地体的材质应选用导电性能好、耐腐蚀的材料，如优质铜材或镀铜材料。

5.接地体埋深合适：接地体的埋深应达到一定的标准，一般为1米以上。

在特殊情况下（如土壤电阻率较高），应适当增加接地体的埋深。

三、建筑物防雷系统设计原则建筑物防雷系统设计应遵循以下原则：1.完善的耐雷设计：根据建筑物和设备的特点，确定适当的耐雷标准和等级，进行合理的耐雷设计。

2.合理的避雷装置布置：根据建筑物的高度和结构特点，布置适当的避雷装置。

重要设备应加装单体避雷装置，提高防雷能力。

3.合理的接地系统设计：建筑物防雷系统的接地系统是其重要组成部分。

接地系统的设计应符合相关规范，保证接地电阻低，并与建筑物的电气系统接地系统连接。

4.设备及线路防雷措施：建筑物内部的设备及线路也需要采取一定的防雷措施，如装设过压保护器、采用合适的线缆和绝缘材料等。

防雷及接地安装一、防雷概述在电气设备运行过程中，若遇到雷电天气，很可能会对设备产生影响，例如损坏设备、造成人员伤亡等。

因此，在工业生产、电气设备及建筑等领域中，防雷起着非常重要的作用。

防雷是指采取一系列的防护措施，保证设备或建筑不受雷击侵害。

防雷措施包括切断弱点，采取隔离、屏蔽、接地、避雷针等方法，以确保设备或建筑物不受雷电的侵袭，在雷电天气下继续正常运行。

其中，接地是防雷措施中的一个重要环节。

二、接地的作用接地指将电气设备或配电系统的金属部分（如机壳、金属管道、终端盒等）与大地形成导通通路的操作。

在电力系统中，接地主要有以下三个作用：1.保护人身和设备安全。

接地可以将电气设备的金属部分或外壳与地面相连，使得设备发生漏电或接触过电压时，大部分电流通过接地导线流回地面，而不会对人身及设备造成损害。

2.确保正常电气设备运行。

接地可以为电力系统建立一个低阻抗电路，能够减小过流电流，消除电气设备的电磁干扰，同时还可以保证设备正常工作。

3.便于故障检测与定位。

接地可以使得发生故障后，电路断电并能够及时检测和定位故障所在位置，便于进行维修。

三、接地的分类根据接地标准和要求的不同，接地可分为以下几种：1.保护接地。

保护接地是为保护人身和设备而设立的接地，其目的是建立与地面相连的导体，将电气设备内部的导体（如金属外壳、框架、导体等）与大地相连，并通过具有足够导电性能的接地体将接地电流引至地下深层流散。

2.功能接地。

功能接地主要用于对某些设备进行电气功能接地，以降低电磁干扰与噪声；同时也有利于降低系统的过电压等级、减小绝缘距离，提高电力系统的可靠性。

3.系统接地。

系统接地是指将三相交流电源的中点或零线电气接地，其目的是为了满足电力系统的可靠和经济运行和发挥供电系统的保护性能。

四、接地的安装过程对于电气设备，需要进行接地安装。

接地安装的主要过程包括以下几步：1.确定接地位置。

根据设备标准及要求，确定接地位置，并设计接地系统的接地电阻。

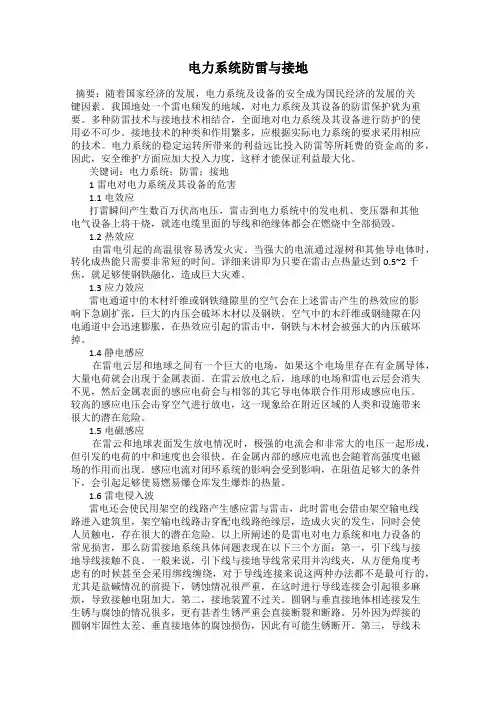

电力系统防雷与接地摘要：随着国家经济的发展，电力系统及设备的安全成为国民经济的发展的关键因素。

我国地处一个雷电频发的地域，对电力系统及其设备的防雷保护犹为重要。

多种防雷技术与接地技术相结合，全面地对电力系统及其设备进行防护的使用必不可少。

接地技术的种类和作用繁多，应根据实际电力系统的要求采用相应的技术。

电力系统的稳定运转所带来的利益远比投入防雷等所耗费的资金高的多，因此，安全维护方面应加大投入力度，这样才能保证利益最大化。

关键词：电力系统；防雷；接地1雷电对电力系统及其设备的危害1.1电效应打雷瞬间产生数百万伏高电压，雷击到电力系统中的发电机、变压器和其他电气设备上将干烧，就连电缆里面的导线和绝缘体都会在燃烧中全部损毁。

1.2热效应由雷电引起的高温很容易诱发火灾。

当强大的电流通过湿树和其他导电体时，转化成热能只需要非常短的时间。

详细来讲即为只要在雷击点热量达到0.5~2千焦，就足够使钢铁融化，造成巨大灾难。

1.3应力效应雷电通道中的木材纤维或钢铁缝隙里的空气会在上述雷击产生的热效应的影响下急剧扩张，巨大的内压会破坏木材以及钢铁。

空气中的木纤维或钢缝隙在闪电通道中会迅速膨胀，在热效应引起的雷击中，钢铁与木材会被强大的内压破坏掉。

1.4静电感应在雷电云层和地球之间有一个巨大的电场，如果这个电场里存在有金属导体，大量电荷就会出现于金属表面。

在雷云放电之后，地球的电场和雷电云层会消失不见，然后金属表面的感应电荷会与相邻的其它导电体联合作用形成感应电压。

较高的感应电压会击穿空气进行放电，这一现象给在附近区域的人类和设施带来很大的潜在危险。

1.5电磁感应在雷云和地球表面发生放电情况时，极强的电流会和非常大的电压一起形成，但引发的电荷的中和速度也会很快。

在金属内部的感应电流也会随着高强度电磁场的作用而出现。

感应电流对闭环系统的影响会受到影响，在阻值足够大的条件下，会引起足够使易燃易爆仓库发生爆炸的热量。

1.6雷电侵入波雷电还会使民用架空的线路产生感应雷与雷击，此时雷电会借由架空输电线路进入建筑里，架空输电线路击穿配电线路绝缘层，造成火灾的发生，同时会使人员触电，存在很大的潜在危险。

配电系统的防雷与接地范本配电系统是现代工业生产和民用建筑中不可或缺的关键设施之一。

然而，频繁的雷电活动给配电系统带来了很大的挑战，因为它们可能导致设备损坏、系统故障甚至火灾等严重后果。

因此，在设计和安装配电系统时，必须重视防雷措施和接地系统的建设。

本文将详细介绍配电系统的防雷与接地范本。

一、防雷范本1. 选择合适的设备防雷措施的第一步是选择具有良好防雷性能的设备。

对于配电系统来说，主要的设备包括变压器、开关柜、电缆等。

这些设备应具有防雷等级符合国家标准要求，并经过权威机构的检测和认证。

2. 合理布置设备在设计和布置配电系统时，应考虑雷电冲击的传播路径和能量分散问题。

首先，应将设备布置在有利于雷电放电扩散和分散的位置。

其次，设备之间的间距应根据设备的防雷等级和供电要求进行合理规划，避免因电气设备之间的相互干扰而引发雷电事故。

3. 安装避雷装置为了有效地防范雷电对配电系统的影响，必须安装合适的避雷装置。

避雷装置不仅能够减少雷电对设备的直接冲击，还能引导雷电电流通过合适的导体通道，将雷电能量导入地下。

常见的避雷装置包括避雷针、避雷网和避雷线等。

安装避雷装置时，应根据设备的特点和周围环境的条件进行合理布置。

4. 导引和耦合装置的安装为了进一步提高配电系统的防雷性能，可以安装导引和耦合装置。

导引装置的作用是引导雷电电流尽快地传导和扩散，减少电流对设备的影响。

耦合装置则可以将雷电冲击与设备分离，减少雷电对设备的直接侵害。

导引和耦合装置的选择和安装位置应根据具体的配电系统特点和环境条件进行合理设计。

二、接地范本1. 设计合理的接地系统配电系统的接地系统是保证系统安全运行的重要组成部分。

在设计接地系统时，应根据配电网络的规模和特点进行合理规划。

首先，应确定合适的接地电阻的目标值，以确保接地系统的正常运行。

其次，应根据配电系统的整体结构和布置，合理确定接地线路的长度和布置形式。

最后，应选择合适的接地方式，如电力接地和电子设备接地等。

配电系统的防雷与接地是确保系统安全运行的重要环节。

在一个配电系统中，雷电可能对设备和人员造成严重损害，因此需要采取适当的措施来保护系统免受雷击和其他电力设备引起的危险。

本文将对配电系统的防雷与接地进行详细介绍。

一、防雷措施1. 预防措施（1）合理选择设备位置：应避免将设备安装在高处，尤其是高于周围建筑物的地方。

如果设备不得不安装在高处，应采取适当的绝缘措施来提高设备的耐雷能力。

（2）避免暴露的导体：所有暴露在室外的导体都应遵循规定的最小防雷距离。

这意味着导体应该离地面足够远，以减少雷电对设备的直接影响。

（3）带电设备的防雷保护：对于带电设备，应安装适当的防雷保护装置，如避雷针和避雷网等。

这些装置可以将雷电引导到地面，保护设备免受雷击。

2. 防雷保护装置（1）避雷针：避雷针是一种由尖端导体组成的装置，它们通常位于建筑物的顶部。

当雷电靠近建筑物时，避雷针可以将其引导到地面，保护建筑物内的设备和人员。

（2）避雷网：避雷网是一种由导体组成的网状装置，通常安装在建筑物周围。

它可以将雷电引导到地面，形成一个保护屏障，防止雷电进入建筑物内部。

（3）避雷器：避雷器是一种用于保护设备的装置，可以将雷电引导到地面。

根据不同的电力设备的需要，可以选择不同类型的避雷器，包括气体避雷器、无线电避雷器和电磁避雷器等。

二、接地系统配电系统的接地系统是保护设备和人员免受电击的关键部分。

它能够将电流引导到安全的地方，减少电压梯度，并确保电流能够正确流动。

以下是一些与接地系统相关的重要事项：1. 接地电极：接地电极是连接地面和电气设备的导体，通常埋入地下。

地面接地电极的数量和布局应根据配电系统的具体要求进行设计。

接地电极的长度和直径对于接地效果有直接影响，因此应根据具体情况进行合理选择。

2. 接地系统设计：接地系统的设计应符合相关的标准和规范，如国家标准GB50057-2012《建筑物电气设计规范》。

该标准规定了接地系统的设计要求，包括接地电阻的要求、接地装置的选型等。

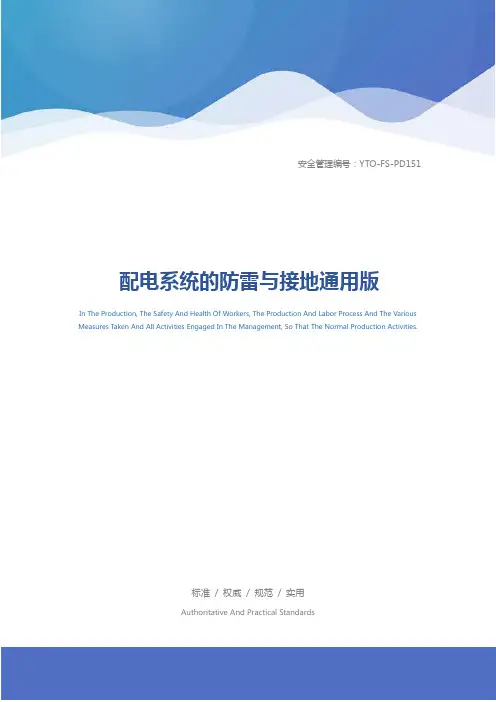

安全管理编号：YTO-FS-PD151配电系统的防雷与接地通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards配电系统的防雷与接地通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

雷电的危害，大家是有目共睹的。

然而，近几年随着电网的改造，特别是城网改造和变电所自动化系统的建设，大家可能对这些设备的防雷接地保护还是认识不足，以致造成了多起雷害事故，造成自动化系统的瘫痪和一些电网设备事故，损失是比较严重的。

因此，我们有必要探讨一下供、配电系统的防雷接地问题，为设计和施工人员提供一定的帮助。

1电力线路的防雷与接地1.1输电线路的防雷与接地输电线路的防雷，应根据线路的电压等级、负荷性质和系统运行方式，并结合当地地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等情况，通过技术经济比较，采用合理的防雷方式。

(1)35kV线路不宜全线架设避雷线，一般在变电所的进线段架设1～2km的避雷线，同时在雷电活动强烈的地段架设避雷线，或者安装线路金属氧化物避雷器。

(2)110kV线路应全线架设避雷线，山区应采用双避雷线；但在年平均雷暴日数不超过15日或运行经验证明雷电活动轻微的地区，可不架设避雷线。

施工用电接地与防雷措施1、在施工现场专用变压器的供电的TN-S接零保护系统中。

所有电气设备的金属外壳与保护零线相接。

专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出。

施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零。

包括以下五个部分：（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳。

（2）电气设备传动装置的金属框架。

（3）配电屏与金属屏的金属框架。

（4）内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。

（5）电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。

2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。

不得一部分设各做保护接零，另一部分设各做保护接地。

采用TN系统做保护接零时，工作零线(N 线)必须通过总漏电保护器，保护线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部的TN-S接零保护系统。

3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。

4、在TN接零保护系统中，PE零线应单独敷设。

重复接地线必须与PE线相连接，严禁与N线相连接。

5、施工现场的临时用电电力系统严禁利用大地做相线或零线。

6、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

7、电气设备不带电的外露可导电部分应作保护接零。

具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。

8、每隔15米设置一个接地，接地电阻不得大于4Ω。

9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。

10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。

11、不得采用铝导体做接地体或地下接地线。

垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。

接地可利用自然接地体，但应保证其电气连接和热稳定。

电力系统的安全防雷范本电力系统是现代社会不可或缺的基础设施之一，然而，雷电活动可能对电力系统造成严重的影响，导致电力设备损坏、停电甚至火灾等严重后果。

因此，建立一套完善的安全防雷范本对于电力系统的可靠运行至关重要。

本文将介绍一套不含分段语句的电力系统安全防雷范本。

1. 搭建可靠的接地系统为了保障电力系统与地之间的有效接地，需要搭建可靠的接地系统。

接地系统应包括合适的接地装置和适当的接地电阻。

接地装置可以选择铜排、接地网或者接地极等，以确保接地电阻能够维持在合理的范围内。

合理接地系统可以将感应雷电流迅速引入地下，避免对电力系统产生伤害。

2. 安装可靠的避雷装置避雷装置是电力系统安全防雷的重要组成部分。

避雷装置应根据电力系统的特点合理选择。

一般来说，避雷装置可以分为外避雷器和内避雷器两类。

外避雷器安装在电力系统进入点处，用于拦截雷电电流，防止其进一步传入系统内部。

内避雷器则安装在系统内部重要设备的前后，用于吸收和分散雷电冲击电流。

避雷装置的安装位置和参数需要根据电力系统的特点和环境来进行合理设计，以提供最佳的防雷保护。

3. 设计良好的屏蔽系统屏蔽是电力系统防雷的关键环节之一。

通过合理设计和安装屏蔽，可以减少系统暴露在雷电作用下的可能性。

屏蔽系统应包括地面屏蔽和设备屏蔽两方面。

地面屏蔽应覆盖整个电力系统区域，采用金属网、金属板等材料，确保雷电电流能够迅速地引入地下。

设备屏蔽则是指在关键设备上安装金属外壳和接地导线，有效保护设备免受雷击的影响。

4. 定期检查和维护建立完善的安全防雷范本并不意味着工作已经结束，定期检查和维护同样重要。

定期检查避雷装置的状态、接地系统的完整性以及屏蔽系统的可靠性，并进行必要的维护和更新。

此外，对于新的雷电防护技术和设备，及时了解并引入到电力系统中也是必要的。

5. 做好防护教育和培训安全防雷不仅仅依赖于硬件设备和系统设计，还需要人员的正确操作和应对能力。

因此，在电力系统中进行防护教育和培训十分必要。

配电系统的防雷与接地范本配电系统的防雷与接地是保证电气设备运行安全稳定的重要措施。

防雷与接地的范本应包括配电系统的防雷设计和接地设计两部分。

下面将详细介绍配电系统的防雷与接地范本。

一、配电系统的防雷设计1.了解当地雷击频率和雷暴天气特点，确定适当的防雷标准和措施。

2.根据建筑物类型、高度、材料等特点，选择适当的防雷设备，如避雷针、避雷网、避雷带等，并按照相关标准进行安装。

3.在配电系统的进线处设置防雷装置，包括雷电接闪器、过电压保护器等，以防止雷击过电压对设备造成损坏。

4.合理规划配电系统的布线，减少电气设备之间的电磁干扰，提高系统的抗雷击能力。

5.在配电系统的负荷侧设置避雷装置，如超前放电器、过电压保护器等，保护负荷设备不受雷电冲击。

二、配电系统的接地设计1.根据当地的规范和要求，确定适当的接地电阻值，一般要求不大于10欧姆。

2.选择合适的接地材料，如接地网、接地极等，确保接地系统的良好导电性能。

3.合理规划接地系统的布置，确保各个接地装置之间能够形成良好的接地网络。

4.按照规范要求设置主接地网和分支接地网，确保接地系统的可靠性和稳定性。

5.安装接地检测装置，定期检测接地系统的接地电阻值，并及时修复损坏的接地装置。

三、配电系统的防雷与接地维护1.编制配电系统的防雷与接地管理制度，并确保制度的有效执行。

2.定期维护防雷设备，如清理避雷针等，确保其正常运行。

3.定期检测接地系统的接地电阻值，及时修复损坏的接地装置。

4.对新建的配电系统进行防雷与接地的检测和验收，确保其符合相关标准要求。

5.对老化、损坏的电气设备及时进行维修或更换，以防止设备故障引发事故。

总结：配电系统的防雷与接地是保证电气设备运行安全的重要措施，防雷与接地设计的范本主要包括防雷设计和接地设计两部分，其中防雷设计应考虑当地雷击频率、防雷标准和适当的防雷设备，接地设计应根据规范确定合适的接地电阻值和材料，并合理布置接地系统。

同时，对防雷与接地系统要进行定期的维护和检测，确保其正常工作。
