防雷器基本电路图

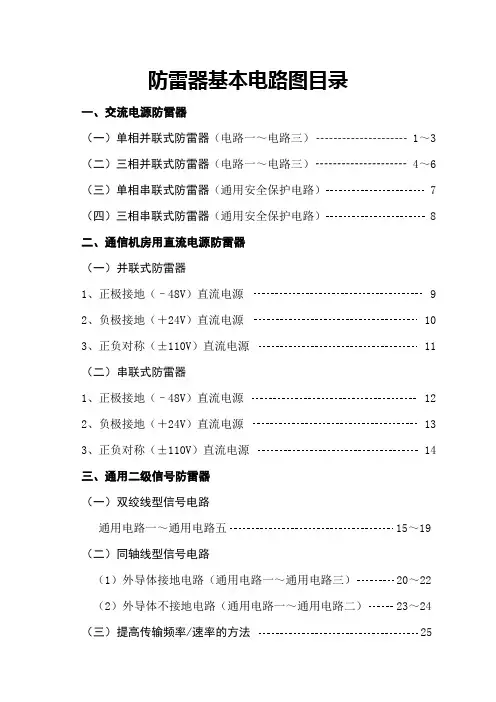

防雷器基本电路图目录一、交流电源防雷器（一）单相并联式防雷器（电路一～电路三） 1～3（二）三相并联式防雷器（电路一～电路三）4～6（三）单相串联式防雷器（通用安全保护电路）7（四）三相串联式防雷器（通用安全保护电路）8二、通信机房用直流电源防雷器（一）并联式防雷器1、正极接地（–48V）直流电源 92、负极接地（＋24V）直流电源 103、正负对称（±110V）直流电源 11 （二）串联式防雷器1、正极接地（–48V）直流电源 122、负极接地（＋24V）直流电源 133、正负对称（±110V）直流电源 14三、通用二级信号防雷器（一）双绞线型信号电路通用电路一～通用电路五 15～19 （二）同轴线型信号电路（1）外导体接地电路（通用电路一～通用电路三） 20～22 （2）外导体不接地电路（通用电路一～通用电路二） 23～24 （三）提高传输频率/速率的方法25四、小功率电源变压器或开关电源保护电路（电路一～电路三）26～28五、通讯电子设备的保护电路（电路一～电路三）29～31六、直流电源与信号同传的保护电路32七、信号电路的双重二级保护方式33八、检测/控制电路的保护（接地、不接地）34～35九、单级信号防雷器1、只用玻璃放电管的保护电路 362、只用半导体过压保护器的保护电路 373、只用TVS管的保护电路 384、复合单级保护电路 39十、天馈防雷器1、单级电路天馈防雷器 402、二级电路天馈防雷器 413、三级电路天馈防雷器 42 十一、防静电保护器 43（一）单相并联式防雷器电路一：最简单的电路600V。

当要求的通流容量≤3KA时，可以用玻璃放电管代替。

4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。

（一）单相并联式防雷器电路二：较安全的电路说明：1、优点：采用复合对称电路，共模、差模全保护， L、N可以随便接，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。

浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。

3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。

因为此，一般在建筑物入口处选用如Asafe 系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。

两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。

4、与浪涌保护器相配合的微型断路器如何选型？答：ASafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40,需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-2Q需要选用32A的分断电流能力为6.5KA的CD型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D 型；第三级模块，如AM3-1Q需要选用16A 的分断电流能力为4.5KA的C D 型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。

5、是否所有的浪涌保护器前都装熔断装置？答：不是。

开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。

电涌保护器接入模式在TN制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。

但在TN-S制式的起始位置，中性线与保护地线之间无须接入电涌保护器。

只有对A级防雷等级中的第三、四级和E级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。

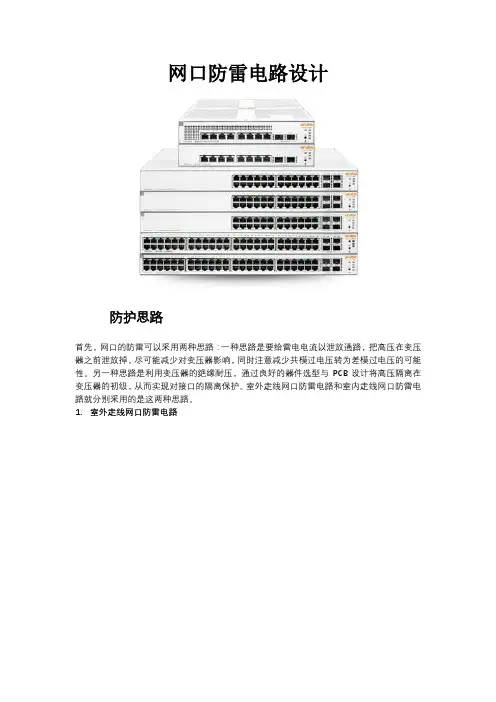

网口防雷电路设计防护思路首先，网口的防雷可以采用两种思路：一种思路是要给雷电电流以泄放通路，把高压在变压器之前泄放掉，尽可能减少对变压器影响，同时注意减少共模过电压转为差模过电压的可能性。

另一种思路是利用变压器的绝缘耐压，通过良好的器件选型与PCB设计将高压隔离在变压器的初级，从而实现对接口的隔离保护。

室外走线网口防雷电路和室内走线网口防雷电路就分别采用的是这两种思路。

1.室外走线网口防雷电路当有可能室外走线时，端口的防护等级要求较高，防护电路可以按图设计。

图中室外走线网口防护电路的基本原理图，从图中可以看出该电路的结构与室外走线E1口防雷电路类似。

共模防护通过气体放电管实现，差模防护通过气体放电管和TVS管组成的二级防护电路实现。

图中G1和G2是三极气体放电管，型号是leiditech 3R090-5S，它可以同时起到两信号线间的差模保护和两线对地的共模保护效果。

中间的退耦选用2.2Ω/2W电阻，使前后级防护电路能够相互配合，电阻值在保证信号传输的前提下尽可能往大选取，防雷性能会更好，但电阻值不能小于2.2Ω。

后级防护用的TVS管，因为网口传输速率高，在网口防雷电路中应用的组合式TVS管需要具有更低的结电容，这里推荐的器件型号为上海雷卯电子SLVU2.8-4。

图中下方的原理图就是采用上述器件网口部分的详细原理图。

三极气体放电管的中间一极接保护地PGND，要保证设备的工作地GND和保护地PGND通过PCB走线在母板或通过电缆在结构体上汇合（不能通过0Ω电阻或电容），这样才能减小GND和PGND的电位差，使防雷电路发挥保护作用。

电路设计需要注意RJ45接头到三极气体放电管的PCB走线加粗到40mil，走线布在TOP层或BOTTOM层。

若单层不能布这么粗的线，可采取两层或三层走线的方式来满足走线的宽度。

退耦电阻到变压器的PCB走线建议采用15mil线宽。

该防雷电路的插入损耗小于0.3dB，对100M以太网口的传输信号质量影响比较小。

电源口防雷电路的设计需要注意的因素较多，有如下几方面：1、防雷电路的设计应满足规定的防护等级要求，且防雷电路的残压水平应能够保护后级电路免受损坏。

2、在遇到雷电暂态过电压作用时，保护装置应具有足够快的动作响应速度，即能尽早的动作限压和旁路泄流。

3、防雷电路加在馈电线路上，不应影响设备的正常馈电。

例如，采用串联式电源防雷电路时，防雷电路应可通过设备满负荷工作时的电流并有一定的裕量。

4、防护电路在系统的最高工作电压时不应动作。

通常在交流回路中，防护电路的动作电压是交流工作电压有效值的2.2~2.5倍，在直流回路中，防护电路的动作电压是直流额定工作电压的1.8~2倍。

5、防雷电路加在馈电线路上，不应给设备的安全运行带来隐患。

例如，应避免由于电路设计不当而使防雷电路存在着火等安全隐患。

6、在整个馈电通路上存在多级防雷电路时，应注意各级防雷电路间有良好的配合关系，不应出现后级防雷电路遭到雷击损坏而前级防雷电路完好的情况。

7、防雷电路应具有损坏告警、遥信、热容和过流保护功能，并具有可替换性。

下面分别给出交流电源口和直流电源口的防雷电路设计指导。

一、交流电源口防雷电路设计1、交流电源口防雷电路交流电源口防雷电路上图是一个两级的交流电源口防护电路：a、Gl和G2为气体放电管2、Rvz1~Rvz6为压敏电阻3、Fl和F2为空气开关4、F3和F4为保险5、Ll和L2是退耦电感。

电路原理简述如下：第1级防雷电路为具有共模和差模保护的电路，差模保护采用的压敏电阻。

共模保护采用压敏电阻和气体放电管串联。

第1级防雷电路的通流能力较高，通常在几十kA(8∕20us)。

第1级防雷电路宜选用空气开关做短路过流故障的保护器件。

第2级防雷电路的形式与第1级相同，合理设计第1级电路和第2级电路间的电感值，可以使大部分的雷电流通过第1级防雷电路泄放，第2级电路只泄放少部分雷电流，这样就可以通过第2级电路将防雷器的输出残压进一步降低以达到保护后级设备的目的。

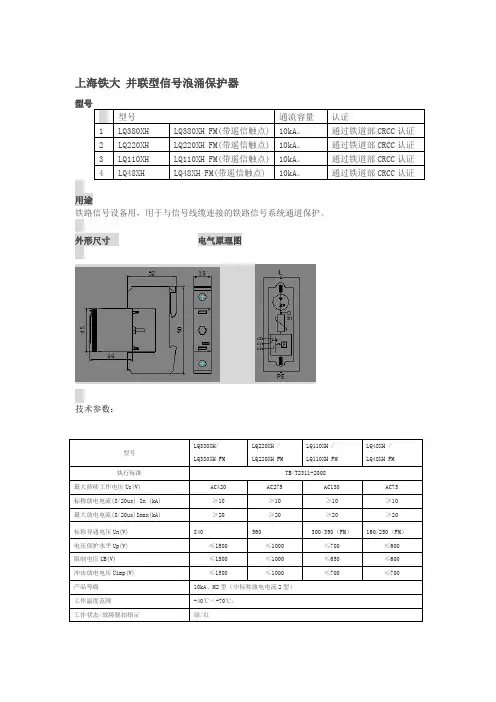

上海铁大并联型信号浪涌保护器型号型号通流容量认证1LQ380XH LQ380XH FM(带遥信触点)10kA。

通过铁道部CRCC认证2LQ220XH LQ220XH FM(带遥信触点)10kA。

通过铁道部CRCC认证3LQ110XH LQ110XH FM(带遥信触点)10kA。

通过铁道部CRCC认证4LQ48XH LQ48XH FM(带遥信触点)10kA。

通过铁道部CRCC认证用途铁路信号设备用，用于与信号线缆连接的铁路信号系统通道保护。

外形尺寸电气原理图技术参数：型号LQ380XH/LQ380XH FM LQ220XH /LQ220XH FMLQ110XH /LQ110XH FMLQ48XH /LQ48XH FM执行标准TB/T2311-2008最大持续工作电压Uc(V)AC420AC275AC130AC75标称放电电流(8/20us) In (kA)≥10≥10≥10≥10最大放电电流(8/20us)Imax(kA)≥20≥20≥20≥20标称导通电压Un(V)840560300/390（FM）160/250（FM）电压保护水平Up(V)≤1500≤1000≤700≤600限制电压UB(V)≤1500≤1000≤650≤600冲击放电电压Uimp(V)≤1500≤1000≤700≤700产品等级10kA、M2型（中标称放电电流2型）工作温度范围-40℃～+70℃，工作状态/故障脱扣指示绿/红外形尺寸电气原理图技术参数型号LQ3800DY-40LQ220DY-40 1标称电压UN AC380 V AC220 V2标称放电电流（8/20µs）In40kA40kA3最大放电电流（8/20µs）Imax80kA80kA4最大持续运行电压Uc420V275V5冲击放电电压（1kv/µs）Uimp≤1500V≤1000V6限制电压(8/20µS，In) Uin≤2800V≤2100V7限制电压(8/20µS，3kA)UB≤1500V≤1000V8电压保护水平Up≤2800V≤2100V9标称导通电压Un980V680V10工作温度范围-40℃～+70℃，-40℃～+70℃11外形尺寸底座：90×36×52(mm)模块：45×36×44(mm)底座：90×36×52(mm)模块：45×36×44(mm)12安装方式35mm标准导轨35mm标准导轨13工作状态/故障脱扣指示绿/红绿/红14遥信触点有有15外壳防护等级IP20IP20XLY电源防雷箱一、用途XLY系列电源防雷箱用于防止雷电过电压及过电流对引入铁路信号、通信机械室的两路三相电源或单相电源损害的防雷保护装置。

防雷器基本电路图目录一、交流电源防雷器（一）单相并联式防雷器（电路一～电路三） 1～3（二）三相并联式防雷器（电路一～电路三）4～6（三）单相串联式防雷器（通用安全保护电路）7（四）三相串联式防雷器（通用安全保护电路）8二、通信机房用直流电源防雷器（一）并联式防雷器1、正极接地（–48V）直流电源 92、负极接地（＋24V）直流电源 103、正负对称（±110V）直流电源 11 （二）串联式防雷器1、正极接地（–48V）直流电源 122、负极接地（＋24V）直流电源 133、正负对称（±110V）直流电源 14三、通用二级信号防雷器（一）双绞线型信号电路通用电路一～通用电路五 15～19 （二）同轴线型信号电路（1）外导体接地电路（通用电路一～通用电路三） 20～22 （2）外导体不接地电路（通用电路一～通用电路二） 23～24 （三）提高传输频率/速率的方法25四、小功率电源变压器或开关电源保护电路（电路一～电路三）26～28五、通讯电子设备的保护电路（电路一～电路三）29～31六、直流电源与信号同传的保护电路32七、信号电路的双重二级保护方式33八、检测/控制电路的保护（接地、不接地）34～35九、单级信号防雷器1、只用玻璃放电管的保护电路 362、只用半导体过压保护器的保护电路 373、只用TVS管的保护电路 384、复合单级保护电路 39十、天馈防雷器1、单级电路天馈防雷器 402、二级电路天馈防雷器 413、三级电路天馈防雷器 42 十一、防静电保护器 43（一）单相并联式防雷器电路一：最简单的电路600V。

当要求的通流容量≤3KA时，可以用玻璃放电管代替。

4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。

（一）单相并联式防雷器电路二：较安全的电路说明：1、优点：采用复合对称电路，共模、差模全保护， L、N可以随便接，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。

浪涌保护器（SPD）工作原理和结构电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。

电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SPD的分类：1、按工作原理分：1．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

2．限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3．分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。

扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

按用途分：(1)电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。

(2)信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。

二、SPD的基本元器件及其工作原理：1．放电间隙(又称保护间隙)：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线(PE)相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。

2424V V直流电源防雷器安全注意事项·当防雷器安装于最终系统时，必须执行标准GB4943（EN60950，IEC60950）的所有要求。

·设备应当由被授权的专业人员安装。

安装时必须断开电源，严禁带电操作，以防发生意外。

适用范围AM*-*型直流电源防雷器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。

广泛用于移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的直流电源防护。

适用于各种直流电源系统，如：·直流配电屏；·直流供电设备；·直流配电箱；·电子信息系统柜；·二次电源设备的输出端。

性能特点·采用温控断路技术，并内置过流保护电路，彻底避免防雷器自身发热引起的火险发生；·选用世界知名元器件，运用先进的生产工艺制造；·通流容量大，残压低；·自带远程告警干接点;·工作状态及失效状态，清晰直观；·安装方便，维护简单；·工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。

24V直流电源防雷器命名规则主要技术参数产品型号AM40-48AM40-110AM40-220AM10-12AM10-24AM10-36标称工作电压Un48VDC110VDC220VDC12VDC24VDC36VDC 最大持续工作电压Uc75VDC165VDC320VDC18VDC36VDC55VDC 标称放电电流In（8/20μs）20kA20kA20kA5kA5kA5kA 最大通流容量Imax（8/20μs）40kA40kA40kA10kA10kA10kA 保护水平Up(In时）≤200V≤250V≤1.5kV≤150V≤150V≤150V 响应时间≤25nsIP防护等级IP20阻燃等级，符合UL94V0接入导线面积+/-、0线≥6mm2，地线≥10mm2外形尺寸单联：90×18×62mm；双联：90×36×69mm；工作环境温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km注：产品规格可能不定期更新，请咨询安普迅公司了解详情。

B+C组合型防雷器解析——株洲普天中普防雷科技有限公司匡宪伟摘要：低压配电系统的过电压防护一般采用多级保护，如B+C这种两级保护模式。

在实际应用过程中又经常遇到无法满足标准规定的两级间不小于一定安装距离的要求，于是各个防雷厂家纷纷推出了B+C组合型防雷的产品。

本文主要通过借鉴前人的经验，从实验出发，结合各种理论知识，对各类B+C防雷器进行剖析，分析其各自的优缺点，以供用户来判断如何选择自己适用的B+C防雷产品。

关键词：B+C组合型防雷器限压型开关型电子点火装置1、导言目前，我们在设计低压配电系统的过电压防护时，一般采用多级保护。

采用多级防护的主要目的就是为了即能满足大通流容量的要求，又能满足低于设备耐压水平的残压要求。

GB50057-94（2000年版）《建筑物防雷设计规范》中，第6.4.11条规定“在一般情况下，当在线路上多处安装 SPD 且无准确数据时，电压开关型 SPD 与限压型 SPD 之间的线路长度不宜小于 10m，限压型 SPD 之间的线路长度不宜小于 5m。

”信息产业部行业标准YD／T 5098-2005《通信局（站）防雷与接地工程设计规范》中第9.2.2条规定“在使用分级保护时，各级浪涌保护器之间应保持必要的退耦距离或增设退耦器件，以确保各级浪涌保护器协调工作。

氧化锌SPD与氧化锌SPD之间退耦距离（电缆长度）应不小于5m。

”而在实际安装过程中，往往因为安装空间问题，无法满足两级间的安装距离要求。

这种时候，防雷器生产厂家一般会推荐客户采用B+C组合型的防雷器。

该类防雷器能解决两级间安装距离的问题，但解决的方式会有差别，本文将详细解释各类B+C组合型防雷产品间的差异。

2、B+C组合型防雷器的类型B+C组合型防雷器C级普遍都采用限压型，所以一般按其B级防雷器的类型来划分。

分为限压型和开关型，这两种又分别分为带退耦型与无退耦型。

B+C组合型防雷器目前市场上，各个厂家生产的B+C组合型防雷产品种类繁多，但其基本原理都属于上面四种类型，其中带退耦限压型以及无退耦开关型应用得最为广泛。
