智慧树知到《画法几何》章节测试答案
第二章
1、工程图样采用的是（）。
A:中心投影法
B:平行投影法
C:斜投影法
D:正投影法
正确答案：正投影法
2、工程上主要采用的图示方法是（）。
A:轴测投影法
B:多面正投影法
C:透视投影法
D:标高投影法
正确答案：多面正投影法
3、三投影面体系由三个互相垂直的投影面组成，其中与水平面平行的称为（）。
A:水平投影
B:正立投影面
C:正面投影
D:水平投影面
正确答案：水平投影面
4、关于三面投影图的尺寸关系，下面描述正确的是（）。
A:水平投影和正面投影反映形体的长度
B:水平投影和侧面投影反映形体的长度
C:水平投影和正面投影反映形体的宽度
D:正面投影和侧面投影反映形体的宽度
正确答案：水平投影和正面投影反映形体的长度
5、关于三面投影之间的方位关系，下面描述正确的是（）。
A:正面投影和水平投影反映物体的前、后方向
B:水平投影和侧面投影反映物体的左、右方向
C:正面投影和侧面投影反映物体前、后方向
D:正面投影和水平投影反映物体的左、右方向
正确答案：正面投影和水平投影反映物体的左、右方向
第三章
1、空间点A到W面的距离等于（）。
A: aaX
B:a＇aZ
C: a＇＇aYw
D: a＇aX
正确答案：B
2、点的每个投影反映两个坐标，V投影反映（）。
A:（x，z）
B:（x，y）
C:（y，z）
D:都不正确
正确答案：A
3、两点的相对位置指两点在空间的上下、前后、左右位置关系，Y 坐标越大，越靠（）。
A:上
B:前
C:后
D:右
正确答案：B
4、与一个正垂面垂直的平面，有可能是（） 。
A:水平面
B:正平面
C:正垂面
D:铅垂面
正确答案：C
5、一般位置直线的投影特性包括（）。
A:各投影都与三个投影轴倾斜
B:水平投影反映直线的实长
C:正面投影平行于X投影轴
D:三个投影都不反映直线的实长
正确答案：AD
画法几何及土木工程制图（下）_大连理工大学中国大学mooc课后章节答案期末考试题库2023年
1. 捉直线段的端点，需先在草图设置里勾选（ ）。
参考答案:
端点
2. “0”图层是可以删除的。
参考答案:
错误
3. 在进行连续标注前，应先进行一个线性尺寸标注，作为连续标注的原点。
参考答案:
正确
4. 在建筑施工图的平面图中，M一般代表的是( )
参考答案:
门
5. 平面注写包括集中标注和部分标注。
参考答案:
错误
6. 钢筋混凝土结构中承受拉、压应力的钢筋称为（ ）
参考答案:
受力钢筋
7. 一般梁中保护层厚度为（ ）
参考答案:
25mm
8. 代号KZ指的是（ ）
参考答案:
框架柱
9. L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
参考答案:
正确
10. ZOOM命令可将屏幕上显示的图形以大于或小于图形原尺寸进行显示，而图形的实际尺寸保持不变。
参考答案:
正确
11. 建筑平面图不包括( )
参考答案:
基础平面图
12. 草图是以目测估计图形与实物的比例，按一定画法要求徒手绘制的图。
参考答案:
正确
13. 总平面图中，高层建筑的层数如何表示。（ ）
参考答案:
数字
14. 已知前一点的直角坐标值为（ 150，100），如果在输入下一点的提示后输入: @ 100，-40，则该点的绝对直角坐标值为 （ ）。
参考答案:
250,60
15. 建筑剖面图一般不需要标注楼板与梁的断面高度等内容。
参考答案:
正确
16. 图上的尺寸应以尺寸数字为准，不得从图上直接量取。
参考答案:
正确
17. 图上的任何图线都可以作为尺寸线。
参考答案:
错误
18. 圆锥面上的示坡线是平行与锥底的纬圆。
参考答案:
错误
19. 标高中的数值是以（ ）为单位
参考答案:
米
20. 相对标高的零点正确的注写方式为( )
参考答案:
±0.000

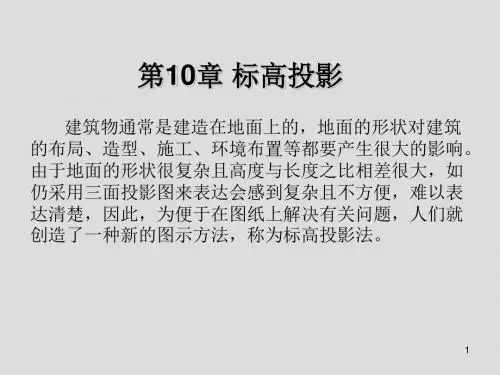

21. 圆锥面的等高线是一组（）

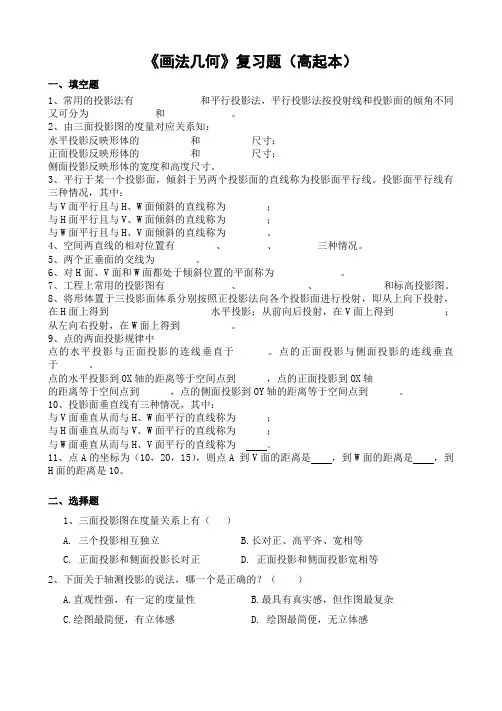

《画法几何》复习题（高起本）
一、填空题
1、常用的投影法有 和平行投影法，平行投影法按投射线和投影面的倾角不同又可分为 和 。
2、由三面投影图的度量对应关系知：
水平投影反映形体的 和 尺寸；
正面投影反映形体的 和 尺寸；
侧面投影反映形体的宽度和高度尺寸。
3、平行于某一个投影面，倾斜于另两个投影面的直线称为投影面平行线。投影面平行线有三种情况，其中：
与V面平行且与H、W面倾斜的直线称为 ；
与H面平行且与V、W面倾斜的直线称为 ；
与W面平行且与H、V面倾斜的直线称为 。
4、空间两直线的相对位置有 、 、 三种情况。
5、两个正垂面的交线为 。
6、对H面、V面和W面都处于倾斜位置的平面称为 。
7、工程上常用的投影图有 、 、 和标高投影图。
8、将形体置于三投影面体系分别按照正投影法向各个投影面进行投射，即从上向下投射，在H面上得到 水平投影；从前向后投射，在V面上得到 ；从左向右投射，在W面上得到 。
9、点的两面投影规律中
点的水平投影与正面投影的连线垂直于 。点的正面投影与侧面投影的连线垂直于 。
点的水平投影到OX轴的距离等于空间点到 ，点的正面投影到OX轴
的距离等于空间点到 ，点的侧面投影到OY轴的距离等于空间点到 。
10、投影面垂直线有三种情况，其中：
与V面垂直从而与H、W面平行的直线称为 ；
与H面垂直从而与V、W面平行的直线称为 ；
与W面垂直从而与H、V面平行的直线称为 。
11、点A的坐标为（10，20，15），则点A 到V面的距离是
，到W面的距离是
，到H面的距离是10。
二、选择题
1、三面投影图在度量关系上有（ ）
第一章 绪 论 1
第一章 绪 论
1.1 画法几何学的任务
1.1.1 本课程的性质和任务 工程图样是表达和交流技术思想的重要工具。在现代工业中，设计和制造机床、车辆、船
舶、采矿与冶金设备、化工设备、各种仪表或电子仪器等，都必须先画出图样，然后根据图纸
加工，才能得到预想的结果。在使用这些机器、设备和仪表时，也常常要通过阅读图样来了解
它们的结构和性能。所以我们说：“工程图样是工程界的技术语言”。每一个工程技术人员，如果不能熟练掌握它，是无法胜任工程设计和科研工作的。作为一个工科高等学校的学生，掌握
绘制工程图样的基本理论和方法，是今后从事设计、制造和加工以及科学研究工作的基本技能
之一。
画法几何学是研究如何在平面上图示空间物体和图解空间几何问题的一门学科，它为绘制
工程图样提供了基本原理和基本方法。并且为正确地图解空间几何问题提供了理论基础、为用平面图样完整地表达出空间物体，提供了理论依据。
学习画法几何学的任务和目的主要有以下几点：
（1）学习平行投影的基本理论，特别是正投影法的原理和应用；
（2）学习用平面图形表达空间几何形体的图示法；
（3）熟练掌握空间几何元素的定位问题和度量问题的图解法； （4）培养空间逻辑思维和空间想象能力；
（5）培养耐心细致的工作风和认真负责的工作态度。
1.1.2 本课程的学习方法 画法几何学的理论具有完整性和系统性，它的课程学习有一个鲜明的特点：用作图来培养
空间逻辑思维和想象能力。即在学习的过程中，始终必须将平面上的投影与想象的空间几何元素结合起来。这种平面投影分析与空间形体想象的结合，是二维思维与三维思维间的转换。而
这种转换能力的培养，只能逐步做到。
在学习中，应遵循下述学习方法：
（1）认真听课，及时复习，正确理解基本原理，掌握基本方法，注意领会例题所示的分
析方法和作图过程。注意物体与图样之间的关系，逐步提高自己的空间思维能力和空间分析能力。
（2）绘图技能的培养和空间思维能力的提高，都需要通过一定数量的练习来实现，因此
