机组电气设备调试方案机组电气设备调试方案随着现代社会的不断发展，机组电气设备已经成为各行各业中不可或缺的重要组成部分。
机组电气设备的稳定性、可靠性和安全性对于基础设施运营和生产效率的提高有着至关重要的作用。
为了确保机组电气设备的正常运行和稳定性，需要对其进行科学的调试工作。
本文将详细介绍机组电气设备调试方案。
一、调试前的准备工作在进行机组电气设备调试之前，必须先进行一系列的准备工作。
具体如下：1. 确定调试目标：调试过程中应该明确调试的目标，避免浪费时间和物力资源。
2. 确定调试方案：根据实际情况，制定一套可行的调试方案，具体包括调试的步骤、方法、工具和测试设备等。
3. 准备调试工具和设备：根据调试方案，准备必要的调试工具和测试设备，确保调试过程中的准确性和有效性。
4. 规范化操作：在进行调试过程中，对于工作人员需要进行规范化操作，确保安全生产。
二、调试过程中的步骤调试过程中的具体步骤如下：1. 对设备进行安全检查：调试前需要先对设备进行安全检查，排除安全隐患，确保调试过程的安全性。
2. 对设备进行初步测试：对设备进行初步测试，测试各项指标是否达到规定的标准。
3. 对设备进行分析和诊断：对于初步测试中不符合标准的指标，进行分析和诊断，找出可能存在的问题。
4. 修改和调整设备：根据对设备进行分析和诊断的结果，进行相应的修改和调整。
5. 重复测试：对修改后的设备进行测试，重复测试直到设备达到规定的标准。
6. 确认调试结果：对设备达到规定标准后，确认调试结果，确保调试得到成功。
三、调试中需要注意的问题在进行机组电气设备调试时，需要注意以下问题：1. 安全问题：调试过程中需要注意安全问题，确保工作人员安全。
2. 数据记录：对于整个调试工作需要进行数据记录，记录设备达到的各项指标数据。
3. 防止误操作：在操作过程中需要防止误操作，避免产生不必要的损失。
四、调试后的总结在机组电气设备调试完成后，需要进行总结，对整个调试过程进行评估和总结，以便于不断完善调试方案，提高调试效率和准确性。

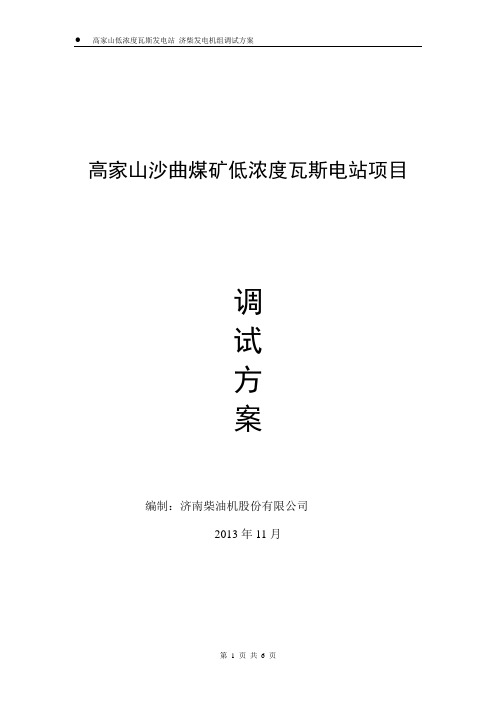

高家山沙曲煤矿低浓度瓦斯电站项目调试方案编制：济南柴油机股份有限公司2013年11月目录一、总则二、工程简介、三、准备、检查工作四、瓦斯接入五、机组调试六、调试运行通用条件一．总则为了保证高家山沙曲煤矿低浓度瓦斯发电站机组能安全、可靠、经济、文明地投入生产，迅速形成生产能力，发挥投资效益，全面检验主机及其配套系统的设备制造、设计、施工、调试和生产准备情况，依据国家、行业的有关规定、规程、规范，制定高家山沙曲煤矿低浓度瓦斯发电项目调试方案。
二．工程简介高家山沙曲煤矿低浓度瓦斯电站项目位于山西省柳林县高家山沙曲煤矿低浓度瓦斯电站内。
济柴发电机组装机量共4MW。
三．准备、检查工作1）检查外观。
1、机组的焊接应牢固,焊缝应均匀，无裂纹、药皮、溅渣、焊穿、咬边、漏焊及气孔等缺陷。
2、机组的控制屏、采集箱表面应平整。
3、机组的涂漆部分的漆膜应均匀，无明显裂纹、脱落、流痕，气泡、划伤等现象。
4、机组电镀件的镀层光滑，无漏镀斑点、锈蚀等现象。
5、机组的紧固件应不松动。
2）检查机组的接线系统。
接完线后检查直流用电设备是否正常，数据监控仪、点火控制器、海因茨曼调速系统、电磁阀；检查控制屏、调速控制箱、控制线路、启动系统接线是否松动、正确；3）检查机组冷态的密封性能。
机组加入冷却水后，检查各连接处是否漏水，油壳内是否进水；散热水箱的液位应不低于液位计的中间位置；4）加入机油，使机油液位在油尺的上限和下限中间；打开上罩壳检查气门是否正常，在上罩壳内加入机油；5）检查机组的启动性能。
盘车两圈以上检查机组是否正常，启动柜送电后检查机组的预供油、启动是否正常。
6）散热水箱的检查。
检查散热水箱轴流风机的转向、风向是否正常；7）电动空气阀的检查。
控制屏接入市电后，调试空气阀的开度、反馈及蝶阀的实际开度是否正常。
四．瓦斯接入发电机组检查完毕均无任何异常后方可将气体引入电站，并有专人负责协调指挥。
1)瓦斯接入前的工作1、细水雾水泵检查2、检查水池水位：3、检查瓦斯管道连接密封垫片、各电动阀门、手动阀门的完好，确保可安全可靠使用，并处于关闭状态；4、试验主管电动阀、放散电动阀的性能：开/闭、角度调节、压力按设定值稳压调节；5、安全设备软化水添加及液位检查：2)瓦斯接入过程操作1、自瓦斯电厂向抽放站方向，逐次打开细水雾喷雾管线阀门：⑴开启喷雾单元阀门；⑵开启细水雾回水管线回水阀门；2、启动细水雾喷雾单元⑴开启3台水雾发生泵前、后所有球阀；⑵检查水雾发生泵排气孔是否有水（验证水池水位是否满足，避免电机烧蚀）；⑶开启水雾发生泵；⑷待水泵运转达到额定转速后，慢慢关闭回流阀，直至水雾供水管压力表值：1.3-1.6MPa3、打开进气管路上的所有阀门，慢慢关闭抽放站内瓦斯排放管路阀门，注意压力变化，进行管道内气体置换，在检测处检测瓦斯浓度不变后关闭检查口阀门。

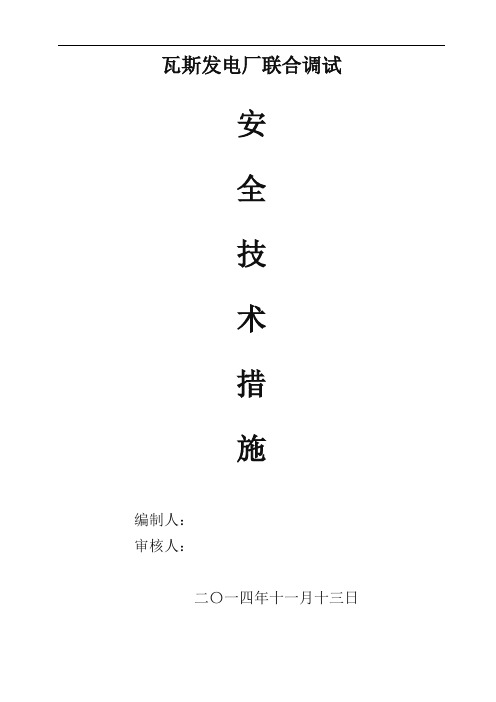

瓦斯发电厂联合调试安全技术措施编制人：审核人：二〇一四年十一月十三日精品文档瓦斯发电厂联合调试安全技术措施目录一、成立联合调试领导小组 (1)二、各专业组职责 (2)三、调试时间 (2)四、联合调试瓦斯质量要求 (2)五、联合调试运行原则 (3)四、联合调试运行操作步骤及正常标准 (3)五、安全技术措施 (5)附件1盐井瓦斯发电厂调试事故应急预案 (6)一、处理火灾应急预案 (6)二、处理因外线故障停机应急预案 (6)三、处理瓦斯超压事故应急预案 (7)四、处理瓦斯输送系统回火应急预案 (7)五、处理瓦斯泄漏应急预案 (7)瓦斯发电一期工程联合调试运行安全技术措施XX瓦斯发电厂大发电站设计安装10台700KW（700GFZ-RWD-TEM2-4 ）低浓度瓦斯发电机组，总装机容量7000kW。
工程分期建设，一期安装5台700KW 燃气发电机组，装机容量3500kW。
工程由胜利油田胜利动力机械集团有限公司总承包，承包范围：电站设计，电站设备、材料制作及外购、电站土建施工、电站工程安装及调试。
目前一期机组及其配套系统安装现已基本就绪，具备调试条件。
现场工程建设内容包括土建及设备安装，土建部分主要有主厂房及降噪、配电室、泵房、冷却塔、各类设备基础防雷设施等建设工程，设备安装部分主要有5台700GFZ-RWD-TEM2-4型燃气发电机组及其配套的KNLW06型余热锅炉、高低压配电系统、循环冷却系统、瓦斯输气系统、PLC 控制系统，余热蒸汽管线等安装工程。
为保证电站机组安全、顺利并入电网系统运行，特编制机组调试和试运行安全技术措施。
一、成立联合调试领导小组联合调试领导小组由建设单位、总承包单位、监理单位等有关人员组成，组长由建设单位人员担任，下设三个专业组，负责调试和试运行并对期间存在和发现的问题进行及时有效处理。
调试及试运行领导小组组成组长：XXX副组长：XXX XXX现场调试负责人）成员： XXXXXXXXXXXX瓦斯保障组：XXXXX土建专业组，XXXXX工艺专业组，XXXXX各专业组人员同当班运行人员一起共同进行机组调试和试运行，并负责对调试期间所属专业的设备设施进行检查及缺陷消除等，.二、各专业组职责1.燃气保障组：保证矿井安全情况下负责提供瓦斯，其质量满足本次联合调试机组要求。
燃气轮发电机组SFC系统调试刘凯;赵焱;张弛【摘要】通过对北京草桥燃气联合循环热电厂二期工程SFC系统特点的分析总结,以及调试中遇到的问题和解决办法的介绍,可为今后的燃气联合循环热电厂进行相关系统调试提供参考.【期刊名称】《华北电力技术》【年(卷),期】2013(000)007【总页数】3页(P44-45,53)【关键词】SFC;燃气轮机;启动;调试【作者】刘凯;赵焱;张弛【作者单位】华北电力科学研究院有限责任公司,北京100045;华北电力科学研究院有限责任公司,北京100045;华北电力科学研究院有限责任公司,北京100045【正文语种】中文【中图分类】TM621.30 概述SFC即静止变频启动装置，是燃气发电厂的关键电气设备，而变频启动是燃气发电厂的关键技术之一。
北京草桥燃气联合循环热电厂二期工程为二拖一燃气联合循环机组，安装2台300 MW级燃气发电机组，1台300 MW级汽轮发电机组。
每台燃机发电机组各设置了一套SFC静止变频起动装置，作为燃气机组启动的主要方式，2台SFC装置互为备用。
燃气轮机机组启动的基本原理:在燃机启动初期，供燃烧的天然气不能有效地剧烈压缩并燃烧，机组无法提供强大的启动力矩自行启动，此时采用由外部供电的静止变频器(SFC)向发电机定子通入可变电压和频率的电源，同时在发电机转子侧通入励磁电流，将发电机当做同步电动机运行，带动整个机组旋转。
当机组转速达到自持转速时，SFC便可退出运行。
1 燃机静止变频器SFC系统简介1.1 SFC系统的结构和组成对于草桥机组，其构成包括以下几部分:(1)输入开关。
包括1号机SFC输入开关和2号机SFC输入开关，在机组启动时，按需要合上其中一个输入开关。
当SFC发生故障或正常停运时，起切断电源作用;SFC输出切换开关，在机组运行到达2 100 r/min之后，或启动过程中启动回路发生故障时切断电流。
(2)隔离变。
干式变压器，连接6 kV输入开关和SFC的换流器，连接组别为Dy11d0，低压侧分别为星型连接和角型连接，可以防止SFC启动时产生大量的高次谐波对厂用电源的影响。
发电工程电气专业调试方案一、前言发电工程的调试工作是确保电气设备、系统正常运行的重要环节。
合理的调试方案能够提高设备的运行效率、延长设备的使用寿命、降低故障率，保障电力系统的安全稳定运行。
本文将针对发电工程中的电气设备进行调试方案的制定，并准备了详细的调试步骤和注意事项，以确保调试工作的成功进行。
二、调试前准备1. 设备检查与准备1) 对待调试的设备进行全面检查，确保设备的外部状态良好、无明显损坏，并且各部分连接牢固。
2) 对调试所需的工具、仪器进行检查和准备，确保工具齐全、仪器准确。
2. 安全措施1) 在进行调试前，需要了解调试设备的相关安全规范，包括机械安全、电气安全等。
2) 需要与相关人员进行沟通，了解现场的电气设备的工作状态和运行情况。
3. 调试人员1) 确保调试人员具有相关电气知识和丰富的实践经验。
2) 分配好调试工作的任务，明确责任，确保调试过程有序进行。
4. 调试计划1) 制定详细的调试计划，包括调试顺序、调试步骤、调试时间等。
2) 制定应急处置方案，预先规划可能出现的问题，并准备好应对措施。
三、调试步骤1. 设备电气接线检查1) 检查设备的电气接线情况，确保接线正确、紧固可靠。
2) 通过检查设备的接线图，了解设备的电气接线情况，确定接线正确性。
2. 设备运行试验1) 对设备进行空载试验，观察设备运行情况，并检查设备的运行参数。
2) 对设备进行负载试验，检查设备运行的稳定性和电气参数的变化情况。
3. 保护系统调试1) 对设备的保护系统进行调试，包括过载保护、短路保护、欠压保护等，确保保护动作准确可靠。
2) 对保护系统进行整定和测试，使保护系统的动作参数符合实际运行需要。
4. 检查设备性能1) 对设备的主要性能指标进行检查，包括额定功率、效率、功率因数等。
2) 对设备的运行温度、振动、噪声等进行检查，确保设备的性能正常。
5. 系统整体调试1) 对整个系统进行联合调试，包括发电机、变压器、开关设备等，确保系统的协调运行。
平煤集团飞行公司1×15MW机组调试作业指导书发电机系统电气调试方案新乡华新电力集团有限公司二OO六年七月1 编制目的检查发电机系统电气设备的控制、测量、信号、保护等二次回路及装置功能正常，符合设计要求，确保发电机电气设备正确、安全投运。
2 编制依据《火电工程调整试运质量检验及评定标准》《电气设备安装工程电气设备交接试验标准》《继电保护及安全自动装置反事故措施要点》《继电保护及电网安全自动装置检验条例》《继电保护和安全自动装置技术规程》设计图纸及设备技术资料3 设备及系统简介本期工程新上汽轮发电机组一套，发电机出口设断路器接入6KV厂用母线，通过联络线并入公司301变电所,发电机保护采用许继集团生产的WFB-811型微机保护装置。
主要配置以下保护：发电机纵差保护//发电机定子接地保护//转子一点接地保护//转子两点接地保护//发电机过电压保护//发电机失磁保护//发电机对称过负荷//发电机负序过流//发电机复合电压过流保护//失磁//开入量保护。
4 调试内容及验评标准调试内容发电机系统二次回路的检查；发电机保护装置的整组检查试验；开关、保护的直流回路传动试验；配合汽机、热工进行相关联锁试验；发电机系统电流回路通电检查；发电机系统电气设备带电检查。
验评标准为《火电工程调整试运质量检验及评定标准（1996年版）》中有关整套启动阶段所涉及到的验评内容、标准、方法。
5 组织分工调试应由工程师及以上资格的调试人员负责，或具有调试同类保护装置经验的助理工程师负责，为保证试验数据的准确性和可靠性，应组成两人以上试验小组共同完成各项试验。
7 整套启动应具备的条件相关一、二次设备安装、接线完毕，单体调试已结束。
具备合格的交直流电源。
环境温度保持在规程规定的范围以内，照明条件具备。
电气设备的图纸、资料、备品、备件齐全。
发电机系统保护及自动装置的定值通知单已下达。
8 调试步骤8．1二次回路的调试工作二次交流回路检查（1）检查电流、电压互感器的铭牌参数是否与设计图纸相符，并查看高压专业工作人员试验数据，证实互感器的变比、容量、极性均符合设计要求。
机组电气设备调试方案随着机场建设的不断发展，机组电气设备的调试也变得越来越重要。
机组电气设备的调试方案是机场运行顺利的关键之一，本文将对机组电气设备调试方案进行详细说明。
一、机组电气设备的基本调试流程机组电气设备调试的基本流程可分为以下几个步骤：1、检查电气设备连接情况在进行一系列调试工作之前，首先需要检查机组电气设备的连线情况，确保各设备之间的连接正确无误。
2、进行设备电气测试电气测试是机组电气设备调试中必不可少的环节，测试过程中需要进行电阻、电流和电压等参数测试，以检测设备运行状况。
3、操作性测试电气测试之后，需要进行操作性测试，即测试机组电气设备的开关、按钮等操作是否正常。
测试时需要严格按照设备操作手册进行操作，以确保设备操作准确无误。
4、联锁功能测试机组电气设备的联锁功能相当重要，因为这一功能能够确保设备在某种特定条件下的正确运行，所以调试中也需要进行联锁功能测试。
二、机组电气设备调试中需要注意的事项1、遵循操作手册机组电气设备调试时需要严格遵循设备操作手册，按照规定进行相应的调试工作。
因为机组电气设备的种类繁多，操作方式也不尽相同，如果不遵循操作手册，就很容易出现误操作。
2、确保安全机组电气设备调试是一项涉及到电力的工作，在调试过程中需要注意安全，工作人员需要戴好绝缘手套、鞋等，以防止受到电击。
同时，保持良好的工作态度，避免疲劳等因素影响工作质量。
3、进行良好的记录进行机组电气设备调试时需要建立良好的记录体系，记录测试数据、操作记录、故障分析、故障处理等情况，便于后续的故障维护和分析。
三、结论机组电气设备调试方案是机场运行稳定和安全的重要保障，无论是调试过程还是调试后要进行严格的记录，方便机场管理人员进行数据分析，保证机场设备的持续稳定性。
在未来的工作中，我们应该不断总结经验，探索新的调试工作，建立更加完善的机组电气设备调试体系，为机场设备运行的持续发展提供有力的保障。
上海大屯能源股份有限公司2×60MW热电技改工程#2机组电气整套启动调试措施编写：审核：审定：批准：2008年6月30日目录1 编制依据 02 试验目的 (1)3 试验对象和范围 (1)4 调试的质量目标 (2)5 调试流程 (2)6 整组启动前应具备的条件和准备工作 (2)7 试验步骤 (3)8 调试验评标准 (8)9 环境、职业健康安全风险因素控制措施 (14)10.各单位分工 (15)附录1：#2机组电气一次接线图 (16)附录2：＃2发电机励磁系统图 (16)1编制依据《电业安全工作规程》（发电厂和变电所电气部分）DL408－1991《质量管理体系》GB/T19001－2000《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电建〔1996〕159号《继电保护和安全自动装置技术规程》GB/T14285—2006《电力系统远方保护设备技术要求及试验方法》GB/T15149—2002《电力系统安全自动装置设计技术规定》GB/T15147－2001《大型汽轮发电机自并励静止励磁系统技术条件》DL/T650－1998《微机型发电机变压器组动态记录装置技术条件》DL/T873－2004《电力系统继电器、保护及自动装置通用技术条件》JB/T9568－2000《自动准同期装置》JB/T3950－1999《继电保护及电网安全自动装置检验条例》《电力系统继电保护及安全自动装置反事故措施要点》《防止电力生产重大事故的二十五项重点要求》《国家电网公司十八项电网重大反事故措施》（试行）厂家技术说明书和设计院的设计图纸2试验目的通过整组启动电气试验，对安装的电气一次、二次设备进行全面检查，对发电机励磁系统、发变组保护、高厂变保护、同期装置、厂用电快切等设备进行考验，确保机组安全、可靠地投运。
3试验对象和范围3.4励磁变型号：ZLSCB9-800/10.5Y-d11容量：800KVA额定电压：10.5/0.35KV额定电流：44/1321A3.5励磁调节器型号：FJL-5GAI-PADE28(EXC9000)输入电压频率：50HZ调压精度：<±0.5%电压调整范围：(1-130)%额定电压制造厂：广州擎天电气控制实业有限公司3.6保护南京南瑞RCS—985发电机保护装置；南京南瑞RCS—985TS变压器保护装置；南京南瑞RCS—9661C非电量保护装置。
瓦斯发电机组电气系统调试施工工法瓦斯发电机组电气系统调试施工工法一、前言随着能源需求的增长和环境保护的要求，瓦斯发电机组的使用逐渐得到推广和普及。
瓦斯发电机组以瓦斯为燃料，可以高效地将瓦斯转化为电能，实现能源的可再生利用。
然而，在使用过程中，瓦斯发电机组的电气系统调试施工工法显得尤为重要。
本文将详细介绍瓦斯发电机组电气系统调试施工工法的特点、范围、原理、施工过程、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并通过实际工程案例加以说明。
二、工法特点瓦斯发电机组电气系统调试施工工法具有以下特点：1.高效性：通过合理调试和施工工法，能够提高施工效率，确保电气系统稳定运行。
2. 精确性：瓦斯发电机组电气系统调试施工工法采用精确的电气参数检测和调整方法，确保系统运行参数符合设计要求。
3. 安全性：施工过程中充分考虑安全因素，采取相应的安全措施，保障施工人员的安全。
4. 可靠性：通过经验总结和实践检验，瓦斯发电机组电气系统调试施工工法在实际工程中得到验证，具有较高的可靠性和可行性。
三、适应范围瓦斯发电机组电气系统调试施工工法适用于各种瓦斯发电机组的电气系统调试和施工，包括瓦斯发电机组的配电系统、控制系统、保护系统等。
四、工艺原理瓦斯发电机组电气系统调试施工工法基于电气工程的原理和实践经验，结合瓦斯发电机组的特点，通过调试工艺和技术措施，确保电气系统的正常运行。
具体包括以下几个方面：1. 施工工法与实际工程之间的联系：将施工工法与实际工程相结合，根据实际情况进行调整和优化。
2. 采取的技术措施：采用现代化的电气设备和仪器，进行精确的电气参数检测和调整，确保系统的运行稳定性。
3. 理论依据和实际应用：通过对电气工程原理和实践经验的总结，确保工法的科学性和可操作性。
五、施工工艺瓦斯发电机组电气系统调试施工工法包括以下施工阶段：设备安装、电气接线、仪器调试、系统测试等。
具体流程如下：1. 设备安装：按照图纸和设计要求，安装瓦斯发电机组及相关设备，包括发电机、控制柜、变频器等。
瓦斯燃气发电机组电气系统调试
发表时间：2019-04-03T11:28:29.967Z 来源：《防护工程》2018年第35期作者：孟凡生曾宪平
[导读] 在发电领域越来越得到重视，不仅弥补了火力发电中煤炭资源的紧缺，同时更好地控制了煤矿瓦斯爆炸事故的发生。
淮南矿业集团瓦斯利用分公司安徽省淮南市 232001
摘要：瓦斯是非常规天然气，它还有一个正式的名字——煤气层，以吸附状态储存于煤层之内，具有较高的热值，是普通用煤的2至5倍，尤其是燃烧之后几乎没有任何废气。
从目前对瓦斯的使用情况来看，只有浓度超过30%以上的瓦斯才具有使用价值，得到广泛利用，但是此浓度的瓦斯在我国每年的抽排量中所占比较较低，而大量的低浓度瓦斯集于井下，由于其浓度较低处于较低状态，绝大部分没有达到30%以上，无法直接投入使用，如果对其进行提纯处理，则需要消耗大量的成本，无经济意义，最后只好选择放弃，大量的瓦斯被排放于大气之中，对环境所造成的危害是严重的，加重了温室效应，在这种背景下，低浓度瓦斯发电技术应运而生，使此类问题得以解决。
关键词：瓦斯气；燃气发电机组；电气系统；调试；
引言
瓦斯作为一种优质高效的清洁能源，在发电领域越来越得到重视，不仅弥补了火力发电中煤炭资源的紧缺，同时更好地控制了煤矿瓦斯爆炸事故的发生。
本文介绍了瓦斯燃气发电机组中的燃机本体各系统构成、燃机电气系统的调试项目、试验程序及注意事项，对了解瓦斯燃气发电原理及电气系统的调试提供了实践经验。
1技术方案
1.1瓦斯发电余热回收系统
瓦斯发电余热回收系统设备采用500GFZ1燃气内燃机。
根据机组热平衡及排放指标数据分析:燃气内燃机烟气排放含有HC、NOX、碳颗粒以及微量硫化合物。
这些物质在气态时不会对设备产生腐蚀，如果排烟温度过低，水蒸汽冷凝成液态水，氮氧化物和硫化物就会融于水中形成酸，腐蚀设备。
碳颗粒在潮湿状态容易结垢。
烟气余热换热器需将排烟温度控制在150℃左右，防止冷凝水凝结。
浴室采用暖气片散热采暖，70～80℃为最佳工作温度，考虑到管路的热损，故温度设定为80℃。
1.2燃气发电机余热回收数据
500GFZ1燃气发电机组，额定功率500kW，热效率35%，经计算得知燃气发电机组总热功率为1429kW。
排烟热功率占总热功率32%，可回收率63%。
经实测每台发电机组正常运行发电量为450kW，为理论值得的90%，可回收热值则为411kW，可回收率按63%计算，两台瓦斯发电机组运行每天可产生80℃热水151t，考虑热水官网等热损失10%，即每天至少可产生80℃热水135t，即50℃热水236t，完全能满足澡堂洗浴热水要求。
1.3烟道热回收
由于高温冷却水余热回收有可能影响瓦斯发电机组冷却循环，且余热回收较为复杂，投入费用较高;烟道余热回收系统简单、可靠，实施方便，费用较低;余热回收利用既可单独运行，也可与原有水源热水泵同时运行，因此只选择瓦斯发电机组烟道余热利用系统。
当发电机组启动运行时，烟道热回收机组进水电磁阀打开，冷水进去回收机组进行充分热交换(如果检测到冷水压力未达到设定值时，冷水增压泵自动启动运行)，保证一次性出水达到设定温度。
若出水温度未达到设定温度时机组自动报警。
在机组控制器中可设定出水量、温度等。
发电机组停止工作(或故障)时热回收机组进水电磁阀关闭，整个机组停止工作。
发电机组停止运行或检修，水源热泵系统检测到热水水位降低或温度降低时将自动启动生产热水，确保澡堂热水需求。
1.4调试准备
瓦斯燃气发电机组本体设备安装、内部与外部系统一次电缆、二次电缆接线完毕，具备合格的交直流电源并具备送电条件，现场调试照明设施及消防安全设施齐备。
瓦斯燃气发电机组的图纸及技术资料齐全，发电机组保护及自动控制装置的整定值计算及相关参数设定值已经计算、汇总完成。
调试用微机保护校验仪、数字式绝缘电阻测试仪、高压核相器、相序表、数字相位表、互感器特性测试仪、机组启动测控仪、高压耐压试验仪等调试设备齐全，设备性能符合现场调试要求、安全可靠且在鉴定有效期内。
1.5控制系统带电及辅助设备试运
依据设备厂家提供的控制柜接线图检查内部接线回路、各回路元器件及插件安装情况，确认没有卡件松动、导线虚接等情况，然后使系统控制柜内所有电源开关处于断开位置，用500Ｖ绝缘电阻测试仪测量线路对外壳绝缘电阻，应无短路、接地现象，对地绝缘电阻值应满足设计及相关技术规范要求。
检查外部电源情况正常后，按技术说明书依次投入各路控制电源，使机组本体综合电子管理系统、辅助设备控制系统带电。
送电后观察控制柜中装置面板的指示灯是否点亮、显示是否正常。
修改电子管理系统时钟及各系统参数，断、合直流电源后，各参数应保证不变。
有双路电源供电的应进行冗余电源切换试验。
在机组机务、热工等调试人员配合下，检查燃机系统中变频装置、冷却风机、润滑油泵、电动门、电磁阀等燃机辅助设备是否具备送电条件，确认无误后对附属设备进行送电及试运行，试验合格标准参照各专业标准执行。
1.6机组发电机转子、定子及互感器
试验瓦斯燃气发电机组中一次设备除发电机定子、转子外，一般还带有电流及电压互感器。
对于封装在机组内部的互感器可以不进行试验，重点检查出厂试验报告相关数据是否满足标准要求，具备试验条件的按交接试验标准进行。
试验项目及合格标准参照电气装置安装工程电气设备交接试验相关要求执行，主要试验项目有转子定子绝缘电阻、绕组直流电阻、互感器变比、接线组别及极性、励磁特性曲线、交流耐压等试验，试验测量结果应满足规范和制造厂设计文件要求。
所有试验项目严格按规范标准及电气设备调试作业指导书的要求进行，保证测量结果真实、准确。
试验过程中对安装完的设备及接线拆动的，试验完成后必须按安装的设计要求恢复，同时为了防止设备污染或损坏，调试完成后必须恢复设备原有的防护罩及相关保护设施。
结语
瓦斯燃气发电机组从安装到并网发电，涉及到电气、热工、机务等各专业调试，需要各个专业相互配合才能实现机组并网发电，其中电气系统调试贯穿于瓦斯燃气发电机组调试整个阶段。
本文也仅仅就电气专业调试程序进行了介绍与总结，许多调试及维护工作还需要设
备厂家专业技术人员指导才能完成。
工程实践中还会接触到更多不同类型的瓦斯燃气发电机组，每位调试技术人员只有不断学习、不断积累经验，才能更好地认知以及掌握燃气机组的调试。
参考文献
[1]王玉财,刘东,郑洪义,马俊杰,王艳旭,郝利华.1000GF9-WK低浓度高压瓦斯发电机组[J].石油科技论坛,2016,35(S1):179-181+255.
[2]李晨曦.室外瓦斯发电机组降噪措施设计[J].能源环境保护,2016,30(03):41-43+15.
[3]毛庆国.瓦斯发电机组高温乏气在煤泥干燥中的应用[J].煤炭科学技术,2016,44(S1):197-198.
[4]杜学工.鸡西矿业集团瓦斯发电机组尾气余热利用的实践和推广[J].中国煤层气,2015,12(05):39-41.
[5]王圣章.OPC数据访问技术在瓦斯发电机组监控系统中的应用[J].自动化应用,2015(07):18-19+97.
[6]曹辉.基于PLC的瓦斯发电机组自动控制系统的设计[J].科技资讯,2015,13(21):35-36.。
