百图天然河道水面线推算知识讲解第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。
缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。
陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。
实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。
根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。
当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。
软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。
第一节一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。
第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。
原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。
起点距即是累距，零点桩的起点距为0。
每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空- + ? ++= + g v g v K lQ gv z gv z2 2 2 2 2 1 2 222 222211ξ α α格隔开，空格多少不受限制，其中“点注释”可以省略。
5.5.1水面线推求及堤顶高程确定
5.5.1.1水面线推求
根据现状河道水面线的推求，原河道堤防高度局大部分都不能满足20年一遇的洪水要求，局部堤防甚至达不到5年一遇的洪水标准。
河道水位的变化直接影响防洪工程的规模，在河道整治工程中水面线的推求尤为重要。
设计水面线是防洪工程建设的基本依据，设计洪水位用于确定工程顶部高程。
(1)起调水位的确定
利用《石葵河段治河防洪工程水文分析计算报告》中本治理段各防洪断面Z～Q关系推求结论，以里程12+349断面10年起调水位为1440.544m。

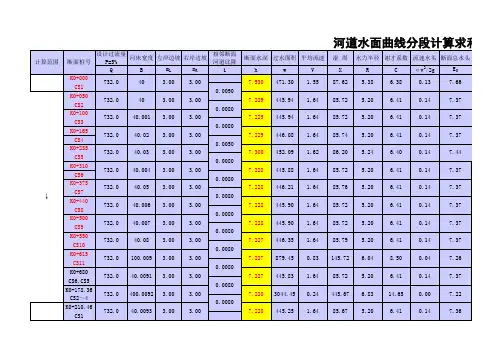

(2) 水面线推求
数曲线法和控制曲线法等。
本工程计算采用逐段试算法进行试算。
由于设计洪水位线有高有低，实际设计堤顶高程根据设计洪水位加安全超高的原则计算并结合石葵河段的实际作适当调整，各断面尺寸、设计洪水位、堤顶高程计算成果见表5-2。
表5-2 石葵河治理段设计河道洪水水面线成果表
沿河道进行控制断面的冲刷深度计算，计算结果见表5-3。
表5-3一般冲刷深度一览表。
天然河道水面线计算及合理性分析【摘要】天然河道水面线计算问题一直是水利工程中一个十分重要的问题。
科学合理的分析计算水面线是对水面线推求的基本要求。
笔者在本文中结合对某条河流的水面线推求，对加强水面线计算的合理性进行讨论，对几种常用的水面线计算方法和计算软件进行说明。
【关键字】天然河道、水面线计算、合理性分析一、前言我国现阶段在水面线的推求和计算过程中，经常用到的方法有明渠恒定均匀流法、天然河道水面线系统等，常用的软件有MIKE 11和HEC-RAS，这些方法和软件都有自己的使用范围和特点，下面请和笔者共同来一探究竟。
二、天然河道水面线计算常用方法明渠恒定非均匀流是一种流速沿程变化的流动，伴随着流速变化，水位或水深，过水断面面积等水力要素也将沿程变化。
许多明渠非均匀流问题都可归纳为探求水位或水深的沿程变化规律，即求出函数z=z(s)或者h=h(s)的具体形式，其中s为流程坐标。
这里所讲的明渠恒定非均匀流水深或者水位的沿程变化规律包括两方面的含义：一是水面曲线的定性分析，即探求水面曲线大致是什么形状的曲线，二是水面曲线的定量计算，即需要知道沿程的水深或水位。
为解决这两个问题，首先必须建立描述水深或水位沿程变化规律的微分方程。
1、明渠恒定非均匀流法明渠恒定非均匀流法是最基本的水面线算法，在断面规整的明渠中经常采用。
其基本公式如下形式：式中：Z1、Z2——上游断面和下游断面的水位高程、——上游断面和下游断面的流速水头——动能修正系数；——断面平均流速；、——此河段水流的沿程水头损失和局部水头损失。
2、天然河道水面线系统天然河道过水断面一般极不规则，糙率及纵坡沿程都有变化，明渠恒定均匀流法已不适用。
天然河道水面线系统能较好地解决这一问题，在平原河道整治中运用较为广泛。
该系统的优点是可直接读取断面资料，通过图形窗口划分断面滩槽，利于人机交互，从而提高水面线推算的工作效率。
缺点是只能用于缓流河道，不能直接推算桥、坝等建筑物处的水位。
第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。
缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。
陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。
实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。
根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。
当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。
软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。
第一节 一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。
第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。
原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。
起点距即是累距，零点桩的起点距为0。
每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空⎪⎪ ⎭⎫⎝ ⎛ - + ∆ ++= + g v g v K lQ gv z gv z2 2 2 2 2 1 2 222 222211ξ α α格隔开，空格多少不受限制，其中“点注释”可以省略。
