水面线推求的几个问题

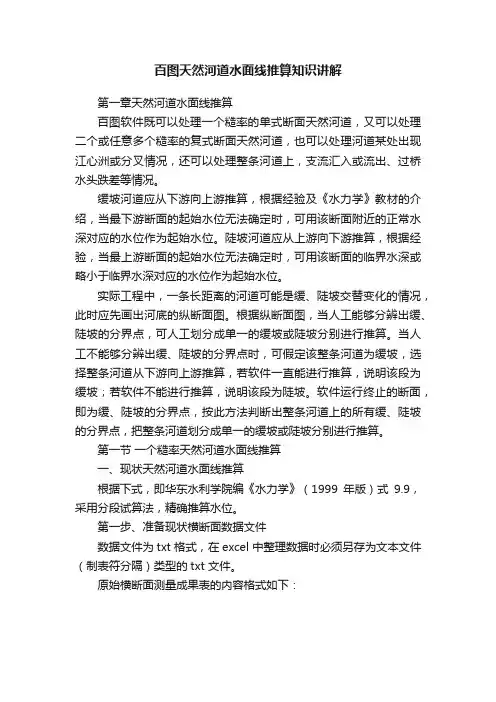

百图天然河道水面线推算知识讲解第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。

缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。

陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。

实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。

根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。

当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。

软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。

第一节一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。

第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。

原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。

起点距即是累距，零点桩的起点距为0。

每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空- + ? ++= + g v g v K lQ gv z gv z2 2 2 2 2 1 2 222 222211ξ α α格隔开，空格多少不受限制，其中“点注释”可以省略。

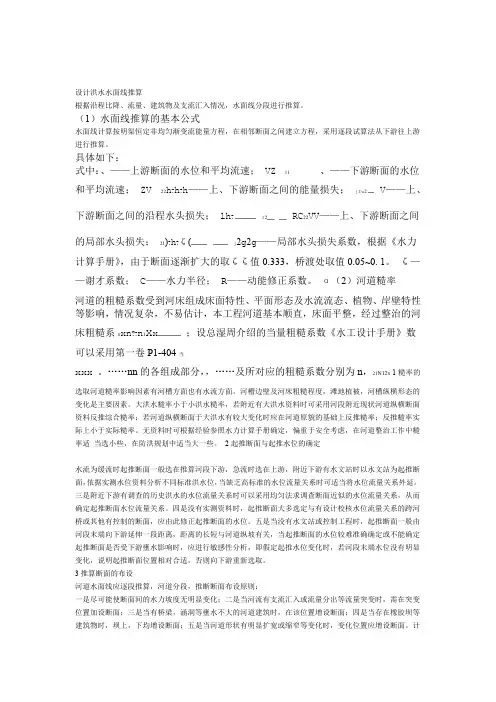

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中：、——上游断面的水位和平均流速；VZ11、——下游断面的水位和平均流速；ZV22h?h?h——上、下游断面之间的能量损失；jfw2V——上、下游断面之间的沿程水头损失；lh?f2RC22VV——上、下游断面之间的局部水头损失；21)?h?ζ(j2g2g——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的取ζζ值0.333，桥渡处取值0.05~0. 1。

ζ——谢才系数；C——水力半径；R——动能修正系数。

α（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系N xn??n1x x；设总湿周介绍的当量粗糙系数《水工设计手册》数可以采用第一卷P1-404当xx x。

……nn的各组成部分，，……及所对应的粗糙系数分别为n，21N12N 1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

三是附近下游有调查的历史洪水的水位流量关系时可以采用均匀法求调查断面近似的水位流量关系，从而确定起推断面水位流量关系。

天然河道水面线计算及合理性分析【摘要】天然河道水面线计算问题一直是水利工程中一个十分重要的问题。

科学合理的分析计算水面线是对水面线推求的基本要求。

笔者在本文中结合对某条河流的水面线推求，对加强水面线计算的合理性进行讨论，对几种常用的水面线计算方法和计算软件进行说明。

【关键字】天然河道、水面线计算、合理性分析一、前言我国现阶段在水面线的推求和计算过程中，经常用到的方法有明渠恒定均匀流法、天然河道水面线系统等，常用的软件有MIKE 11和HEC-RAS，这些方法和软件都有自己的使用范围和特点，下面请和笔者共同来一探究竟。

二、天然河道水面线计算常用方法明渠恒定非均匀流是一种流速沿程变化的流动，伴随着流速变化，水位或水深，过水断面面积等水力要素也将沿程变化。

许多明渠非均匀流问题都可归纳为探求水位或水深的沿程变化规律，即求出函数z=z(s)或者h=h(s)的具体形式，其中s为流程坐标。

这里所讲的明渠恒定非均匀流水深或者水位的沿程变化规律包括两方面的含义：一是水面曲线的定性分析，即探求水面曲线大致是什么形状的曲线，二是水面曲线的定量计算，即需要知道沿程的水深或水位。

为解决这两个问题，首先必须建立描述水深或水位沿程变化规律的微分方程。

1、明渠恒定非均匀流法明渠恒定非均匀流法是最基本的水面线算法，在断面规整的明渠中经常采用。

其基本公式如下形式：式中：Z1、Z2——上游断面和下游断面的水位高程、——上游断面和下游断面的流速水头——动能修正系数；——断面平均流速；、——此河段水流的沿程水头损失和局部水头损失。

2、天然河道水面线系统天然河道过水断面一般极不规则，糙率及纵坡沿程都有变化，明渠恒定均匀流法已不适用。

天然河道水面线系统能较好地解决这一问题，在平原河道整治中运用较为广泛。

该系统的优点是可直接读取断面资料，通过图形窗口划分断面滩槽，利于人机交互，从而提高水面线推算的工作效率。

缺点是只能用于缓流河道，不能直接推算桥、坝等建筑物处的水位。

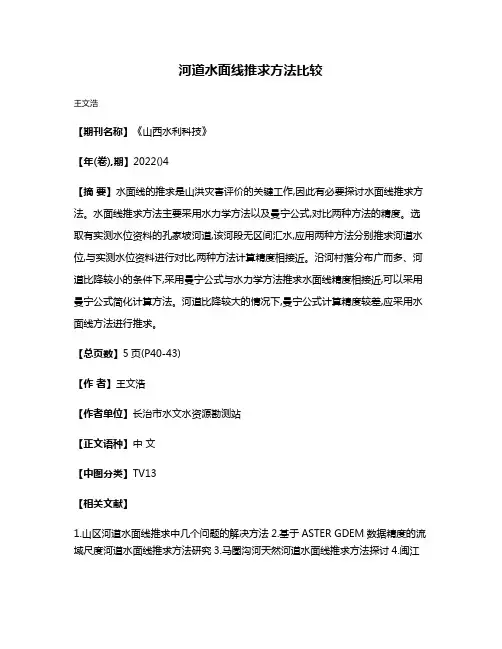

河道水面线推求方法比较
王文浩
【期刊名称】《山西水利科技》
【年(卷),期】2022()4
【摘要】水面线的推求是山洪灾害评价的关键工作,因此有必要探讨水面线推求方法。

水面线推求方法主要采用水力学方法以及曼宁公式,对比两种方法的精度。

选取有实测水位资料的孔家坡河道,该河段无区间汇水,应用两种方法分别推求河道水位,与实测水位资料进行对比,两种方法计算精度相接近。

沿河村落分布广而多、河道比降较小的条件下,采用曼宁公式与水力学方法推求水面线精度相接近,可以采用曼宁公式简化计算方法。

河道比降较大的情况下,曼宁公式计算精度较差,应采用水面线方法进行推求。

【总页数】5页(P40-43)
【作者】王文浩
【作者单位】长治市水文水资源勘测站
【正文语种】中文
【中图分类】TV13
【相关文献】
1.山区河道水面线推求中几个问题的解决方法
2.基于ASTER GDEM数据精度的流域尺度河道水面线推求方法研究
3.马圈沟河天然河道水面线推求方法探讨
4.闽江
下游河道设计洪水水面线的起始水位推求方法的探讨5.基于实例剖析小流域河道水面线的推求计算方法
因版权原因，仅展示原文概要，查看原文内容请购买。

浅谈天然河道水面线推算要点及改进方法摘要：天然河道水面线推算是河道整治与建设工作的基础，是江河堤防工程设计的重要依据，在堤防工程建设和整治中发挥着重要的作用。

本文通过对天然河道水面线的推算的要点进行分析，并对水面线推算方法及改进进行探讨，以作实践参考。

关键词：天然河道;水面线推算;问题分析水面线推算是天然河道治理防洪规划和水利工程建设中的一个重要的工作内容，水面线推算的合理性和科学性对水利工程的效益产生直接影响。

然而，由于河道断面的不规则，河底坡降的不断变化，尤其是天然河道的水面线计算，是比较复杂的。

天然河道的水流一般是非恒定非均匀流，河道中各种水力要素随时间的变化相对缓慢，可以认为天然河道在一定时间内是恒定非均匀流。

在水利工程建设工作中，需要计算水面线时，经常计算不出结果或者计算的结果不合理，这时就需要我们掌握正确的水面线推算方法，根据天然河道恒定非均匀流水面线的计算公式，对天然河道水面线的计算前期的整理资料、划分河段、确定各参数进行计算，并指出水面线成果合理性和科学性。

一、天然河道水面线推算前期工作要点分析 1.1 准确收集地形资料准确的计算水面线，要依赖于较为完整的河道地形资料，计算前要对地形资料加以分析以适应水面线计算的要求。

横断面资料两岸高程应测到设计洪水位以上，水下部分应测完整，并要对断面资料加以分析，不是有效的过水面积如挖沙的深坑要进行断面修订。

纵断面资料应包括沿程高中低水位的同时水面线，以便了解水流沿程变化情况，还应沿河段进行洪水调查。

1.2 计算河段的划分水面线计算是逐段进行的，需要将计算河道划分为若干个计算断面，河道分段是否恰当直接影响水面线的计算成果，计算河段的划分应遵循以下原则：fan【】(1)每个计算河段内过水断面的形状、尺寸、糙率、比降等变化不应太大。

(2)在一个计算河段内上下游断面水位差不能过大，一般平原河流取0.2～1.0米，山区河流取1.0～3.0米。

(3)每个河段内没有支流流入或流出，若河道有支流存在，在支流汇入或分出的河段处，由于流量有变化，应在支流汇入或分出点前后加设断面，设的断面位置应使同一河段的流量沿程不变。

沙河水面线推求过程1.1 水面线计算理论基础根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++= （1-1）式中： 1Z 、1V ——上游断面的水位和平均流速； 2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失； l RC Vh f 22=——上、下游断面之间的沿程水头损失；)22(2122gVg V h j -=ζ——上、下游断面之间的局部水头损失；ζ——局部水头损失系数，根据《水力计算手册》，在收缩河段，一般局部水头损失系数ζ=0；在扩散<段，由于2V <1V ，所以ζ<0，其中在渐扩段，ζ取值-0.333，急扩段、桥渡处ζ取值-0.05~-0. 1。

C ——谢才系数； R ——水力半径；α——动能修正系数。

分段求和法计算时，应注意以下及点：第一，把已知水深的断面作为起始断面。

第二，明渠中水流必须是恒定流，并且流量沿程不变。

第三，渠道糙率系数n 沿程不变。

（2）河道糙率沙河河道与滩地糙率虽然有所不同，但相差较小，沙河主槽0.027，滩地0.03对水位影响较小，这里统一按0.027取值计算。

推求中一律按河道糙率计算。

1.2 计算过程本次计算从K0+000断面到K14+400断面，河道纵断面变化如图1-1，图1-2。

图1-1 河道纵断面图图1-2 沙河河道图图1-3 河道局部横断面图、地形图K1+600断面到K0+000断面为收缩段，局部水头损失系数ζ=0。

K3+200断面到K1+600断面为渐扩段，局部水头损失系数ζ=-0.333。

K4+800断面到K3+200断面为收缩段，局部水头损失系数ζ=0。

K4+800断面到K5+600断面为渐扩段，局部水头损失系数ζ=-0.333。

□郑星收稿日期:2021-03-30作者简介：郑星，男，汉族，唐山市市区河道监管中心，高级工程师。

摘要介绍不规则河道整治过程中，所采用天然河道水面线计算方法的计算路径与注意事项，供河道过水断面极不规则、河床不断发生冲淤变化、沿程水力参数变化较大河道整治设计参考借鉴。

关键词天然河道；恒定非均匀流；水面线在天然河道整治工程设计中，河道水面线的计算是关键的一步，推求水面线的计算方法也很多，例如水深沿程变化的微分方程法、断面比能沿程变化的微分方程法、水位沿程变化的微分方程法以及天然河道水面线计算系统等。

这些方法基本理论依据都是明渠恒定非均匀流渐变流一维平移流动能量平衡的微分方程，在公式的推导过程中均有按其边界条件做了近似或技术处理，均有其边界条的局限性。

很多的水利工作者已经证明，对人工河道或水力参数变化不大相对规则的天然河道，采用前4种推算天然河道水面线的计算方法均能满足河道整治工程的精度要求，但对于河道的过水断面极不规则、河床不断发生冲淤变化、沿程水力参数变化较大的情况，建议采用天然河道水面计算系统分析计算水面线，这种方法相对比较符合实际。

现就在实际工作过程中、采用天然河道水面线推求系统计算河道水面线谈几点体会。

1.明渠恒定渐变流微分方程在底坡为i 的明渠渐变流中，沿水流方向任取一微分流ds ，如图1所示。

断面1—1和断面2—2，列出能量方程Z +h +av 22g =（z +dz ）+（h +dh ）+a +(v +dv )22g+dh w上式展开，并略去dv 2高价小量，θ＜110，令θ≈1，Z +h 为水位高程，dz=-ids ，dh w 为水头损失，包括两部分，即dh v=dh r +dh j ，沿程水头损失dh f =v 2c 2Rds ，局部水头损失dh j =ξd （v 22g），整理后则有水位沿程变化的微分方程：上式写成差分方程形式式中-ΔZ=Zu+Zd整理后，方程中同一断面水流参数分别列为方程左右两端，则有可以看出，方程左端为上游水位函数，右端为下游水位函数，令上游水位函数为F 1(Zu)，下游水位函数为F 2(Zd)，则有F 1(Zu)=F 2(Zd)时的水位高程即为所求。

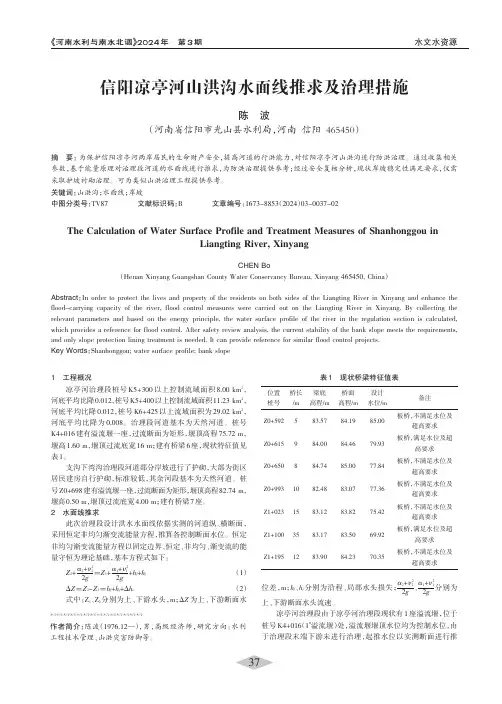

《河南水利与南水北调》2024年第3期信阳凉亭河山洪沟水面线推求及治理措施陈波（河南省信阳市光山县水利局，河南信阳465450）摘要：为保护信阳凉亭河两岸居民的生命财产安全，提高河道的行洪能力，对信阳凉亭河山洪沟进行防洪治理。

通过收集相关参数，基于能量原理对治理段河道的水面线进行推求，为防洪治理提供参考；经过安全复核分析，现状岸坡稳定性满足要求，仅需采取护坡衬砌治理。

可为类似山洪治理工程提供参考。

关键词：山洪沟；水面线；岸坡中图分类号：TV87文献标识码：B文章编号：1673-8853（2024）03-0037-02作者简介：陈波（1976.12—），男，高级经济师，研究方向：水利工程技术管理、山洪灾害防御等。

1工程概况凉亭河治理段桩号K5+300以上控制流域面积8.00km 2，河底平均比降0.012，桩号K5+400以上控制流域面积11.23km 2，河底平均比降0.012，桩号K6+425以上流域面积为29.02km 2，河底平均比降为0.008。

治理段河道基本为天然河道。

桩号K4+016建有溢流堰一座，过流断面为矩形，堰顶高程75.72m ，堰高1.60m ，堰顶过流底宽16m ；建有桥梁6座，现状特征值见表1。

支沟下湾沟治理段河道部分岸坡进行了护砌，大部为街区居民建房自行护砌，标准较低，其余河段基本为天然河道。

桩号Z0+698建有溢流堰一座，过流断面为矩形，堰顶高程82.74m ，堰高0.50m ，堰顶过流底宽4.00m ；建有桥梁7座。

2水面线推求此次治理段设计洪水水面线依据实测的河道纵、横断面，采用恒定非均匀渐变流能量方程，推算各控制断面水位。

恒定非均匀渐变流能量方程以固定边界、恒定、非均匀、渐变流的能量守恒为理论基础，基本方程式如下：Z 2+2+ν222g ＝Z 1+α1+ν122g+h f +h j（1）ΔZ ＝Z 2-Z 1＝h f +h j +Δh v（2）式中：Z 1、Z 2分别为上、下游水头，m ；ΔZ 为上、下游断面水位差，m ；h f 、h j 分别为沿程、局部水头损失；α2+ν222g 、α1+ν122g分别为上、下游断面水头流速。

河道水面线推求————————————————————————————————作者: ————————————————————————————————日期:ﻩ沙河水面线推求过程1.1 水面线计算理论基础根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1)水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程,在相邻断面之间建立方程,采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++=（1-1)式中: 1Z 、1V ——上游断面的水位和平均流速； 2Z 、2V ——下游断面的水位和平均流速;j f w h h h +=——上、下游断面之间的能量损失; l RC Vh f 22=——上、下游断面之间的沿程水头损失；)22(2122gVg V h j -=ζ——上、下游断面之间的局部水头损失；ζ——局部水头损失系数，根据《水力计算手册》,在收缩河段，一般局部水头损失系数ζ＝0;在扩散＜段，由于2V <1V ,所以ζ<0，其中在渐扩段, ζ取值-０.333,急扩段、桥渡处ζ取值-０.05~-0. 1。

C ——谢才系数； R ——水力半径;α——动能修正系数。

分段求和法计算时,应注意以下及点：第一,把已知水深的断面作为起始断面。

第二,明渠中水流必须是恒定流，并且流量沿程不变。

第三,渠道糙率系数n 沿程不变。

(2)河道糙率沙河河道与滩地糙率虽然有所不同，但相差较小,沙河主槽０.027,滩地0.０3对水位影响较小，这里统一按0．０27取值计算。

推求中一律按河道糙率计算。

1.2 计算过程本次计算从K０+000断面到Ｋ1４+40０断面，河道纵断面变化如图１-1,图１-2。

图１-１河道纵断面图图１-2 沙河河道图图１-3河道局部横断面图、地形图K1+600断面到K0+00０断面为收缩段，局部水头损失系数ζ=0。

Ｋ3+200断面到K1+600断面为渐扩段,局部水头损失系数ζ=-０．3３３。

天然河道水面线计算简析摘要：河道整治、堤防工程设计中需要计算河道洪水水位，推算河道水面线，本文对河道水面线计算方法和公式作简单总结和介绍，并对计算结果合理性的分析方法进行了描述。

关键词：天然河道；水面线；计算公式1、天然河道水面线计算方法概述在天然河道整治工程设计中，河道水面线的计算是关键的一步，推求水面线的计算方法也很多，例如水深沿程变化的微分方程法、断面比能沿程变化的微分方程法、水位沿程变化的微分方程法以及天然河道水面线计算系统等。

这些方法基本理论依据都是明渠恒定非均匀流渐变流一维平移流动能量平衡的微分方程，在公式的推导过程中均有按其边界条件做了近似或技术处理，均有其边界条的局限性。

很多的水利工作者已经证明，对人工河道或水力参数变化不大相对规则的天然河道，采用以上推算天然河道水面线的计算方法均能满足河道整治工程的精度要求，但对于河道的过水断面极不规则、河床不断发生冲淤变化、沿程水力参数变化较大的情况，建议采用天然河道水面计算系统分析计算水面线，这种方法相对比较符合实际。

2、天然河道水面线计算常用方法2.1 明渠明渠均匀流公式是最基本、最简单的水面线计算公式，在工作中经常使用。

根据连续方程和公式，得到计算明渠均匀流的流量公式:式中 Q—流量，m3 / s; n—粗糙系数; A—面积，m2 ;Ｒ—水流半径，m;i—渠道比降。

明渠恒定均匀流公式必须具备以下条件:水流为恒定流、流量沿流程不变、渠道在足够范围内是顺直棱柱体槽、底坡是正坡、粗糙系数沿程不变、明渠段没有建筑物对水利的局部干扰。

实际明渠中大量存在的是非均匀流，但是因为其计算简单，对于较为顺直、整齐的河段常按均匀流公式作近似解。

2.2 棱柱体明渠、天然河道因其断面几何尺寸、坡度、粗糙系数一般均沿程改变，水流绝大多数是非均匀流。

明渠恒定非均匀流方程，分析水深沿流程变化的方程和水位沿流程变化的方程，水深沿流程变化的方程主要用于分析棱柱体明渠非均匀流水面线的变化规律，在天然河道中，常用水位的变化来反映非均匀流变化规律。

河道水面线推求及参数选取方法Company number：【0089WT-8898YT-W8CCB-BUUT-202108】设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值，桥渡处ζ取值~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

在EXCEL中实现恒定非均匀流水面线计算，首先要判断是哪类水面线。

然后根据水面线类型及控制断面水深计算第二个断面水深。

主要难点在1、断面面积计算(已经解决)，2、不同水面线类型之间的变化，3、试算的方法是否合理，4、程序的容错性优劣。

不过网上提供下载的较多，建议在网上下载一个得啦，我发几句杂音楼主所谓“变断面”其实是一个可大可小的问题，关键在与你怎么简化问题。

在EXCEL中实现恒定非均匀流水面线计算是可行的，通过变化湿周可以达到计算过水能力的要求进而推求水面线。

但是大家是否注意到，前提是恒定流，其实在天然河道的中是没有恒定流的，况且是变断面的，更加是“非恒定”的，我有个博士师姐搞非恒定流天然河道的三维水面计算，一段10几公里的河道，看上去不难，但我知道，，到她博士毕业，也没完全做好！楼主实在要，可以看看HEC-RAS，这个软件可能能满足你的要求！【请教】河道水面线的推求该帖被浏览了1075次| 回复了3次现在需要推求一个河道洪水时的水面线，由于景观需要，在河道的一段需设置几个溢流堰（初步确定采用折线型实用堰），向大家请教，这种情况该如何推求洪水时河道的水面线呢？我也式这样想的但是临界水深的位置怎么确定啊因为有水跃也有水跌坡度为0.016 50m0.012 100m0.019 50m0.016 500m0.020 50m 谢谢大侠们指点一下通过临界水深来判断我在推求过程众，水面会突变如果用0.016的正常水深来推求的话，其实水面线就是把正常水深联起来评审的时候说这样不可以需要推水面线谢谢请问一下河道雍水距离有计算公式没的你的问题不在临界水深如何计算而是在于没有一个明显的控制断面，那么推算的起始水深是多少就难以确定所以首先要确定一个起算断面起算断面给你两个方法1是根据边界条件来确定，比如从缓坡到陡坡，那么交界处的水深＝该断面的临界水深2是用分段试算法，可以任意假定“相当远”的一个断面的水深来计算其理由在数学算法，具体你可以参考水工设计手册1-456页左边末尾的一段话另外还有个问题就是，你底坡在变化，所以整个过程中，可能发生水跃或者水跌而推算水面线时，算到水跃或者水跌前后，就最好停止水跃的高度、长度等，根据其前后水面线的成果，作为边界进行水跃计算个人看法，大家讨论～～呵呵有变坡点怎么会没有控制水深？水面线变化规律研究一下每个变坡点附近都要计算确认不是急变流就用渐变流公式推算水面线并不是部分同志说的下游推上游那么简单要具体情况具体分析的【请教】支流水面线如何计算？？尖灭点如何推求该帖被浏览了809次| 回复了3次防洪规划中，干流水面线已经求出，可支流水面线如何推求？即尖灭点如何求出来？？使用一种方法就是还是用伯努利方程，用干流同频率水位向上推求，可推出来水位非常之高，肯定与常理不合，另外想不考虑干流顶托，直接求出天然水面线，然后采用干流水位平划一条与它相交，但这样好像又太低。

河道水面线推求及参数选取方法Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0.05~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……Nx 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

天然河道水面曲线计算问题新疆水利厅张校正在水力学教科书中，论述天然河道水面曲线计算的方法时，一般都是对河道相邻两断面列出伯努立方程，从已知断面水位，依次求解此方程，得出未知断面的水位，这些断面的水位的连线，就认为是河道的水面曲线。

《程序集》中的D-14A就是按照这个原理编制的。

一、D-14A的程序功能已知天然河道各横断面的地形点坐标及糙率，从起始断面水位开始，按照伯努里方程，逐段向上游或者向下游推算，求出各断面的水位。

计算结果输出地形点坐标，绘出河道横断面图，标出水位，打印流量、平均流速值。

1，河床的糙率可以随地形点的不同而变化。

2，局部阻力系数可随不同河段选用不同值。

3，程序采用二分法，优选试算，从而加快了收敛。

二、D-14A的计算原理1，水面曲线计算原理：Wh gV Z gV Z ++=+22211222αα如图示，根据伯努里方程：-------------(1)式中：Z 1、V 1 -- 断面1的水位和流速； Z 2、V 2 -- 断面2的水位和流速；h W = h y + h j -- 断面1到断面2之间的水头损失；h y = j ×ΔL -- 沿程水头损失； j = V 2/(C 2R) -- 沿程摩阻坡度；V C ，R -- 断面1和断面2的平均流速、平均流速系数、平均水力半径；ΔL -- 两断面间的距离； h j =-ξ(V 12/2g-V 22/2g)—局部水头损失；ξ -- 河段的局部阻力系数，在顺直河段及收缩河段ξ=0，()022222121=∆⨯+⎪⎪⎭⎫⎝⎛--+-L j g V g V Z Z ξα()022222121=∆⨯+⎪⎪⎭⎫⎝⎛--+-=L j g V g V Z Z K ξα逐步扩散河段ξ=(0.3～0.5)， 急剧扩散河段ξ=(0.5～1.0)。

将(1)式移项：--------------(2)方程 (2) 中，Z 1，V 1，α，ξ，ΔL 均为已知，采用二分法试算求解Z 2。
