天然河道水面线推求自动计算1.2

沙河水面线推求过程1.1 水面线计算理论基础根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++= （1-1）式中： 1Z 、1V ——上游断面的水位和平均流速； 2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失； l RC Vh f 22=——上、下游断面之间的沿程水头损失；)22(2122gVg V h j -=ζ——上、下游断面之间的局部水头损失；ζ——局部水头损失系数，根据《水力计算手册》，在收缩河段，一般局部水头损失系数ζ=0；在扩散<段，由于2V <1V ，所以ζ<0，其中在渐扩段，ζ取值-0.333，急扩段、桥渡处ζ取值-0.05~-0. 1。

C ——谢才系数； R ——水力半径；α——动能修正系数。

分段求和法计算时，应注意以下及点：第一，把已知水深的断面作为起始断面。

第二，明渠中水流必须是恒定流，并且流量沿程不变。

第三，渠道糙率系数n 沿程不变。

（2）河道糙率沙河河道与滩地糙率虽然有所不同，但相差较小，沙河主槽0.027，滩地0.03对水位影响较小，这里统一按0.027取值计算。

推求中一律按河道糙率计算。

1.2 计算过程本次计算从K0+000断面到K14+400断面，河道纵断面变化如图1-1，图1-2。

图1-1 河道纵断面图图1-2 沙河河道图图1-3 河道局部横断面图、地形图K1+600断面到K0+000断面为收缩段，局部水头损失系数ζ=0。

K3+200断面到K1+600断面为渐扩段，局部水头损失系数ζ=-0.333。

K4+800断面到K3+200断面为收缩段，局部水头损失系数ζ=0。

K4+800断面到K5+600断面为渐扩段，局部水头损失系数ζ=-0.333。

天然河道水面线计算的几种方法探讨摘要：介绍了明渠恒定均匀流法、天然河道水面线系统、HEC-RAS软件及SOBEK软件4种常用的水面线推算方法，并对不同河道进行了水面线推算，然后对计算结果进行了对比分析。

结果表明：对于坡度较小且沿程顺直、断面规整的河道，若下游起始水位对上游河道水位影响较小，则可用明渠恒定均匀流法进行水面线推算；若下游起始水位对上游河道水位影响较大，则可采用天然河道水面线系统进行水面线推算；对于断面不规整的缓流河道，水位推算结果大体呈天然河道水面线系统、HEC-RAS软件、SOBEK软件的趋势；对于急流河道，HEC-RAS软件推算的水位比SOBEK软件推算的水位偏高。

关键词：明渠恒定均匀流法；天然河道水面线系统；HEC-RAS软件；SOBEK 软件；水面线推算Abstract: nullah constant uniform flow method, four kinds of water lines in the natural channel surface line system, HEC-RAS software and SOBEK software projection methods, and different river water surface line projections, then the calculation results of the comparative analysis. The results show that: if the downstream starting water level on the upstream river water level downstream starting water level For a slope smaller and straight along regular cross-section of the river, upstream water level of rivers, the available the nullah constant uniform flow method, the water line projections; greater impact, you can use the natural channel surface line system for the water line projections; sectional irregular slow flow of the river, the water level projection results in a substantially natural channel surface line> HEC-RAS software> SOBEK software trend; rapids river HEC-RAS software projected water level than SOBEK software projected high water level.Keywords: nullah constant uniform flow method; natural channel surface line system; HEC-RAS software; SOBEK software; surface line projections前言水面线推算是河道整治的基础工作，其推算结果直接影响到河道断面的规划设计，进而影响到河道整治的工程量和工程造价。

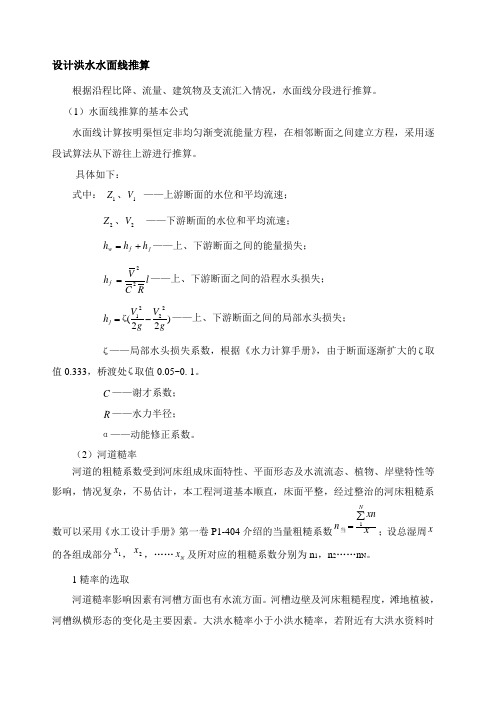

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0.05~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x的各组成部分1x ，2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

浅谈天然河道水面线推算要点及改进方法摘要：天然河道水面线推算是河道整治与建设工作的基础，是江河堤防工程设计的重要依据，在堤防工程建设和整治中发挥着重要的作用。

本文通过对天然河道水面线的推算的要点进行分析，并对水面线推算方法及改进进行探讨，以作实践参考。

关键词：天然河道;水面线推算;问题分析水面线推算是天然河道治理防洪规划和水利工程建设中的一个重要的工作内容，水面线推算的合理性和科学性对水利工程的效益产生直接影响。

然而，由于河道断面的不规则，河底坡降的不断变化，尤其是天然河道的水面线计算，是比较复杂的。

天然河道的水流一般是非恒定非均匀流，河道中各种水力要素随时间的变化相对缓慢，可以认为天然河道在一定时间内是恒定非均匀流。

在水利工程建设工作中，需要计算水面线时，经常计算不出结果或者计算的结果不合理，这时就需要我们掌握正确的水面线推算方法，根据天然河道恒定非均匀流水面线的计算公式，对天然河道水面线的计算前期的整理资料、划分河段、确定各参数进行计算，并指出水面线成果合理性和科学性。

一、天然河道水面线推算前期工作要点分析 1.1 准确收集地形资料准确的计算水面线，要依赖于较为完整的河道地形资料，计算前要对地形资料加以分析以适应水面线计算的要求。

横断面资料两岸高程应测到设计洪水位以上，水下部分应测完整，并要对断面资料加以分析，不是有效的过水面积如挖沙的深坑要进行断面修订。

纵断面资料应包括沿程高中低水位的同时水面线，以便了解水流沿程变化情况，还应沿河段进行洪水调查。

1.2 计算河段的划分水面线计算是逐段进行的，需要将计算河道划分为若干个计算断面，河道分段是否恰当直接影响水面线的计算成果，计算河段的划分应遵循以下原则：fan【】(1)每个计算河段内过水断面的形状、尺寸、糙率、比降等变化不应太大。

(2)在一个计算河段内上下游断面水位差不能过大，一般平原河流取0.2～1.0米，山区河流取1.0～3.0米。

(3)每个河段内没有支流流入或流出，若河道有支流存在，在支流汇入或分出的河段处，由于流量有变化，应在支流汇入或分出点前后加设断面，设的断面位置应使同一河段的流量沿程不变。

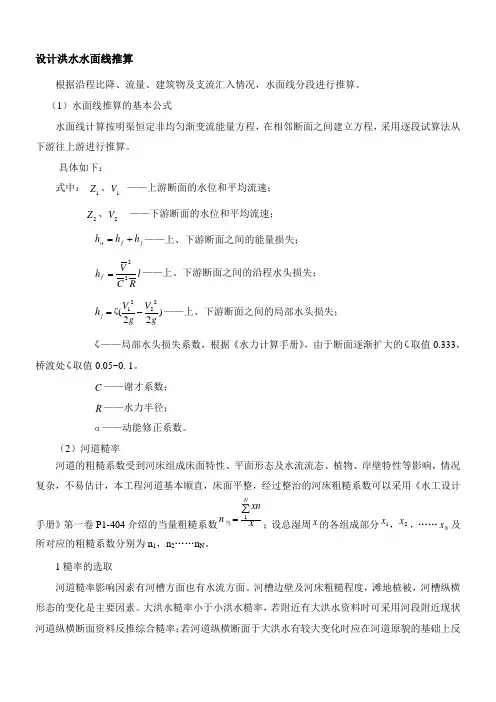

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0.05~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

沙河水面线推求过程1.1 水面线计算理论基础根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++= （1-1）式中： 1Z 、1V ——上游断面的水位和平均流速； 2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失； l RC Vh f 22=——上、下游断面之间的沿程水头损失；)22(2122gVg V h j -=ζ——上、下游断面之间的局部水头损失；ζ——局部水头损失系数，根据《水力计算手册》，在收缩河段，一般局部水头损失系数ζ=0；在扩散<段，由于2V <1V ，所以ζ<0，其中在渐扩段，ζ取值-0.333，急扩段、桥渡处ζ取值-0.05~-0. 1。

C ——谢才系数； R ——水力半径；α——动能修正系数。

分段求和法计算时，应注意以下及点：第一，把已知水深的断面作为起始断面。

第二，明渠中水流必须是恒定流，并且流量沿程不变。

第三，渠道糙率系数n 沿程不变。

（2）河道糙率沙河河道与滩地糙率虽然有所不同，但相差较小，沙河主槽0.027，滩地0.03对水位影响较小，这里统一按0.027取值计算。

推求中一律按河道糙率计算。

1.2 计算过程本次计算从K0+000断面到K14+400断面，河道纵断面变化如图1-1，图1-2。

图1-1 河道纵断面图图1-2 沙河河道图图1-3 河道局部横断面图、地形图K1+600断面到K0+000断面为收缩段，局部水头损失系数ζ=0。

K3+200断面到K1+600断面为渐扩段，局部水头损失系数ζ=-0.333。

K4+800断面到K3+200断面为收缩段，局部水头损失系数ζ=0。

K4+800断面到K5+600断面为渐扩段，局部水头损失系数ζ=-0.333。

第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。

缓坡河道应从下游向上游推算，根据经验与《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。

陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。

实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。

根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。

当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。

软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。

第一节 一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。

第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。

原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。

起点距即是累距，零点桩的起点距为0。

每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空断面1桩号起点距 高程 点注释 起点距 高程 点注释 起点距 高程 点注释 ……起点距 高程 点注释 断面2桩号起点距 高程 点注释 起点距 高程 点注释 ……起点距 高程 点注释 ⎪⎪ ⎭⎫⎝ ⎛ - + ∆ ++= + g v g v K lQ gv z gv z2 2 2 2 2 1 2 222 222211ξ α α格隔开，空格多少不受限制，其中“点注释”可以省略。

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0.05~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

说明;αζ试算 不用修改
说明;αζ试算 不用修改
流速不大的平原河段影响不大，单式断面较复式断面小，山区河流较平原河流大，断
河槽急极扩大-0.5~-1、河槽逐渐扩大-0.1~-0.336，方头墩0.35、圆头墩0.18、长宽比均为4、如果长宽ε2-2ε3
ε2-2ε3
流速不大的平原河段影响不大，单式断面较复式断面小，山区河流较平原河流大，断
河槽急极扩大-0.5~-1、河槽逐渐扩大-0.1~-0.336，方头墩0.35、圆头墩0.18、长宽比均为4、如果长宽
大，断面特变水流近似堰流河段可达2.1左右，平原河流1.15~1.5，山区河流1.5~2.0。

墩0.18、长宽比均为4、如果长宽比大于4则值应有所增加，支流汇入时0.1，弯道时0.05.
)
α1α1大，断面特变水流近似堰流河段可达2.1左右，平原河流1.15~1.5，山区河流1.5~2.0。

墩0.18、长宽比均为4、如果长宽比大于4则值应有所增加，支流汇入时0.1，弯道时0.05.
)
1
+J2) 1
+J2)
j
= v12/(2g)
j
= v12/(2g)
1
=Z2+α2v22/（1
=Z2+α2v22/（2。

天然河道水面线计算的几种方法探讨作者：赵文丽来源：《城市建设理论研究》2012年第30期摘要：介绍了明渠恒定均匀流法、天然河道水面线系统、HEC-RAS软件及SOBEK软件4种常用的水面线推算方法，并对不同河道进行了水面线推算，然后对计算结果进行了对比分析。

结果表明：对于坡度较小且沿程顺直、断面规整的河道，若下游起始水位对上游河道水位影响较小，则可用明渠恒定均匀流法进行水面线推算；若下游起始水位对上游河道水位影响较大，则可采用天然河道水面线系统进行水面线推算；对于断面不规整的缓流河道，水位推算结果大体呈天然河道水面线系统、HEC-RAS软件、SOBEK软件的趋势；对于急流河道，HEC-RAS软件推算的水位比SOBEK软件推算的水位偏高。

关键词：明渠恒定均匀流法；天然河道水面线系统；HEC-RAS软件；SOBEK软件；水面线推算Abstract: nullah constant uniform flow method, four kinds of water lines in the natural channel surface line system, HEC-RAS software and SOBEK software projection methods, and different river water surface line projections, then the calculation results of the comparative analysis. The results show that: if the downstream starting water level on the upstream river water level downstream starting water level For a slope smaller and straight along regular cross-section of the river, upstream water level of rivers, the available the nullah constant uniform flow method, the water line projections; greater impact, you can use the natural channel surface line system for the water line projections; sectional irregular slow flow of the river, the water level projection results in a substantially natural channel surface line> HEC-RAS software> SOBEK software trend; rapids river HEC-RAS software projected water level than SOBEK software projected high water level.Keywords: nullah constant uniform flow method; natural channel surface line system; HEC-RAS software; SOBEK software; surface line projections中图分类号：TV文献标识码：A 文章编号：2095-2104（2012）前言水面线推算是河道整治的基础工作，其推算结果直接影响到河道断面的规划设计，进而影响到河道整治的工程量和工程造价。
