《天然河道水面线推求》(指定系数法)

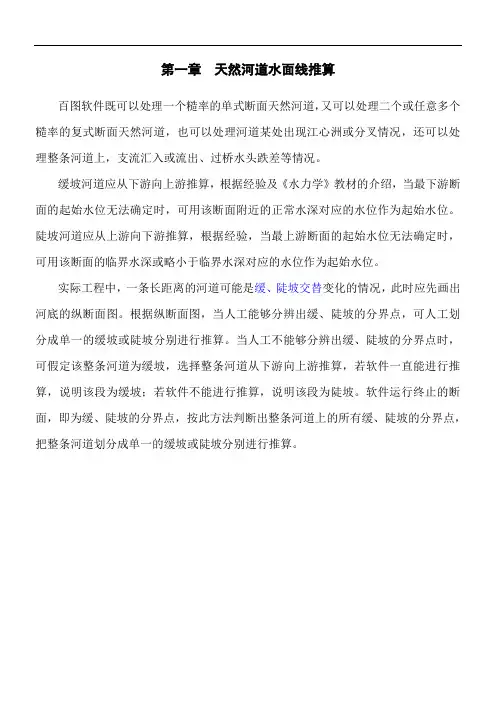

百图天然河道水面线推算知识讲解第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。

缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。

陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。

实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。

根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。

当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。

软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。

第一节一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。

第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。

原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。

起点距即是累距，零点桩的起点距为0。

每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空- + ? ++= + g v g v K lQ gv z gv z2 2 2 2 2 1 2 222 222211ξ α α格隔开，空格多少不受限制，其中“点注释”可以省略。

天然河道水面线计算及合理性分析【摘要】天然河道水面线计算问题一直是水利工程中一个十分重要的问题。

科学合理的分析计算水面线是对水面线推求的基本要求。

笔者在本文中结合对某条河流的水面线推求，对加强水面线计算的合理性进行讨论，对几种常用的水面线计算方法和计算软件进行说明。

【关键字】天然河道、水面线计算、合理性分析一、前言我国现阶段在水面线的推求和计算过程中，经常用到的方法有明渠恒定均匀流法、天然河道水面线系统等，常用的软件有MIKE 11和HEC-RAS，这些方法和软件都有自己的使用范围和特点，下面请和笔者共同来一探究竟。

二、天然河道水面线计算常用方法明渠恒定非均匀流是一种流速沿程变化的流动，伴随着流速变化，水位或水深，过水断面面积等水力要素也将沿程变化。

许多明渠非均匀流问题都可归纳为探求水位或水深的沿程变化规律，即求出函数z=z(s)或者h=h(s)的具体形式，其中s为流程坐标。

这里所讲的明渠恒定非均匀流水深或者水位的沿程变化规律包括两方面的含义：一是水面曲线的定性分析，即探求水面曲线大致是什么形状的曲线，二是水面曲线的定量计算，即需要知道沿程的水深或水位。

为解决这两个问题，首先必须建立描述水深或水位沿程变化规律的微分方程。

1、明渠恒定非均匀流法明渠恒定非均匀流法是最基本的水面线算法，在断面规整的明渠中经常采用。

其基本公式如下形式：式中：Z1、Z2——上游断面和下游断面的水位高程、——上游断面和下游断面的流速水头——动能修正系数；——断面平均流速；、——此河段水流的沿程水头损失和局部水头损失。

2、天然河道水面线系统天然河道过水断面一般极不规则，糙率及纵坡沿程都有变化，明渠恒定均匀流法已不适用。

天然河道水面线系统能较好地解决这一问题，在平原河道整治中运用较为广泛。

该系统的优点是可直接读取断面资料，通过图形窗口划分断面滩槽，利于人机交互，从而提高水面线推算的工作效率。

缺点是只能用于缓流河道，不能直接推算桥、坝等建筑物处的水位。

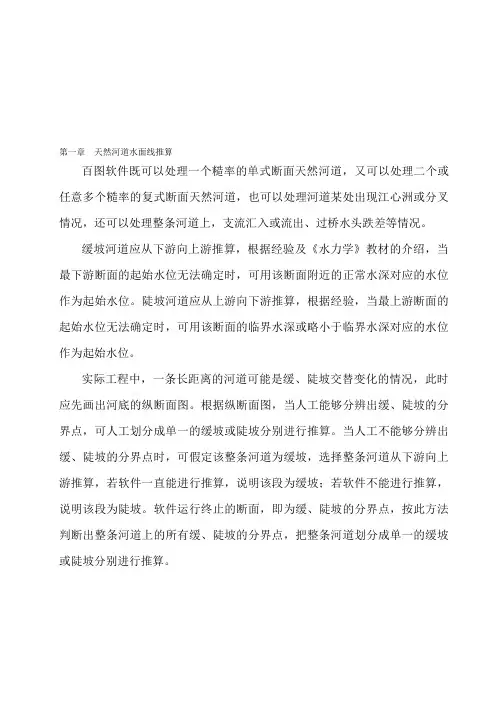

第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。

缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。

陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。

实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。

根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。

当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。

软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。

第一节 一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式，采用分段试算法，精确推算水位。

第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。

原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。

起点距即是累距，零点桩的起点距为0。

每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空格隔开，空格多少不受限制，其中“点注释”可以省略。

?? ??? ? ? ? ? ? ? ??? ?g v g v K lQ gv z gv z 2 2 2 2 2 1 2 222 222211 ? ? ?横断测量成果表举例如下：实Array际推算时，应保证横断数据顺序与推算方向一致，注意选择使用水面线推算对话框上的“横断数据顺序颠倒”核选框进行倒换。

第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。

缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。

陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。

实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。

根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。

当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。

软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。

第一节 一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。

第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。

原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。

起点距即是累距，零点桩的起点距为0。

每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空⎪⎪ ⎭⎫⎝ ⎛ - + ∆ ++= + g v g v K lQ gv z gv z2 2 2 2 2 1 2 222 222211ξ α α格隔开，空格多少不受限制，其中“点注释”可以省略。

浅谈天然河道水面线推算要点及改进方法摘要：天然河道水面线推算是河道整治与建设工作的基础，是江河堤防工程设计的重要依据，在堤防工程建设和整治中发挥着重要的作用。

本文通过对天然河道水面线的推算的要点进行分析，并对水面线推算方法及改进进行探讨，以作实践参考。

关键词：天然河道;水面线推算;问题分析水面线推算是天然河道治理防洪规划和水利工程建设中的一个重要的工作内容，水面线推算的合理性和科学性对水利工程的效益产生直接影响。

然而，由于河道断面的不规则，河底坡降的不断变化，尤其是天然河道的水面线计算，是比较复杂的。

天然河道的水流一般是非恒定非均匀流，河道中各种水力要素随时间的变化相对缓慢，可以认为天然河道在一定时间内是恒定非均匀流。

在水利工程建设工作中，需要计算水面线时，经常计算不出结果或者计算的结果不合理，这时就需要我们掌握正确的水面线推算方法，根据天然河道恒定非均匀流水面线的计算公式，对天然河道水面线的计算前期的整理资料、划分河段、确定各参数进行计算，并指出水面线成果合理性和科学性。

一、天然河道水面线推算前期工作要点分析 1.1 准确收集地形资料准确的计算水面线，要依赖于较为完整的河道地形资料，计算前要对地形资料加以分析以适应水面线计算的要求。

横断面资料两岸高程应测到设计洪水位以上，水下部分应测完整，并要对断面资料加以分析，不是有效的过水面积如挖沙的深坑要进行断面修订。

纵断面资料应包括沿程高中低水位的同时水面线，以便了解水流沿程变化情况，还应沿河段进行洪水调查。

1.2 计算河段的划分水面线计算是逐段进行的，需要将计算河道划分为若干个计算断面，河道分段是否恰当直接影响水面线的计算成果，计算河段的划分应遵循以下原则：fan【】(1)每个计算河段内过水断面的形状、尺寸、糙率、比降等变化不应太大。

(2)在一个计算河段内上下游断面水位差不能过大，一般平原河流取0.2～1.0米，山区河流取1.0～3.0米。

(3)每个河段内没有支流流入或流出，若河道有支流存在，在支流汇入或分出的河段处，由于流量有变化，应在支流汇入或分出点前后加设断面，设的断面位置应使同一河段的流量沿程不变。

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++= 式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0.05~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：2g2g 21w 2221V h V Z Z αα-++= 式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0.05~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

天然河道水面线推算方法及基本参数的分析作者：宗希宇范旭辉来源：《名城绘》2018年第06期摘要：天然河道水面线推算是河道防洪规划和整治建设工作的基础，是河道堤防工程设计的依据，水面线推算的合理性和科学性对水利工程的投资有直接的影响。

本文主要介绍天然河道水面线的计算方法及基本参数的选取原则，为今后相关工程水力计算作参考。

关键词：天然河道；水面线推算；基本参数分析1、天然河道水面线计算公式天然河道因其断面几何尺寸、坡度、粗糙系数一般沿程均会发生变化，水流一般为非均匀流。

水面线计算主要理论依据是伯努利能量守恒方程，从下游向上游断面逐段推算水位，最终得出整个河段的水面线。

基本方程式如下：2、天然河道水面线计算中参数的确定水面线计算中参数确定很重要，关系到计算结果的准确性，如糙率、比降均沿流程都有变化，而要准确确定参数，就必须尽可能的收集水文、泥沙、断面及河道地形等基础资料，包括历史洪水调查资料。

2.1河道糙率确定河道糙率是反应河流阻力的一个综合性系数，也是衡量河流能量损失大小的一个特征量，它是水流与河槽相互相互作用的产物。

所以影响河道糙率的因素有河槽方面也有水流方面，但两者相互作用，相互影响，无明显的划分界限。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态、水位的高低变化等是主要因素。

天然河道水面线计算糙率的确定主要有两种方法：一是有实测资料时，可采用河段附近现状河道纵横断面资料反推综合糙率；二是无实测资料时可根据河道现状平面形态、河床组成、床面及滩地植被情况，参照《水力计算手册》和以往同类工程确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2.2起推断面与起推水位的确定一是水流为缓流时起推断面一般选在推算河段下游，急流时选在上游；二是附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延；三是附近下游有调查的历史洪水的水位流量关系时可以采用均匀法求调查断面近似的水位流量关系，从而确定起推断面水位流量关系；四是没有实测资料时，起推断面大多选定与有设计校核水位流量关系的跨河桥或其他有控制的断面，应由此修正起推断面的水位；五是当没有水文站或控制工程时，起推断面一般由河段末端向下游延伸一段距离，距离的长短与河道纵坡有关，当起推断面的水位较难准确确定或不能确定起推断面是否受下游壅水影响时，应进行敏感性分析，即假定起推水位变化时，若河段末端水位没有明显变化，说明起推断面位置相对合适，否则向下游重新选取。

天然河道水面线计算简析摘要：河道整治、堤防工程设计中需要计算河道洪水水位，推算河道水面线，本文对河道水面线计算方法和公式作简单总结和介绍，并对计算结果合理性的分析方法进行了描述。

关键词：天然河道；水面线；计算公式1、天然河道水面线计算方法概述在天然河道整治工程设计中，河道水面线的计算是关键的一步，推求水面线的计算方法也很多，例如水深沿程变化的微分方程法、断面比能沿程变化的微分方程法、水位沿程变化的微分方程法以及天然河道水面线计算系统等。

这些方法基本理论依据都是明渠恒定非均匀流渐变流一维平移流动能量平衡的微分方程，在公式的推导过程中均有按其边界条件做了近似或技术处理，均有其边界条的局限性。

很多的水利工作者已经证明，对人工河道或水力参数变化不大相对规则的天然河道，采用以上推算天然河道水面线的计算方法均能满足河道整治工程的精度要求，但对于河道的过水断面极不规则、河床不断发生冲淤变化、沿程水力参数变化较大的情况，建议采用天然河道水面计算系统分析计算水面线，这种方法相对比较符合实际。

2、天然河道水面线计算常用方法2.1 明渠明渠均匀流公式是最基本、最简单的水面线计算公式，在工作中经常使用。

根据连续方程和公式，得到计算明渠均匀流的流量公式:式中 Q—流量，m3 / s; n—粗糙系数; A—面积，m2 ;Ｒ—水流半径，m;i—渠道比降。

明渠恒定均匀流公式必须具备以下条件:水流为恒定流、流量沿流程不变、渠道在足够范围内是顺直棱柱体槽、底坡是正坡、粗糙系数沿程不变、明渠段没有建筑物对水利的局部干扰。

实际明渠中大量存在的是非均匀流，但是因为其计算简单，对于较为顺直、整齐的河段常按均匀流公式作近似解。

2.2 棱柱体明渠、天然河道因其断面几何尺寸、坡度、粗糙系数一般均沿程改变，水流绝大多数是非均匀流。

明渠恒定非均匀流方程，分析水深沿流程变化的方程和水位沿流程变化的方程，水深沿流程变化的方程主要用于分析棱柱体明渠非均匀流水面线的变化规律，在天然河道中，常用水位的变化来反映非均匀流变化规律。

《天然河道⽔⾯线推求》（指定系数法）说明：本计算表格为:钟祥市⽔利⼯程设计院---规划室----耿笑天---编制计算⽅式依据⾼等教育出版社《⽔⼒学》（吴持恭主编）第四版P248----天然河计算精度达到0.000001若希望能够⾃动计算局部损失系数，请下载《天然河道⽔⾯线推求》（⾃动系数法）计算表格关于局部⽔头损失的的说明⼀般对逐渐收缩的流段，局部损失很⼩，可以忽略不计，对扩散的河段，局部损失系数可取0.视扩散的急剧程度不同来选择，扩散越剧烈系数值越⼤。

使⽤⽅法：将带有颜⾊的单元格内需要填写的数据填写完整即可，其他数据均⾃动计算，⽆过⽔断⾯⾯积、湿周在测量的横断⾯图上量取，先假定⽔位，计算后调整⽔位重新量取即可。

局部建筑物⽔头损失视阻⽔情况选择，⼀般选0.1～0.5m若需增加计算长度，请复制本⼯作表建⽴附本，并将附本第⼀⾏单元格内容引⽤为前⼀⼯资表声明：、如⾮专业⼈⼠请勿试图更改该⼯作表结构，防⽌错误更改导致计算错误本计算表格为免费共享，但因编者⽔平有限，其中编制错误在所难免，本⼈对因使⽤本表格所如对本计算表有疑问，请咨询qq345312568，或者联系邮箱345312568@/doc/190e122ae2bd960590c677ec.html248----天然河道⽔⾯线线计算⽅法求》（⾃动系数法）计算表格。

的河段，局部损失系数可取0.0～1.0（原著为负数，本程序已将其考虑在内），均⾃动计算，⽆需改动。

算后调整⽔位重新量取即可。

单元格内容引⽤为前⼀⼯资表最后⼀⾏数据即可。

难免，本⼈对因使⽤本表格所产⽣的⼀切后果不负任何法律责任，请使⽤者斟酌使⽤。

568@/doc/190e122ae2bd960590c677ec.html。

河道水面线推求及参数选取方法Company number：【0089WT-8898YT-W8CCB-BUUT-202108】设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值，桥渡处ζ取值~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

01第一章天然河道水面线推算第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。

缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。

陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。

实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。

根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。

当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。

软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。

第一节 一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。

第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。

原始横断面测量成果表的内容格式如下：⎪⎪ ⎭⎫⎝ ⎛ - + ∆ ++ = + g v g v K lQ gv z g v z 2 2 2 2 2 1 2 222 22 2 211ξ α α横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。

起点距即是累距，零点桩的起点距为0。

每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空格隔开，空格多少不受限制，其中“点注释”可以省略。

河道水面线推求及参数选取方法Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

（1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程，采用逐段试算法从下游往上游进行推算。

具体如下：式中： 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失； ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0.05~0. 1。

C ——谢才系数；R ——水力半径；α——动能修正系数。

（2）河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂，不易估计，本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1-404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ，2x ，……Nx 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度，滩地植被，河槽纵横形态的变化是主要因素。

大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定，偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游，急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位，当缺乏高标准的水位流量关系时可适当将水位流量关系外延。

说明;αζ说明;αζε2-2ε3
流速不大的平原河段影响不大，单式断面较复式断面小，山区河流较平原河流大，断
河槽急极扩大-0.5~-1、河槽逐渐扩大-0.1~-0.336，方头墩0.35、圆头墩0.18、长宽比均为4、如果长宽ε2-2ε3
流速不大的平原河段影响不大，单式断面较复式断面小，山区河流较平原河流大，断
河槽急极扩大-0.5~-1、河槽逐渐扩大-0.1~-0.336，方头墩0.35、圆头墩0.18、长宽比均为4、如果长宽
)
α1大，断面特变水流近似堰流河段可达2.1左右，平原河流1.15~1.5，山区河流1.5~2.0。

墩0.18、长宽比均为4、如果长宽比大于4则值应有所增加，支流汇入时0.1，弯道时0.05.
α1大，断面特变水流近似堰流河段可达2.1左右，平原河流1.15~1.5，山区河流1.5~2.0。

墩0.18、长宽比均为4、如果长宽比大于4则值应有所增加，支流汇入时0.1，弯道时0.05.
)
1
+J2) 1
+J2)
j
= v12/(2g)
j
= v12/(2g)
1
=Z2+α2v22/（1
=Z2+α2v22/（2。

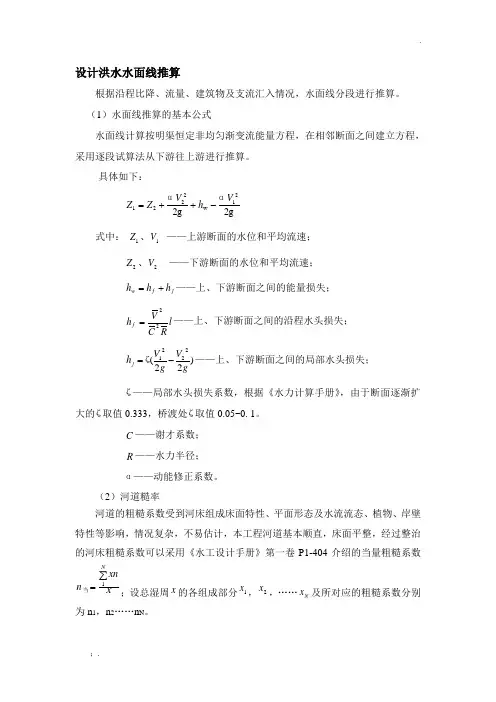

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。

(1）水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程，在相邻断面之间建立方程,采用逐段试算法从下游往上游进行推算。

具体如下:2g2g 21w 2221V h V Z Z αα-++= 式中: 1Z 、1V ——上游断面的水位和平均流速；2Z 、2V ——下游断面的水位和平均流速；j f w h h h +=——上、下游断面之间的能量损失；l RC Vh f 22=——上、下游断面之间的沿程水头损失； )22(2221gV g V h j -=ζ——上、下游断面之间的局部水头损失; ζ——局部水头损失系数，根据《水力计算手册》，由于断面逐渐扩大的ζ取值0.333，桥渡处ζ取值0。

05~0。

1。

C ——谢才系数；R ——水力半径；α—-动能修正系数。

(2)河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响，情况复杂,不易估计,本工程河道基本顺直，床面平整，经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1—404介绍的当量粗糙系数x Nxnn ∑=1当 ；设总湿周x 的各组成部分1x ,2x ，……N x 及所对应的粗糙系数分别为n 1，n 2……n N 。

1糙率的选取河道糙率影响因素有河槽方面也有水流方面。

河槽边壁及河床粗糙程度,滩地植被，河槽纵横形态的变化是主要因素.大洪水糙率小于小洪水糙率，若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率；若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率；反推糙率实际上小于实际糙率。

无资料时可根据经验参照水力计算手册确定,偏重于安全考虑，在河道整治工作中糙率适当选小些，在防洪规划中适当大一些。

2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游,急流时选在上游，附近下游有水文站时以水文站为起推断面，依据实测水位资料分析不同标准洪水位,当缺乏高标准的水位流量关系时可适当将水位流量关系外延。
