球团工艺与操作第1节球团基本知识介绍1．1、球团的概念和球团的生产方法目前，用于高炉炼铁的人造块矿方法有三种：烧结、球团和压团。
球团是人造块状原料的一种方法，是将细粒物料在加水条件下在专门造球设备上经滚动而生成球，然后再经焙烧固结的方法。
所得产品称为球团矿，呈球形，粒度均匀，具有高强度和高还原性。
球团过程中，物料因为滚动成球，并且由于粒子密集，密度、空隙率、形状、大小和机械强度等物理性质发生了变化。
更重要的是发生了化学和物理化学变化，如化学组成、还原性、膨胀性、高温还原软化性、低温还原软化性等变化，使物料的冶金性能得到改善。
目前，生产球团矿的主要方法有：竖炉法，涟钢即属于此类；带式焙烧机球团；链蓖机—回转窑球团生产。
本教材将就竖炉球团法来介绍球团工艺。
1．2、球团矿在钢铁工业中的地位和作用到目前为止，全球铁矿资源中，已经探明的品位大于40%的铁矿石大约为8500亿吨。
随着钢铁工业的发展，炼铁所需要的原料将愈来愈大，而可供直接入炉的富块矿越来越少。
我国铁矿储量居世界第五位，其中含铁50%以上的富矿仅仅占已经探明储量的4%左右，绝大部分为含有害物质的贫矿。
这类矿石必须细磨精选后造块才能进入高炉冶炼。
近年来，直接入炉的天然块矿逐渐减少，而人造块矿产量和高炉熟料逐年上升。
因此，铁矿资源的变化，人造块矿的优越性，极大的促进了球团、烧结技术的不断发展。
1．3、球团矿与烧结矿相比的特点球团法是一种新型的造块方法，因为其良好的冶金性能，所以自投入以来发展迅速，其产品不但用于高炉，而且用于转炉、平炉和电炉。
球团矿与烧结矿比，有几大特点。
（1）原料条件比较在原料粒度上，球团要求原料粒度细，而烧结要求原料粒度相对较粗。
一般认为：球团要求-200目粒级必须大于80%，或者更高；而烧结希望原料中-150目粒级在20%以下。
当烧结原料中细磨物料含量提高时，将引起烧结透气性变差，烧结生产率降低，必须采取各种措施提高烧结透气性，从而使烧结成本大大增加。
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!""""第四篇球团理论及工艺第一章球团技术概述第一节球团概述一、球团的概念球团是人造块状原料的一种方法，是一个将粉状物料变成物理性能和化学组成能够满足下一步加工要求的过程。
球团过程中，物料不仅由于滚动成球和粒子密集而发生物理性质，如密度、孔隙率、形状、大小和机械强度等变化，更重要的是发生了化学和物理化学性质，如化学组成、还原性、膨胀性、高温还原软化性、低温还原软化性、熔融性等变化，使物料的冶金性能得到改善。
球团的基本任务除利用精矿和粉矿制成球状冶炼原料外，还可生产用于直接还原的金属化球团矿以及将其应用于综合利用回收有用金属。

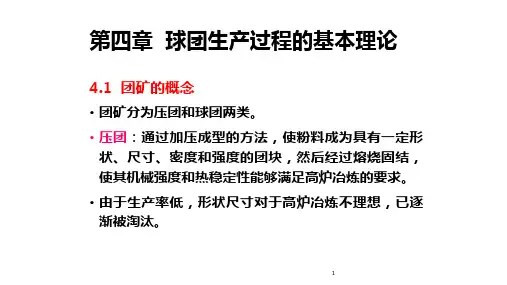

二、球团方法分类造块方法可分为三类：烧结、球团和压团。
压团是发展最早的一种造块方法，且过程简单，其产品团块可直接使用或者经过热处理后再使用。
团块的冶金性能良好，但加工成本较高。
同时与需要造块的铁精矿或粉矿的巨大数量相比，压团设备的生产能力有限。
所以，铁矿石压团法并未能在钢铁工业中得到发展。
・!"#・第一章球团技术概述球团法是一种新型造块方法，自投入使用以来发展迅速。
其产品不仅用于高炉，而且用于转炉、平炉或电炉。
球团矿与压团团块相比，具有以下几点优越性：（!）适于大规模生产；（"）粒度均匀，能保证高炉炉料的良好透气性；（#）孔隙率高，还原性好；（$）冷态强度高，便于运输和贮存，不易破碎等。

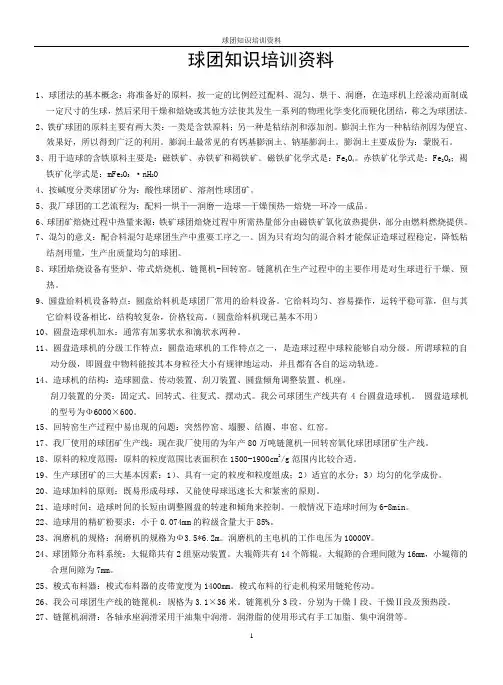

球团知识培训资料1、球团法的基本概念：将准备好的原料，按一定的比例经过配料、混匀、烘干、润磨，在造球机上经滚动而制成一定尺寸的生球，然后采用干燥和焙烧或其他方法使其发生一系列的物理化学变化而硬化团结，称之为球团法。
2、铁矿球团的原料主要有两大类：一类是含铁原料；另一种是粘结剂和添加剂。
膨润土作为一种粘结剂因为便宜、效果好，所以得到广泛的利用。
膨润土最常见的有钙基膨润土、钠基膨润土。
膨润土主要成份为：蒙脱石。
3、用于造球的含铁原料主要是：磁铁矿、赤铁矿和褐铁矿。
磁铁矿化学式是：Fe3O4。
赤铁矿化学式是：Fe2O3；褐铁矿化学式是：mFe2O3·nH2O4、按碱度分类球团矿分为：酸性球团矿、溶剂性球团矿。
5、我厂球团的工艺流程为：配料—烘干—润磨—造球—干燥预热—焙烧—环冷—成品。
6、球团矿焙烧过程中热量来源：铁矿球团焙烧过程中所需热量部分由磁铁矿氧化放热提供，部分由燃料燃烧提供。
7、混匀的意义：配合料混匀是球团生产中重要工序之一。
因为只有均匀的混合料才能保证造球过程稳定，降低粘结剂用量，生产出质量均匀的球团。
8、球团焙烧设备有竖炉、带式焙烧机、链篦机-回转窑。
链篦机在生产过程中的主要作用是对生球进行干燥、预热。
9、圆盘给料机设备特点：圆盘给料机是球团厂常用的给料设备。
它给料均匀、容易操作，运转平稳可靠，但与其它给料设备相比，结构较复杂，价格较高。
（圆盘给料机现已基本不用）10、圆盘造球机加水：通常有加雾状水和滴状水两种。
11、圆盘造球机的分级工作特点：圆盘造球机的工作特点之一，是造球过程中球粒能够自动分级。
所谓球粒的自动分级，即圆盘中物料能按其本身粒径大小有规律地运动，并且都有各自的运动轨迹。
14、造球机的结构：造球圆盘、传动装置、刮刀装置、圆盘倾角调整装置、机座。
刮刀装置的分类：固定式、回转式、往复式、摆动式。
我公司球团生产线共有4台圆盘造球机。
圆盘造球机的型号为Φ6000×600。

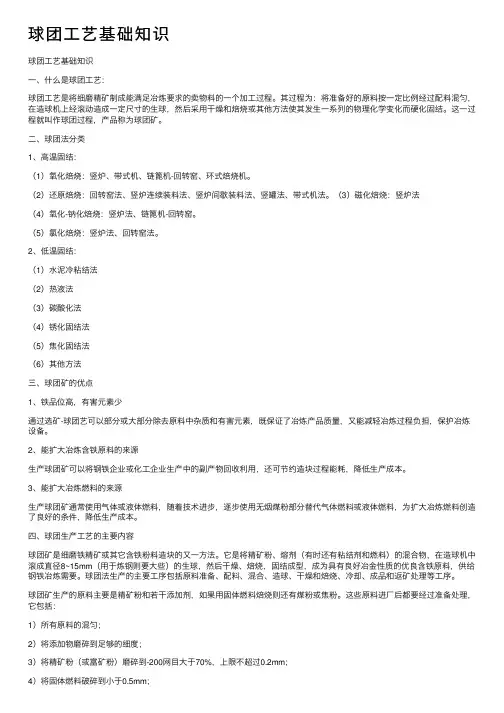

球团⼯艺基础知识球团⼯艺基础知识⼀、什么是球团⼯艺：球团⼯艺是将细磨精矿制成能满⾜冶炼要求的卖物料的⼀个加⼯过程。
其过程为：将准备好的原料按⼀定⽐例经过配料混匀，在造球机上经滚动造成⼀定尺⼨的⽣球，然后采⽤⼲燥和焙烧或其他⽅法使其发⽣⼀系列的物理化学变化⽽硬化固结。
这⼀过程就叫作球团过程，产品称为球团矿。
⼆、球团法分类1、⾼温固结：（1）氧化焙烧：竖炉、带式机、链篦机-回转窑、环式焙烧机。
（2）还原焙烧：回转窑法、竖炉连续装料法、竖炉间歇装料法、竖罐法、带式机法。
（3）磁化焙烧：竖炉法（4）氧化-钠化焙烧：竖炉法、链篦机-回转窑。
（5）氯化焙烧：竖炉法、回转窑法。
2、低温固结：（1）⽔泥冷粘结法（2）热液法（3）碳酸化法（4）锈化固结法（5）焦化固结法（6）其他⽅法三、球团矿的优点1、铁品位⾼，有害元素少通过选矿-球团艺可以部分或⼤部分除去原料中杂质和有害元素，既保证了冶炼产品质量，⼜能减轻冶炼过程负担，保护冶炼设备。
2、能扩⼤冶炼含铁原料的来源⽣产球团矿可以将钢铁企业或化⼯企业⽣产中的副产物回收利⽤，还可节约造块过程能耗，降低⽣产成本。
3、能扩⼤冶炼燃料的来源⽣产球团矿通常使⽤⽓体或液体燃料，随着技术进步，逐步使⽤⽆烟煤粉部分替代⽓体燃料或液体燃料，为扩⼤冶炼燃料创造了良好的条件，降低⽣产成本。
四、球团⽣产⼯艺的主要内容球团矿是细磨铁精矿或其它含铁粉料造块的⼜⼀⽅法。
它是将精矿粉、熔剂（有时还有粘结剂和燃料）的混合物，在造球机中滚成直径8~15mm（⽤于炼钢则要⼤些）的⽣球，然后⼲燥、焙烧，固结成型，成为具有良好冶⾦性质的优良含铁原料，供给钢铁冶炼需要。
球团法⽣产的主要⼯序包括原料准备、配料、混合、造球、⼲燥和焙烧、冷却、成品和返矿处理等⼯序。
球团矿⽣产的原料主要是精矿粉和若⼲添加剂，如果⽤固体燃料焙烧则还有煤粉或焦粉。
这些原料进⼚后都要经过准备处理，它包括：1）所有原料的混匀；2）将添加物磨碎到⾜够的细度；3）将精矿粉（或富矿粉）磨碎到-200⽹⽬⼤于70%，上限不超过0.2mm；4）将固体燃料破碎到⼩于0.5mm；5）精矿粉中的⽔分过多时要进⾏⼲燥处理。
球团生产工艺介绍1、球团基本概论(1)、什么叫球团球团是向高炉提供“精料”的另一种方法。
其过程的实质是：将准备好的原料（细磨精矿及粉状物料如粘结剂、添加剂等），按一定比例经过配料混匀并造成一定尺寸的小球，然后采用干燥和焙烧使其发生一系列物理化学变化而硬化固结。
其过程的产品叫球团矿。
球团矿按碱度可分为：酸性和自熔性两种。
(2)、球团生产的意义及发展历史世界上天然富矿日渐短缺，要求生产大量高品位精矿。
为提高选矿技术经济指标，需细磨（--325目）铁矿石，而过细的精矿粉难于烧结，主要是透气性不好，而球团矿生产正是处理细磨精矿的有效途径。
球团矿具有良好的物化冶金性能，它粒度均匀，微气孔多，还原性好，强度大，易于储存，有利于强化高炉生产。
随着工艺技术的发展，适于球团处理的原料已从磁铁矿扩展到赤铁矿、褐铁矿、天然混合矿及各种含铁粉尘等。
球团产品不仅局限于高炉使用，还可生产预还原球团，金属化球团，用于直接还原炼铁。
近二十年来，世界球团矿产量以每年1000万吨的速度增长，约有20%的生铁是用球团矿冶炼的。
在我国，随着“高碱度烧结配加酸性球团矿”这种合理炉料结构的推广，球团矿生产也有了较大发展。
(3)、球团生产技术经济指标及球团矿质量指标①、球团生产技术经济指标a、有效面积利用系数，即单位时间每平方米有效面积的生产量，t/m2h。
b、台时产量，即单位时间每台设备的生产量，t/h。
c、成品率成品率=成品矿／混合料×100%d、出矿率出矿率=（成品矿+返矿）／混合料×100%e、作业率=设备年开动小时总计／年日历天数×24×100%②、球团矿质量指标a、球团矿的化学性质指标主要有球团矿的全铁品位及铁品位稳定率；球团矿的碱度（即球团矿中CaO/SiO2的比值）及碱度稳定率；球团矿的还原度。
b、球团矿的物理性质指标主要有球团矿的冷转鼓指数（%），之为衡量烧结矿在常温下抗磨剥和抗冲击能力的指标；抗压强度，其测定可在压力机上进行，试样粒度10.0—12.5mm，每次取60个球作检验，以算数平均值或用标准离差表示；低温还原粉化率，之表示还原后的球团矿通过转鼓试验的粉化程度；还原度；还原膨胀指数；荷重软化温度；熔滴特性，即测定球团矿的熔化温度、滴落温度、从熔化到滴落的温度区间及气流通过这一区间的阻力损失，其对高炉操作影响很大。
