球团工艺与操作第1节球团基本知识介绍1．1、球团的概念和球团的生产方法目前，用于高炉炼铁的人造块矿方法有三种：烧结、球团和压团。
球团是人造块状原料的一种方法，是将细粒物料在加水条件下在专门造球设备上经滚动而生成球，然后再经焙烧固结的方法。
所得产品称为球团矿，呈球形，粒度均匀，具有高强度和高还原性。
球团过程中，物料因为滚动成球，并且由于粒子密集，密度、空隙率、形状、大小和机械强度等物理性质发生了变化。
更重要的是发生了化学和物理化学变化，如化学组成、还原性、膨胀性、高温还原软化性、低温还原软化性等变化，使物料的冶金性能得到改善。
目前，生产球团矿的主要方法有：竖炉法，涟钢即属于此类；带式焙烧机球团；链蓖机—回转窑球团生产。
本教材将就竖炉球团法来介绍球团工艺。
1．2、球团矿在钢铁工业中的地位和作用到目前为止，全球铁矿资源中，已经探明的品位大于40%的铁矿石大约为8500亿吨。
随着钢铁工业的发展，炼铁所需要的原料将愈来愈大，而可供直接入炉的富块矿越来越少。
我国铁矿储量居世界第五位，其中含铁50%以上的富矿仅仅占已经探明储量的4%左右，绝大部分为含有害物质的贫矿。
这类矿石必须细磨精选后造块才能进入高炉冶炼。
近年来，直接入炉的天然块矿逐渐减少，而人造块矿产量和高炉熟料逐年上升。
因此，铁矿资源的变化，人造块矿的优越性，极大的促进了球团、烧结技术的不断发展。
1．3、球团矿与烧结矿相比的特点球团法是一种新型的造块方法，因为其良好的冶金性能，所以自投入以来发展迅速，其产品不但用于高炉，而且用于转炉、平炉和电炉。
球团矿与烧结矿比，有几大特点。
（1）原料条件比较在原料粒度上，球团要求原料粒度细，而烧结要求原料粒度相对较粗。
一般认为：球团要求-200目粒级必须大于80%，或者更高；而烧结希望原料中-150目粒级在20%以下。
当烧结原料中细磨物料含量提高时，将引起烧结透气性变差，烧结生产率降低，必须采取各种措施提高烧结透气性，从而使烧结成本大大增加。
球团知识培训资料1、球团法的基本概念：将准备好的原料，按一定的比例经过配料、混匀、烘干、润磨，在造球机上经滚动而制成一定尺寸的生球，然后采用干燥和焙烧或其他方法使其发生一系列的物理化学变化而硬化团结，称之为球团法。
2、铁矿球团的原料主要有两大类：一类是含铁原料；另一种是粘结剂和添加剂。
膨润土作为一种粘结剂因为便宜、效果好，所以得到广泛的利用。
膨润土最常见的有钙基膨润土、钠基膨润土。
膨润土主要成份为：蒙脱石。
3、用于造球的含铁原料主要是：磁铁矿、赤铁矿和褐铁矿。
磁铁矿化学式是：Fe3O4。
赤铁矿化学式是：Fe2O3；褐铁矿化学式是：mFe2O3·nH2O4、按碱度分类球团矿分为：酸性球团矿、溶剂性球团矿。
5、我厂球团的工艺流程为：配料—烘干—润磨—造球—干燥预热—焙烧—环冷—成品。
6、球团矿焙烧过程中热量来源：铁矿球团焙烧过程中所需热量部分由磁铁矿氧化放热提供，部分由燃料燃烧提供。
7、混匀的意义：配合料混匀是球团生产中重要工序之一。
因为只有均匀的混合料才能保证造球过程稳定，降低粘结剂用量，生产出质量均匀的球团。
8、球团焙烧设备有竖炉、带式焙烧机、链篦机-回转窑。
链篦机在生产过程中的主要作用是对生球进行干燥、预热。
9、圆盘给料机设备特点：圆盘给料机是球团厂常用的给料设备。
它给料均匀、容易操作，运转平稳可靠，但与其它给料设备相比，结构较复杂，价格较高。
（圆盘给料机现已基本不用）10、圆盘造球机加水：通常有加雾状水和滴状水两种。
11、圆盘造球机的分级工作特点：圆盘造球机的工作特点之一，是造球过程中球粒能够自动分级。
所谓球粒的自动分级，即圆盘中物料能按其本身粒径大小有规律地运动，并且都有各自的运动轨迹。
14、造球机的结构：造球圆盘、传动装置、刮刀装置、圆盘倾角调整装置、机座。
刮刀装置的分类：固定式、回转式、往复式、摆动式。
我公司球团生产线共有4台圆盘造球机。
圆盘造球机的型号为Φ6000×600。
铁矿石球团法铁矿石球团法(pelletizing of iron ores)铁矿石造块方法之一。
将各种铁精矿或磨细的天然矿配以水和球团黏结剂做成生球，再经高温或低温焙烧制成球团矿。
球团矿具有含铁品位高、粒度均匀、还原性能好、机械强度高、耐贮存等特性。
简史1912年瑞典人安德森(A．G．Anderson)开始研究利用铁精矿生产球团矿的方法，并取得了专利。
1913年布莱克尔斯贝尔格(C．A．Brackelsberg)取得了德国专利。
他提出将粉矿加水或黏结剂混合，造球，然后在一定温度下焙烧固结，并于1926年在克虏伯公司莱茵豪森钢铁厂建造了一座日产能力为120t的球团试验厂。
第二次世界大战期间，美国由于富矿储量几近枯竭，遂开始开发密萨比(Mesabi)矿区。
该矿区的矿系贫铁矿，含铁量只有30％，即常说的铁燧岩。
这种铁燧岩质地坚硬，且嵌布粒度很细，通过细磨精选，获得了小于0．044mm(325目)粒级在85％以上的铁精矿。
此种细精矿，由于降低了烧结混合料的透气性，不能进行烧结。
1943年明尼苏达大学矿山实验站开展了铁燧岩精矿球团工艺的研究，并在1944年发表了第一批研究结果。
瑞典钢铁研究院于1946年成立了一个应用铁精矿的委员会，建立了数座小型工业性球团厂，这些厂所生产的球团矿是专门供给威伯格(Wiberg)法直接还原用的。
美国于1948年进行了年产20万t的工业试验，获得了成功。
并于1955年在里塞夫矿山公司建成了一座大型带式机焙烧球团厂，在伊利矿山公司建成了一座大型竖炉焙烧球团厂，合计年产球团矿能力1200万t。
由于球团矿工艺特别适用于细精矿，且球团矿的质量好，从60年代后，球团矿的生产，得到了迅速发展。
中国球团矿的试验研究工作，开始于20世纪50年代初。
最初鞍山钢铁公司和本溪钢铁公司在铁精矿中配入2％～3％的消石灰作为黏结剂，加入一定数量的水分，经混合、压块，送入隧道窑中焙烧，得到方团矿。
1958年鞍山钢铁公司通过试验，将方团矿改造为隧道窑焙烧球团矿，以后本溪钢铁公司、包头钢铁公司也相继建成了隧道窑，生产球团矿。

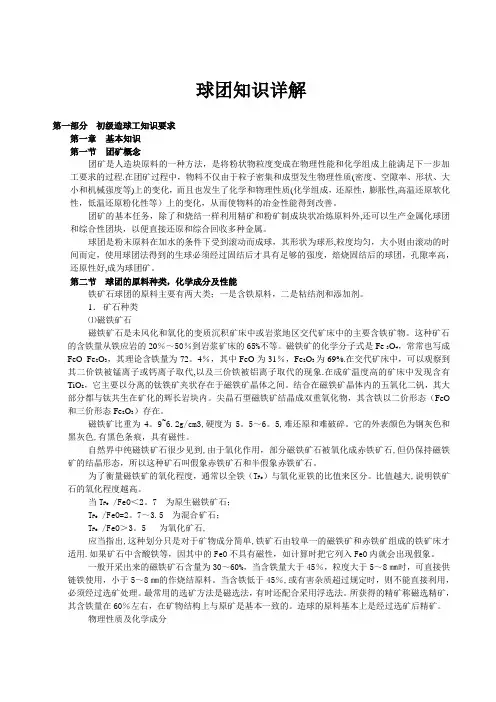

球团知识详解第一部分初级造球工知识要求第一章基本知识第一节团矿概念团矿是人造块原料的一种方法，是将粉状物粒度变成在物理性能和化学组成上能满足下一步加工要求的过程.在团矿过程中，物料不仅由于粒子密集和成型发生物理性质(密度、空隙率、形状、大小和机械强度等)上的变化，而且也发生了化学和物理性质(化学组成，还原性，膨胀性,高温还原软化性，低温还原粉化性等）上的变化，从而使物料的冶金性能得到改善。
团矿的基本任务，除了和烧结一样利用精矿和粉矿制成块状冶炼原料外,还可以生产金属化球团和综合性团块，以便直接还原和综合回收多种金属。
球团是粉末原料在加水的条件下受到滚动而成球，其形状为球形,粒度均匀，大小则由滚动的时间而定，使用球团法得到的生球必须经过固结后才具有足够的强度，焙烧固结后的球团，孔隙率高，还原性好,成为球团矿。
第二节球团的原料种类，化学成分及性能铁矿石球团的原料主要有两大类；一是含铁原料，二是粘结剂和添加剂。
1．矿石种类⑴磁铁矿石磁铁矿石是未风化和氧化的变质沉积矿床中或岩浆地区交代矿床中的主要含铁矿物。
这种矿石的含铁量从铁应岩的20％～50％到岩浆矿床的65%不等。
磁铁矿的化学分子式是Fe 3O4，常常也写成FeO Fe2O3，其理论含铁量为72。
4％，其中FeO为31％，Fe2O3为69%.在交代矿床中，可以观察到其二价铁被锰离子或钙离子取代,以及三价铁被铝离子取代的现象.在成矿温度高的矿床中发现含有TiO2，它主要以分离的钛铁矿夹状存在于磁铁矿晶体之间。
结合在磁铁矿晶体内的五氧化二钒，其大部分都与钛共生在矿化的辉长岩块内。
尖晶石型磁铁矿结晶成双重氧化物，其含铁以二价形态（FeO 和三价形态Fe2O3）存在。
磁铁矿比重为4。
9~6.2g/cm3,硬度为5。
5～6。
5,难还原和难破碎。
它的外表颜色为钢灰色和黑灰色,有黑色条痕，具有磁性。
自然界中纯磁铁矿石很少见到,由于氧化作用，部分磁铁矿石被氧化成赤铁矿石,但仍保持磁铁矿的结晶形态，所以这种矿石叫假象赤铁矿石和半假象赤铁矿石。
