雷达生命探测仪方案PPT课件

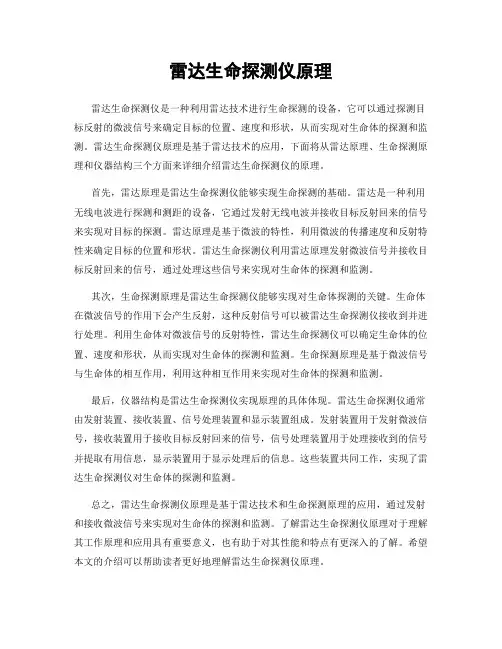

雷达生命探测仪原理雷达生命探测仪是一种利用雷达技术进行生命探测的设备，它可以通过探测目标反射的微波信号来确定目标的位置、速度和形状，从而实现对生命体的探测和监测。

雷达生命探测仪原理是基于雷达技术的应用，下面将从雷达原理、生命探测原理和仪器结构三个方面来详细介绍雷达生命探测仪的原理。

首先，雷达原理是雷达生命探测仪能够实现生命探测的基础。

雷达是一种利用无线电波进行探测和测距的设备，它通过发射无线电波并接收目标反射回来的信号来实现对目标的探测。

雷达原理是基于微波的特性，利用微波的传播速度和反射特性来确定目标的位置和形状。

雷达生命探测仪利用雷达原理发射微波信号并接收目标反射回来的信号，通过处理这些信号来实现对生命体的探测和监测。

其次，生命探测原理是雷达生命探测仪能够实现对生命体探测的关键。

生命体在微波信号的作用下会产生反射，这种反射信号可以被雷达生命探测仪接收到并进行处理。

利用生命体对微波信号的反射特性，雷达生命探测仪可以确定生命体的位置、速度和形状，从而实现对生命体的探测和监测。

生命探测原理是基于微波信号与生命体的相互作用，利用这种相互作用来实现对生命体的探测和监测。

最后，仪器结构是雷达生命探测仪实现原理的具体体现。

雷达生命探测仪通常由发射装置、接收装置、信号处理装置和显示装置组成。

发射装置用于发射微波信号，接收装置用于接收目标反射回来的信号，信号处理装置用于处理接收到的信号并提取有用信息，显示装置用于显示处理后的信息。

这些装置共同工作，实现了雷达生命探测仪对生命体的探测和监测。

总之，雷达生命探测仪原理是基于雷达技术和生命探测原理的应用，通过发射和接收微波信号来实现对生命体的探测和监测。

了解雷达生命探测仪原理对于理解其工作原理和应用具有重要意义，也有助于对其性能和特点有更深入的了解。

希望本文的介绍可以帮助读者更好地理解雷达生命探测仪原理。

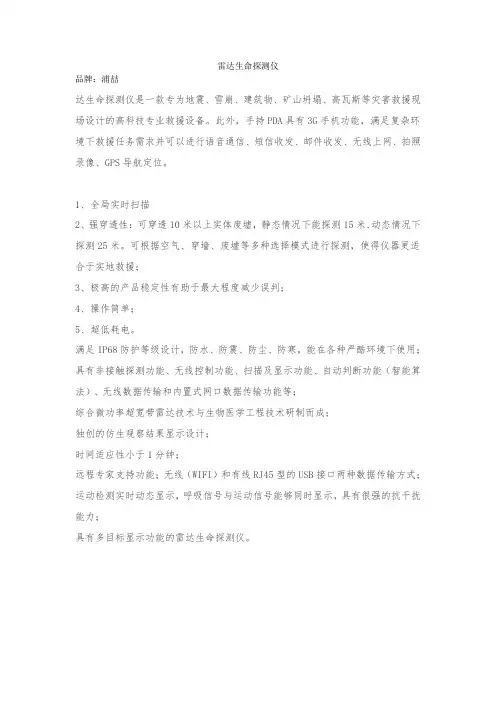

雷达生命探测仪
品牌：浦喆
达生命探测仪是一款专为地震、雪崩、建筑物、矿山坍塌、高瓦斯等灾害救援现场设计的高科技专业救援设备。

此外，手持PDA具有3G手机功能，满足复杂环境下救援任务需求并可以进行语音通信、短信收发、邮件收发、无线上网、拍照录像、GPS导航定位。

1、全局实时扫描
2、强穿透性：可穿透10米以上实体废墟，静态情况下能探测15米,动态情况下探测25米。

可根据空气、穿墙、废墟等多种选择模式进行探测，使得仪器更适合于实地救援；
3、极高的产品稳定性有助于最大程度减少误判；
4、操作简单；
5、超低耗电。

满足IP68防护等级设计，防水、防震、防尘、防寒，能在各种严酷环境下使用；具有非接触探测功能、无线控制功能、扫描及显示功能、自动判断功能（智能算法）、无线数据传输和内置式网口数据传输功能等；
综合微功率超宽带雷达技术与生物医学工程技术研制而成；
独创的仿生观察结果显示设计；
时间适应性小于1分钟；
远程专家支持功能；无线（WIFI）和有线RJ45型的USB接口两种数据传输方式；运动检测实时动态显示，呼吸信号与运动信号能够同时显示，具有很强的抗干扰能力；
具有多目标显示功能的雷达生命探测仪。

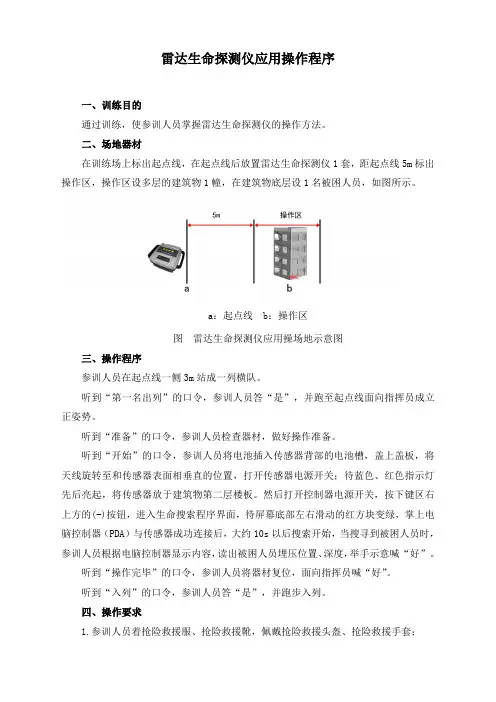

雷达生命探测仪应用操作程序
一、训练目的
通过训练，使参训人员掌握雷达生命探测仪的操作方法。

二、场地器材
在训练场上标出起点线，在起点线后放置雷达生命探测仪1套，距起点线5m标出操作区，操作区设多层的建筑物1幢，在建筑物底层设1名被困人员，如图所示。

a：起点线 b：操作区
图雷达生命探测仪应用操场地示意图
三、操作程序
参训人员在起点线一侧3m站成一列横队。

听到“第一名出列”的口令，参训人员答“是”，并跑至起点线面向指挥员成立正姿势。

听到“准备”的口令，参训人员检查器材，做好操作准备。

听到“开始”的口令，参训人员将电池插入传感器背部的电池槽，盖上盖板，将天线旋转至和传感器表面相垂直的位置，打开传感器电源开关；待蓝色、红色指示灯先后亮起，将传感器放于建筑物第二层楼板。

然后打开控制器电源开关，按下键区右上方的(-)按钮，进入生命搜索程序界面，待屏幕底部左右滑动的红方块变绿，掌上电脑控制器（PDA）与传感器成功连接后，大约10s以后搜索开始，当搜寻到被困人员时，参训人员根据电脑控制器显示内容，读出被困人员埋压位置、深度，举手示意喊“好”。

听到“操作完毕”的口令，参训人员将器材复位，面向指挥员喊“好”。

听到“入列”的口令，参训人员答“是”，并跑步入列。

四、操作要求
1.参训人员着抢险救援服、抢险救援靴，佩戴抢险救援头盔、抢险救援手套；
2.操作该系统时，控制器与传感器天线的距离应控制在6-15m范围内，传感器天线6m范围内不能有其他运动物体；
3.操作者可采用来回移动传感器或三角定位法搜寻遇险者。

雷达生命探测仪应用操作程序评定标准。

地质雷达PPT课件contents •地质雷达基本原理•地质雷达探测方法•数据采集与处理•地质雷达在工程中的应用•地质雷达案例分析•地质雷达发展趋势与展望目录01地质雷达基本原理电磁波传播特性电磁波在介质中传播速度电磁波在不同介质中传播速度不同，其速度取决于介质的电磁特性。

电磁波衰减随着传播距离的增加，电磁波能量逐渐衰减，衰减程度与介质特性和频率有关。

电磁波的反射和折射当电磁波遇到不同介质的分界面时，会发生反射和折射现象，遵循斯涅尔定律。

地质雷达工作原理发射电磁波01接收反射波02信号处理与成像03发射系统接收系统控制系统数据处理与成像系统系统组成及功能02地质雷达探测方法测线布置天线频率选择数据采集与处理030201井中雷达系统采用专门设计的井中雷达系统，包括井下雷达主机、天线、电缆等。

测点布置与数据采集在井壁不同深度处布置测点，进行雷达数据采集。

数据处理与成像对采集的数据进行处理，提取井壁及周围地层的反射信号，并进行成像。

隧道超前预报法隧道掌子面前方预报数据处理与解译预报结果输出03数据采集与处理数据采集参数设置采样率设置天线频率选择确保采样率足够高，以捕获雷达波形的细节信息，通常建议采样率至少为天线频率的时窗设置消除直流偏移和低频背景噪声，提高数据质量。

背景去除应用带通滤波器，去除高频噪声和低频干扰，增强目标反射信号。

带通滤波根据信号强度动态调整增益，以平衡不同深度和不同反射体的信号幅度。

增益控制数据预处理与滤波1 2 3雷达图像生成地层解释异常识别图像生成与解释04地质雷达在工程中的应用地质构造解析岩土层划分不良地质现象识别混凝土质量检测钢筋分布与保护层厚度检测路基路面质量检测边坡稳定性监测隧道安全监测地下管线安全监测利用地质雷达对边坡内部的结构和变形进行实时监测，预警潜在滑坡风险。

05地质雷达案例分析介绍隧道的地理位置、设计参数、施工方法等背景信息。

工程背景地质条件超前预报方案预报结果分析分析隧道所处区域的地质构造、地层岩性、水文地质等条件。
