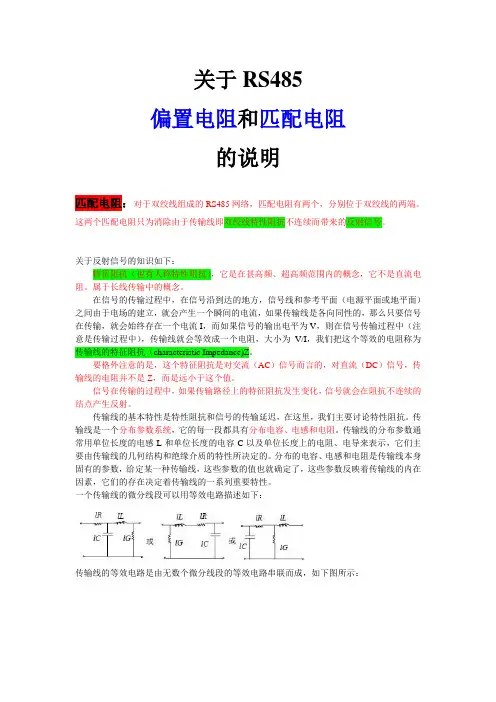

关于RS485偏置电阻和匹配电阻的说明匹配电阻：对于双绞线组成的RS485网络，匹配电阻有两个，分别位于双绞线的两端。
这两个匹配电阻只为消除由于传输线即双绞线特性阻抗不连续而带来的反射信号。
关于反射信号的知识如下：特征阻抗（也有人称特性阻抗），它是在甚高频、超高频范围内的概念，它不是直流电阻。
属于长线传输中的概念。
在信号的传输过程中，在信号沿到达的地方，信号线和参考平面（电源平面或地平面）之间由于电场的建立，就会产生一个瞬间的电流，如果传输线是各向同性的，那么只要信号在传输，就会始终存在一个电流I，而如果信号的输出电平为V，则在信号传输过程中（注意是传输过程中），传输线就会等效成一个电阻，大小为V/I，我们把这个等效的电阻称为传输线的特征阻抗（characteristic Impedance)Z。
要格外注意的是，这个特征阻抗是对交流（AC）信号而言的，对直流（DC）信号，传输线的电阻并不是Z，而是远小于这个值。
信号在传输的过程中，如果传输路径上的特征阻抗发生变化，信号就会在阻抗不连续的结点产生反射。
传输线的基本特性是特性阻抗和信号的传输延迟，在这里，我们主要讨论特性阻抗。
传输线是一个分布参数系统，它的每一段都具有分布电容、电感和电阻。
传输线的分布参数通常用单位长度的电感L和单位长度的电容C以及单位长度上的电阻、电导来表示，它们主要由传输线的几何结构和绝缘介质的特性所决定的。
分布的电容、电感和电阻是传输线本身固有的参数，给定某一种传输线，这些参数的值也就确定了，这些参数反映着传输线的内在因素，它们的存在决定着传输线的一系列重要特性。
一个传输线的微分线段可以用等效电路描述如下：传输线的等效电路是由无数个微分线段的等效电路串联而成，如下图所示：从传输线的等效电路可知，每一小段线的阻抗都是相等的。
传输线的特性阻抗就是微分线段的特性阻抗。
传输线可等效为：Z0 就是传输线的特性阻抗。
（ZJJ:利用ZS+(Z0*ZP)/(Z0+ZP)=Z0计算出Z0的过程实际上是解了一个一元二次方程：X=-B+SQR(B*B-4AC)）一旦在双绞线两端接入匹配电阻（匹配电阻的阻值等于双绞线的特性阻抗，而双绞线的特性阻抗是由生产厂商提供的），则由内向该端头看去好像双绞线并没有中断，即该双绞线呈现出无限长的假象，理论上讲这就从根本上解决了特性阻抗不连续的问题，从而解决了反射信号的问题。
1. 拉电流和灌电流电子元器件在广义上分为有源器件和无源器件。
有源器件需要电源（能量）才能实现其特定的功能，比如运算放大器在有输入信号的前提下，如果不提供电源，运算放大器无法实现其放大功能。
无源器件在工作时，不需要外加电源，只要输入信号就能正常工作，比如在信号线上串联33Ω的电阻，无论是否提供电源，只要有信号经过，电阻就能实现限流的作用。
通常定义流入器件的电流为正，流出器件的电流为负。
器件输入端有电流流进时，称为吸电流，属于被动；器件输出端有电流流出时，称为拉电流，属于主动；器件输出端有电流流入时，称为灌电流，属于被动。
下面以运算放大器工作为例。
对电源来说，运算放大器属于负载，电源提供电流让其正常工作，此时运算放大器在吸收电流。
对运算放大器来说，当它输出高电平，提供负载电流时，此时电流方向为负，称为拉电流；当它输出低电平，消耗负载电流，此时电流方向为正，称为灌电流。
2. 上/下拉电阻定义在电子元器件间中，并不存在上拉电阻和下拉电阻这两种实体的电阻，之所以这样称呼，原因是根据电阻不同使用的场景来定义的，其本质还是电阻。
就像去耦电容，耦合电容一样，也是根据其应用场合来取名，其本质还是电容。
上拉电阻的定义：在某信号线上，通过电阻与一个固定的高电平VCC相接，使其电压在空闲状态保持在VCC电平，此时电阻被称为上拉电阻。
同理，下拉电阻的定义：将某信号线通过电阻接在固定的低电平GND上，使其空闲状态保持GND电平，此时的电阻被称为下拉电阻。
如下图所示，R1为上拉电阻，R2为下拉电阻。
如果R1的阻值在上百K，能提供给信号线上负载电流非常小，对负载电容充电比较慢，此时电阻被称为弱上拉。
同理当下拉的电阻非常大时，导致下拉的速度比较缓慢，此时的电阻被称为弱下拉。
而当上下拉的电平可以提供较大的电流给芯片时，此时的电阻被称为是强上拉或强下拉。
3. 上/下拉电阻的应用根据上拉电阻和下拉电阻的含义，最常见的几种用法如下。
（1）用在OC/OD门所谓OC门就是Open Collector，集电极开路，如下图所示：所谓OD门就是Open Drain，漏极开路，如下图所示。
三极管偏置电阻计算摘要：1.三极管偏置电阻的概念和作用2.三极管偏置电阻的计算方法3.实际应用中的注意事项正文：三极管偏置电阻计算三极管（Transistor）是一种常用的半导体器件，具有放大和开关等功能。
在电路设计中，如何正确地选择和计算三极管的偏置电阻是非常重要的。
偏置电阻的作用是确保三极管工作在其最佳状态，以保证电路的稳定性和可靠性。
一、三极管偏置电阻的概念和作用偏置电阻是指在三极管电路中，为了使三极管工作在预定工作状态而加在其各个端口的电阻。
在实际应用中，三极管的偏置电阻主要是基极偏置电阻和集电极偏置电阻。
基极偏置电阻的作用是调整三极管的基极电流，以保证其工作在放大状态。
集电极偏置电阻的作用是调整集电极的电流，以保证三极管输出的信号不失真。
二、三极管偏置电阻的计算方法1.基极偏置电阻的计算基极偏置电阻的计算公式为：Rb = (Vcc - Vbe) / Ib，其中Vcc 为电源电压，Vbe 为基极发射极之间的电压，Ib 为基极电流。
2.集电极偏置电阻的计算集电极偏置电阻的计算公式为：Rc = Vcc * Ic / (β * Ib - Ic)，其中Vcc 为电源电压，Ic 为集电极电流，β为三极管的放大倍数，Ib 为基极电流。
三、实际应用中的注意事项在实际应用中，选择和计算三极管偏置电阻时，需要注意以下几点：1.根据电路的实际需求和工作状态选择合适的偏置电阻值。
2.考虑电源电压、温度等因素对三极管性能的影响，适当调整偏置电阻值。
3.选择合适的电阻值，以保证电路的稳定性和可靠性。
总之，正确地选择和计算三极管偏置电阻是电路设计中非常重要的一环。
