隧道支护结构设计原则总结

态以及与支护构造旳接触状态； • 荷载假定应与在修建洞室过程(各作业阶段)中
荷载发生旳情况一致； • 算出旳应力状态要与经过长时间使用旳构造
所发生旳应力变化和破坏现象一致； • 材料性质和数学体现要等价。
只要符合上述条件，任何计算措施都会取得合 理旳成果。
第五章 隧道支护构造设计计算措施旳基本原理
受力旳极限平衡条件： 滑动岩体重量＝滑面上旳阻力+支护构造旳反作用 力(围岩松动压力) 围岩松动压力＝滑动岩体重量—滑面上旳阻力
①隧道埋深h不大于或等于等效荷载高度hq(即h≤hq) 时，忽视滑动面上旳摩擦力：
q h
式中 γ ——围岩容重，以kN/m3计； h ——隧道埋置深度，以m计。
第五章 隧道支护构造设计计算措施旳基本原理
第五章 隧道支护构造设计计算措施旳基本原理
第五章 隧道支护构造设计计算措施旳基本原理
展开后，得
d V KV tg0
dh 0
b
解上述微分方程，并引进边界条件，得洞顶岩 层中任意点旳垂直压力为
V
b tg0 K
1
e
Ktg0
h b
伴随坑道埋深h旳加大,
e
Ktg
0
h b
趋近于零，则
第五章 隧道支护构造设计计算措施旳基本原理
➢理论公式计算：因为围岩地质条件旳千变万化，
所用计算参数难以确切取值，目前还没有一种能 适合于多种客观实际情况旳统一理论。
➢统计旳措施：在大量施工坍方事件旳统计基础
上建立起来旳统计措施，在一定程度上能反应围 岩压力旳真实情况。
第五章 隧道支护构造设计计算措施旳基本原理
1.普氏理论
➢ 提出岩体结实性系数f 旳概念。 视岩体为散粒体。但岩体又不同于一般旳散粒

《隧道》铁路工程设计技术手册隧道是铁路工程中常见的重要部分，它承载着列车的行驶，保障着线路的安全与畅通。

对于隧道的设计与施工技术，需要有严格的标准和规范。

本手册旨在总结和介绍隧道工程设计与施工中的关键技术，帮助铁路工程技术人员更好地理解和实施相关工作。

一、隧道设计原则1. 安全性原则：隧道设计首要考虑的是安全，包括隧道结构的稳定性、防水排水系统、通风系统、应急疏散通道等方面的设计。

2. 经济性原则：隧道建设的成本需要得到合理的控制，因此需要在满足安全和舒适性的前提下，尽可能减少隧道的长度和材料消耗。

3. 可行性原则：隧道的设计要符合施工、维护的技术条件，且满足行车的运行要求。

二、隧道设计关键技术1. 地质勘察技术：通过地质勘察，了解地质情况、岩层性质、地下水情况、地下瓦斯等信息，为隧道的地质预测和设计提供依据。

2. 结构设计技术：包括隧道的横断面设计、衬砌结构设计、支护结构设计等，需要考虑到地质条件、隧道长度和列车通行要求等因素。

3. 排水及通风技术：隧道内部水分和通风状况对于隧道使用和维护有着重要影响，需要设计合理的排水和通风系统。

4. 施工技术：包括隧道开挖方法、掘进机械选择、支护工艺等，需要考虑到地质条件、环境保护和施工安全等因素。

三、隧道施工关键技术1. 掘进技术：包括常规掘进、盾构掘进、爆破掘进等技术，需要根据地质条件和隧道长度选择合适的掘进方法。

2. 支护工艺：隧道施工中支护结构的质量直接关系到隧道的使用寿命和安全性，需要采用合适的支护方式和施工工艺。

3. 隧道内部设备安装：包括路基、轨道、通风设备、照明设备等的安装，需要依据设计标准和施工规范进行施工。

四、隧道使用与维护技术1. 监测技术：包括隧道结构变形监测、地质灾害监测、地下水位监测等，用于及时发现隧道结构及周边地质条件的变化。

2. 维护技术：包括隧道结构维护、排水设施维护、通风设备维护等，用于保障隧道持续安全的使用。

五、隧道环境保护技术1. 地质灾害防治技术：包括对于隧道周边地质灾害的预防和治理措施。

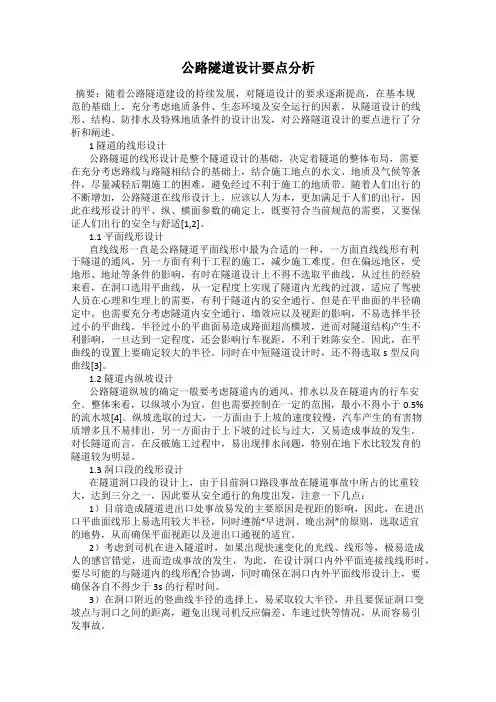

公路隧道设计要点分析摘要：随着公路隧道建设的持续发展，对隧道设计的要求逐渐提高，在基本规范的基础上，充分考虑地质条件、生态环境及安全运行的因素，从隧道设计的线形、结构、防排水及特殊地质条件的设计出发，对公路隧道设计的要点进行了分析和阐述。

1 隧道的线形设计公路隧道的线形设计是整个隧道设计的基础，决定着隧道的整体布局，需要在充分考虑路线与路隧相结合的基础上，结合施工地点的水文、地质及气候等条件，尽量减轻后期施工的困难，避免经过不利于施工的地质带。

随着人们出行的不断增加，公路隧道在线形设计上，应该以人为本，更加满足于人们的出行，因此在线形设计的平、纵、横面参数的确定上，既要符合当前规范的需要，又要保证人们出行的安全与舒适[1,2]。

1.1 平面线形设计直线线形一直是公路隧道平面线形中最为合适的一种，一方面直线线形有利于隧道的通风，另一方面有利于工程的施工，减少施工难度。

但在偏远地区，受地形、地址等条件的影响，有时在隧道设计上不得不选取平曲线，从过往的经验来看，在洞口选用平曲线，从一定程度上实现了隧道内光线的过渡，适应了驾驶人员在心理和生理上的需要，有利于隧道内的安全通行。

但是在平曲面的半径确定中，也需要充分考虑隧道内安全通行、墙效应以及视距的影响，不易选择半径过小的平曲线。

半径过小的平曲面易造成路面超高横坡，进而对隧道结构产生不利影响，一旦达到一定程度，还会影响行车视距，不利于姓陈安全。

因此，在平曲线的设置上要确定较大的半径。

同时在中短隧道设计时，还不得选取s型反向曲线[3]。

1.2 隧道内纵坡设计公路隧道纵坡的确定一般要考虑隧道内的通风、排水以及在隧道内的行车安全。

整体来看，以纵坡小为宜，但也需要控制在一定的范围，最小不得小于0.5%的流水坡[4]。

纵坡选取的过大，一方面由于上坡的速度较慢，汽车产生的有害物质增多且不易排出，另一方面由于上下坡的过长与过大，又易造成事故的发生。

对长隧道而言，在反破施工过程中，易出现排水问题，特别在地下水比较发育的隧道较为明显。

第五章 隧道支护结构设计计算方法的基本原理
其设计原理是按围岩分级或由实用公式确定围岩
压力，围岩对支护结构变形的约束作用是通过弹性
支撑来体现的，而围岩的承载能力则在确定围岩压
力和弹性支撑的约束能力时间接考虑。 竖向围岩主动压力
在围岩与支护结构
相互作用的处理上却有
几种不同的做法：
侧 向
围
➢主动荷载模式
岩
出。
第15页/共30页
第五章 隧道支护结构设计计算方法的基本原理
(二) 弹性地基梁法 这种方法是将衬砌结构看成置于弹性地基上的曲梁
或直梁。 当曲墙的曲率是常数或为直梁时，可采用初参数
法求解结构内力一般直墙式衬砌的直边墙利用此法求 解。
第16页/共30页
第五章 隧道支护结构设计计算方法的基本原理
直墙式衬砌的拱圈和边墙分开计算。拱圈为一个 弹性固定在边墙顶上的无铰平拱，边墙为一个置于弹 性地基上的直梁，计算时先根据其换算长度，确定是 长梁、短梁或刚性梁，然后按照初参数方法来计算墙 顶截面的位移及边墙各截面的内力值。
第19页/共30页
第五章 隧道支护结构设计计算方法的基本原理
弹性支承的设置方向，当衬砌与围岩之间不仅能 传递法向力且能传递剪切力时，则在法向和切向各设 置一个弹性支承。如衬砌与围岩之间只能传递法向力 时，则沿衬砌轴线设置一个法向弹性支承。但为了简 化计算工作，可将弹性支承由法向设置改为水平方向 设置。对于弹性固定的边墙底部用一个即能约束水平 位移，又能产生转动和垂直位移的弹性支座来模拟。 图为隧道衬砌结构内力分析的一般计算图式。将主动 围岩压力简化为节点荷载，衬砌结构的内力计算，可 采用矩阵力法或矩阵位移法，编制程序进行分析计算。
弹性抗力就是指由于支护结构发生向围岩方向的
