隧道支护结构设计原则隧道工程是一项复杂而关键的工程，隧道支护结构的设计至关重要。
本文将介绍隧道支护结构设计的原则，旨在为工程师提供指导，确保隧道的安全和可靠性。
一、背景介绍隧道支护结构设计旨在提供对土体的支撑和保护，以减少土体的位移和变形。
在设计隧道支护结构时，需要综合考虑地质条件、工程规模和预期使用寿命等因素。
二、支护结构类型根据隧道施工过程中所用的支护结构材料和方法，支护结构可以分为以下几类：1. 钢支护结构：包括钢拱架、钢板撑、钢筋网等。
钢支护结构具有高强度和较好的耐久性，在大型隧道中得到广泛应用。
2. 混凝土支护结构：包括喷射混凝土、预制混凝土块等。
混凝土支护结构具有刚性好、耐久性强等优点，适用于土层稳定性较好的隧道。
3. 土工合成材料：例如土工格室和土工布等。
土工合成材料具有较好的抗渗性和抗侵蚀性能，适用于复杂的地质条件。
三、设计原则1. 地质调查与分析：在设计隧道支护结构之前，需要进行全面的地质调查和分析，包括地层情况、岩层稳定性、地下水位等因素。
只有充分了解地质条件，才能制定合理的支护措施。
2. 结构稳定性：隧道支护结构的设计应保证结构的稳定性，承受地下水和土压的作用，以防止结构的变形和破坏。
设计应考虑荷载的大小、地质条件的复杂性和长期使用的可靠性。
3. 施工可行性：隧道支护结构的设计应考虑施工的可行性，包括施工方式、支护结构的安装和维护等。
设计应合理安排支护结构的施工顺序和时间，确保施工过程的顺利进行。
4. 经济性与可持续发展：隧道支护结构的设计应考虑经济性和可持续发展的因素。
设计时应综合衡量支护结构的成本、使用寿命和环境影响等方面，以实现经济效益和环境友好性的平衡。
四、结论隧道支护结构的设计是隧道工程不可或缺的一部分。
设计时应综合考虑地质条件、支护材料和施工可行性等因素，以确保隧道的安全和可靠性。
同时，设计应追求经济性和可持续发展，实现工程的可持续利用。
通过合理的隧道支护结构设计，我们能够更好地保护土体、提高工程质量，为人们的出行提供更安全、便捷的通道。

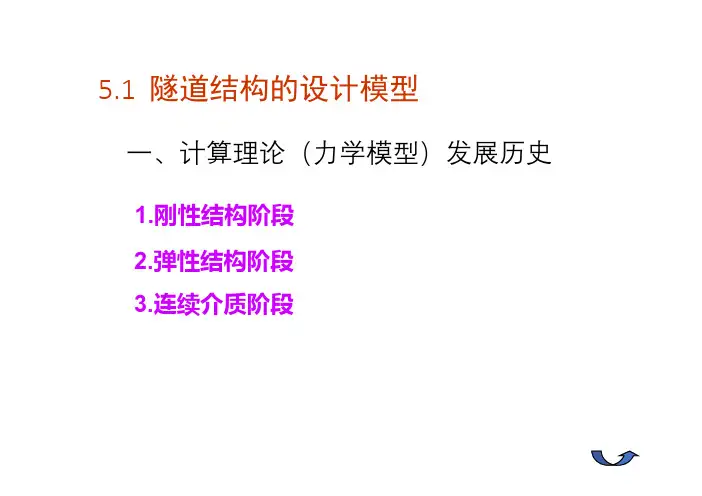

5.1 隧道结构的设计模型一、计算理论（力学模型）发展历史1.刚性结构阶段2.弹性结构阶段3.连续介质阶段1.刚性结构阶段将地下结构视为刚性结构的压力线理论。
支护结构上的压力是其上覆岩层的重力，没有考虑围岩自身的承载能力。
2.弹性结构阶段地下结构开始按弹性连续拱形框架用超静定结构力学方法计算结构内力。
作用在结构上的压力：围岩坍落体积内松动岩体的重力——松动压力。
并考虑了地层对结构产生的弹性反力的约束作用。
对于围岩自身承载能力的认识有又分为两个阶段：（1）假定弹性反力阶段（2）弹性地基梁阶段20世纪初期，假定弹性反力的分布图形位置线为三角形或梯形1934年，按结构的变形曲线假定地层弹性反力的分布图形为月牙形局部变形弹性地基梁理论共同变形弹性地基梁理论3.连续介质阶段坑道开挖——向洞室内变形而释放的围岩压力——支护结构与围岩组成的地下结构体系共同承受。
这种反作用力和围岩的松动压力极不相同，它是支护结构与围岩共同变形过程中对支护结构施加的压力，称为形变压力。
二、国际隧道协会归纳的四种设计模型①以参照过去隧道工程实践经验进行工程类比为主的经验设计法；②以现场量测和实验室试验为主的实用设计方法，例如以洞周位量测值为根据的收敛－约束法；③作用与反作用模型，即荷载—结构模型，例如弹性地基圆环计算和弹性地基框架计算等计算法；（结构力学模型）④连续介质模型，包括解析法和数值法。
数值计算法目前主要是有限单元法。
（岩体力学模型）常用计算模型图5-23 隧道计算模型1、结构力学模型2、岩体力学模型1、结构力学模型——松弛（动）荷载理论主要适用于围岩因过分变形而发生松弛和崩塌，支护结构主动承担围岩“松动”压力的情况。
它将支护结构和围岩分开来考虑，支护结构是承载主体，围岩作为荷载的来源和支护结构的弹性支承。
在这类模型中隧道支护结构与围岩的相互作用是通过弹性支承对支护结构施加约束来体现的，而围岩的承载能力则在确定围岩压力和弹性支承的约束能力时间接地考虑。
