高速公路隧道混凝土支护结构设计与应用

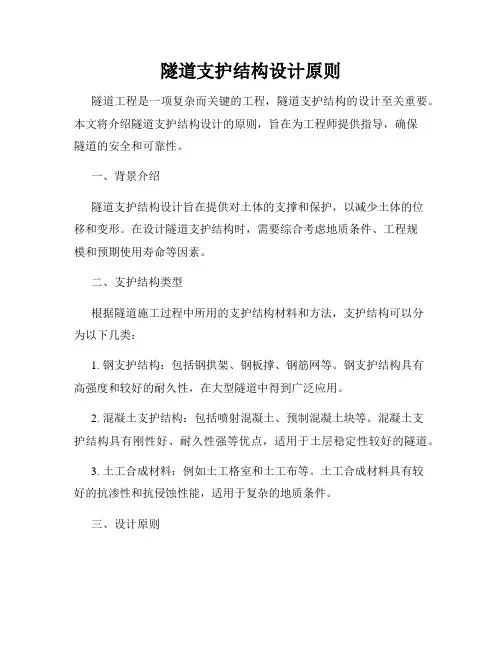

隧道支护结构设计原则隧道工程是一项复杂而关键的工程，隧道支护结构的设计至关重要。

本文将介绍隧道支护结构设计的原则，旨在为工程师提供指导，确保隧道的安全和可靠性。

一、背景介绍隧道支护结构设计旨在提供对土体的支撑和保护，以减少土体的位移和变形。

在设计隧道支护结构时，需要综合考虑地质条件、工程规模和预期使用寿命等因素。

二、支护结构类型根据隧道施工过程中所用的支护结构材料和方法，支护结构可以分为以下几类：1. 钢支护结构：包括钢拱架、钢板撑、钢筋网等。

钢支护结构具有高强度和较好的耐久性，在大型隧道中得到广泛应用。

2. 混凝土支护结构：包括喷射混凝土、预制混凝土块等。

混凝土支护结构具有刚性好、耐久性强等优点，适用于土层稳定性较好的隧道。

3. 土工合成材料：例如土工格室和土工布等。

土工合成材料具有较好的抗渗性和抗侵蚀性能，适用于复杂的地质条件。

三、设计原则1. 地质调查与分析：在设计隧道支护结构之前，需要进行全面的地质调查和分析，包括地层情况、岩层稳定性、地下水位等因素。

只有充分了解地质条件，才能制定合理的支护措施。

2. 结构稳定性：隧道支护结构的设计应保证结构的稳定性，承受地下水和土压的作用，以防止结构的变形和破坏。

设计应考虑荷载的大小、地质条件的复杂性和长期使用的可靠性。

3. 施工可行性：隧道支护结构的设计应考虑施工的可行性，包括施工方式、支护结构的安装和维护等。

设计应合理安排支护结构的施工顺序和时间，确保施工过程的顺利进行。

4. 经济性与可持续发展：隧道支护结构的设计应考虑经济性和可持续发展的因素。

设计时应综合衡量支护结构的成本、使用寿命和环境影响等方面，以实现经济效益和环境友好性的平衡。

四、结论隧道支护结构的设计是隧道工程不可或缺的一部分。

设计时应综合考虑地质条件、支护材料和施工可行性等因素，以确保隧道的安全和可靠性。

同时，设计应追求经济性和可持续发展，实现工程的可持续利用。

通过合理的隧道支护结构设计，我们能够更好地保护土体、提高工程质量，为人们的出行提供更安全、便捷的通道。

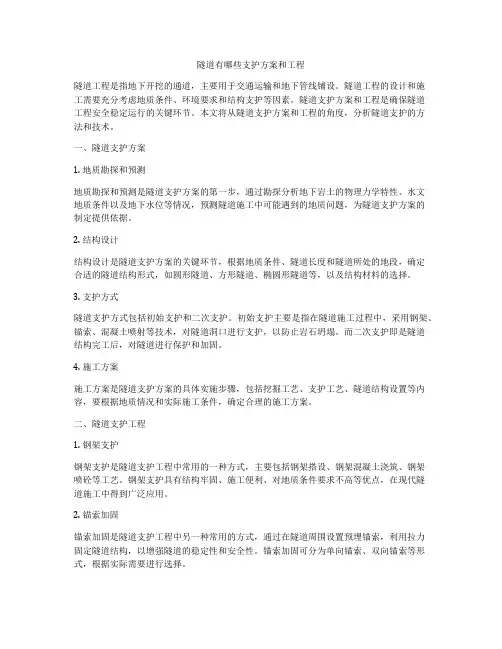

隧道有哪些支护方案和工程隧道工程是指地下开挖的通道，主要用于交通运输和地下管线铺设。

隧道工程的设计和施工需要充分考虑地质条件、环境要求和结构支护等因素。

隧道支护方案和工程是确保隧道工程安全稳定运行的关键环节。

本文将从隧道支护方案和工程的角度，分析隧道支护的方法和技术。

一、隧道支护方案1. 地质勘探和预测地质勘探和预测是隧道支护方案的第一步，通过勘探分析地下岩土的物理力学特性、水文地质条件以及地下水位等情况，预测隧道施工中可能遇到的地质问题，为隧道支护方案的制定提供依据。

2. 结构设计结构设计是隧道支护方案的关键环节，根据地质条件、隧道长度和隧道所处的地段，确定合适的隧道结构形式，如圆形隧道、方形隧道、椭圆形隧道等，以及结构材料的选择。

3. 支护方式隧道支护方式包括初始支护和二次支护。

初始支护主要是指在隧道施工过程中，采用钢架、锚索、混凝土喷射等技术，对隧道洞口进行支护，以防止岩石坍塌。

而二次支护即是隧道结构完工后，对隧道进行保护和加固。

4. 施工方案施工方案是隧道支护方案的具体实施步骤，包括挖掘工艺、支护工艺、隧道结构设置等内容，要根据地质情况和实际施工条件，确定合理的施工方案。

二、隧道支护工程1. 钢架支护钢架支护是隧道支护工程中常用的一种方式，主要包括钢架搭设、钢架混凝土浇筑、钢架喷砼等工艺。

钢架支护具有结构牢固、施工便利、对地质条件要求不高等优点，在现代隧道施工中得到广泛应用。

2. 锚索加固锚索加固是隧道支护工程中另一种常用的方式，通过在隧道周围设置预埋锚索，利用拉力固定隧道结构，以增强隧道的稳定性和安全性。

锚索加固可分为单向锚索、双向锚索等形式，根据实际需要进行选择。

3. 喷射混凝土支护喷射混凝土支护是指在隧道结构表面使用喷射混凝土进行支护和加固的工艺。

喷射混凝土支护具有施工速度快、成本低廉、适用性广等特点，是隧道支护工程中重要的一种技术手段。

4. 土钉墙支护土钉墙支护是指在隧道结构表面设置土钉，通过土钉和混凝土构成的墙体，对隧道进行支护和加固。

高速公路隧道施工方案及步骤按新奥法组织施工，左右洞身分别从两头掘进,无轨运输施工.Ⅲ类围岩采用小导管注浆及超前锚杆加固围岩,开挖采用台阶法，人工配合台车钻眼;Ⅳ类围岩开挖采用全断面法，台车钻眼。

洞身衬砌砼采用集中拌合,砼运输车运输,砼输送泵配合液压衬砌台车施工.一、掘进施工方案：为防止左右洞在同一断面同时开挖，对两隧道之间围岩产生较大的影响，采用右洞从进口主攻、左洞从出口主攻的方法开挖。

开挖采用钻爆法施工，采用光面爆破技术开挖.进出口主要各配备1台凿岩台车钻眼,1台挖掘机配合1台侧卸式装载机装碴.6台15T自卸汽车出碴.Ⅲ类围岩采用短台阶法，台阶长度10—15m；Ⅳ类围岩采用全断面法施工。

二、初期支护施工方案：洞口Ⅲ类围岩（S2）采用超前小导管(注浆)及超前砂浆锚杆（S3）、钢筋网喷射砼、钢拱架支护,Ⅳ类围岩采用组合锚杆、喷射钢纤维砼支护。

支护施工顺序为：超前支护（超前小导管、超前砂浆锚杆）开挖初喷锚杆、钢筋网、钢拱架复喷至设计厚度。

超前支护在开挖之前施工，初期支护紧跟开挖施工。

超前砂浆锚杆采用钻机钻孔，采用高压注浆泵注浆,喷射砼采用湿喷机按湿喷工艺施作。

施工中应认真落实超前地质预报和监控量测工作,确保隧道施工不出现坍塌事故。

三、隧道衬砌施工方案：二次衬砌施作时间根据监控量测数据确定，Ⅲ类围岩地段隧道衬砌适当紧跟初期支护，仰拱和回填应在二次衬砌之前进行；Ⅳ类围岩二次衬砌可适当滞后，在初期支护基本稳定后施作。

衬砌前按设计要求施工防水层和塑料盲管。

防水层和塑料盲管采用自制作业台车施工，防水层采用无钉铺设工艺，用热焊焊接固定。

洞内衬砌采用穿行式液压衬砌台车全断面施工，隧道进、出口端各配1台台车，考虑隧道处于曲线上的因素,选用长度为9m的台车。

紧急停靠带的衬砌砼待全隧衬砌完成后，在台车钢模内加设活动的、带弧形的3015钢模板，并用特制的梳型模加固和调整尺寸,行人、行车横洞及其它预留洞室采用特制台架施工。

隧道工程支护方案范本一、工程概况隧道是一种用于贯穿山脉、穿越江河、跨越城市和交通要道的重要工程，具有“穿山越岭、通江贯海”的重要作用。

隧道工程的支护方案是保障隧道工程施工和运营安全的重要环节，它关系着工程的质量和安全。

二、隧道工程支护方案的重要性1.保障工程安全：隧道作为地下交通通道，需要准确精密的设计和施工，隧道工程的支护方案对工程的安全至关重要。

合理的支护方案能够保障工程的施工和运营安全，同时延长工程的使用寿命。

2.减少成本：采用科学合理的隧道工程支护方案，能够减少资源和人力成本，提高工程的投资回报率。

3.减少环境影响：隧道工程支护方案应该合理考虑环境保护问题，减少对周围环境的影响。

三、隧道工程支护方案的编制1.隧道工程支护方案编制的依据支护方案的编制需要基于隧道工程的设计图纸、勘察报告、地质勘察报告和相关技术规范。

2.隧道工程支护方案的设计原则（1）安全性原则：隧道工程支护方案必须保证工程的安全运行和使用。

（2）经济性原则：隧道工程支护方案必须在保障安全的前提下尽可能减少工程成本。

（3）可行性原则：隧道工程支护方案必须符合施工技术、材料和装备的现实条件。

（4）环保原则：隧道工程支护方案必须尽量减少对环境的影响，符合环保要求。

3.隧道工程支护方案的内容（1）地质勘察报告分析：根据地质勘察报告分析地质条件和地下水情况，确定隧道支护方案。

（2）支护结构方案设计：根据地下情况以及车流量、地质条件、设计要求等确定支护结构的类型、技术指标、施工方法。

（3）施工组织方案设计：确定各项支护工程的施工顺序、施工方法、材料使用等。

（4）隧道工程支护方案的技术参数和标准：根据相关技术标准和规范确定支护方案的技术参数和施工质量标准。

四、隧道工程支护方案的实施1.隧道工程支护方案的监督隧道工程支护方案在实施过程中需要专业监理人员进行监督，确保支护方案的质量和安全。

2.隧道工程支护方案的施工隧道工程支护方案实施时需严格按照方案的设计要求进行施工，确保支护工程质量和安全。

探讨高速铁路隧道围岩支护参数优化设计一、现状世界各地隧道界的很多专家学者己经对隧道结构设计进行了广泛而深入的研究，如：Hoek和Brown川、Bieniaw欢i[2，31、Barton[4]、Muller[51、Lunardi[6]、李世辉[7]、潘昌实[8l等。

隧道结构设计必须考虑到隧道结构的承载能力、耐久性、适用性以及经济性等多方面的因素。

隧道结构设计是一门具有艺术性的科学。

这是因为岩土介质作为隧道工程的对象包含着多种不确定因素，例如：岩土材料的非均匀性和各向异性，岩体的地质构造，岩土材料的本构关系，初始地应力情况，地下水情况等。

正确的掌握这些因素及其变化规律非常困难，但随着当今计算机运算能力的提高，岩土本构关系研究的进展和数值分析方法的完善，实验和测试技术的发展，监控量测水平的进步，隧道结构设计目前正朝着科学化、精细化、规范化的目标迈进。

隧道结构设计的主要任务是针对支护结构进行的设计，而研究对象则是由围岩和支护结构两者共同组成并相互作用的结构体系。

不同围岩具有不同程度的自稳能力，围岩在很大程度上是隧道结构的承载主体，其承载能力必须加以充分利用。

隧道衬砌的设计必须结合围岩自承能力进行，隧道衬砌除必须满足净空要求外，还要求有足够的强度和耐久性，以保证其使用寿命期间的安全性。

二、隧道设计流程l）根据岩石自身强度和岩体的完整性程度、节理裂隙物理力学特性、地下水情况、围岩初始应力状态等确定围岩分级。

2）在围岩分级的基础上，结合隧道工程自身特点如衬砌结构特点、工法特点、辅助工法情况等综合使用多种方法（解析、数值）进行结构分析，在密切结合施工经验的基础上对围岩稳定性情况和衬砌支护能力等进行判断。

3）施工中的监控量测和信息反馈，尤其是在洞口段、大断面段、穿越不良地质体段需要加密监测来动态了解支护与围岩的相互作用情况。

必要时需要采用超前加固（超前注浆、超前锚杆、管棚）和过程恢复（补偿注浆、抬升注浆）措施。

三、隧道支护围岩相关（1）隧道支护参数性价比随着围岩的水平数的增大而减小。

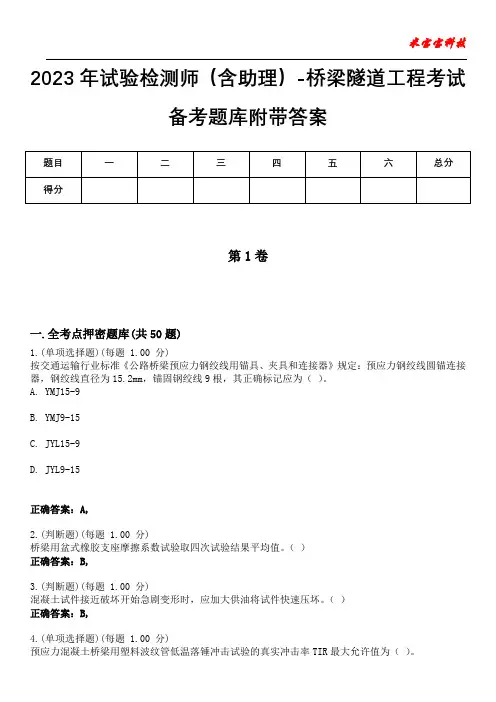

2023年试验检测师（含助理）-桥梁隧道工程考试备考题库附带答案第1卷一.全考点押密题库(共50题)1.(单项选择题)(每题 1.00 分)按交通运输行业标准《公路桥梁预应力钢绞线用锚具、夹具和连接器》规定：预应力钢绞线圆锚连接器，钢绞线直径为15.2mm，锚固钢绞线9根，其正确标记应为（）。

A. YMJ15-9B. YMJ9-15C. JYL15-9D. JYL9-15正确答案：A,2.(判断题)(每题 1.00 分)桥梁用盆式橡胶支座摩擦系数试验取四次试验结果平均值。

（）正确答案：B,3.(判断题)(每题 1.00 分)混凝土试件接近破坏开始急剧变形时，应加大供油将试件快速压坏。

（）正确答案：B,4.(单项选择题)(每题 1.00 分)预应力混凝土桥梁用塑料波纹管低温落锤冲击试验的真实冲击率TIR最大允许值为（）。

A. 3%B. 5%C. 10%D. 15%正确答案：C,5.(判断题)(每题 1.00 分)超声波在混凝土内部的传播与混凝土的弹性模量成正比。

（）正确答案：A,6.(单项选择题)(每题 1.00 分)对混凝土强度等级低于（）的结构，不宜采用钻芯法检测。

A. C10B. C15C. C20D. C25正确答案：A,7.(单项选择题)(每题 1.00 分) 某三跨连续梁桥进行定期检查，经综合技术状况评定后，该桥评定为四类桥。

结合内容，回答下列问题：以下（）情况可以对该桥进行四类桥评定。

A. 承载能力比设计降低5%～15%B. 承载能力比设计降低10%～25%C. 承载能力比设计降低15%～35%D. 承载能力比设计降低35%以上正确答案：B,8.(判断题)(每题 1.00 分)超前锚杆进行隧道围岩稳定的作用原理与超前小导管相同,且其对围岩稳定作用的能力强于超前小导管。

（）正确答案：B,9.(判断题)(每题 1.00 分)桥涵用石料均应进行抗冻性试验。

（）正确答案：B,10.(单项选择题)(每题 1.00 分)按交艇船业标准《公路桥面应力钢绞朗锚具、夹挪杂器》规定：预应力钢绞线圆锚连接器，钢绞线直径为15.2mm，锚固钢绞线9根，其正确标记应为（）。

一、衬砌1衬砌形式整体式模筑混凝土衬砌—就地灌筑混凝土衬砌装配式衬砌—将衬砌分成若干块构件，这些构件在现场或工厂预制，然后运到坑道内用机械将它们拼装成一环接着一环的衬砌。

喷锚支护—喷射混凝土和加设锚杆、金属网和钢架共同支护复合式衬砌—外衬和内衬两层，所以也叫它为“双层衬砌”2衬砌的适用条件整体式模筑混凝土衬砌—对地质条件的适用性较强，易于按需要成型，整体性好，抗渗性强，并适用于多种施工条件，如可用木模板、钢模板或衬砌模板台车等装配式衬砌—拼装成环后立即受力，便于机械化施工，改善劳动条件，节省劳力。

目前多在使用盾构法施工的城市地下铁道中采用。

喷锚支护—喷锚支护是目前常用的一种围岩支护手段，适用于各种围岩地质条件，但是若作为永久衬砌，一般考虑在Ⅰ、Ⅱ级等围岩良好、完整、稳定的地段中采用。

复合式衬砌—是一种较为合理的结构形式，适用于多种围岩地质条件，有其广阔的发展前途。

3衬砌的一般结构要求混凝土与钢筋混凝土隧道工程所用的混凝土强度等级不应低于C15洞门用混凝土整体灌筑，其强度不应低于C20强度等级对于衬砌段不应低于C20，对于洞门不应低于C15片石混凝土在岩层较好地段的边墙衬砌，可采用片石混凝土（片石的掺量不应超过总体积的20%）。

当起拱线以上1m以外部位有超挖时，其超挖部分也可用片石混凝土进行回填。

选用的石料要坚硬，其强度等级不应低于MU40，有裂隙和易风化的石料不应采用。

石料和混凝土预制块石料或混凝土预制块用强度等级不低于M10的水泥砂浆砌筑衬砌。

石料的强度等级不应低于MU60，并且有裂隙和易风化的石料不应采用。

混凝土预制块强度等级不应低于MU20。

喷射混凝土喷射混凝土的强度等级采用C20，所用的水泥应优先采用硅酸盐水泥或普通硅酸盐水泥喷射钢纤维混凝土中的钢纤维宜采用普通碳素钢制成，等效直径为0.3～0.5㎜的方形或圆形断面，长度宜为20～25㎜锚杆锚杆的杆体宜用20 MnSi钢筋，也可采用Q235钢筋；缝管式锚杆宜采用16 MnSi钢管，亦可采用Q235钢管；锚杆直径宜为18～22㎜，垫板可采用Q235钢板。

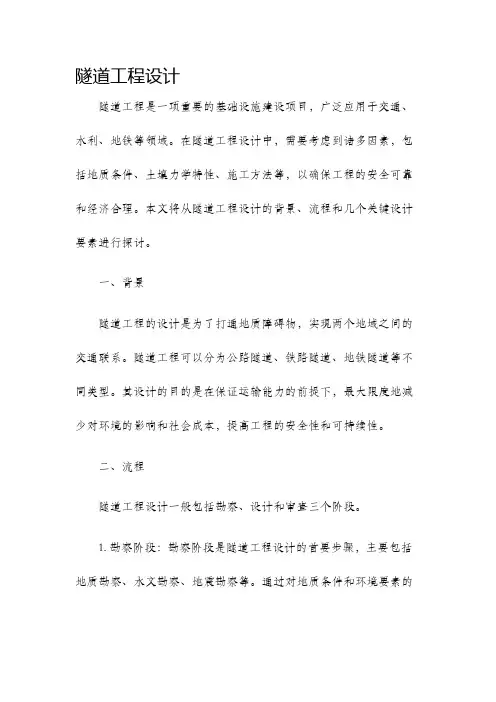

隧道工程设计隧道工程是一项重要的基础设施建设项目，广泛应用于交通、水利、地铁等领域。

在隧道工程设计中，需要考虑到诸多因素，包括地质条件、土壤力学特性、施工方法等，以确保工程的安全可靠和经济合理。

本文将从隧道工程设计的背景、流程和几个关键设计要素进行探讨。

一、背景隧道工程的设计是为了打通地质障碍物，实现两个地域之间的交通联系。

隧道工程可以分为公路隧道、铁路隧道、地铁隧道等不同类型。

其设计的目的是在保证运输能力的前提下，最大限度地减少对环境的影响和社会成本，提高工程的安全性和可持续性。

二、流程隧道工程设计一般包括勘察、设计和审查三个阶段。

1. 勘察阶段：勘察阶段是隧道工程设计的首要步骤，主要包括地质勘察、水文勘察、地震勘察等。

通过对地质条件和环境要素的详细调查和分析，确定隧道的位置和方向，提供设计所需的基础数据。

2. 设计阶段：设计阶段是根据勘察阶段获得的数据进行隧道工程的设计。

设计过程中，需要综合考虑地质条件、地下水位、地震状况等多方面因素，确定隧道的布置、断面和施工方法。

此外，还需要考虑到隧道的排水、通风、照明等设施的设计。

3. 审查阶段：审查阶段是对设计方案进行评审和审查的过程。

评审主要包括设计可行性、技术合理性、经济性和安全性等方面的评估，通过专家评审和政府部门的审核，确保设计方案符合相关标准和规范，并为后续的施工提供可行的设计依据。

三、设计要素在隧道工程设计中，有几个关键的要素需要特别关注：1. 断面设计：隧道的断面设计是保证隧道稳定性和通行能力的重要因素。

根据交通流量、车流组成、道路等级等因素，选择合适的断面形式和尺寸，同时考虑到隧道的强度、疏散能力和通风要求等。

2. 支护结构设计：隧道的支护结构设计是确保隧道在施工过程中和使用阶段的稳定性和安全性的关键。

支护结构设计通常包括钢筋混凝土衬砌、喷射混凝土、钢拱架等，需要根据地质条件和地下水位等因素进行合理选择。

3. 排水系统设计：隧道的排水系统设计是保证隧道干燥和安全的重要措施。

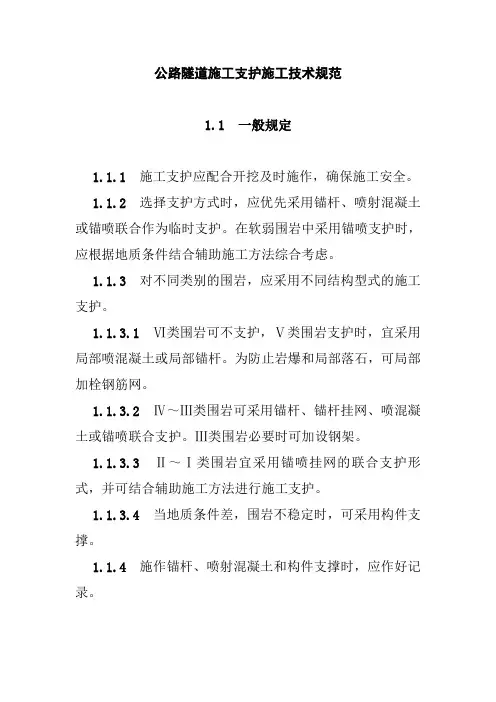

公路隧道施工支护施工技术规范1.1 一般规定1.1.1施工支护应配合开挖及时施作，确保施工安全。

1.1.2 选择支护方式时，应优先采用锚杆、喷射混凝土或锚喷联合作为临时支护。

在软弱围岩中采用锚喷支护时，应根据地质条件结合辅助施工方法综合考虑。

1.1.3对不同类别的围岩，应采用不同结构型式的施工支护。

1.1.3.1Ⅵ类围岩可不支护，Ⅴ类围岩支护时，宜采用局部喷混凝土或局部锚杆。

为防止岩爆和局部落石，可局部加栓钢筋网。

1.1.3.2Ⅳ～Ⅲ类围岩可采用锚杆、锚杆挂网、喷混凝土或锚喷联合支护。

Ⅲ类围岩必要时可加设钢架。

1.1.3.3Ⅱ～Ⅰ类围岩宜采用锚喷挂网的联合支护形式，并可结合辅助施工方法进行施工支护。

1.1.3.4 当地质条件差，围岩不稳定时，可采用构件支撑。

1.1.4 施作锚杆、喷射混凝土和构件支撑时，应作好记录。

1.2 锚杆施工1.2.1采用系统锚杆作为衬砌结构的一部分时，应符合设计要求和《公路隧道设计规范(JTJ026—89)》第7章有关规定。

1.2.2锚杆安设作业应在初喷混凝土后及时进行。

1.2.3锚杆施工和准备工作如下：(1)检查锚杆材料、类型、规格、质量以及性能是否与设计相符；(2)根据锚杆类型、规格及围岩情况选择钻孔机具；(3)采用砂浆锚杆时，应按设计要求截取杆体，并整直、除锈和除油；(4)采用楔缝式锚杆时，应检查杆体长度，楔缝、楔块、螺母与螺栓的尺寸和配合情况。

1.2.4 钻孔前应根据设计要求定出孔位，作出标记，孔位允许偏差为±15mm。

1.2.5 钻孔应符合以下要求：1.2.5.1钻孔应圆而直，钻孔方向宜尽量与岩层主要结构面垂直；1.2.5.2水泥砂浆锚杆孔径应大于杆体直径15mm；其它型式锚杆孔径应符合设计要求。

1.2.5.3 钻孔深度应满足下列要求：(1)水泥砂浆锚杆孔深允许偏差为±50mm；(2)楔缝式锚杆孔深不应不于杆体有效长度，且不应大于杆体有效长度30mm。

要点一
BIM技术

要点二
设计与管理
BIM（建筑信息模型）技术能够实现隧道支护结构的数字化 建模、分析和优化，提高设计效率与准确性。
基于BIM技术的隧道支护结构设计能够实现协同设计、优 化方案、减少错漏碰缺等问题；同时，在施工过程中，通 过BIM模型的管理与更新，实现施工进度、质量、成本的 实时监控与控制。
力学解析设计法
总结词
基于力学原理，通过分析支护结构的受力状态进行设计的方法。
详细描述
力学解析设计法基于力学原理，通过分析隧道支护结构的受力状态进行设计。 这种方法考虑了支护结构的实际受力情况，具有较高的理论依据，但计算过程 较为复杂，需要较高的力学理论基础。
数值模拟设计法
总结词
利用数值计算方法模拟支护结构的受力状态和变形过程进行设计的方法。
支护结构设计应考虑施工可行性，确保设 计方案的实施方便、快捷，同时应考虑环 境保护和水土保持要求。
02
隧道支护结构类型
初期支护
定义
初期支护是隧道施工中的临时支 护措施，主要用于控制围岩变形 和稳定性，通常在开挖后立即进
行。
主要结构
初期支护通常包括喷射混凝土、锚 杆、钢支撑等结构，这些结构可以 组合使用，以达到最佳的支护效果。
新型支护材料
随着科技的发展，新型支护材料如高 强度混凝土、纤维增强复合材料等不 断涌现，具有更高的强度和耐久性， 能够提高隧道支护结构的稳定性。
应用领域
新型支护材料广泛应用于公路、铁路 、地铁等隧道工程领域，尤其在复杂 地质条件和环境保护要求高的地区， 显示出其优越性。
智能化监测与预警系统在隧道支护结构设计中的应用
隧道支护结构设计的基本原则
安全性

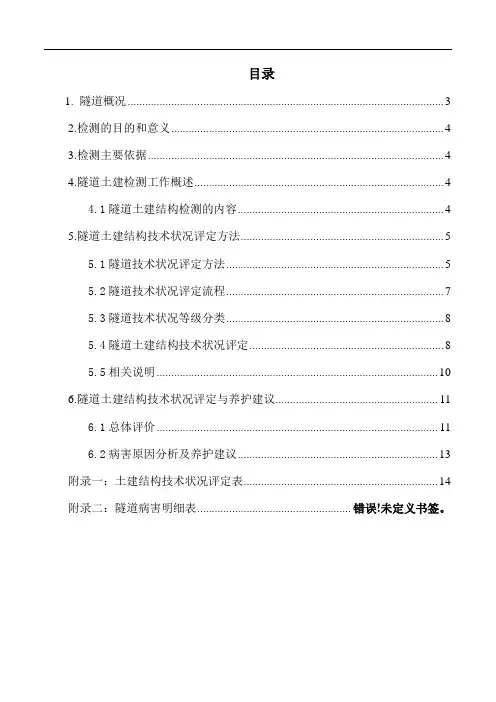

目录1. 隧道概况 (3)2.检测的目的和意义 (4)3.检测主要依据 (4)4.隧道土建检测工作概述 (4)4.1隧道土建结构检测的内容 (4)5.隧道土建结构技术状况评定方法 (5)5.1隧道技术状况评定方法 (5)5.2隧道技术状况评定流程 (7)5.3隧道技术状况等级分类 (8)5.4隧道土建结构技术状况评定 (8)5.5相关说明 (10)6.隧道土建结构技术状况评定与养护建议 (11)6.1总体评价 (11)6.2病害原因分析及养护建议 (13)附录一：土建结构技术状况评定表 (14)附录二：隧道病害明细表..................................................... 错误!未定义书签。

高速公路隧道定期结构检测报告1. 隧道概况月湖泉隧道位于晋济高速，隧道采用分离式断面。

明洞采用钢筋混凝土结构，洞身段衬砌均按新奥法原理设计，采用柔性支护体系结构的复合式衬砌。

洞门形式主要采用削竹式，洞门墙材料采用整体式混凝土结构。

明洞段采用双层土工布夹防水板及粘土隔水层防水，洞内复合式衬砌采用土工布加防水板防水。

隧道采用水泥混凝土+沥青复合路面。

土建结构评定结果见表1-1。

柏沟隧道上行入口柏沟隧道下行出口月湖泉隧道土建结构评定结果表1-12.检测的目的和意义随着公路交通的发展，高速公路隧道的数量也迅速增加，一方面给经济发展、游人出行创造了良好的交通运输条件，另一方面，随着时间的推移，隧道“老龄化”问题已摆在人们的面前。

由于隧道隐患带来的交通事故，往往是一些恶性事故，因而对隧道进行定期检修、寿命及承载能力的预测研究自然成了一个很重要的课题。

为了保证高速公路隧道正常运营，保证高速公路隧道的可靠性和耐久性，延长隧道的使用寿命，按照相关标准规范要求对隧道进行检测和评定，并对存在病害的隧道进行及时养护和维修，具有非常重要意义。

3.检测主要依据（1）《公路养护技术规范》（JTG H10-2009）；（2）《公路工程质量检验评定标准》（JTG F80/1-2004）；（3）《公路工程技术标准》（JTG B01-2003）；（4）《公路隧道养护技术规范》（JTG H12-2015）；（5）《公路隧道设计技术规范》（JTG D70-2004）；（6）《公路隧道施工技术规范》（JTG F60-2009）；（7）晋济高速公路建设管理处供的提有关隧道的设计、施工、竣工等技术资料以及其它相关标准、方法、规程、规范等。

隧道洞身支护结构的主要类型隧道洞身支护结构是指为了保证隧道洞身的稳定性和安全性，在隧道施工或者隧道使用过程中采取的一系列支护措施。

根据不同的隧道工程要求和地质条件，隧道洞身支护结构可以分为以下几种主要类型。

一、刚性支护结构刚性支护结构主要包括钢拱架、钢筋混凝土衬砌和预制混凝土片等。

钢拱架是一种常用的刚性支护结构，通过设置在隧道洞身顶部的钢拱架，可以增加洞身的整体刚度，分散地应力，保证洞身的稳定性。

钢筋混凝土衬砌是一种在洞身内部设置的钢筋混凝土结构，能够有效地抵抗洞身的压力和变形，保护洞身的完整性。

预制混凝土片是一种在洞身内部设置的预制混凝土结构，通过与洞身墙体的嵌合，形成一个整体的刚性支护结构。

二、柔性支护结构柔性支护结构主要包括锚杆、锚索和喷射混凝土等。

锚杆是一种通过在洞身内部埋设并与洞身墙体连接的钢筋，能够承受洞身的应力，增加洞身的稳定性。

锚索是一种通过在洞身内部埋设并与洞身墙体连接的钢索，能够分散洞身的应力，保证洞身的稳定性。

喷射混凝土是一种通过在洞身内部喷射混凝土，形成一个灌浆体，能够增加洞身的整体刚度，分散地应力，保证洞身的稳定性。

半刚性支护结构是刚性支护结构和柔性支护结构的结合体。

常见的半刚性支护结构包括钢筋网片和钢筋网筋等。

钢筋网片是一种通过在洞身内部设置的钢筋网片，能够承受洞身的应力，增加洞身的稳定性。

钢筋网筋是一种通过在洞身内部设置的钢筋网筋，能够分散洞身的应力，保证洞身的稳定性。

四、软土隧道支护结构软土隧道支护结构主要包括地下连续墙和土钉墙等。

地下连续墙是一种通过在洞身周边设置的连续墙体，能够抵抗洞身的压力和变形，保护洞身的稳定性。

土钉墙是一种通过在洞身内部喷射混凝土并埋设土钉，形成一个整体的支护结构，能够增加洞身的整体刚度，分散地应力，保证洞身的稳定性。

五、岩石隧道支护结构岩石隧道支护结构主要包括锚杆网、锚喷和衬砌等。

锚杆网是一种通过在洞身内部设置的锚杆和网片，能够承受洞身的应力，增加洞身的稳定性。

隧道支护结构的稳定性分析与设计隧道是人类在不同地质条件下构筑的交通工程，具有环保、高效、节能等特点，对社会的发展和人们的生活起着重要作用。

而隧道支护结构的稳定性是隧道工程建设中的关键问题之一。

一、隧道支护结构的稳定性分析隧道支护结构的稳定性主要包括两个方面：静力稳定性和动力稳定性。

静力稳定性指的是在隧道内部和周边地质条件的影响下，支护结构能够承受地下水、土压力等外部荷载，保持结构的整体稳定。

静力稳定性分析主要包括对支护结构内部受力、变形等进行计算和模拟，以保证结构安全可靠的同时尽可能减小变形。

动力稳定性是指在地震等自然灾害发生时，支护结构能够抵抗地震力的作用，保持结构及其上部交通设施的稳定。

动力稳定性分析包括对地震力的确定、地震响应的计算以及支护结构对地震力的抵抗能力评估等。

稳定性分析的基础是对地质条件的认识和评估。

地质调查是隧道建设前的必要工作，通过实地勘测和取样分析，了解隧道所在地的地质构造、岩性、断裂带等特征，并进行地质力学参数的测量和分析。

这些数据是进行支护结构稳定性分析的基础。

二、隧道支护结构的设计隧道支护结构的设计要综合考虑地质条件、设计荷载、结构形式和施工工艺等因素。

首先，要选择合适的结构形式。

常见的隧道支护结构形式有钢筋混凝土衬砌、锚杆喷注、钢桩墙等。

不同结构形式有其适用场合和优缺点，在设计时需根据实际情况进行选择。

其次，要确定合理的设计荷载。

设计荷载是指支护结构在使用过程中所承受的荷载，包括静力荷载和动力荷载。

静力荷载主要来自土压力、地下水压力等，动力荷载主要来自地震、车流荷载等。

设计荷载的合理确定是支护结构安全设计的基础。

最后，要考虑施工工艺。

隧道施工过程中，支护结构的施工工艺是影响结构稳定性的重要因素。

支护结构的施工工艺应与地质条件相匹配，避免施工过程中对地质环境造成不可逆破坏。

三、支护结构稳定性分析与设计的意义隧道支护结构的稳定性分析与设计的意义在于保证隧道工程的安全运行和使用寿命。

C20喷射混凝⼟配合⽐设计C20喷射混凝⼟配合⽐设计说明⼀、⼯程名称忻⾩⾼速公路S合同段⼆、结构环境潮湿寒冷环境，⽆侵蚀物质影响三、设计⽬的和⽤途1、⽬的保证混凝⼟强度满⾜结构设计要求，⼯作性满⾜施⼯⼯艺要求，确保⼯程质量且经济合理2、⽤途⽤于隧道初期⽀护C20喷射混凝⼟施⼯四、设计要求1、设计强度：C202、坍落度要求：⼲硬性混凝⼟五、设计依据JTJ041—2000规范要求JTJ042—94规范要求：C:(S+G)=1:4～1:5 S: (S+G)=0.45～0.6 W:C=0.4～0.5GB50086-2001规范要求：C:(S+G)=1:4～1:4.5 S: (S+G)=0.45～0.5 W:C=0.4～0.45六、所⽤原材料C20喷射混凝⼟配合⽐设计计算书⼀、设计依据根据《公路⼯程国内招标⽂件范本》、《公路隧道施⼯技术规范》JTJ042-94、《锚杆喷射混凝⼟⽀护技术规范》GB 50086-2001、《普通混凝⼟配合⽐设计规程》JGJ55-2000⼆、确定试配强度（f cu,0）混凝⼟试配强度采⽤下式确定：f cu,0≥f cu,k+1.645σ=20+1.645×5= 28.2 （MPa）式中：f cu,0——混凝⼟配制强度（MPa）；f cu,k——混凝⼟⽴⽅体抗压强度标准值（MPa）；σ——混凝⼟强度标准差（MPa）。

取5.0 MPa三、确定⽔灰⽐（W/C）根据《公路⼯程国内招标⽂件范本》、《公路隧道施⼯技术规范》JTJ042-94、《锚杆喷射混凝⼟⽀护技术规范》GB 50086-2001、《普通混凝⼟配合⽐设计规程》JGJ55-2000对喷射混凝⼟的要求并综合考虑，选取⽔灰⽐为0.40四、计算1m3混凝⼟各项材料⽤量根据《公路⼯程国内招标⽂件范本》、《公路隧道施⼯技术规范》JTJ042-94、《锚杆喷射混凝⼟⽀护技术规范》GB 50086-2001、《普通混凝⼟配合⽐设计规程》JGJ55-2000对喷射混凝⼟的要求并综合考虑，取砂率βs=0.48，速凝剂掺量为⽔泥⽤量的4%，设定混凝⼟容重m cp=2300 kg/m3确定以下参数：C/（S+G）=1:4W/C=0.4A/C=4%S/(S+G)=48%C+S+G+W+A=2300综合计算出每⽅混凝⼟各材料⽤量：⽔泥 C=426 kg/m3砂⼦ S=810 kg/m3 ⽯⼦ G =877 kg/m3⽔ W=170 kg/m3 外加剂 A=17 kg/m3五、试配⽤基准配合⽐：C：S：G：W：A=426：810：877：170：17= 1：1.90：2.06：0.40：0.04六、试配调整按基准配合⽐进⾏试拌，混凝⼟⼯作性能良好，实测容重2287 kg/m3，不需调整。

水泥混凝土隧道设计与应用一、引言水泥混凝土隧道是一种重要的交通基础设施，广泛应用于铁路、公路、城市轨道交通等领域。

设计和施工水泥混凝土隧道需要考虑多方面因素，包括地质条件、隧道结构、材料选用、施工技术等，以确保隧道的安全、可靠和经济。

二、地质条件分析地质条件是设计和施工水泥混凝土隧道的首要考虑因素。

地质条件主要包括地层结构、岩性、地质构造、地下水位等。

其中，地层结构和岩性是最为重要的因素。

根据地质条件的不同，可以将水泥混凝土隧道分为岩溶隧道、软土隧道和硬岩隧道。

1. 岩溶隧道岩溶隧道是指建在岩溶地区的隧道，岩溶地区的地质构造复杂，岩性不均匀，地下水位高，且地下水流动强烈，因此建设岩溶隧道需要考虑岩溶地区的特殊地质条件。

在岩溶地区建设隧道需要先进行地质勘探，确定岩溶地区的地质条件，选择合适的隧道结构和施工技术，以确保隧道的安全。

2. 软土隧道软土隧道是指建在软土地区的隧道，软土地区的地质条件较为复杂，软土的强度和稳定性较差，地下水位高，因此建设软土隧道需要考虑软土地区的特殊地质条件。

在软土地区建设隧道需要先进行地质勘探，确定软土地区的地质条件，选择合适的隧道结构和施工技术，以确保隧道的安全。

3. 硬岩隧道硬岩隧道是指建在硬岩地区的隧道，硬岩地区的地质条件相对较为稳定，但也需要考虑硬岩地区的特殊地质条件。

在硬岩地区建设隧道需要先进行地质勘探，确定硬岩地区的地质条件，选择合适的隧道结构和施工技术，以确保隧道的安全。

三、隧道结构设计隧道结构设计是水泥混凝土隧道设计的重要环节，包括隧道断面形状、隧道长度、隧道倾角、隧道支撑结构等方面。

隧道断面形状一般选择圆形或马蹄形，以保证隧道的结构强度和稳定性。

隧道长度根据地质条件和工程需要进行确定，一般不宜过长。

隧道倾角根据地质条件和工程需要进行确定，一般不宜过大。

隧道支撑结构分为初始支护和固定支护两部分，初始支护一般采用锚杆、锚索、喷锚等技术，固定支护一般采用钢筋混凝土拱架、钢筋混凝土梁板、钢筋混凝土拱形壳体等结构。

混凝土隧道支护原理一、引言混凝土隧道是一种常见的地下通道结构，具有承载能力强、使用寿命长等优点，但在施工过程中，隧道壁面和顶部会受到地下水压力、岩体应力等因素的影响，导致支护结构失稳，从而影响隧道安全。

针对这种情况，隧道支护技术应运而生。

本文将介绍混凝土隧道支护原理。

二、混凝土隧道支护分类根据隧道施工方法和施工过程中的地质条件，混凝土隧道支护可分为切口法支护、盾构法支护和钻爆法支护等多种类型。

其中，切口法支护是目前应用最广泛的一种方法。

三、混凝土隧道支护原理1.钢筋混凝土拱形支护钢筋混凝土拱形支护是一种常见的隧道支护结构，其原理是在隧道顶部和侧面设置一定形状和尺寸的钢筋混凝土拱形结构，通过拱形结构的自重和强度承载隧道周边的压力，保证隧道结构的稳定。

拱形结构的形状和尺寸应根据地质条件、隧道长度和负荷等因素进行设计。

2.钢筋混凝土拱肋支护钢筋混凝土拱肋支护是在钢筋混凝土拱形支护基础上进一步改进而成的，其原理是在拱形结构表面设置一定数量和间距的钢筋混凝土拱肋，通过拱肋的增加和改变拱形结构的受力方式，增强拱形结构的承载能力和稳定性。

3.钢筋混凝土壳体支护钢筋混凝土壳体支护是一种将钢筋混凝土板材沿隧道轴向安装而成的支护结构，其原理是通过钢筋混凝土板材的刚性和强度，承受隧道周边的压力，保证隧道结构的稳定。

钢筋混凝土板材的厚度和间距应根据地质条件、隧道长度和负荷等因素进行设计。

4.锚杆支护锚杆支护是一种将钢筋混凝土锚杆固定在隧道周边岩体中并与隧道结构相连的支护结构，其原理是通过锚杆的固定和拉力传递，增强隧道周边岩体的稳定性和承载能力。

锚杆的长度和数量应根据地质条件、隧道长度和负荷等因素进行设计。

5.喷射混凝土支护喷射混凝土支护是一种将混凝土通过喷枪喷射到隧道壁面上并固化成为一层薄壁的支护结构，其原理是通过混凝土的刚性和强度，承受隧道周边的压力，保证隧道结构的稳定。

喷射混凝土的强度和厚度应根据地质条件、隧道长度和负荷等因素进行设计。

高速公路隧道建设中的超前支护施工技术发布时间：2022-05-07T07:00:18.537Z 来源：《科学与技术》2022年第2期作者：张辉[导读] 超前支护施工技术在隧道施工中的应用较为常见张辉陕西交通公路设计研究院有限公司，陕西西安 710075摘要：超前支护施工技术在隧道施工中的应用较为常见，为了推动隧道工程能够顺利开展，同时确保安全性与稳定性，就务必强化对超前支护技术的分析以及管理。

在开始施工之前，施工单位需要将超前支护技术相关的准备工作落实到位，通过对地质进行勘察了解，建立好相应的力学模型给施工质量提供保障，从根本上提高有关技术的应用水准。

关键词：高速公路；隧道建设；超前支护；施工技术 1工程概述文章以某公路隧道工程为例，在实际的建设过程中，应该开挖二类围岩。

通过对隧道开挖的具体情况进行分析，可以了解到隧道长度200m，因此大概率会出现载荷偏移的现象，由于围岩都是黄土湿陷性围岩，稳定性欠佳，无法保障围岩能够对洞身起到支撑作用。

因此，通过超前支护施工技术来保持洞口与洞身的稳定，确保施工的稳定进行。

2超前支护施工技术的应用2.1施工准备工作(1）现场准备：超前支护施工前需要对施工区域内的场地进行合理的布置，先对场地进行整平压实，对场地内不平整的位置，需要采用优质土进行回填并整体压实，其次，要对场地内的施工便道、配电房等基础设施的建设，最后，对施工场地的进洞口进行开挖，做好仰坡设置，并将排水系统设置完成。

(2）机械准备：本工程施工主要由机械完成，在施工前需要对施工的机械进行准备，包括挖掘机、注浆泵、钻机、吊车、装载机等，然后要将所有的大型机械，在施工前需要组织联合试运行，小型机械要检查其使用性能，确认满足施工要求后，方可用于施工。

(3）技术准备：施工单位在施工前需要组织人员对施工场地周围的环境、地质条件等进行勘察，再结合勘察资料，制定施工方案，最后将详细的施工方案向所有施工人员进行技术交底，使其明确施工中采用的施工技术、施工流程、施工方法。
