实验二 连续搅拌釜式反应器 液体停留时间分布及其流动模型的测定一、实验目的当流体连续流过搅拌釜式反应器时，由于各种原因造成物料质点在反应器内停留不一定完全相同，因此形成不同的停留时间分布。
不同停留时间分布直接影响反应的结果(如反应的最终转化率可能不同)。
单级连续搅拌釜式反应器的理想流动模型为全混流模型，而实际反应器是否达到理想流动模型，需要通过实验来检验。
非理想流动反应器的流动模型也需要通过实验来确定。
多级连续搅拌釜式反应器的流动特性和流动模型也都需要通过实验进行研究。
连续流动的搅拌釜式反应器的流动特性的研究和流动模型的确立，一般采用实验测定停留时间分布的方法。
实验测定停留时间分布的方法常用的脉冲激发——响应技术。
本实验采用脉冲激发的方法测定液体(水)连续流过搅拌釜式反应器的停留时间分布曲线。
由此了解反应器的流动特性和流动模型。
通过本实验，使实验者观察和了解连续流动的单级、二级串联或三级串联搅拌釜式反应器的结构、流程和操作方法；掌握一种测定停留时间分布的实验技术；初步掌握液体连续流过搅拌釜式反应器的流动模型的检验和模型参数的测定方法。
无疑，通过实验对于停留时间分布与返混的概念，以及有关流动特性数学模型的概念、原理和研究方法会有更具体的了解和更加深入的理解。
二、实验原理流体流经反应器的流动状况，可以采用激发—响应技术，通过实验测定停留时间分布的方法，以一定的表达方式加以描述。
本实验采用的脉冲激发方法是在设备入口处，向主体流体瞬时注入少量示踪剂，与此同时在设备出口处检测示踪剂的浓度)(t c 随时间t 的变化关系数据或变化关系曲线。
由实验测得的t t c -)(变化关系曲线可以直接转换为停留时间分布密度t t E -)(随时间t 的关系曲线。
由实验测得的t t E -)(曲线的图像，可以定性判断流体流经反应器的流动状况。
由实验测得全混流反应器和多级串联全混流反应器的t t E -)(曲线的典型图像如图1所示。

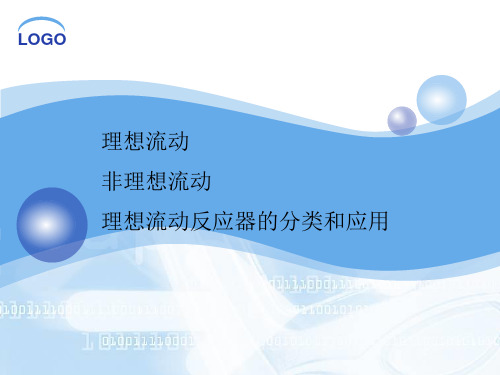

理想流动非理想流动理想流动反应器的分类和应用反应器内流体的流动特征主要指反应器内反应流体的流动状态、混合状态等，它们随反应器的几何结构和几何尺寸而异。
反应流体在反应器内不仅存在浓度和温度的分布，而且还存在流速分布。
这样的分布容易造成反应器内反应物处于不同的温度和浓度下进行反应，出现不同停留时间的微团之间的混合，即返混。
这些流动特征影响反应速率和反应选择率，直接影响反应结果。
所以，研究反应器中的流体流动模型是反应器选型、计算和优化的基础。
流动模型是对反应器中流体流动与返混状态的描述。
一般将流动模型分为两大类型，即理想流动模型和非理想流动模型。
非理想流动模型是关于实际工业反应器中流体流动状况对理想流动偏离的描述。
è 理想置换流动模型¢含义：理想置换流动模型也称作平推流模型或活塞流模型。
与流动方向相垂直的同一截面上各点流速、流向完全相同，即物料是齐头并肩向前运动的。
¢特点在定态情况下，所有分子的停留时间相同，浓度等参数只沿管长发生变化，与时间无关。
所有物料质点在反应器中都具有相同的停留时间。
¢反应器内浓度变化¢长径比较大和流速较高的连续操作管式反应器中的流体流动可视为理想置换流动。
è理想混合流动模型¢含义：理想混合流动模型也称为全混流模型。
反应物料以稳定的流量进入反应器，刚进入反应器的新鲜物料与存留在其中的物料瞬间达到完全混合。
反应器内物料质点返混程度为无穷大。
¢特点：所有空间位置物料的各种参数完全均匀一致，而且出口处物料性质与反应器内完全相同。
¢反应器内浓度变化¢搅拌十分强烈的连续操作搅拌釜式反应器中的流体流动可视为理想混合流动。
è非理想流动理想流动模型是二种极端状况下的流体流动，而实际的工业反应器中的反应物料流动模型往往介于两者之间。
对于所有偏离理想置换和理想混合的流动模式统称为非理想流动。
