釜式反应器

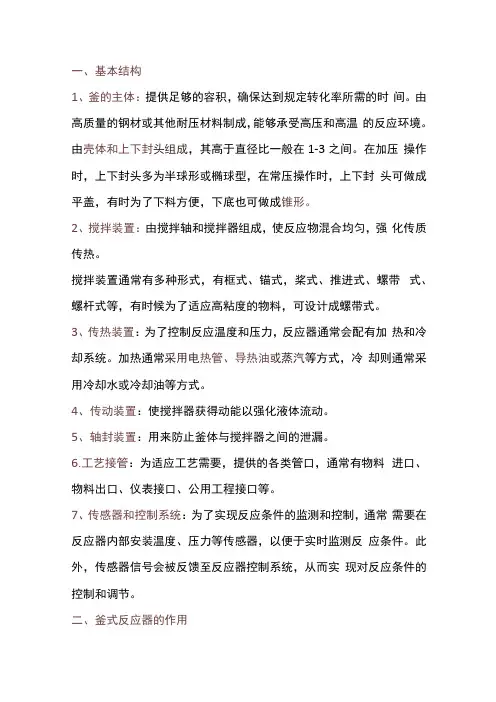

一、基本结构1、釜的主体：提供足够的容积，确保达到规定转化率所需的时间。

由高质量的钢材或其他耐压材料制成，能够承受高压和高温的反应环境。

由壳体和上下封头组成，其高于直径比一般在1-3之间。

在加压操作时，上下封头多为半球形或椭球型，在常压操作时，上下封头可做成平盖，有时为了下料方便，下底也可做成锥形。

2、搅拌装置：由搅拌轴和搅拌器组成，使反应物混合均匀，强化传质传热。

搅拌装置通常有多种形式，有框式、锚式，桨式、推进式、螺带式、螺杆式等，有时候为了适应高粘度的物料，可设计成螺带式。

3、传热装置：为了控制反应温度和压力，反应器通常会配有加热和冷却系统。

加热通常采用电热管、导热油或蒸汽等方式，冷却则通常采用冷却水或冷却油等方式。

4、传动装置：使搅拌器获得动能以强化液体流动。

5、轴封装置：用来防止釜体与搅拌器之间的泄漏。

6.工艺接管：为适应工艺需要，提供的各类管口，通常有物料进口、物料出口、仪表接口、公用工程接口等。

7、传感器和控制系统：为了实现反应条件的监测和控制，通常需要在反应器内部安装温度、压力等传感器，以便于实时监测反应条件。

此外，传感器信号会被反馈至反应器控制系统，从而实现对反应条件的控制和调节。

二、釜式反应器的作用1、混合：通过搅拌器的作用，釜式反应器能够混合反应物料，使其均匀分布在反应器内部。

2、传递热量：釜式反应器的加热和冷却系统可以传递热量，以控制反应温度和压力，从而保证反应的顺利进行。

3、控制反应条件：釜式反应器配备传感器和控制系统，可以实时监测反应条件，根据需要对反应条件进行调节和控制，从而保证反应过程的顺利进行。

4、提供反应环境：釜式反应器的优良材料和构造，能够提供一个稳定的反应环境，使反应物料得以在安全的条件下进行反应，并得到所需产品。

一些特殊反应因为介质特殊，需要耐酸碱等，需要使用特殊的材料，如316U哈氏合金等。

三.反应釜分类1、连续操作、间歇操作2、高压、常压、负压操作3、带换热与带非换热4、不锈钢、搪瓷类、玻璃类5、固定式、可倾倒式、可移动式四、装料系数若物料在反应过程产生泡沫或呈现沸腾状态,取装填系数0.6-0.7 , 一些有气体生成的反应，需要较大的脱挥空间，装填系数设置取得更低,比如0.5若物料反应比较平稳,则可取装料系数0.8-0.85。

11.2 化工CSTR系统动态特点分析釜式反应器是一种低高径比的圆筒形反应器，用于实现液相单相反应过程和液液、气液、液固、气液固等多相反应过程。

器内常设有搅拌（机械搅拌、气流搅拌等）装置。

在高径比较大时，可用多层搅拌桨叶。

在反应过程中物料需加热或冷却时，可在反应器壁处设置夹套，或在器内设置换热面，也可通过外循环进行换热。

釜式反应器按操作方式可分为：间歇釜式反应器（或称间歇釜）、连续釜式反应器（或称连续釜）、半连续釜式反应器。

本项目所研究的预报对象是连续釜式反应器。

连续搅拌釜式反应器（Continuous Stirred Tank Reactor，CSTR），操作方式为连续进料、连续反应、连续出料，为带有搅拌桨叶的槽式反应设备。

在稳态操作时，反应器同一部位的操作参数不随时间而变，有利于产品质量控制和过程自动控制。

与间歇反应器操作方式不同，没有装料、卸料、升温等不发生化学反应的辅助时间，因而生产能力较大，辅助劳动少。

适用于反应速度慢的液相反应，使用时可用单个反应槽(釜)，也可把几个反应槽(釜)串联成一组。

CSTR是聚合化学反应中广泛使用的一种反应器，是过程工业中典型的、高度非线性的化学反应系统。

在化工生产的核心设备中占有相当重要的地位，在染料、医药试剂、食品及合成材料工业中，CSTR 得到了广泛的应用。

在CSTR中，反应原料以稳定的流速进入反应器，反应器的反应物料以同样稳定流速流出反应器。

由于强烈搅拌的作用，刚进入反应器的新鲜物料与已存留在反应器的物料在瞬间达到完全混合，使釜内物料的浓度和温度处处相等。

同样，在反应器出口处即将流出反应器的物料浓度也应该与釜内物料浓度一致，因此流出反应器的物料浓度与反应器内的的物料浓度相等。

连续搅拌釜式反应器中的反应速率即由釜内物料的温度和浓度决定。

CSTR系统模型如下图所示：图11-2 CSTR系统工作原理图由于CSTR系统大多进行的是高温、高压反应，原料、中间体和产品大多具有易燃、易爆等特性，稍有疏忽就很容易出现故障，发生事故。

釜式反应器结构和工作原理嗨，亲爱的小伙伴们！今天咱们来聊一聊化工领域里超级有趣的釜式反应器。

釜式反应器呀，从外观上看，就像是一个大大的罐子。

它的结构其实还挺简单又很巧妙的呢。

一般来说，它有个圆圆的筒体，这个筒体就像是它的身体，能容纳各种反应物质。

筒体会有一定的厚度，毕竟有时候里面发生的反应可是很“激烈”的，得保证它足够结实，不会被撑破或者损坏。

在这个筒体的顶部，会有一个进料口。

这个进料口就像是小嘴巴一样，各种原料从这儿欢快地跑进去。

想象一下，就像是一群小伙伴要到这个大罐子里开派对呢。

进料口的设计也很有讲究哦，它得保证原料能顺利地进入，而且有时候还得控制进料的速度，就像控制小伙伴们入场的节奏一样。

筒体的底部呢，有出料口。

这就相当于派对结束后，大家从出口离开的通道。

反应结束后的产物就从这儿出去，去到下一个工序或者被收集起来。

釜式反应器里面还有搅拌器。

这个搅拌器可太重要啦，就像是一个超级活跃的小精灵在里面跳舞。

搅拌器不停地转动，把筒体内的原料搅得晕头转向的。

为啥要这么做呢？这是因为很多化学反应，要是原料们都各自待在一边，就没办法很好地接触，反应就会进行得很慢或者不完全。

搅拌器这么一转，就把原料们都混合均匀了，让它们可以亲密接触，这样反应就能快速又高效地进行啦。

那釜式反应器的工作原理是啥呢？这就像是一场神奇的魔法表演。

当原料们从进料口进入到釜式反应器这个大舞台后，在搅拌器这个魔法棒的作用下，它们开始了奇妙的变化。

比如说，我们要做一个简单的酸碱中和反应。

酸和碱这两种原料从进料口进去，搅拌器开始转动，酸分子和碱分子就被搅在一起。

它们就像两个小冤家，一见面就开始互相作用。

酸分子把自己的氢离子拿出来，碱分子把自己的氢氧根离子拿出来，然后结合成水，而剩下的部分就组成了新的盐。

这个反应就在釜式反应器里热热闹闹地进行着。

再比如说一些复杂的有机合成反应。

各种有机分子原料进去后，在特定的温度、压力条件下，在搅拌器的帮助下，它们的化学键开始断裂、重新组合。

釜式反应器的结构、分类以及选型釜式反应器在有机化工生产和精细化工生产中应用十分广泛。

不但用于酯化反应、皂化反应这样的均相反应，而且也广泛用于除气相反应以外的几乎所有的反应，如液相、液液相、液固相、气液固相反应等。

01 釜式反应器结构釜式反应器也称反应釜，它主要由搅拌器、罐体、夹套、压出管、人孔、轴封、传动装置和支座等部分构成。

1—搅拌器、2—罐体、3—夹套、4—搅拌轴、5—压出管、6—支座、7—人孔、8—轴封、9—传动装置02 装填系数1）装填系数一般取0.6-0.85；2）如物料在反应过程中呈泡沫或沸腾状态，取0.6-0.7；3）如物料在反应过程中比较平稳，取0.8-0.85。

03 搅拌器的作用和分类1）混合：体系中的不同物质混合均匀。

2）搅动：物料强烈流动，提高传热、传质速率。

3）悬浮：细小颗粒在液体中均匀悬浮，防止沉降、加速溶解等。

4）分散：气体或液体充分分散成细小气泡或液滴，促进传质和反应，控制粒度。

反应釜搅拌类型根据不同的搅拌方式和搅拌结构可以分为多种类型。

以下是一些常见的反应釜搅拌类型：按搅拌方式分：1）锚式搅拌：通过在反应釜内壁上固定锚形或刮板形的搅拌器，使反应物料在反应釜内壁上形成循环流动，从而实现搅拌效果。

2）桨叶式搅拌：通过安装在反应釜顶部或底部的桨叶形搅拌器，使反应物料在釜内形成强烈的涡流和对流，从而实现搅拌混合效果。

3）框架式搅拌：通过安装在反应釜壁上的框架形搅拌器，使反应物料在框架内形成循环流动，从而实现搅拌效果。

4）螺带式搅拌：螺旋叶片通过旋转将物料向上提升，然后再自由落下，从而实现了充分混合和均匀分布。

5）螺旋式搅拌：通过在反应釜内部安装螺旋形搅拌器，使反应物料在螺旋叶片的推动下实现循环流动和搅拌混合。

按加热/冷却方式分类1）水加热反应釜当对温度要求不高时，可采用这种加热方式。

其加热系统有敞开式和密闭式两种。

敞开式较简单，它由循环泵、水槽、管道及控制阀门的调节器组成。

各种釜式反应器釜式反应器（也称批式反应器）是一种化学反应设备，广泛应用于化工、制药、食品等领域。

它的工作原理是将待反应物料装入反应釜中，加入适量的催化剂或反应剂，通过加热或冷却等工艺条件，实现反应过程。

釜式反应器具有反应容量大、适用范围广、反应精度高等优点，因此在化工行业中占有很重要的地位。

下面介绍几种常见的釜式反应器。

一、框式反应器框式反应器是指由四个竖直的钢板构成的方盒形反应器。

框式反应器适用于批量生产，其操作简便、易于维护。

由于采用了独特的设计，反应釜的密封性很好，可以有效地避免反应过程中的泄漏。

此外，框式反应器具有操作温度范围广、高温下稳定、反应速率快等特点。

二、移动顶式反应器移动顶式反应器是一种先进的反应器，其叶轮式混合装置可以消除内部流体的不均匀性。

该设备可以完成高粘度、高浓度、高密度物料的混合反应，适用于制备高品质的化工产品，如粘度大的聚合物和树脂等。

由于移动顶式反应器采用了先进的自动化控制系统，因此具有高效、精准的操作特点。

三、压力反应釜压力反应釜是指可以在高压下进行反应的釜式反应器，通常用于反应温度较高的化学反应，如制备合成纤维、可塑剂、橡胶等产品。

由于压力反应釜的密闭性很好，可以有效地避免反应气体泄漏，多数情况下不需要进行等压冷却，因此可以大大提高反应效率和产品质量。

四、搅拌式反应釜搅拌式反应釜是一种较为常见的釜式反应器，具有操作简单、易于维护等特点。

该设备采用了多种搅拌方式，可以根据不同的反应物进行选择。

搅拌式反应釜适用于溶解、混合、水解、合成等多种反应过程，具有广泛的适用范围和高性价比。

此外，搅拌式反应釜还可以进行单层或多层冷却/加热处理，满足不同反应条件的需求。

综上所述，釜式反应器是化学反应领域中的重要设备，涉及到化工、制药、食品等多个领域。

不同类型的釜式反应器适用于不同的反应过程，需要根据具体的反应物质和反应条件进行选择。

在使用釜式反应器时，需要特别注意安全问题，避免意外事故的发生。

釜式反应器：反应原理与结构组成釜式反应器是一种常见的反应器类型，广泛应用于化工、石油、食品和材料等行业。

下面将介绍釜式反应器的反应原理和结构组成。

一、反应原理釜式反应器的主要作用是在一定的温度、压力和催化剂作用下，将原料和反应物混合在一起进行化学反应。

釜式反应器一般采用间歇式操作，即每次反应结束后，将反应产物从反应器中取出，再进行下一轮反应。

在釜式反应器中，反应物之间通过搅拌、混合和传递热量等过程，实现反应的均匀性和稳定性。

釜式反应器的操作方式可以根据不同的工艺要求进行调整，例如温度、压力、催化剂等参数都可以进行控制和优化。

二、结构组成釜式反应器主要由以下几个部分组成：1.釜体：釜式反应器的主体部分，一般由耐腐蚀、耐高温的材料制成，如不锈钢、钛等。

釜体内部一般分为上下两部分，上部为反应区，下部为加热区。

2.搅拌装置：搅拌装置是釜式反应器中的重要组成部分，它可以将反应物充分混合均匀，并促进反应的进行。

搅拌装置一般由电动机、减速器和搅拌桨组成。

3.传热装置：传热装置的作用是将外部的热量传递给釜体内的反应物，以控制反应温度。

传热装置一般由加热管、散热器等组成。

4.密封装置：密封装置的作用是防止反应物泄漏，保证反应的进行和安全性。

密封装置一般由填料密封、机械密封等组成。

5.控制系统：控制系统是整个釜式反应器的中枢神经，它可以通过调节温度、压力、搅拌速度等参数来控制反应的进行。

控制系统一般由仪表、阀门、传感器等组成。

总之，釜式反应器作为一种常见的反应器类型，具有操作简单、适应性强、可靠性高等优点。

了解釜式反应器的反应原理和结构组成有助于更好地理解其工作原理和应用场景。
