悬臂梁算不算框架梁

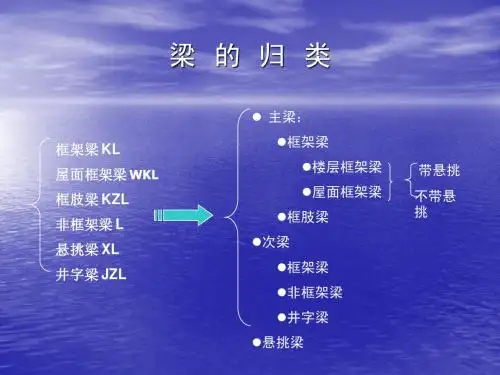

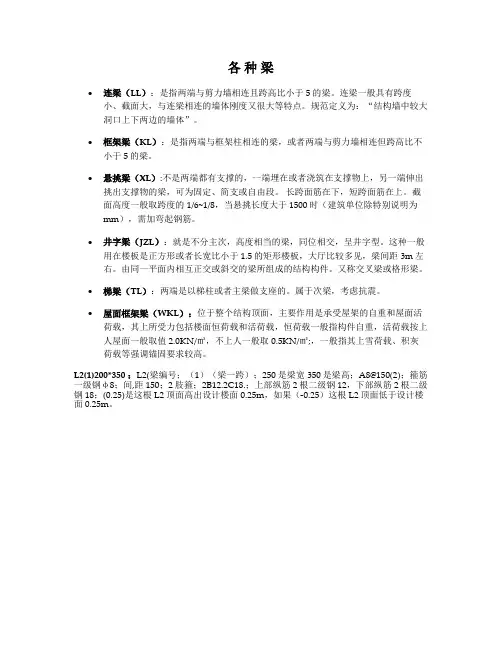

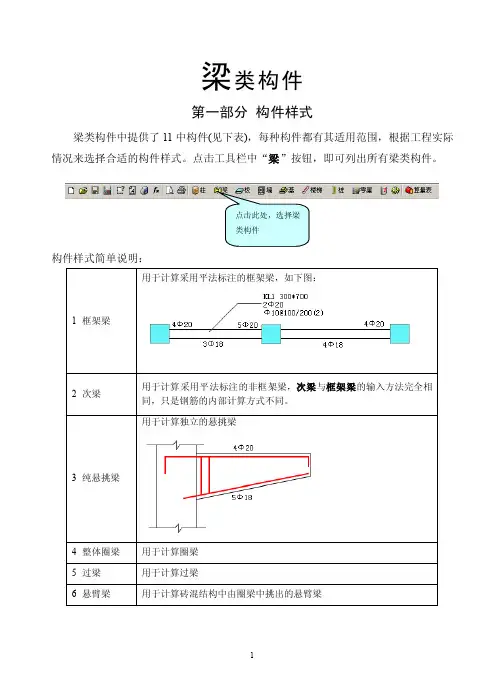

各种梁
•连梁（LL）：是指两端与剪力墙相连且跨高比小于5的梁。

连梁一般具有跨度小、截面大，与连梁相连的墙体刚度又很大等特点。

规范定义为：“结构墙中较大洞口上下两边的墙体”。

•框架梁（KL）：是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

•悬挑梁（XL）:不是两端都有支撑的，一端埋在或者浇筑在支撑物上，另一端伸出挑出支撑物的梁，可为固定、简支或自由段。

长跨面筋在下，短跨面筋在上。

截
面高度一般取跨度的1/6~1/8，当悬挑长度大于1500时（建筑单位除特别说明为
mm），需加弯起钢筋。

•井字梁（JZL）：就是不分主次，高度相当的梁，同位相交，呈井字型。

这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板，大厅比较多见，梁间距3m左右。

由同一平面内相互正交或斜交的梁所组成的结构构件。

又称交叉梁或格形梁。

•梯梁（TL）：两端是以梯柱或者主梁做支座的。

属于次梁，考虑抗震。

•屋面框架梁（WKL）：位于整个结构顶面，主要作用是承受屋架的自重和屋面活荷载，其上所受力包括楼面恒荷载和活荷载，恒荷载一般指构件自重，活荷载按上人屋面一般取值2.0KN/㎡，不上人一般取0.5KN/㎡;，一般指其上雪荷载、积灰
荷载等强调锚固要求较高。

L2(1)200*350 ：L2(梁编号；（1）（梁一跨）；250是梁宽350是梁高；A8@150(2)；箍筋一级钢φ8；间,距150；2肢箍；2B12.2C18.；上部纵筋2根二级钢12，下部纵筋2根二级钢18；(0.25)是这根L2顶面高出设计楼面0.25m，如果（-0.25）这根L2顶面低于设计楼面0.25m。

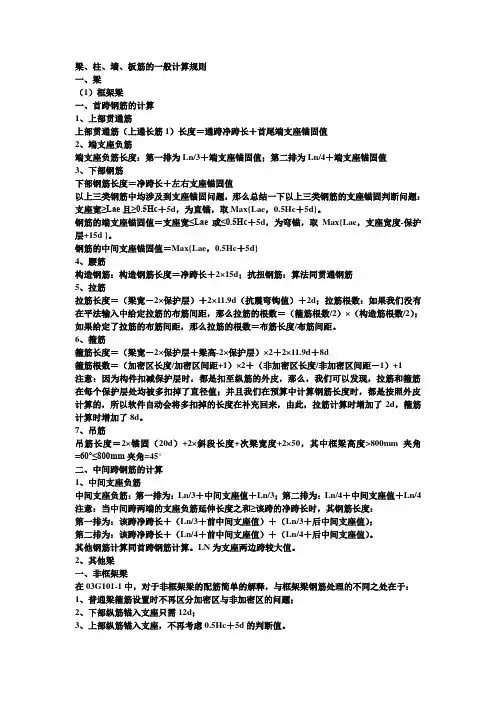

梁、柱、墙、板筋的一般计算规则一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d；抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2×锚固（20d）+2×斜段长度+次梁宽度+2×50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

梁、柱、墙、板筋的一般计算规则一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d；抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2×锚固（20d）+2×斜段长度+次梁宽度+2×50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

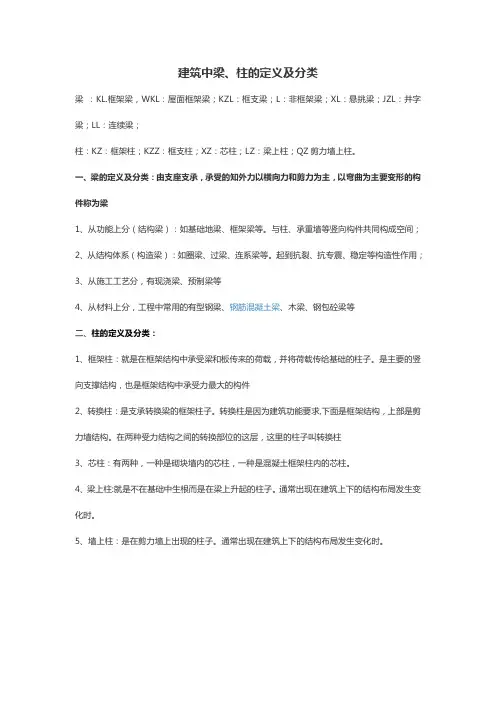

建筑中梁、柱的定义及分类
梁：KL.框架梁，WKL：屋面框架梁；KZL：框支梁；L：非框架梁；XL：悬挑梁；JZL：井字梁；LL：连续梁；
柱：KZ：框架柱；KZZ：框支柱；XZ：芯柱；LZ：梁上柱；QZ剪力墙上柱。

一、梁的定义及分类：由支座支承，承受的知外力以横向力和剪力为主，以弯曲为主要变形的构件称为梁
1、从功能上分（结构梁）：如基础地梁、框架梁等。

与柱、承重墙等竖向构件共同构成空间；
2、从结构体系（构造梁）：如圈梁、过梁、连系梁等。

起到抗裂、抗专震、稳定等构造性作用；
3、从施工工艺分，有现浇梁、预制梁等
4、从材料上分，工程中常用的有型钢梁、钢筋混凝土梁、木梁、钢包砼梁等
二、柱的定义及分类：
1、框架柱：就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础的柱子。

是主要的竖向支撑结构，也是框架结构中承受力最大的构件
2、转换柱：是支承转换梁的框架柱子。

转换柱是因为建筑功能要求,下面是框架结构，上部是剪力墙结构。

在两种受力结构之间的转换部位的这层，这里的柱子叫转换柱
3、芯柱：有两种，一种是砌块墙内的芯柱，一种是混凝土框架柱内的芯柱。

4、梁上柱:就是不在基础中生根而是在梁上升起的柱子。

通常出现在建筑上下的结构布局发生变化时。

5、墙上柱：是在剪力墙上出现的柱子。

通常出现在建筑上下的结构布局发生变化时。

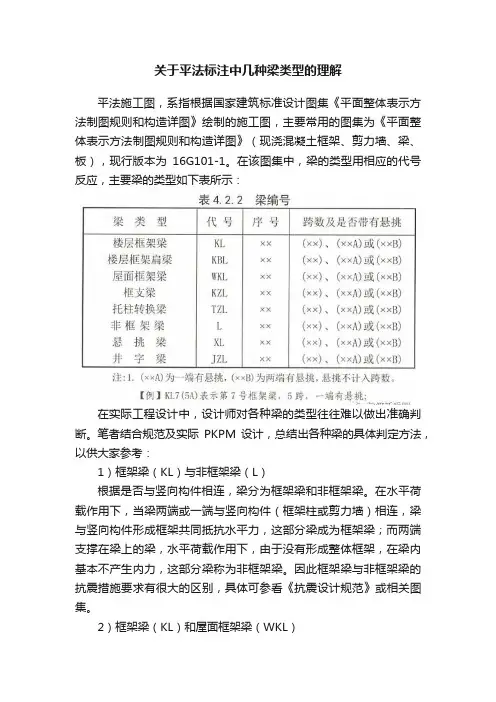

关于平法标注中几种梁类型的理解平法施工图，系指根据国家建筑标准设计图集《平面整体表示方法制图规则和构造详图》绘制的施工图，主要常用的图集为《平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板），现行版本为16G101-1。

在该图集中，梁的类型用相应的代号反应，主要梁的类型如下表所示：在实际工程设计中，设计师对各种梁的类型往往难以做出准确判断。

笔者结合规范及实际PKPM设计，总结出各种梁的具体判定方法，以供大家参考：1）框架梁（KL）与非框架梁（L）根据是否与竖向构件相连，梁分为框架梁和非框架梁。

在水平荷载作用下，当梁两端或一端与竖向构件（框架柱或剪力墙）相连，梁与竖向构件形成框架共同抵抗水平力，这部分梁成为框架梁；而两端支撑在梁上的梁，水平荷载作用下，由于没有形成整体框架，在梁内基本不产生内力，这部分梁称为非框架梁。

因此框架梁与非框架梁的抗震措施要求有很大的区别，具体可参看《抗震设计规范》或相关图集。

2）框架梁（KL）和屋面框架梁（WKL）在框架梁中，根据梁端部与竖向构件相连的节点是否在竖向构件的顶部，分为楼层框架梁（KL）和屋面框架梁（WKL）。

当梁端节点不在柱顶时，梁的上部纵向受力钢筋锚入在具有一定压应力的混凝土内部时，只需要满足锚固长度即可实现有效的锚固，如下图1所示，这类梁称为楼层框架梁（KL）；当框架梁端部节点位于竖向构件的顶部时，由于框架梁上部钢筋无法锚在受压的混凝土内，因此这部分钢筋需要考与柱外侧钢筋连接（搭接或连通），才能保证钢筋充分发挥其抗拉作用，这部分梁，成为屋面框架梁，如图2所示。

图1 框架梁（KL）端节点图 2 屋面框架梁（WKL）端节点3）悬挑梁（XL）当梁的某一端或两端无支座时，称为悬挑梁。

悬挑梁悬挑部分为静定结构，一旦破坏（包括出现塑性铰），该悬挑部分即失效，不存在内力重分布，因此悬挑梁的设计及相关构造与普通梁也有较大的不同。

4）框支梁和托柱转换梁当上部结构部分竖向构件不能连续贯通落地时，需要设置转换构件，转换构件包括转换梁、转换桁架、转换板等。

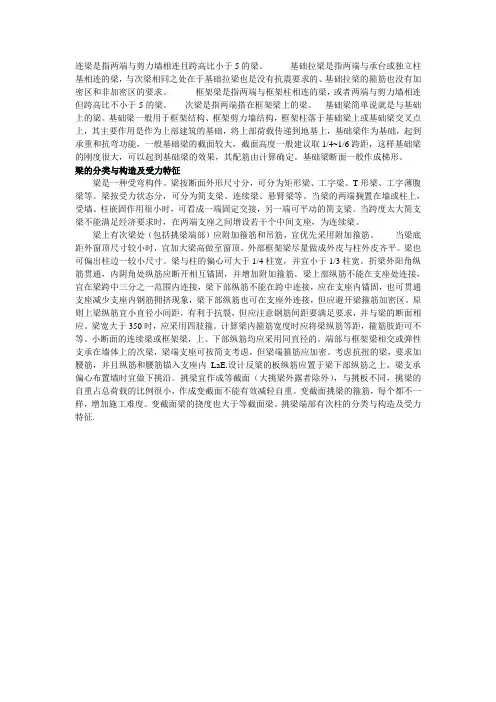

连梁是指两端与剪力墙相连且跨高比小于5的梁。

基础拉梁是指两端与承台或独立柱基相连的梁，与次梁相同之处在于基础拉梁也是没有抗震要求的、基础拉梁的箍筋也没有加密区和非加密区的要求。

框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

次梁是指两端搭在框架梁上的梁。

基础梁简单说就是与基础上的梁。

基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4~1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。

基础梁断面一般作成梯形。

梁的分类与构造及受力特征梁是一种受弯构件。

梁按断面外形尺寸分，可分为矩形梁、工字梁、T形梁、工字薄腹梁等。

梁按受力状态分，可分为简支梁、连续梁、悬臂梁等。

当梁的两端搁置在墙或柱上，受墙、柱嵌固作用很小时，可看成一端固定交接，另一端可平动的简支梁。

当跨度太大简支梁不能满足经济要求时，在两端支座之间增设若干个中间支座，为连续梁。

梁上有次梁处（包括挑梁端部）应附加箍筋和吊筋，宜优先采用附加箍筋。

当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。

外部框架梁尽量做成外皮与柱外皮齐平。

梁也可偏出柱边一较小尺寸。

梁与柱的偏心可大于1/4柱宽，并宜小于1/3柱宽。

折梁外阳角纵筋贯通，内阴角处纵筋应断开相互锚固，并增加附加箍筋。

梁上部纵筋不能在支座处连接，宜在梁跨中三分之一范围内连接，梁下部纵筋不能在跨中连接，应在支座内锚固，也可贯通支座减少支座内钢筋拥挤现象，梁下部纵筋也可在支座外连接，但应避开梁箍筋加密区。

原则上梁纵筋宜小直径小间距，有利于抗裂，但应注意钢筋间距要满足要求，并与梁的断面相应。

梁宽大于350时，应采用四肢箍。

计算梁内箍筋宽度时应将梁纵筋等距，箍筋肢距可不等。

小断面的连续梁或框架梁，上、下部纵筋均应采用同直径的。

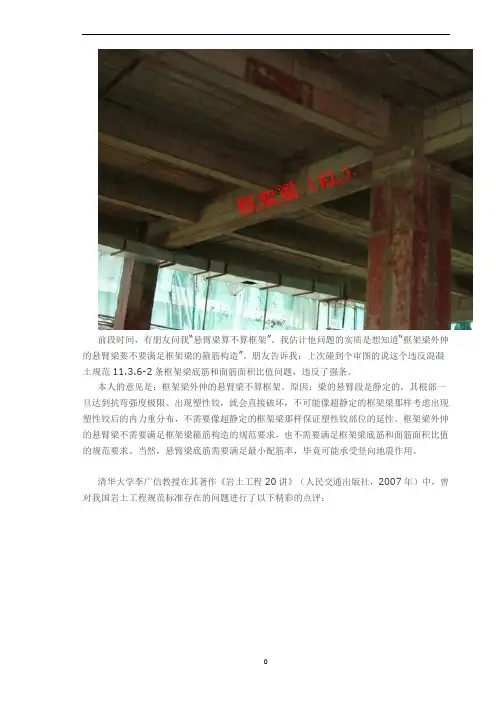

前段时间，有朋友问我“悬臂梁算不算框架”。

我估计他问题的实质是想知道“框架梁外伸的悬臂梁要不要满足框架梁的箍筋构造”。

朋友告诉我：上次碰到个审图的说这个违反混凝土规范11.3.6-2条框架梁底筋和面筋面积比值问题，违反了强条。

本人的意见是：框架梁外伸的悬臂梁不算框架。

原因：梁的悬臂段是静定的，其根部一旦达到抗弯强度极限、出现塑性铰，就会直接破坏，不可能像超静定的框架梁那样考虑出现塑性铰后的内力重分布，不需要像超静定的框架梁那样保证塑性铰部位的延性。

框架梁外伸的悬臂梁不需要满足框架梁箍筋构造的规范要求，也不需要满足框架梁底筋和面筋面积比值的规范要求。

当然，悬臂梁底筋需要满足最小配筋率，毕竟可能承受竖向地震作用。

清华大学李广信教授在其著作《岩土工程20讲》（人民交通出版社，2007年）中，曾对我国岩土工程规范标准存在的问题进行了以下精彩的点评：其实结构设计的技术规范也不遑多让，由于要执行强制性技术条文，使审图者和设计人有章可循，有的时候不得不把一些“傻瓜条文”写入规范。

下面以《高层建筑混凝土结构技术规程》JGJ3-2010第6.1.8条为例简单说说吧。

该条文的正文如下，稍有结构知识的人看了都可能会笑起来，这样的内容还要写进规范，怪不得规范越来越厚了：可是再仔细看对应的条文说明，你才可能理解规范编者的苦衷：因为框架梁有很多强制性条文，如果不规定清楚，恐怕连“什么是框架梁”都成了问题，进而影响了那些强制性条文执行。

应该是实际工程中遇到很多关于上面图4中L2的争议，规范编委才会迫于无奈加入第6.1.8条的。

可是加上这样的“傻瓜条文”并不能解决所有的争议，比如上面提到的“悬臂梁算不算框架梁”，估计以后规范修编又要补充了。

即使补充规定了“悬臂梁不算框架梁”,还是存在问题！比如上面图4，如果纵向框架梁跨度很大（比如说是20米）、而L2跨度很小（比如说是2.5米），L2实际上起悬臂梁的作用，那L2还是否需要按高规6.1.8条条文说明的要求来处理呢？是不是又要补充规定“什么是悬臂梁”呢？现在，结构设计工作中存在一些不是很好的倾向，其中之一就是过度依赖规范，一方面导致部分审图和设计人对规范条文钻牛角尖、过度解读，争论不休；另方面部分审图和设计人遇到规范没有规定的工程实际问题，就束手无策。

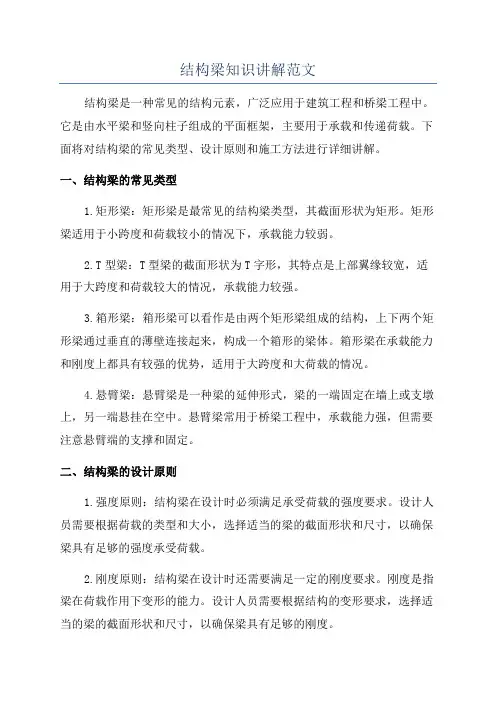

结构梁知识讲解范文结构梁是一种常见的结构元素，广泛应用于建筑工程和桥梁工程中。

它是由水平梁和竖向柱子组成的平面框架，主要用于承载和传递荷载。

下面将对结构梁的常见类型、设计原则和施工方法进行详细讲解。

一、结构梁的常见类型1.矩形梁：矩形梁是最常见的结构梁类型，其截面形状为矩形。

矩形梁适用于小跨度和荷载较小的情况下，承载能力较弱。

2.T型梁：T型梁的截面形状为T字形，其特点是上部翼缘较宽，适用于大跨度和荷载较大的情况，承载能力较强。

3.箱形梁：箱形梁可以看作是由两个矩形梁组成的结构，上下两个矩形梁通过垂直的薄壁连接起来，构成一个箱形的梁体。

箱形梁在承载能力和刚度上都具有较强的优势，适用于大跨度和大荷载的情况。

4.悬臂梁：悬臂梁是一种梁的延伸形式，梁的一端固定在墙上或支墩上，另一端悬挂在空中。

悬臂梁常用于桥梁工程中，承载能力强，但需要注意悬臂端的支撑和固定。

二、结构梁的设计原则1.强度原则：结构梁在设计时必须满足承受荷载的强度要求。

设计人员需要根据荷载的类型和大小，选择适当的梁的截面形状和尺寸，以确保梁具有足够的强度承受荷载。

2.刚度原则：结构梁在设计时还需要满足一定的刚度要求。

刚度是指梁在荷载作用下变形的能力。

设计人员需要根据结构的变形要求，选择适当的梁的截面形状和尺寸，以确保梁具有足够的刚度。

3.稳定性原则：结构梁的设计还需要考虑其稳定性。

结构梁在荷载作用下不能发生失稳现象，设计人员需要通过适当的支撑和固定措施，确保梁的稳定性。

三、结构梁的施工方法1.预制梁施工：预制梁是在工厂进行加工制作的梁体，施工时直接安装到现场。

预制梁可以通过钢模板或木模板进行制作，然后在工厂中进行混凝土浇筑，最后再进行养护。

预制梁施工可以提高工程的施工效率和质量。

2.现浇梁施工：现浇梁是指在现场进行混凝土浇筑的梁体，施工时需要搭设模板和支撑体系，并按照设计要求进行混凝土浇筑。

现浇梁施工需要注意混凝土的配合比例和浇筑工艺，以确保梁的质量和强度。
