框架设计内力计算与组合

第六章竖向荷载（恒载+活载）作用下框架内力计算第一节框架在恒载作用下的内力计算本设计用分层法计算内力，具体步骤如下：①计算各杆件的固端弯矩②计算各节点弯矩分配系数③弯矩分配④调幅并绘弯矩图⑤计算跨中最大弯矩、剪力和轴力并绘图一、恒载作用下固端弯矩计算（一）恒载作用下固端弯矩恒载作用下固端弯矩计算(单位：KN·m) 表6.1弯矩图恒载作用下梁固端弯矩计算统计表6.2（二）计算各节点弯矩分配系数用分层法计算竖向荷载，假定结构无侧移，计算时采用力矩分配法，其计算要点是：①计算各层梁上竖向荷载值和梁的固端弯矩。

②将框架分层，各层梁跨度及柱高与原结构相同，柱端假定为固端。

③计算梁、柱线刚度。

对于柱，假定分层后中间各层柱柱端固定与实际不符，因而，除底层外，上层柱各层线刚度均乘以0.9修正。

有现浇楼面的梁，宜考虑楼板的作用。

每侧可取板厚的6倍作为楼板的有效作用宽度。

设计中，可近似按下式计算梁的截面惯性矩：一边有楼板：I=1.5Ir两边有楼板：I=2.0Ir④计算和确定梁、柱弯矩分配系数和传递系数。

按修正后的刚度计算各结点周围杆件的杆端分配系数。

所有上层柱的传递系数取1/3，底层柱的传递系数取1/2。

⑤按力矩分配法计算单层梁、柱弯矩。

⑥将分层计算得到的、但属于同一层柱的柱端弯矩叠加得到柱的弯矩。

（1）计算梁、柱相对线刚度图6.1 修正后梁柱相对线刚度（2）计算弯矩分配系数结构三层=5.37÷(5.37+1.18)=0.820①梁μB3C3μ=5.37÷(5.37+3.52+1.18)=0.533C3B3=3.52÷(5.37+3.52+1.18)=0.350μC3D3=3.52÷(3.52+1.18)=0.749μD3C3=1.18÷(5.37+1.18)=0.180②柱μB3B2=1.18÷(5.37+3.52+1.18)=0.117μC3C2=1.18÷(3.52+1.18)=0.251μD3D2结构二层①梁μ=5.37÷(1.18+1.18+5.37)=0.695B2C2=5.37÷(1.18+1.18+5.37+3.52)=0.477μC2B2μ=3.52÷(1.18+1.18+5.37+3.52)=0.313 C2D2=3.52÷(1.18+1.18+3.52)=0.5986 μD2C2=1.18÷(1.18+1.18+5.37)=0.1525②柱μB2B3μ=1.18÷(1.18+1.18+5.37)=0.1525B2B1=1.18÷(1.18+1.18+5.37+3.52)=0.105 μC2C3μ=1.18÷(1.18+1.18+5.37+3.52)=0.105 C2C1=1.18÷(1.18+1.18+3.52)=0.2007 μD2D3μ=1.18÷(1.18+1.18+3.52)=0.2007D2D1结构一层=5.37÷(1.18+1+5.37)=0.711①梁μB1C1=5.37÷(1.18+1+5.37+3.52)=0.485 μC1B1=3.52÷(1.18+1+5.37+3.52)=0.318 μC1D1=3.52÷(1.18+1+3.52)=0.618μD1C1=1.18÷(1.18+1+5.37)=0.156②柱μB1B2=1÷(1.18+1+5.37)=0.133μB1B0=1.18÷(1.18+1+5.37+3.52)=0.107μC1C2=1÷(1.18+1+5.37+3.52)=0.090μC1C0μ=1.18÷(1.18+1+3.52)=0.207D1D2μ=1÷(1.18+1+3.52)=0.175D1D0（三）分层法算恒载作用下弯矩恒载作用下结构三层弯矩分配表6.3B C D上柱偏心弯矩分配系数0固端弯矩分配传递分配传递分配传递分配传递分配传递分配传递分配传递合计一次分配14.650 -13.883 226.915 20.861 -251.346 84.509 -112.810 二次分配14.512 -14.512 228.818 21.278 -250.096 105.707 -105.707恒载作用下结构二层弯矩分配表6.40.768 12.717 -28.301↑↑↑B C D偏心弯矩分配系数固端弯矩分配传递分配传递分配传递分配传递分配传递分配传递分配传递合计一次分配 6.931 4.431 -4.607 308.811 46.295 47.232 -385.113 169.804 -113.072 -92.837二次分配 5.901 3.401 -9.302 300.595 44.486 45.423 -390.504 191.416 -105.826 -85.591恒载作用下结构一层弯矩分配表6.52.127 9.081 -7.935↑↑↑B C D偏心弯矩分配系数固端弯矩分配传递分配传递分配传递分配传递分配传递分配传递分配传递合计一次二次7.030 5.338 -12.368 267.469 35.352 22.097 -324.919 357.349 -46.247 -15.172 -295.930图6.2 弯矩再分配后恒载作用下弯矩图（KN·m）（四）框架梁弯矩塑性调幅为了减少钢筋混凝土框架梁支座处的配筋数量，在竖向荷载作用下可以考虑竖向内力重分布，主要是降低支座负弯矩，以减小支座处的配筋，跨中则应相应增大弯矩。

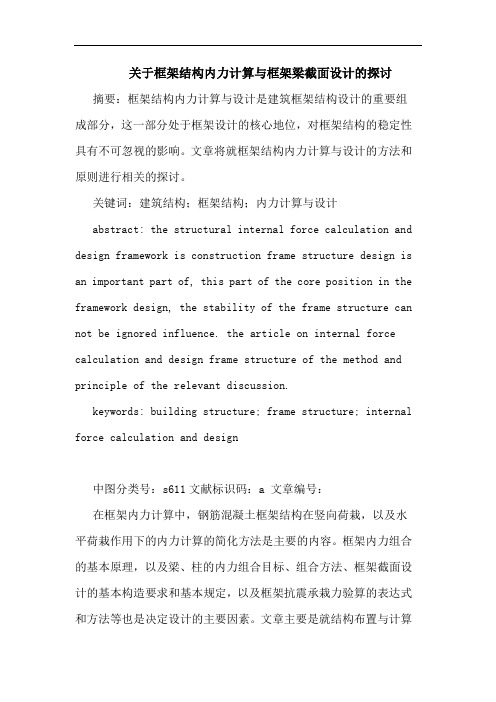

关于框架结构内力计算与框架梁截面设计的探讨摘要：框架结构内力计算与设计是建筑框架结构设计的重要组成部分，这一部分处于框架设计的核心地位，对框架结构的稳定性具有不可忽视的影响。

文章将就框架结构内力计算与设计的方法和原则进行相关的探讨。

关键词：建筑结构；框架结构；内力计算与设计abstract: the structural internal force calculation and design framework is construction frame structure design is an important part of, this part of the core position in the framework design, the stability of the frame structure can not be ignored influence. the article on internal force calculation and design frame structure of the method and principle of the relevant discussion.keywords: building structure; frame structure; internal force calculation and design中图分类号：s611文献标识码：a 文章编号：在框架内力计算中，钢筋混凝土框架结构在竖向荷栽，以及水平荷栽作用下的内力计算的简化方法是主要的内容。

框架内力组合的基本原理，以及梁、柱的内力组合目标、组合方法、框架截面设计的基本构造要求和基本规定，以及框架抗震承栽力验算的表达式和方法等也是决定设计的主要因素。

文章主要是就结构布置与计算简图、竖向荷载作用下的内力计算、框架梁截面设计与构造要求进行探讨。

一、结构布置与计算简图（一）结构布置1、柱网布置(1)框架结构柱网布置的原则。

7 内力组合及内力调整7.1内力组合各种荷载情况下的框架内力求得后，根据最不利又是可能的原则进行内力组合。

当考虑结构塑性内力重分布的有利影响时，应在内力组合之前对竖向荷载作用下的内力进行增幅。

分别考虑恒荷载和活荷载由可变荷载效应控制的组合和由永久荷载效应控制的组合，并比较两种组合的内力，取最不利者。

由于构件控制截面的内力值应取自支座边缘处，为此，进行组合前，应先计算各控制截面处的（支座边缘处的）内力值。

1）、在恒载和活载作用下，跨间max M 可以近似取跨中的M 代替，在重力荷载代表值和水平地震作用下，跨内最大弯矩max M 采用解析法计算：先确定跨内最大弯矩max M 的位置，再计算该位置处的max M 。

当传到梁上的荷载为均布线荷载或可近似等效为均布线荷载时，按公式7-1计算。

计算方式见图7-1、7-2括号内数值，字母C 、D 仅代表公式推导，不代表本设计实际节点标号字母。

2max182M M M ql +≈-右左 且满足2max 116M ql = （7-1） 式中：q ——作用在梁上的恒荷载或活荷载的均布线荷载标准值；M 左、M 右——恒载和活载作用下梁左、右端弯矩标准值；l ——梁的计算跨度。

2）、在重力荷载代表值和地震作用组合时，左震时取梁的隔离体受力图，见图7-1所示, 调幅前后剪力值变化,见图7-2。

图7-1 框架梁内力组合图图7-2 调幅前后剪力值变化图中：GC M 、GD M ——重力荷载作用下梁端的弯矩； EC M 、CD M ——水平地震作用下梁端的弯矩C R 、D R ——竖向荷载与地震荷载共同作用下梁端支座反力。

左端梁支座反力：()C 1=2GD GC EC ED ql R M M M M l--++；由0M ddx=，可求得跨间max M 的位置为:1C /X R q = ； 将1X 代入任一截面x 处的弯矩表达式,可得跨间最大弯矩为： 弯矩最大点位置距左端的距离为1X ，1=/E X R q ；()101X ≤≤； 最大组合弯矩值：2max 1/2GE EF M qX M M =-+；当10X <或11X >时，表示最大弯矩发生在支座处，取1=0X 或1=X l ，最大弯矩组合设计值的计算式为：2max C 11/2GE EF M R X qX M M =--+； 右震作用时，上式中的GE M 、EF M 应该反号。

框架结构竖向荷载作用下的内力计算框架结构是由梁柱等构件组成的，在受到竖向荷载作用下，会引起构件内力的产生。

了解框架结构竖向荷载作用下的内力计算对于结构的设计和分析非常重要。

下面将详细介绍框架结构竖向荷载作用下的内力计算方法。

首先，通过建立结构模型来描述框架结构。

结构模型中包括构件、节点和连接关系。

构件可以是梁或柱，节点是构件之间的连接点，连接关系表示构件之间的刚性约束。

在竖向荷载作用下，框架结构的内力主要有两种情况：梁内力和柱内力。

1.梁内力计算：在竖向荷载作用下，梁会产生弯矩和剪力。

根据梁的基本理论，可以得出计算弯矩和剪力的公式。

-弯矩计算：弯矩是由竖向荷载作用在梁上引起的。

根据弯矩的定义，弯矩M等于施加在梁上的力乘以力臂。

当梁需要承受重力荷载时，弯矩的计算公式为M=w*l^2/8，其中w为荷载大小，l为梁的跨度。

-剪力计算：剪力是由竖向荷载作用在梁上引起的。

根据剪力的定义，剪力V等于施加在梁上的力。

当梁需要承受重力荷载时，剪力的计算公式为V=w*l/2，其中w为荷载大小，l为梁的跨度。

2.柱内力计算：在竖向荷载作用下，柱会产生压力和拉力。

根据柱的基本理论，可以得出计算压力和拉力的公式。

-压力计算：压力是由竖向荷载作用在柱上引起的。

根据力学平衡原理，压力P等于施加在柱上的荷载之和。

当柱需要承受多个重力荷载时，压力的计算公式为P=∑w，其中w为荷载大小。

-拉力计算：拉力是由竖向荷载作用在柱上引起的。

和压力类似，拉力T等于施加在柱上的荷载之和。

在实际计算过程中，需要考虑梁和柱的截面形状和材料性质，以及节点和连接部位的刚性约束等因素。

同时，还需要考虑结构的整体平衡条件和节点处的力的平衡条件。

在计算过程中，可以使用静力平衡原理和弹性力学理论来进行分析。

通过平衡方程和应变-位移关系等基本原理，可以建立结构方程组，并通过求解方程组得到内力的值。

总结起来，框架结构竖向荷载作用下的内力计算是一个复杂的过程，需要考虑多个因素和使用多种方法。

框架结构毕业设计内力计算步骤（仅供参考，配筋计算不在内）一．进行结构方案比较，选定结构方案，进行结构布置1. 结构选型：在建筑设计的基础上，从抗震要求方面、房屋总高度、层数、柱最大间距等，说明为何选用框架结构，而不采用框剪结构、内框架结构、剪力墙结构以及砖混结构。

2. 楼盖结构方案比较：确定承重方案，进行结构布置，比较选用现浇板及预制板的不同点，画出三种以上结构平面布置草图，比较后全组共同确定一种方案，画出结构平面布置图，进行编号对框架负载面积基本相同的编同一个号：“KJ-X ”；连续梁用“L-X ”表示；现浇板用“B-X ”表示；构造柱用“GZ-X ”表示；预制板放在选板后再补画，其他见结构参考图。

二．初步选择梁柱截面尺寸及材料强度等级1． 确定梁柱剪力墙截面尺寸 （1）梁1）框架梁：b b b h b l h )31~21()121~81(==按抗震要求：42120041≥≥≥≥bnc b b b b h l b b mmb h b 荷载大（一般指活荷大或负荷面积大），取大值。

2）连续梁：b b b h b l h )31~21()181~121(==另外，确定梁宽时，尽量与填充墙厚度相同，可使室内不见梁棱角，纵向框架梁还要考虑下皮最好与窗上口标高相同，以免再设过梁。

（2）现浇板及预制板现浇板厚：工业建筑：;80mm h ≥ 连续单向板：40l h ≥；双向板：50l h ≥； （3）柱截面尺寸：;300mm b c ≥柱净高与截面高度之比4≥cnh H ； 截面积cc f NA )55.0~45.0(≥；式中N 为首层柱根估算轴力设计值，计算方法如下：对于中柱与边柱，分别找出负荷面积最大的柱，算出一层楼面的面荷载，假设屋面荷载同楼面荷载，用此荷载乘以层数再乘以负荷面积，即为所求N 。

柱自重略去不计，各层Ac 宜相同。

2． 确定材料强度等级钢筋：按抗震要求，确定纵筋与箍筋级别；混凝土：按抗震要求，并考虑现浇板砼质量，经济确定砼强度等级，考虑首层较高，变形较大，可适当提高砼强度等级。
