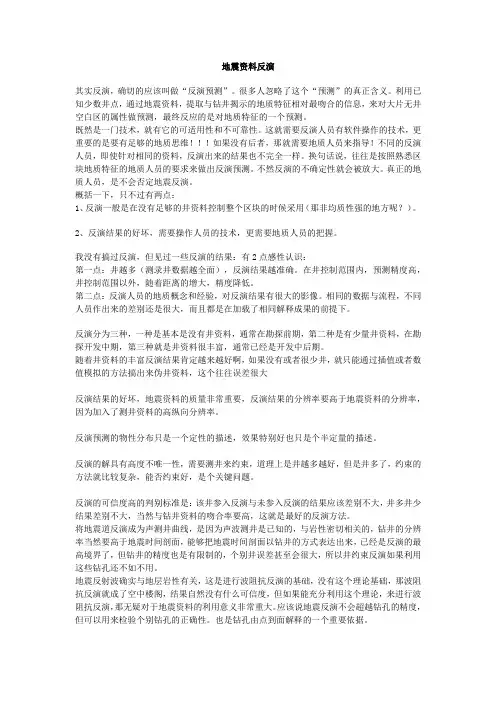

地震资料反演其实反演,确切的应该叫做“反演预测”。
很多人忽略了这个“预测”的真正含义。
利用已知少数井点,通过地震资料,提取与钻井揭示的地质特征相对最吻合的信息,来对大片无井空白区的属性做预测,最终反应的是对地质特征的一个预测。
既然是一门技术,就有它的可适用性和不可靠性。
这就需要反演人员有软件操作的技术,更重要的是要有足够的地质思维!!!如果没有后者,那就需要地质人员来指导!不同的反演人员,即使针对相同的资料,反演出来的结果也不完全一样。
换句话说,往往是按照熟悉区块地质特征的地质人员的要求来做出反演预测。
不然反演的不确定性就会被放大。
真正的地质人员,是不会否定地震反演。
概括一下,只不过有两点:1、反演一般是在没有足够的井资料控制整个区块的时候采用(那非均质性强的地方呢?)。
2、反演结果的好坏,需要操作人员的技术,更需要地质人员的把握。
我没有搞过反演,但见过一些反演的结果:有2点感性认识:第一点:井越多(测录井数据越全面),反演结果越准确。
在井控制范围内,预测精度高,井控制范围以外,随着距离的增大,精度降低。
第二点:反演人员的地质概念和经验,对反演结果有很大的影像。
相同的数据与流程,不同人员作出来的差别还是很大,而且都是在加载了相同解释成果的前提下。
反演分为三种,一种是基本是没有井资料,通常在勘探前期,第二种是有少量井资料,在勘探开发中期,第三种就是井资料很丰富,通常已经是开发中后期。
随着井资料的丰富反演结果肯定越来越好啊,如果没有或者很少井,就只能通过插值或者数值模拟的方法搞出来伪井资料,这个往往误差很大反演结果的好坏,地震资料的质量非常重要,反演结果的分辨率要高于地震资料的分辨率,因为加入了测井资料的高纵向分辨率。
反演预测的物性分布只是一个定性的描述,效果特别好也只是个半定量的描述。
反演的解具有高度不唯一性,需要测井来约束,道理上是井越多越好,但是井多了,约束的方法就比较复杂,能否约束好,是个关键问题。
地震反演是储层预测和油藏描述中非常关键的技术。
地震反演技术将地震数据、地质构造模型、井点测井资料有机地结合为一体;把地震资料的常规界面反射型剖面,反演成能与测井资料直接对比的岩层型波阻抗剖面,以及岩性剖面和孔隙度等地层物性剖面,反演结果分辨储层的能力也有了明显提高。
Jason稀疏脉冲波阻抗反演流程(附流程图)1 子波提取子波长度的选取要适宜,一般为80ms左右,在浅层,地震频带较宽,子波可短些;深层,地震频带窄,子波可略长些;对提取的子波,要从子波的波形、振幅谱、相位谱等方面进行子波质量的判断,要求子波的波形稳定、频域内单峰平滑、有效频带内相位稳定。
2 合成地震记录标定反演过程中,可以利用反演波阻抗数据,对地震地质标定进行精细微调,提高标定的质量。
子波提取与合成地震记录标定有着密切的关系,两者是循环反复进行的。
先用初始理论子波进行初步标定,标定的时深关系基本确定后,再用井旁地震道和测井反射系数重新估算子波。
完成最终的地震地质标定之后,再重新提取更精确合理的子波。
3地质层位解释解释的层位要尽量靠近反演目的层,要十分精细,反映出目的储层的空间变化特点来。
同时,使用时还要对层位中的缺失、奇异点进行修补、剔除,保证反演所用层位的正确性。
4 地震、地质、测井约束模型的建立建立尽可能接近实际地层沉积情况的波阻抗约束模型,是减少反演最终结果多解性的十分重要的一环。
建立波阻抗模型的过程实际上就是把地震界面信息与测井波阻抗信息正确结合起来的过程。
5 反演参数选择选择合理的反演参数是做好反演处理的前提,稀疏脉冲反演中的主要参数有稀疏约束项、拟合误差约束项以及模型约束项等等。
针对不同的地质情况,有目的性地选取合适的反演参数,同时利用相应的质量监控手段,加强对反演信息的反馈处理,可以有效地改进反演结果的质量,起到事半功倍的效果。
6反演结果检查处理过程中的反演数据体反复检查、各种资料对比分析,发现异常、寻找原因、反复反演,知道获得满意的结果为止。
第一章反演理论第一节基本概念一.反演和正演1.反演反演是一个很广的概念,根据地震波场、地球自由振荡、交变电磁场、重力场以及热学等地球物理观测数据去推测地球内部的结构形态及物质成分,来定量计算各种有关的物理参数,这些都可以归结为反演问题。
在地震勘探中,反演的一个重要应用就是由地震记录得到波阻抗。
有反演,还有正演。
要正确理解反演问题,还要知道正演的概念。
2.正演正演和反演相反,它是对一个假设的地质模型,给定某些参数(如速度、层数、厚度)用理论关系式(数学模型)推导出某种可测量的量(如地震波)。
在地震勘探中,正演的一个重要应用就是制作合成地震记录。
3.例子考虑地球内部的温度分布,假定地球内部的温度随深度线性增加,其关系式可表示成:T(z)=a+bz正演:给定a和b,求不同深度z的对应温度T(z)反演:已经在不同点z测得T(z),求a和b。
二.反演问题描述和公式表达的几个重要问题1.应用哪种参数化方式——离散的还是连续的?2.地球物理数据的性质是什么?观测中的误差是什么?3.问题能不能作为数学问题提出,如果能够,它是不是适定的?4.对问题有无物理约束?5.能获得什么类型的解,达到什么精度?要求得到近似解、解的范围、还是精确解?6.问题是线性的还是非线性的?7.问题是欠定的、超定的、还是适定的?8.什么是问题的最好解法?9.解的置信界限是什么?能否用其它方法来评价?第二节反演的数学基础一.解超定线性反问题1.简单线性回归可利用最小平方法确定参数a 、b 使误差的平方和最小。
⎪⎪⎩⎪⎪⎨⎧∑-∑∑∑-∑=-=∑∑-=22)()(x x n y x xy n b x b y n x b y a (1-2-1) 拟合公式为:bx a y+=ˆ (1-2-2) 该方法的公式原来只适用于解超定问题,但同样适用于欠定问题,当我们有多个参数时,称为多元回归,在地球物理领域广泛采用这种方法。
此过程用矩阵形式表示,则称为广义最小平方法矩阵方演。
