伺服驱动器接线及调试

9交流伺服驱动器原理及调试交流伺服驱动器是现代工业控制系统中广泛应用的一种关键设备。

它通过对交流电源进行调整和控制来驱动伺服电机，从而实现对机械装置的精确控制。

本文将从原理和调试两个方面详细介绍交流伺服驱动器的工作原理和调试方法。

一、交流伺服驱动器的工作原理交流伺服驱动器主要由电源模块、控制模块和功率模块组成。

其工作原理如下：1.电源模块：交流伺服驱动器通过将交流电源转换为直流电源，提供给后续的驱动模块使用。

常见的电源模块有整流电路、滤波电路和电容充电电路等。

2.控制模块：控制模块是交流伺服驱动器的核心部分，主要包括控制算法和控制芯片。

控制算法根据输入的控制信号和反馈信号进行计算，生成驱动电机的控制信号。

控制芯片负责对控制信号进行处理和放大，将其送入功率模块。

3.功率模块：功率模块负责将控制信号转化为驱动电机所需的电流和电压。

常见的功率模块有功率放大器、PWM调制器和功率放大电路等。

二、交流伺服驱动器的调试方法1.确定基本参数：首先需要确定交流伺服驱动器的基本参数，包括电源电压、电机额定电流和速度等。

这些参数对于调试工作具有重要的参考价值。

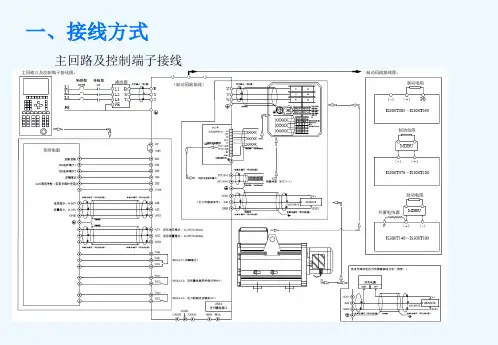

2.接线调试：正确接线对于交流伺服驱动器的正常工作至关重要。

在接线调试时，应注意电源和地线的连接，确保连接正确且牢固。

3.设置控制参数：设置控制参数是交流伺服驱动器调试的重要一步。

通常需要设置反馈方式、速度和位置环的参数等。

这些参数的设置应根据具体的控制要求进行调整。

4.调试回路：在完成控制参数的设置后，可以进行回路调试。

回路调试主要针对驱动电机的速度和位置等进行调整，以保证控制精度和稳定性。

5.故障排除：在调试过程中，可能会出现一些故障，如电源故障、控制芯片故障等。

对于这些故障，需要依次排除，找出并修复故障点。

总结：通过以上的介绍，我们可以看出，交流伺服驱动器是一种应用广泛的关键设备，具有很高的控制精度和稳定性。

在调试过程中，需要注意接线调试和设置控制参数等步骤，以确保驱动器能够正常工作。

1）安装或更换新驱动器时请先恢复出厂参数 FP-01设置为1，置为出厂参数
2）电机参数自学习 设置电机参数 F1-00=2 永磁同步伺服电机 F1-01=? 电机额定功率 F1-02=? 电机额定电压 F1-03=? 电机额定电流（额定电流一般为额定功率的两倍左右，如 电机未标额定电流请按此原则设置） F1-04=? 电机额定频率（电机如未标额定频率请按以下公式计算）
三、调试步骤
7）卸压（A3-08）、底压（A3-09）和底流（A3-10）设定（需要时 设定，通常采用默认值） A3-08:卸压时的最大反向速度，对应最大转速（A3-01）的百分比设 定。用于设定电机的最大反向运行速度。设定值越大，卸压越快， 但太大会造成油泵反转噪声，设定值越小，卸压越慢。 由于油泵存在内泄漏，在系统待机状态没有给流量和压力指令时， 油路中液压油会倒流回油箱，导致空气进入油路，造成系统运行噪 音以及不稳定。所以需要给定一定的底流（A3-09）对应最大转速 （A3-01）的百分比设定，和底压（A3-10）对应系统油压（A3伴一道，共创美好未来
三、调试步骤
3）试运行，电机方向确认 如电机未联接油泵且可以直接看到马达旋转方向时 设置F0-08预置频率10Hz,按RUN运行，观察电机旋转方向是否正确， 按STOP停止 如电机已联接油泵且不可以直接看到马达旋转方向时 关闭安全阀和溢流阀，限制电机最大转矩F2-10=50，设置F008=5Hz，按RUN运行，查看油压表，看油压是否上升，若上升则方 向正确，若不会上升请逐步加大F0-08预置频率，若频率加大到30-40Hz油压依然不上升时说明电机方向错误，请断电任意对调电机 UVW两相，并重新进行电机调谐 最好不要通过修改F0-09参数来改变电机运行方向，确保F0-09为默 认值0

交流伺服驱动器怎么接线在工业自动化控制系统中，交流伺服驱动器扮演着至关重要的角色。

正确的接线方法可以确保驱动器正常工作，并保障系统的稳定运行。

下面将介绍交流伺服驱动器的接线方法，帮助您正确、安全地完成接线操作。

1. 接线前准备在开始接线之前，您需要准备以下工具和材料：•交流伺服驱动器•交流伺服电机•电缆•接线端子•电缆剥线工具•螺丝刀确保您已经了解了交流伺服驱动器和电机的型号、额定电压、额定电流等重要参数，以便正确连接电缆。

2. 接线步骤步骤一：连接电机1.使用电缆剥线工具剥开电缆外皮，露出内部的导线。

2.将电缆的各导线依次连接到电机的对应引脚上，通常包括A相、B相、C相以及接地线。

确保连接牢固可靠。

步骤二：连接驱动器1.将另一端的电缆连接到交流伺服驱动器上，同样要按照对应引脚的顺序连接，保证接触良好。

2.根据驱动器的说明书，连接其他必要的接线，如编码器、控制信号等。

步骤三：接通电源1.在保证所有接线正确连接的前提下，可以接通电源。

2.注意检查电压、频率等参数是否与驱动器和电机的额定数值相符。

3. 检查和测试完成接线后，进行以下检查和测试步骤：•检查所有接线是否紧固，没有松动现象。

•启动驱动器，检查电机是否正常运转，无异常声音和震动。

•测试控制器发送指令是否可以准确控制电机的转速和方向。

如果发现异常情况，应立即停止操作，排查问题并及时修复。

正常情况下，交流伺服驱动器接线完成后，系统应当能够正常工作，实现精确控制和高效运行。

接线交流伺服驱动器是一个重要的工作环节，希望本文提供的接线方法能够帮助您正确、安全地完成接线操作，确保系统的稳定运行。

祝您工作顺利！。

伺服驱动器参数设置步骤1.准备工作在开始伺服驱动器参数设置之前，首先需要进行准备工作。

包括安装好驱动器、连接好伺服电机，并确保电源和输入信号正常。

2.连接驱动器到电脑使用RS485或者以太网等通信接口，将驱动器连接到电脑。

可以通过USB转RS485接口或者以太网转串口的方式进行连接。

3.安装驱动器配置软件4.参数备份在进行参数设置之前，首先需要备份当前的驱动器参数。

通常配置软件会提供备份和还原功能，可以将当前的参数备份到电脑上，以便后续的恢复或者对比。

5.参数设置驱动器的参数设置包括基本参数、速度环参数、位置环参数和其他高级参数的设置。

5.1基本参数设置：根据具体的应用，设置伺服驱动器的工作模式、编码器类型、输出方式等基本参数。

5.2速度环参数设置：设置伺服驱动器的速度环参数，包括速度比例增益、速度积分增益、速度微分增益等。

5.3位置环参数设置：设置伺服驱动器的位置环参数，包括位置比例增益、位置积分增益、位置微分增益等。

5.4其他高级参数设置：根据具体需求设置其他高级参数，如过流保护、过压保护、过热保护等。

6.参数调试设置好驱动器参数后，需要进行参数调试。

通过配置软件提供的模拟功能，可以输入指定的速度和位置信号，观察伺服系统的响应情况。

根据实际需求，调整相应的参数，使得伺服系统的性能达到最佳状态。

7.保存参数参数调试完成后，需要将设置好的参数保存到驱动器中。

在配置软件中选择保存参数的选项，将参数写入到驱动器的非易失性存储器中。

8.参数恢复在进行参数设置之前备份的参数，可以在需要的时候恢复。

通过配置软件提供的参数还原功能，将之前备份的参数恢复到驱动器中，恢复到之前的工作状态。

以上就是伺服驱动器参数设置的详细步骤。

通过正确的参数设置和调试，可以保证伺服系统的稳定性和性能。

同时，根据具体的应用需求，可以对伺服驱动器的参数进行优化和调整，以获得更好的控制效果。
