装配式结构施工及吊装工艺装配式结构是指在工厂进行预制和装配，然后在现场进行吊装安装的一种建筑施工方式。

相比传统的现场施工方式，装配式结构具有施工速度快、质量可控、资源节约等优势，因此在建筑工程中得到了广泛应用。

下面将介绍装配式结构的施工工艺和吊装工艺。

一、装配式结构施工工艺1.设计和制造在装配式结构的施工前，需要进行详细的设计和制造准备工作。

首先，根据建筑要求，进行结构的设计和构件的制造。

设计人员需要根据实际情况确定结构的尺寸、材料和连接方式等。

制造人员需要根据设计图纸，进行构件的预制和加工，确保质量和尺寸的准确性。

2.运输和组装装配式结构的构件在工厂完成后，需要通过运输设备将其运送到工地。

运输过程中需要注意保护构件，避免碰撞和损坏。

在工地到达后，需要进行组装工作。

首先，根据设计要求设置起吊点，并利用吊具将构件吊装到指定位置。

然后，根据设计图纸进行连接，采用螺栓或焊接方式连接构件。

最后，进行调整和固定，确保结构的稳定性和安全性。

3.竣工和验收在装配式结构施工完成后，需要进行竣工和验收工作。

首先，进行结构和装置的清洁工作，确保无残留杂物。

然后，进行结构的检查和试验，包括验收试验和安全检查等。

最后，编制竣工验收报告和施工图纸，由相关部门进行验收，确保结构符合设计要求和相关规范。

二、装配式结构吊装工艺1.起吊点的设置起吊点的设置是吊装工艺的关键环节。

根据构件的重量、形状和吊装方式等确定起吊点的位置和数量。

吊装时需要保证起吊点和吊装设备的稳定性和安全性，并确保构件不会受损或变形。

2.吊装设备的选择吊装设备的选择需要根据构件的重量和形状等进行确定。

常见的吊装设备包括塔吊、起重机、行车等。

在选择吊装设备时需要考虑施工场地的条件、吊装高度和吊装距离等因素，并且要满足施工安全和效率的要求。

3.吊装过程的控制吊装过程的控制是保证施工质量和安全的关键。

在吊装过程中，需要进行吊装前的准备工作，包括检查吊具和吊装设备的状态，确保吊装设备正常工作。

装配式建筑施工过程全解及示意图解析一、引言近年来，随着工业化和城市化的快速发展，传统的施工方式已经无法满足快速建设的需求。

因此，装配式建筑作为一种新型的建筑方式，正逐渐受到广泛关注和应用。

本文将对装配式建筑施工过程进行全面解析，并通过示意图的方式进行图解。

二、什么是装配式建筑装配式建筑（Prefab Building），也称为预制组件混凝土结构（Pre-cast RC Structure），是指在工厂生产好各种建筑构件后再运至现场进行组装和安装的一种新型建筑技术。

这种方式能大幅度提高施工效率，同时也能降低成本。

三、装配式建筑施工流程1.设计与计划阶段在设计与计划阶段，首先需要根据项目要求进行方案设计和构件设计。

然后制定详细的施工计划，包括分析材料需求、确定生产流程等。

2.生产准备阶段生产准备阶段主要涉及组织自动化设备、模具制造以及原材料采购等工作。

同时，还需要对设备进行检查和维护，确保施工过程的顺利进行。

3.生产制造阶段在生产制造阶段，根据设计图纸和计划要求，将所需构件逐步生产出来。

这一阶段主要是钢筋加工、浇筑混凝土、养护等工序。

4.运输与组装阶段在构件生产完成后，通过合适的运输方式将构件运至现场。

然后，按照施工顺序进行组装和安装。

这一过程需要使用起重机械等设备，确保准确的定位和连接。

5.安装辅助结构与外立面在主体结构组装完成后，还需要进行安装辅助结构以及外立面的施工。

这包括安装楼梯、扶手、门窗等，并精心设计外墙面材料与其它建筑元素的搭配。

6.内部装修与收尾工作最后一个阶段是进行内部装修和收尾工作。

根据客户需求进行室内空间分隔、管道布置、电气设备安装等，并对整个建筑进行清洁以及检查各项功能是否正常。

四、示意图解析为了更好地理解装配式建筑施工过程，下面我们通过示意图进行具体解析。

[示意图1：设计与计划阶段]这是一个示意图，描述了装配式建筑在设计与计划阶段的主要工作。

包括方案设计、构件设计、施工计划制定等。

装配式结构施工及吊装工艺图文详解中国建筑业的连年增长为装配式建筑的发展带来新机遇新挑战，装配式建筑行业本身是一个需要大量技术支持和规模化效应的行业，无论是设计还是设备制造亦或者生产安装，都需要成熟的技术做支撑。

本文将以图文形式介绍装配式结构施工及吊装工艺，供行业参考。

一、PC技术简介由墙板、叠合楼板、楼梯及阳台等混凝土预制构件组成，在施工现场拼装后，采用墙板间竖向连接缝现浇、上下墙板间主要竖向受力钢筋灌浆套筒连接以及楼面梁板叠合现浇形成整体的一种结构形式。

整体式即通过节点现浇使预制装配结构建筑在抗震、承载受力方面的性能等同于现浇结构，即和现浇结构相同的整体性，称之为预制装配整体式结构。

▲ PC施工演示图▲约束边缘柱采用现浇混凝土，将各部分预制墙体连接成一个整体▲叠合板节点做法▲楼梯节点做法二、现场规划布置运输路线应在正式运输前制订，并实际考察该运输路线的路况、是否限行、限高、限重。

运输道路应平整，少坑洼。

现场运输道路应平整坚实，以防止车辆摇晃时引致构件碰撞、扭曲和变形。

运输车辆进入施工现场的道路，应满足PC构件的运输要求。

吊车选型应考虑最重墙板的重量，预制墙板临时堆放场地需在吊车作业范围内，且应在吊车一侧避免在吊车工盲区作业。

临时存放区域应与其他工种作业区之间设置隔离带或做成封闭式存放区域，尽量避免吊装过程中在其他工种工作区内经过，影响其他工种正常工作。

应该设置警示牌及标识牌，与其他工种要有安全作业距离。

PC构件运输过程中，车上应设有专用架，且需有可靠的稳定构件措施；车辆启动应慢，车速应匀，转弯错车时要减速，并且应留意稳定构件措施的状态，需要时在安全的情况下尽快进行加固；PC外墙板/内墙板可采用竖立方式运输，PC叠合楼板、PC阳台板、PC 楼梯可采用平放方式运输。

▲墙板运输示意图▲叠合板运输示意图▲楼梯运输示意图▲阳台板运输示意图卸车前需检查墙板专用横梁吊具是否存在缺陷，是否有开裂，腐蚀严重等问题，且需检查墙板预埋吊环是否存在起吊问题起吊过程中保证墙板垂直起吊，可采用吊运钢梁均衡起吊，防止PC构件起吊时单点起吊引起构件变形，并满足吊环设计时角度要求。

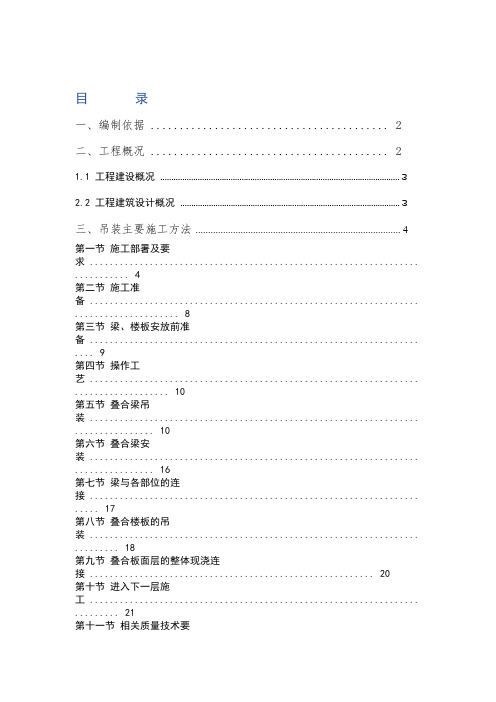

目录一、编制依据 (2)二、工程概况 (2)1.1 工程建设概况 (3)2.2 工程建筑设计概况 (3)三、吊装主要施工方法 (4)第一节施工部署及要求 .................................................................. .. (4)第二节施工准备 .................................................................. (8)第三节梁、楼板安放前准备 .................................................................. . (9)第四节操作工艺 .................................................................. . (10)第五节叠合梁吊装 .................................................................. . (10)第六节叠合梁安装 .................................................................. . (16)第七节梁与各部位的连接 .................................................................. .. (17)第八节叠合楼板的吊装 .................................................................. (18)第九节叠合板面层的整体现浇连接 (20)第十节进入下一层施工 .................................................................. (21)第十一节相关质量技术要求 .................................................................. .. 21四、劳动力计划 (23)62 ........................................ 五．应急预案．六、季节性安全措施 (28)七、消防安全措施 (29)八、高处作业安全技术措施 (29)九、项目安全管理目标 (30)34/ 1一、编制依据本工程吊装方案主要依据施工蓝图、施工工艺图、相关施工技术资料、图纸会审、工程设计变更函、起重机械安装使用以及吊装工程的安全管理条例.《混凝土叠合楼盖装配式整体建筑技术规程》 J12527-2013《预制带肋底板混凝土叠合楼板技术规程》 JGJ/T258-2011《建筑施工起重吊装工程安全技术规范》 JGJ276-2012《建筑工程施工质量验收统一标准》 GB50300-2013《混凝土结构工程施工规范》 GB50666-2011《混凝土结构工程施工质量验收规范》 GB50204-2015《建筑机械使用安全技术规程》 JGJ33-2012《施工现场临时用电安全技术规范》 JGJ46-2005《建筑施工安全检查标准》 JGJ59—2011《建筑施工高处作业安全技术规范》 JGJ80—2016《建筑施工扣件式脚手架安全技术规范》（JGJ130-2011）《建筑施工临时支撑结构技术规范》 JGJ300-2013《建设工程施工现场消防安全技术规范》 GB50720-2011《湖南省装配式混凝土建筑结构工程施工质量监督管理工作导则》二、工程概况34/ 21.1 工程建设概况长郡斑马湖中学（一标）建设工程名工程地长沙市望城区白沙湖南有色工程勘察研究院长沙市望城区城市建设投资集建设单勘察单有限公限公湖南省建筑教育设计设计单湖南长顺项目管理有限公监理单万12020总包单湖南建工集团有限公工程造长沙市望城区建设工程质量安质量监建设工270部管理办公本项目层学生食堂层学生宿舍，以层教师周转房能组成，建筑使用年限50年。

装配式建筑施工工艺流程实例详解（图文并茂）装配式建筑施工工艺流程工艺流程图解：1、安装外墙板(三明治夹心保温板)2、墙板连接件安装、板缝处理。

3、叠合梁安装4、内墙板安装。

5、柱、剪力墙钢筋绑扎。

6、电梯井道内模板安装。

7、剪力墙、柱模板安装。

8、墙、柱浇筑混凝土。

9、墙柱模板拆除、楼板支撑搭设、安装叠合式楼板。

10、吊装楼梯梯段。

11、工作面安装安全防护措施。

12、楼板拼缝处抗裂钢筋安装。

13、楼板内预埋管线安装、面层钢筋绑扎。

14、楼板混凝土浇筑。

15、进入上一层结构施工，拆除栏杆，吊装外墙板。

装配式建筑工艺与传统建筑工艺对比的5大优势：1、施工现场施工取消外架，取消了室内、外墙抹灰工序，钢筋由工厂统一配送，楼板底模取消，墙体塑料模板取代传统木模板，现场建筑垃圾可大幅减少。

装配式：传统式：2、PC构件在工厂预制，构件运输至施工现场后通过大型起重机械吊装就位。

操作工人只需进行扶板就位，临时固定等工作，大幅降低操作工人劳动强度。

装配式：传统式：3、门窗洞预留尺寸在工厂已完成，尺寸偏差完全可控。

室内门需预留的木砖、砼块在工厂也完成，定位精确，现场安装简单，安装质量易保证。

装配式：传统式：4、保温板夹在两层混凝土板之间，且每块墙板之间有有效的防火分隔，可以达到系统防火A级，避免大面积火灾隐患。

且保温效果好，保温层耐久性好，外墙为混凝土结构，防水抗渗效果好。

装配式：传统式：5、取消了内外粉刷，墙面均为混凝土墙面，有效避免开裂，空鼓、裂缝等墙体质量通病，同时平整度良好，可预先涂刷涂料或施工外饰面层或采用艺术混凝土作为饰面层，避免外饰面施工过程中的交叉污损风险。

装配式：传统式：。

装配式结构安装施工工艺1、预制叠合楼板吊装（1）叠合楼板起吊时，要尽可能减小在非预应力方向因自重产生的弯矩，采用预制构件吊装梁进行吊装，4个吊点均匀受力，保证构件平稳吊装，吊装示意如图2所示。

图2预制叠合板吊装工况示意图（2）起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。

（3）就位时叠合板要从上垂直向下安装，在作业层上空20cn处略作停顿，施工人员手扶楼板调整方向，将板的边线与柱上的安放位置线对准，注意避免叠合板上的预留钢筋与柱体钢筋打架，放下时要停稳慢放，严禁快速猛放，以避免冲击力过大造成板面震折裂缝。

5级风以上时应停止吊装。

（4）调整板位置时，要垫以小木块，不要直接使用撬棍，以避免损坏板边角，要保证搁置长度，其允许偏差不大于5毫米。

（5）楼板安装完后进行标高校核，调节板下的可调支撑。

2、预制楼梯吊装（1）起吊前检查吊索具，确保其保持正常工作性能。

吊具螺栓出现裂纹、部分螺纹损坏时，应立即进行更换，同时保证施工三层更换一次吊具螺栓，确保吊装安全。

检查吊具与预制板背面的四个预埋吊环是否扣牢，确认无误后方可缓慢起吊。

（2）控制线：在楼梯洞口外的板面放样楼梯上、下梯段板控制线。

在楼梯平台上划出安装位置（左右、前后控制线）。

在墙面上划出标高控制线。

（3）工艺流程：熟悉设计图纸核对编号→楼梯上下口铺砂浆找平层→划出控制线→ 复核→楼梯板起吊→ 楼梯板就位→ 校正→ 焊接→ 灌浆→隐检→ 验收。

（4）在梯段上下口梯梁处铺水泥砂浆找平层，找平层标高要控制准确。

（5）弹出楼梯安装控制线，对控制线及标高进行复核，控制安装标高。

楼梯侧面距结构墙体预留2cm空隙，为砂浆抹灰层预留空间。

（6）起吊：预制楼梯梯段采用水平吊装。

构件吊装前必须进行试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使楼梯保持水平，然后吊至作业层上空。

吊装时，应使踏步平面呈水平状态，便于就位。

装配式建筑施工工艺流程实例图解装配式建筑已不在生疏,特殊在近几年,3D打印技巧的消失之后,装配式建筑将会成为新型建筑主流.作为一名工程人,必定要知道装配式建筑的施工工艺流程.下面我们就一路比较剖析装配式与传统建筑的5大优势有哪些?装配式建筑施工工艺流程工艺流程图解：1.装配外墙板(三明治夹心保温板)2.墙板衔接件装配.板缝处理.3.叠合梁装配4.内墙板装配.5.柱.剪力墙钢筋绑扎.6.电梯井道内模板装配.7.剪力墙9.墙柱模板裁撤.楼板支持搭设.装配叠合式楼板.10.吊装楼梯梯段.11.工作面装配安然防护措施.12.楼板拼缝处抗裂钢筋装配.13.楼板内预埋管线装配.面层钢筋绑扎.14.楼板混凝土浇筑.15.进入上一层构造施工,裁撤雕栏,吊装外墙板.装配式建筑工艺与传统建筑工艺比较的5大优势：1.施工现场施工撤消外架,撤消了室内.外墙抹灰工序,钢筋由工场同一配送,楼板底模撤消,墙体塑料模板代替传统木模板,现场建筑垃圾可大幅削减.装配式：传统式：2.PC构件在工场预制,构件运输至施工现场后经由过程大型起重机械吊装就位.操纵工人只需进行扶板就位,暂时固定等工作,大幅下降操纵工人劳动强度.装配式：传统式：3.门窗洞预留尺寸在工场已完成,尺寸误差完整可控.室内门需预留的木砖.砼块在工场也完成,定位准确,现场装配简略,装配质量易包管.装配式：传统式：4.保温板夹在两层混凝土板之间,且每块墙板之间有有用的防火分隔,可以达到体系防火A级,防止大面积火警隐患.且保温后果好,保温层经久性好,外墙为混凝土构造,防水抗渗后果好.装配式：传统式：5.撤消了表里粉刷,墙面均为混凝土墙面,有用防止开裂,空鼓.裂痕等墙体质量通病,同时平整度优越,可预先涂刷涂料或施工外饰面层或采取艺术混凝土作为饰面层,防止外饰面施工进程中的交叉污损风险.装配式：传统式：工程人,天天学一点儿,提高一点!。

装配式建筑施工吊装方案图文解读预制装配式混凝土结构的施工主要包括预制构件制作、预制构件运输与堆放、预制构件安装与连接三个施工阶段。

预制构件的吊装贯穿了装配式结构三个阶段的整个施工过程,是施工过程的中心环节。

吊装方案包括物资准备、劳动力准备、场地布置、施工组织设计、测量放线、吊装作业、质量保证措施等方面。

物资准备1预制构件准备在开工前应将PC构件需求计划及运输相关事宜协商好如：装车顺序、车载数量，吊装进度计划、装车所需时间、从构件厂到施工现场所需时间、需求计划、到货周期等；每个施工区域最低保证有1辆装满PC构件平板拖车箱停放在施工现场，PC构件供应满足吊装施工要求，直接从车上起吊，避免材料的二次吊装。

2预制构件需求计划预制PC构件计划必须提前7日向工厂提供，并同时提供装车顺序表，装车顺序表应与吊装顺序对应，避免吊装作业时构件二次吊装。

3吊装设备准备某工程采用中联重科生产的6517B-10型塔吊，塔吊臂长30米，全部覆盖施工区域；30米处最大起重重量为6吨，PC构件最重为5.5吨，塔吊满足工程吊装需要；4加工工具、吊装材料准备加工工具有：钢梁、斜支撑、外墙板加固件、一字连接件（1、2）、墙板定位件、L连接件；做工具及材料：塑料垫块、吊爪、水泥自攻螺丝应在开工前，准确计算所有机械设备工具用量，根据施工日期，提前定制，提前日期不得小于上表，以免耽误施工。

10mm自攻螺丝（连接件固定在楼板上用，用电锤引孔）、钢丝绳（直径经过计算确定）除上图中包含的吊装作业人员之外，吊装过程中，因处在施工交叉作业中，故应加强安全监控力度，现场设定安全监控员。

场地布置1施工现场准备1、某工程道路:施工道路根据永久道路布置，载重货车道路为200MM厚C20素砼路面，宽度4米，转弯半径为15米，在转弯处设置12米*8米回车场，满足平板托运车运输要求；其它次干道宽度为3米，100MM厚C20素砼。

平板拖车停放场地做法同载重货车道路。

装配式建筑工程施工全过程图文教程建筑业可以堪称是最“古老”的行业。

然而，这个最古老的行业，如今的建造方式还是以现场浇筑为主，整个行业的科技含量和生产效率都非常低，远远不如制造业。

建筑业有没有可能用100年的时间实现从“手工”劳动到先进的“流水线”生产的跨越？有没有可能用50年的时间实现从“整体”家具到“拼装”家具的跨越？这是一代又一代建筑人的梦想，这个梦想在“装配式建筑”概念的提出之后，让我们看到了传统行业的新希望。

那么，装配式建筑是什么？装配式建筑到底是怎么生产的？现场又是怎么施工的？成本造价又如何？相比其他材料的优势在哪里？小编带大家一起来了解。

装配式建筑是什么乐高玩过没(见过也行)，我们可以把梁、板、柱、墙等事先做好的构件想象成一块块乐高积木，在施工现场只需把他们拼合在一起。

和搭乐高一样，装配式建筑将部分或所有构件在工厂预制完成，然后运到施工现场进行组装。

“组装”不只是“搭”，预制构件运到施工现场后，会进行钢筋混凝土的搭接和浇筑，所以拼装房安全得很。

所以，这种“产业化”、“工业化”的建筑在欧美及日本已经广泛采用。

世上没有无缘无故的爱，为啥这些发达资本主义国家都如此热衷装配式建筑呢？好处大大滴1.有利于提高施工质量装配式构件是在工厂里预制的，能最大限度地改善墙体开裂、渗漏等质量通病，并提高住宅整体安全等级、防火性和耐久性。

2.有利于加快工程进度效率即回报，装配式建筑比传统方式的进度快30%左右。

3.有利于提高建筑品质建筑业的玻尿酸，可使建筑产品长久不衰、永葆青春。

室内精装修工厂化以后，可实现在家收快递，即拆即装，又快又好。

4.有利于调节供给关系提高楼盘上市速度，减缓市场供给不足的现状，买房从此不用彻夜排队。

行业普及以后，可以降低建造成本，可有效的抑制房价。

5.有利于文明施工、安全管理传统作业现场有大量的工人，现在把大量工地作业移到工厂，现场只需留小部分工人就行啦，大大减少了现场安全事故发生率。
