装配式混凝土结构部品部件吊装

装配式混凝土结构部品部件吊装安装施工工法引言随着我国建筑业的发展，建筑结构形式越来越多、越来越复杂，从传统的砖、石建筑到现代的钢筋混凝土结构、钢结构等，在这些结构中，装配式混凝土结构受到了越来越广泛的应用。

装配式混凝土结构的产生，彻底改变了传统建筑施工方式。

它采用模具批量生产工艺，减少了施工中必须的拆模作业，而构件的装配是通过吊装完成的，从而大大降低了工程施工难度和危险系数。

本文将就装配式混凝土结构部品部件的吊装安装施工工法进行探讨。

技术特点装配式混凝土结构的组成部分装配式混凝土结构是一种整体装配结构，采用模板在工厂制作混凝土构件，根据施工现场的情况进行吊装和拼装而成。

主要部件包括：楼板、楼梯、踏步、柱子、梁等构件。

在施工过程中一般需要配合脚手架、模板工具等辅助设备进行施工。

吊装施工工法吊装是装配式混凝土结构施工的关键环节，其重要性在于吊装对材质的破坏度较小，且吊装后可快速组装好构件。

吊装要求施工人员需要严格按照作业规程规定的方式进行。

下面就吊装施工工法的具体步骤进行介绍：1.施工准备阶段在吊装施工前，需要做好充分的准备工作。

施工前，必须对设备及吊装周围环境安全情况进行检查，检查脚手架搭设是否完整而牢固，吊装道路是否通畅、结构是否平稳等等。

在吊装日之前，吊装团队必须安排现场地形勘测、确定吊装方案，对吊装方式及具体吊装步骤进行详细讨论。

2.吊装设备准备吊装设备是吊装施工的重要保障，主要包括：吊装绳、缆、万能吊钩、挂点等，需要提前准备，检查吊装设备是否完好无损，符合吊装要求。

3.良好的试吊作为装配式混凝土结构吊装施工的关键环节之一，试吊环节是必不可少的。

首先需要完成试吊任务，对吊装设备、吊装方案、场地环境是否满足吊装的需求进行检查，确保吊装作业的顺利进行。

4.吊装操作实际吊装作业需要技术团队进行专业操作，他们会按照前期制定方案进行组织吊装方案。

在吊装的过程中，针对各种不同的情况，需要确保吊装速度与安全性的平衡。

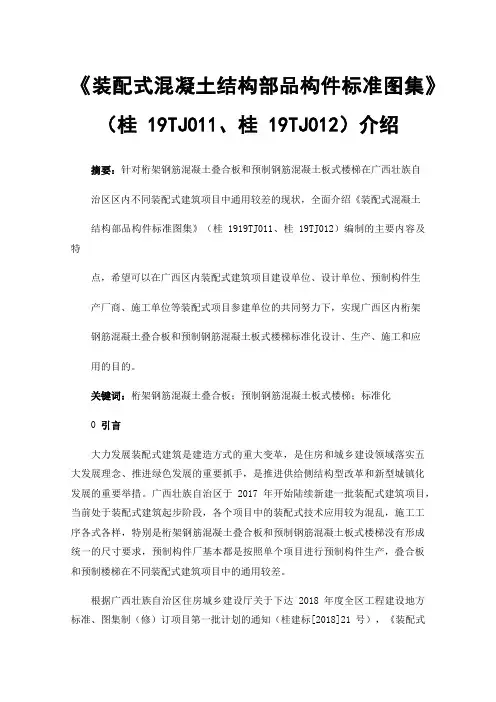

《装配式混凝土结构部品构件标准图集》（桂 19TJ011、桂 19TJ012）介绍摘要：针对桁架钢筋混凝土叠合板和预制钢筋混凝土板式楼梯在广西壮族自治区区内不同装配式建筑项目中通用较差的现状，全面介绍《装配式混凝土结构部品构件标准图集》（桂1919TJ011、桂19TJ012）编制的主要内容及特点，希望可以在广西区内装配式建筑项目建设单位、设计单位、预制构件生产厂商、施工单位等装配式项目参建单位的共同努力下，实现广西区内桁架钢筋混凝土叠合板和预制钢筋混凝土板式楼梯标准化设计、生产、施工和应用的目的。

关键词：桁架钢筋混凝土叠合板；预制钢筋混凝土板式楼梯；标准化0 引言大力发展装配式建筑是建造方式的重大变革，是住房和城乡建设领域落实五大发展理念、推进绿色发展的重要抓手，是推进供给侧结构型改革和新型城镇化发展的重要举措。

广西壮族自治区于2017年开始陆续新建一批装配式建筑项目，当前处于装配式建筑起步阶段，各个项目中的装配式技术应用较为混乱，施工工序各式各样，特别是桁架钢筋混凝土叠合板和预制钢筋混凝土板式楼梯没有形成统一的尺寸要求，预制构件厂基本都是按照单个项目进行预制构件生产，叠合板和预制楼梯在不同装配式建筑项目中的通用较差。

根据广西壮族自治区住房城乡建设厅关于下达2018年度全区工程建设地方标准、图集制（修）订项目第一批计划的通知（桂建标[2018]21号），《装配式混凝土结构部品构件标准图集》于2018年立项，由广西壮族自治区建筑科学研究设计院作为图集的主编单位，广西区内广西景典装配式建筑有限公司、广西建工集团建筑产业投资有限公司、广西建工轨道装配式建筑产业有限公司等装配式建筑构件生产公司作为图集的参编单位，共同开展相关研究和图集编制工作。

2019年12月10日，通过广西壮族自治区住房和城乡建设厅组织的专家评审，已于2020年1月1日起正式实施。

图集的主要内容包括：总说明，叠合板整板底板，叠合板拼接单向板底板，叠合板拼接双向板底板边板，叠合板拼接双向板底板中板，桁架钢筋大样图、底板断面图，节点构造图、拼缝构造大样，预制钢筋混凝土板式楼梯说明，楼梯选用表，剪刀楼梯安装图、模板图、配筋图，剪刀楼梯节点详图，双跑楼梯安装图、模板图、配筋图，双跑楼梯节点详图。

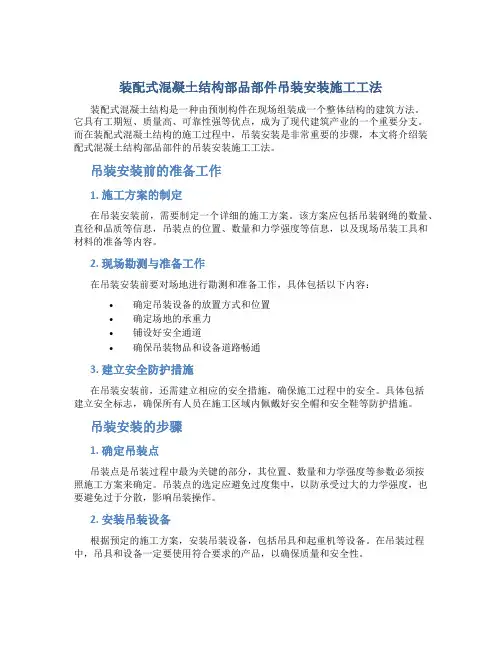

装配式混凝土结构部品部件吊装安装施工工法装配式混凝土结构是一种由预制构件在现场组装成一个整体结构的建筑方法。

它具有工期短、质量高、可靠性强等优点，成为了现代建筑产业的一个重要分支。

而在装配式混凝土结构的施工过程中，吊装安装是非常重要的步骤，本文将介绍装配式混凝土结构部品部件的吊装安装施工工法。

吊装安装前的准备工作1. 施工方案的制定在吊装安装前，需要制定一个详细的施工方案。

该方案应包括吊装钢绳的数量、直径和品质等信息，吊装点的位置、数量和力学强度等信息，以及现场吊装工具和材料的准备等内容。

2. 现场勘测与准备工作在吊装安装前要对场地进行勘测和准备工作，具体包括以下内容：•确定吊装设备的放置方式和位置•确定场地的承重力•铺设好安全通道•确保吊装物品和设备道路畅通3. 建立安全防护措施在吊装安装前，还需建立相应的安全措施，确保施工过程中的安全。

具体包括建立安全标志，确保所有人员在施工区域内佩戴好安全帽和安全鞋等防护措施。

吊装安装的步骤1. 确定吊装点吊装点是吊装过程中最为关键的部分，其位置、数量和力学强度等参数必须按照施工方案来确定。

吊装点的选定应避免过度集中，以防承受过大的力学强度，也要避免过于分散，影响吊装操作。

2. 安装吊装设备根据预定的施工方案，安装吊装设备，包括吊具和起重机等设备。

在吊装过程中，吊具和设备一定要使用符合要求的产品，以确保质量和安全性。

3. 按照施工方案进行吊装根据事先确定的吊装方案，进行吊装操作。

在操作过程中，切勿超重吊装，以及过度倾斜，避免吊装时对周边环境造成污染或损害以及人员伤害。

4. 进行吊装安装在完成吊装操作后，进行部件的安装工作。

在安装过程中，必须注意部件的位置和安装方向是否符合要求，并严格按照设计要求进行加固。

加固的力学强度应符合规范要求，以防在使用过程中出现安全隐患。

5. 进行施工检查在吊装安装完成后，进行仔细的施工检查。

除了验证吊装和安装的质量外，还需要检查吊装设备、场地环境、防护措施以及人员的安全等情况。

1、引　言装配式混凝土结构指由预制混凝土构件或部件装配、连接而成的混凝土结构，其施工过程主要包括预制构件制作、预制构件运输与堆放、预制构件的安装与连接三个阶段。

构件吊装是指将构件吊起并放置到指定场地的动作，吊装有时也称为吊运。

在装配式结构的施工过程中，吊装贯穿了其各个施工环节，包括脱模起吊、翻转、运输起吊及现场吊装等。

对于水平预制构件，大多采用平躺方式制作，其最不利的荷载工况可能是脱模起吊阶段。

对于竖向预制构件，有些也是采用平躺方式制作，如预制桩、预制框架柱等，而且也是采用水平吊装和运输的，因此施工阶段的受力与其最终受力状态完全不同，有可能构件的纵向钢筋是由施工阶段控制的，特别是类似预制桩那样的细长构件。

当然，施工中可通过调整吊点的位置、数量以及吊装形式调整构件的受力，避免因施工因素增加过多钢筋。

本文在我国现行国家标准《混凝土结构工程施工规范》GB 50666[1]（以下简称施工规范）的基础上，主要讨论预制构件的吊装施工验算的相关问题。

2、构件的吊装方式预制构件的吊装施工方案应结合设计要求，考虑构件的类型、构件的应力控制水平、机械设备的起吊能力、构件的安放位置等因素，具体确定吊点位置、吊具设计、吊装方法及顺序、临时支架方法，并进行验算。

根据施工规范，为保证预制构件吊装过程的安全，应根据预制构件形状、尺寸、重量和作业半径等要求选择吊具和起重设备，所采用的吊具和起重设备及其施工操作，应符合国家现行有关标准及产品应用技术手册的有关规定；应采取措施保证起重设备的主钩位置、吊具及构件重心在竖直方向上重合；吊索与构件水平夹角不宜小于60°，不应小于45°；吊装过程应平稳，不应有大幅度摆动，且不应长时间悬停；应设专人指挥，操作人员应位于安全位置。

从构件在空中的位置，可把吊装分为平吊、直吊和翻转等。

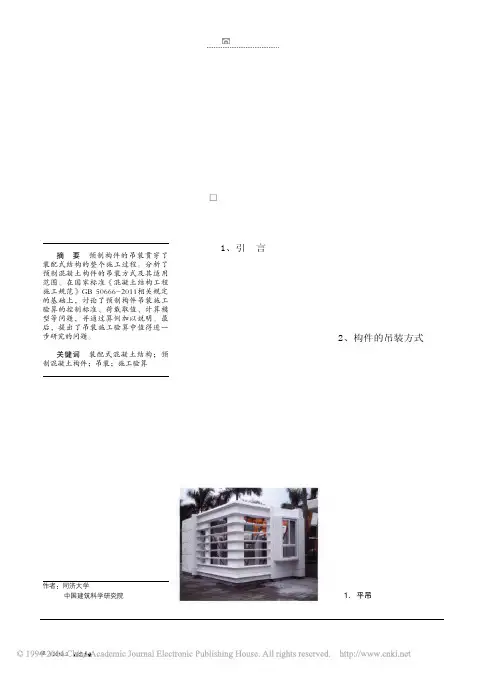

1．平吊预制混凝土构件吊装方式与施工验算　赵　勇　王晓锋摘　要　预制构件的吊装贯穿了装配式结构的整个施工过程。

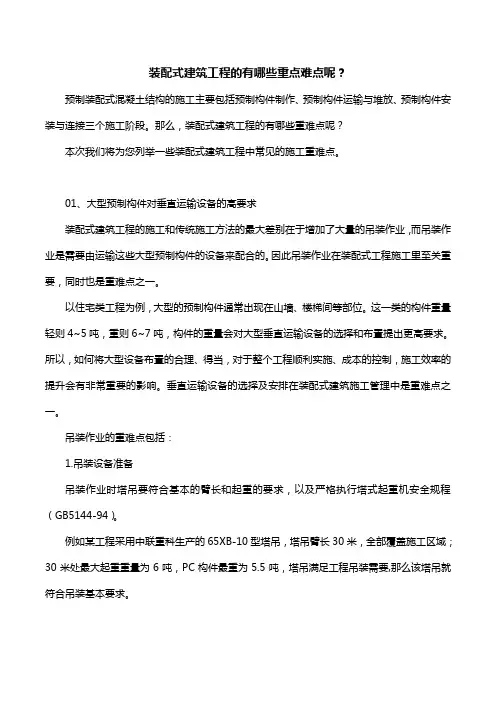

装配式建筑工程的有哪些重点难点呢？预制装配式混凝土结构的施工主要包括预制构件制作、预制构件运输与堆放、预制构件安装与连接三个施工阶段。

那么，装配式建筑工程的有哪些重难点呢？本次我们将为您列举一些装配式建筑工程中常见的施工重难点。

01、大型预制构件对垂直运输设备的高要求装配式建筑工程的施工和传统施工方法的最大差别在于增加了大量的吊装作业，而吊装作业是需要由运输这些大型预制构件的设备来配合的。

因此吊装作业在装配式工程施工里至关重要，同时也是重难点之一。

以住宅类工程为例，大型的预制构件通常出现在山墙、楼梯间等部位。

这一类的构件重量轻则4~5吨，重则6~7吨，构件的重量会对大型垂直运输设备的选择和布置提出更高要求。

所以，如何将大型设备布置的合理、得当，对于整个工程顺利实施、成本的控制，施工效率的提升会有非常重要的影响。

垂直运输设备的选择及安排在装配式建筑施工管理中是重难点之一。

吊装作业的重难点包括：1.吊装设备准备吊装作业时塔吊要符合基本的臂长和起重的要求，以及严格执行塔式起重机安全规程（GB5144-94）。

例如某工程采用中联重科生产的65XB-10型塔吊，塔吊臂长30米，全部覆盖施工区域；30米处最大起重重量为6吨，PC构件最重为5.5吨，塔吊满足工程吊装需要,那么该塔吊就符合吊装基本要求。

2.吊装的一般流程需要着重注意的是：A.选取吊装工具时根据构件形式及重量选择合适的吊具，当墙板与钢丝绳的夹角小于45度时或墙板上有四个（一般是偶数个）或超过四个吊钉的应采用加钢梁吊装。

B.就位，安装过程中在距离安装位置50CM高时停止构件下降，检查墙板的正反面应该和图纸正反面一致，检查地上所标示的垫块厚度与位置是否与实际相符。

02、工程体量大，构件类型多，施工管理难度大装配式建筑工程的特点是随着预制率、预制构件数量的不断增加，所要管理的预制构件量也会变得非常大。

一般，一个十几万平方米的工程就会有一万多立方的预制构件出现，一万多立方的预制构件折算成构件的个数可能是上万件，上万件的预制构件可能又分成了几十类。
