精品行业资料，仅供参考，需要可下载并修改后使用！《模拟电子技术基础简明教程》课后习题答案题2－1 判断图中放大电路有无放大作用，说明理由。

a) 因为E 结反偏，C 结正偏，所以无放大作用。

应将+VCC 改成-VCC b) 电源未给发射结正偏——无放大作用。

应将Rb 连在电源和基极之间c) 输入交流信号会因交流通路中VCC 的接地而被短路，无法作用在三极管的发射结——无放大作用。

应在电源和基极之间接一个电阻d) 由于电容的隔直作用，发射结没有得到正偏——无放大作用。

应将电容C 移走 e) 有放大作用f) 无放大作用，原因：电容C2在交流时短路输出电压无法引出，而始终为零。

改正方法：将电容C2放在集电极和电压引出端之间。

g) 无放大作用，原因：电容Cb 在交流时短路而使输入交流信号被短路，无法作用在三极管的发射结。

改正方法：将电容Cb 去掉。

h) 无放大作用 i) 无放大作用题2－5VR I I V U mAI mA R R U V I CEQ 82.3)(7.2,027.0)1(c BQ CQ CC CQ bc BEQ CC BQ =+-===++-=β题2－6题2－13 1）I BQ=20uA, I CQ=2mA, U CEQ=-4V2) r be=1.5K, 3) A U=-100, 4)截止失真，应减小Rb 题2－15(2) 画出微变等效电路题2－16 1）I BQ =10uA, I CQ =1mA, U CEQ =6.4V2) r be =2.9K Ω,RL=∞时，R e /‘=5.6K ，A U =0.99, RL=1.2K 时，R e /‘=0.99K ，A U =0.979, 3) RL=∞时，R i ‘=282K Ω， RL=1.2K 时，R i ‘=87K Ω 4) R o ‘=29Ω 题2－17e be e be L1)(1)(1R βr R βR βr R βU U C io ++-=++-=' e be 2)(1)(1R βr R βU U e i o +++= R C ‘= R e 时，U O1 ‘≈ -U O2, 两者波形反相题2－25题2－26。

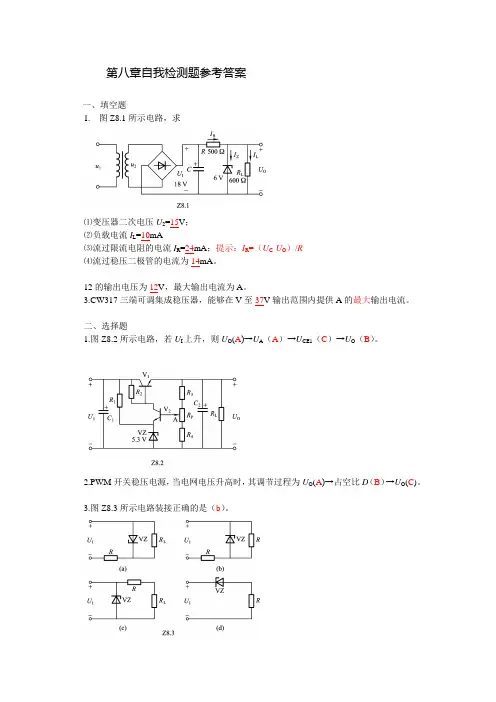

第八章自我检测题参考答案一、填空题1.图Z8.1所示电路，求⑴变压器二次电压U2=15V；⑵负载电流I L=10mA⑶流过限流电阻的电流I R=24mA；提示：I R=（U C-U O）/R⑷流过稳压二极管的电流为14mA。

12的输出电压为12V，最大输出电流为A。

3.CW317三端可调集成稳压器，能够在V至37V输出范围内提供A的最大输出电流。

二、选择题1.图Z8.2所示电路，若U I上升，则U O(A)→U A（A）→U CE1（C）→U O（B）。

2.PWM开关稳压电源，当电网电压升高时，其调节过程为U O(A)→占空比D（B）→U O(C)。

3.图Z8.3所示电路装接正确的是（b）。

三、图所示电路，写出U O 的表达式，若U Z =6，计算U O 的调节范围。

解：Z P Z P P O U R R R U R R R R R U ⎪⎪⎭⎫ ⎝⎛++=+++=121211 代入数据 U Omin =⎪⎭⎫ ⎝⎛++51.0131U Omax该电路的输出电压调节范围为17.9V ～41.3V 。

四、将图的元器件正确连接起来，组成一个电压可调稳压电源。

解：画出参考接线如下图红线所示。

第八章 习题参考答案图Z8.1所示电路，若负载不变，当电网电压下降时，I R 、I Z 、U R 、U O 分别如何变化？ 解：图Z8.1所示电路，若负载不变，当电网电压下降时，I R ↓，I Z ↓↓，U R ↓，U O ↑。

在电网电压波动范围为±10%的情况下，设计一输出电压为6V ，负载电阻范围为1kΩ至∞的桥式整流电容滤波硅稳压管并联稳压电源。

提示：U I 可按（2～3）U O 经验公式选取。

解：⑴稳压二极管选取U O =6V ，负载变化范围为1kΩ～∞，说明电源最大输出电流I Lmax =U O /R Lmin =6V/1kΩ=6mA I ZM =(2～3) I Lmax =（12～18）mA查附录表A.3，可选2CZ232型稳压二极管，参数为：U Z =6～6.5V ；I Z =10mA ；I ZM =30mA ；r Z ≤10Ω。

第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。

1.只有电路既放大电流又放大电压,才称其有放大作用。

(×)2.可以说任何放大电路都有功率放大作用。

(√)3.放大电路中输出的电流和电压都是有源元件提供的。

(×)4.电路中各电量的交流成分是交流信号源提供的。

(×)5.放大电路必须加上合适的直流电源才能正常工作。

(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。

(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。

(×)二．试分析图各电路是否能放大正弦交流信号，简述理由。

设图中所有电容对交流信号均可视为短路。

(a) (b) (c)(d) (e) (f)(g) (h) (i)图解：图(a)不能。

V BB 将输入信号短路。

图(b)可以。

图(c)不能。

输入信号与基极偏置是并联关系而非串联关系。

图(d)不能。

晶体管基极回路因无限流电阻而烧毁。

图(e)不能。

输入信号被电容C 2短路。

图(f)不能。

输出始终为零。

图(g)可能。

图(h)不合理。

因为G -S 间电压将大于零。

图(i)不能。

因为T 截止。

三．在图 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。

填空：要求先填文字表达式后填得数。

(1)当0iU V =&时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和 b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =，则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。

(2)若测得输入电压有效值5i U mV =时，输出电压有效值'0.6o U V =，则电压放大倍数u A =&( /o iU U - )≈( -120 )。

《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是；在P型半导体中，多数载流子是。

2、场效应管从结构上分为结型和两大类，它属于控制性器件。

3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入（共射、共集、共基）组态放大电路。

4、在多级放大器中，中间某一级的电阻是上一级的负载。

5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。

6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。

7、正弦波振荡电路通常由，，和四部分组成。

二、选择题1、利用二极管的（ ）组成整流电路。

A 正向特性B 单向导电性C 反向击穿特性2、P 型半导体是在本征半导体中加入（ ）后形成的杂质半导体。

A 空穴B 三价元素硼C 五价元素锑 3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。

A P 沟道增强型MOS 型 B P 沟道耗尽型MOS 型 C N 沟道增强型MOS 型D N 沟道耗尽型MOS 型E N 沟道结型F P 沟道结型 图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ ）。

A 1：ｅ、2：ｂ、3：ｃ B 1：ｃ、2：e 、3：ｂ C 1：ｃ、2：ｂ、3：ｅ D 其它情况 5、集成运放中间级的作用是（ ）。

A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。

A 可能B 不能7、差模信号电压是两个输入信号电压（ ）的值。

A 差B 和C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。
