目录1 绪论 (2)1.1 Systemview简介 (3)1.2 system view仿真系统的特点 (3)2 AM系统的仿真设计与分析 (4)2.1 AM基本原理 (5)2.1.1 AM调制解调原理 (5)2.2 AM系统设计 (6)2.2.1 AM调制系统设计 (6)2.2.2 AM解调系统 (8)3 FM系统的仿真设计与分析.......................... 错误!未定义书签。
3.1 FM基本原理 (12)3.2 FM系统设计 (12)4 DSB系统的仿真设计与分析 (14)4.1 DSB基本原理 (14)DSB系统设计................................. 错误!未定义书签。
5 总结 (17)6谢辞 (18)参考文献 ........................................... 错误!未定义书签。
1、绪论通信按照传统的理解就是信息的传输，信息的传输离不开它的传输工具，通信系统应运而生，我们此次课题的目的就是要对调制解调的通信系统进行仿真研究。
有调制器，接收端要有解调器，这就用到了调制技术，调制可分为模拟调制和数字调制，模拟调制。
模拟调制常用的方法有AM调制、DSB调制、SSB调制；数字调制常用的方法有BFSK调制等。
经过调制不仅可以进行频谱搬移，把调制信号的频谱搬移到所希望的位置上，从而将调制信号转换成适合于信道传输或便于信道多路复用的已调信号，而且它对系统的传输有效性和传输的可靠性有着很大的影响。
调制方式往往决定着一个通信系统的性能。
随着通信技术的发展日新月异，通信系统也日趋复杂。
因此，在通信系统的设计研发过程中，通信系统的软件仿真已成为必不可少的一部分。
目前，电子设计自动化EDA(Electronic Design Automatic)已成为通信系统设计的主潮流。
为了使复杂的设计过程更加便捷高效，使得分析与设计所需的时间和费用降低。
目录0绪论 ....................................................第一章、 Systemview 软件简介 (2)1.1System view软件简介 (2)1.2System view软件的特点 (2)1.3System View的图标库 (3)1.4System View的系统设计窗口 (3)第二章最小频移键控（ MSK）系统的设计 (5)2.1 MSK 的基本原理 (5)2.2 MSK 的调制原理 (6)2.3 MSK 的解调原理 (9)第三章正交振幅（ QAM）系统的设计 (12)3.1 MSK 的基本原理 (12)3.2 QAM 的调制解调原理 (14)3.316QAM解调模块的模型建立与仿真 (16)3.3.1相干解调 . (16)3.3.2锁相环解调 . (16)21小结 ...................................................参考文献 (22)23致谢 ...................................................华东交通大学课程设计绪论数字通信系统 , 按调制方式可以分为基带传输和带通传输。
所谓调制，是用基带信号对载波波形的某参量进行控制，使该参量随基带信号的规律变化从而携带消息。
对数字信号进行调制可以便于信号的传输；实现信道复用；改变信号占据的带宽；改善系统的性能。
随着数字通信的迅速发展，各种数字调制方式也在不断地改进和发展，现代通信系统中出现了很多性能良好的数字调制技术。
目前实际通信系统中常使用的几种现代数字调制技术首先有几种恒包络调制，主要包括偏移四相相移键控（OQPSK）、π/4 四相相移键控（π/4 -QPSK）、最小频移键控（ MSK）和高斯型最小频移键控（ GMSK）；然后是正交幅度调制（ QAM），它是一种不恒定包络调制。
最后是多载波调制，其中最重要的是正交频分复用（OFDM）。
通信原理System view仿真实验指导第一部分SystemView简介System View是由美国ELANIX公司推出的基于PC的系统设计和仿真分析的软件工具，它为用户提供了一个完整的开发设计数字信号处理（DSP）系统，通信系统，控制系统以及构造通用数字系统模型的可视化软件环境。
1.1 SystemView的基本特点1．动态系统设计与仿真(1) 多速率系统和并行系统：SYSTEMVIEW允许合并多种数据速率输入系统，简化FIR FILTER的执行。
(2) 设计的组织结构图：通过使用METASYSTEM(子系统)对象的无限制分层结构，SYSTEMVIEW能很容易地建立复杂的系统。
(3) SYSTEMVIEW的功能块：SYSTEMVIEW的图标库包括几百种信号源,接收端，操作符和功能块，提供从DSP、通信信号处理与控制，直到构造通用数学模型的应用使用。
信号源和接收端图标允许在SYSTEMVIEW内部生成和分析信号以及供外部处理的各种文件格式的输入/输出数据。
(4) 广泛的滤波和线性系统设计：SYSTEMVIEW的操作符库包含一个功能强大的很容易使用图形模板设计模拟和数字以及离散和连续时间系统的环境，还包含大量的FIR/IIR滤波类型和FFT类型。
2．信号分析和块处理SYSTEMVIEW分析窗口是一个能够提供系统波形详细检查的交互式可视环境。
分析窗口还提供一个完成系统仿真生成数据的先进的块处理操作的接收端计算器。
接收端计算器块处理功能：应用DSP窗口，余切，自动关联，平均值，复杂的FFT，常量窗口，卷积，余弦，交叉关联，习惯显示，十进制，微分，除窗口，眼模式，FUNCTION SCALE，柱状图，积分，对数基底，数量相，MAX，MIN，乘波形，乘窗口，非，覆盖图，覆盖统计，解相，谱，分布图，正弦，平滑，谱密度，平方，平方根，减窗口，和波形，和窗口，正切，层叠，窗口常数。
1.2 SystemView各专业库简介SystemView的环境包括一套可选的用于增加核心库功能以满足特殊应用的库，包括通信库、DSP库、射频/模拟库和逻辑库，以及可通过用户代码库来加载的其他一些扩展库。

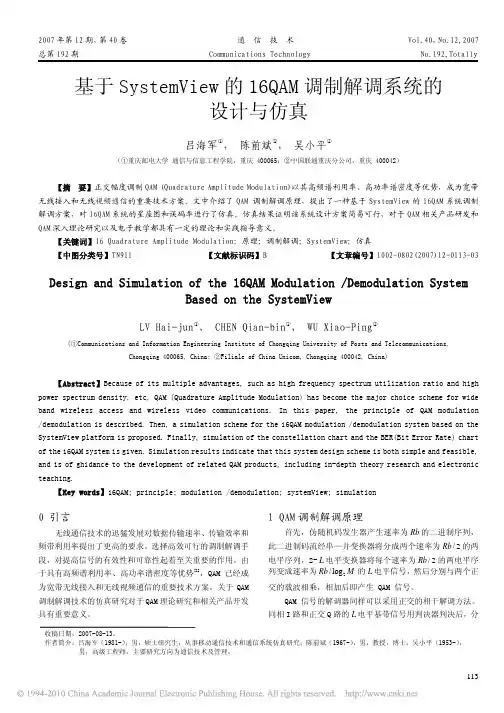

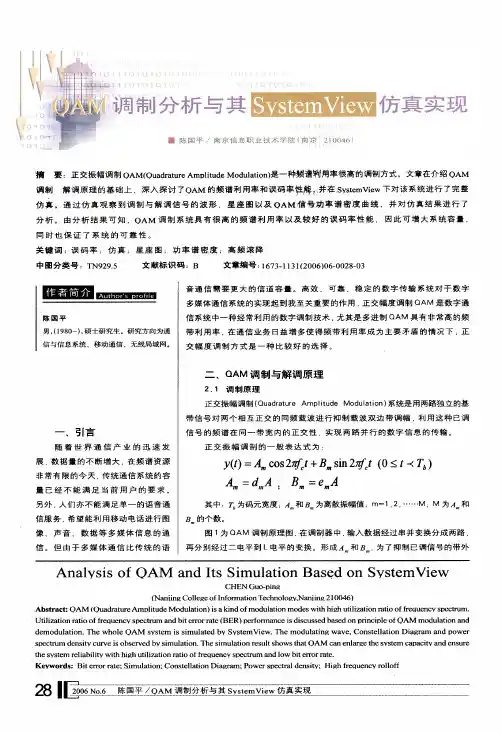

2007年第12期，第40卷 通 信 技 术 Vol.40，No.12,2007 总第192期Communications Technology No.192,Totally基于SystemView的16QAM调制解调系统的设计与仿真吕海军①， 陈前斌①， 吴小平②（①重庆邮电大学 通信与信息工程学院，重庆 400065；②中国联通重庆分公司，重庆 400042）【摘 要】正交幅度调制QAM (Quadrature Amplitude Modulation)以其高频谱利用率、高功率谱密度等优势，成为宽带无线接入和无线视频通信的重要技术方案。
文中介绍了QAM 调制解调原理，提出了一种基于SystemView的16QAM系统调制解调方案，对16QAM系统的星座图和误码率进行了仿真。
仿真结果证明该系统设计方案简易可行，对于QAM相关产品研发和QAM深入理论研究以及电子教学都具有一定的理论和实践指导意义。
【关键词】16 Quadrature Amplitude Modulation；原理；调制解调；SystemView；仿真【中图分类号】TN911 【文献标识码】B 【文章编号】1002-0802(2007)12-0113-03Design and Simulation of the 16QAM Modulation /Demodulation SystemBased on the SystemViewLV Hai-jun①， CHEN Qian-bin①， WU Xiao-Ping②(①Communications and Information Engineering Institute of Chongqing University of Posts and Telecommunications,Chongqing 400065, China; ②Filiale of China Unicom, Chongqing 400042, China)【Abstract】Because of its multiple advantages, such as high frequency spectrum utilization ratio and high power spectrum density, etc, QAM (Quadrature Amplitude Modulation) has become the major choice scheme for wide band wireless access and wireless video communications. In this paper, the principle of QAM modulation /demodulation is described. Then, a simulation scheme for the 16QAM modulation /demodulation system based on the SystemView platform is proposed. Finally, simulation of the constellation chart and the BER(Bit Error Rate) chart of the 16QAM system is given. Simulation results indicate that this system design scheme is both simple and feasible, and is of ghidance to the development of related QAM products, including in-depth theory research and electronic teaching.【Key words】16QAM; principle; modulation /demodulation; systemView; simulation0 引言无线通信技术的迅猛发展对数据传输速率、传输效率和频带利用率提出了更高的要求。
