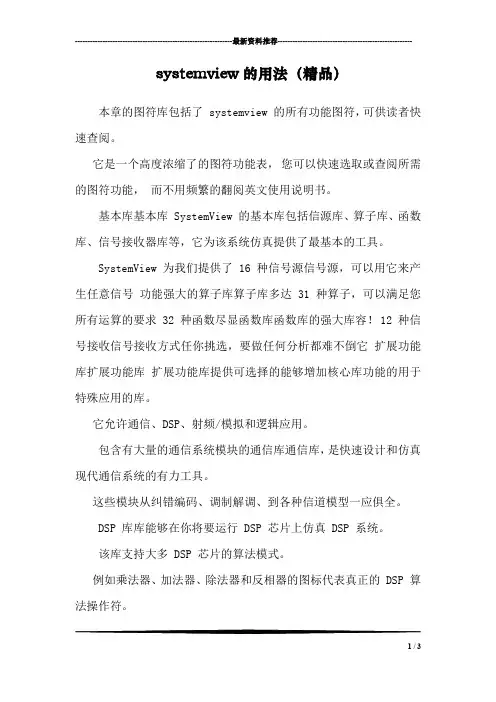

---------------------------------------------------------------最新资料推荐------------------------------------------------------systemview的用法（精品）本章的图符库包括了 systemview 的所有功能图符，可供读者快速查阅。

它是一个高度浓缩了的图符功能表，您可以快速选取或查阅所需的图符功能，而不用频繁的翻阅英文使用说明书。

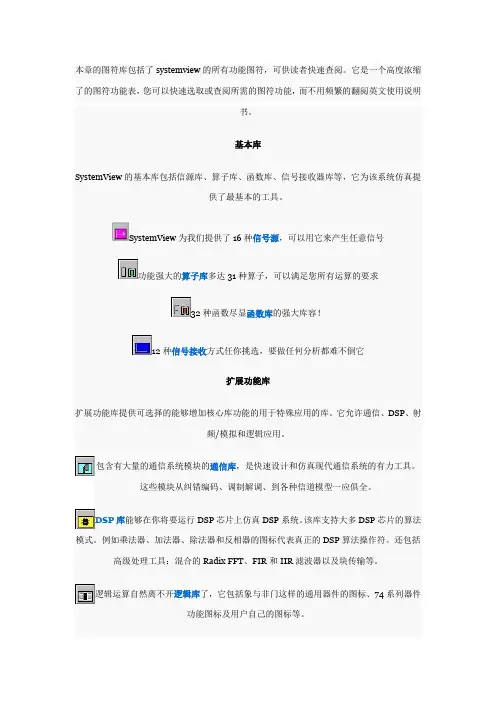

基本库基本库 SystemView 的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。

SystemView 为我们提供了 16 种信号源信号源，可以用它来产生任意信号功能强大的算子库算子库多达 31 种算子，可以满足您所有运算的要求 32 种函数尽显函数库函数库的强大库容！ 12 种信号接收信号接收方式任你挑选，要做任何分析都难不倒它扩展功能库扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。

它允许通信、DSP、射频/模拟和逻辑应用。

包含有大量的通信系统模块的通信库通信库，是快速设计和仿真现代通信系统的有力工具。

这些模块从纠错编码、调制解调、到各种信道模型一应俱全。

DSP 库库能够在你将要运行 DSP 芯片上仿真 DSP 系统。

该库支持大多 DSP 芯片的算法模式。

例如乘法器、加法器、除法器和反相器的图标代表真正的 DSP 算法操作符。

1 / 3还包括高级处理工具：混合的 Radix FFT、FIR 和 IIR 滤波器以及块传输等。

逻辑运算自然离不开逻辑库逻辑库了，它包括象与非门这样的通用器件的图标、74 系列器件功能图标及用户自己的图标等。

射频射频/模拟库模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。

扩展用户库扩展用户库扩展的用户库包括有 Elanix 公司自己提供的扩展通信库 2、IS95/CDMA、数字视频广播DVB。

SystemView 的基本库使用说明SystemView 的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿 真提供了最基本的工具。

1.幅度2.频率(HZ)产生一个u 率相位调制载波信号y(t)=sin(2PIfct+*T(t)+3. 载波相位(deg) *)其中*T(t)是具有u 率相位值的PN 序列(0-2PI),T 是设置的4. 符号速率5.符号符号周期(符号速率的倒数),*是载波相位。

基本库1、SystemView 为我们提供了 16种信号源，可以用它来产生任意信号2、 y 功能强大的算子库多达31种算子，可以满足您所有运算的要求L- 32种函数尽显函数库的强大库容!12种信号接收 方式任你挑选，要做任何分析都难不倒它扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。

射频/模拟和逻辑应用。

它允许通信、DSR1、包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力 工具。

这些模块从纠错编码、调制解调、到各种信道模型一应俱全。

2、DSP 库能够在你将要运行 DSP 芯片上仿真DSP 系统。

该库支持大多DSPS 片的算 法模式。

例如乘法器、加法器、除法器和反相器的图标代表真正的DSP 算法操作符。

还包括高级处理工具：混合的 Radix FFT 、FIR 和IIR 滤波器以及块传输 等。

逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、 列器件功能图标及用户自己的图标等。

74系扩展用户库射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功 率分配器等。

2、IS95/CDMA 数字视频广Entegra 公司也提供了自适应滤波器库。

有能力的读者也可自己用 C/C++语言自编所需的库，扩展的用户库包括有Elanix 公司自己提供的扩展通信库播DVB 另外其合作伙伴()后加入即可。

通信库2:扩展的通信库 编码与调制解调、卷积码收缩编解码、 通信库2已被合并到基本通信库中。

本章的图符库包括了systemview的所有功能图符，可供读者快速查阅。

它是一个高度浓缩了的图符功能表，您可以快速选取或查阅所需的图符功能，而不用频繁的翻阅英文使用说明书。

基本库SystemView的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。

SystemView为我们提供了16种信号源，可以用它来产生任意信号功能强大的算子库多达31种算子，可以满足您所有运算的要求32种函数尽显函数库的强大库容！12种信号接收方式任你挑选，要做任何分析都难不倒它扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。

它允许通信、DSP、射频/模拟和逻辑应用。

包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。

这些模块从纠错编码、调制解调、到各种信道模型一应俱全。

DSP库能够在你将要运行DSP芯片上仿真DSP系统。

该库支持大多DSP芯片的算法模式。

例如乘法器、加法器、除法器和反相器的图标代表真正的DSP算法操作符。

还包括高级处理工具：混合的Radix FFT、FIR和IIR滤波器以及块传输等。

逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、74系列器件功能图标及用户自己的图标等。

射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。

扩展用户库扩展的用户库包括有Elanix公司自己提供的扩展通信库2、IS95/CDMA、数字视频广播DVB。

另外其合作伙伴Entegra公司也提供了自适应滤波器库()。

有能力的读者也可自己用C/C++语言自编所需的库，后加入即可。

通信库2:扩展的通信库2主要对原来的通信库加了时分复用、OFDM调制解调、QAM 编码与调制解调、卷积码收缩编解码、GOLD码以及各种衰落信道等功能。

4.5版中，通信库2已被合并到基本通信库中。

IS95库:IS95库为设计CDMA和个人通信系统提供了一个快捷的工具。

systemview 基本操作
实验目的：
1. 熟悉systemview 软件的使用，掌握主要操作步骤
2. 学会使用SystemView 软件并会查找相应元器件
3. 掌握信号的时域与频域的分析方法
4. 掌握SystemVue 分析窗口的使用
5. 能利用分析窗口对波形进行时域与频域的分析 实验内容：
按照实例使用图符构建简单的通信系统，并了解每个图符的功能 实验步骤：
1. 计算信号的平方
∣ →
（1） 从基本图符库中选择信号源图符，选择正弦波信号，参数设定
中设置幅度为1，频率为10Hz ，相位为0。

（2） 选择函数库，并选择Algebraic 标签下的 图符。

在参数设
定中设置a=2，表示进行x2运算。

（3） 放置两个接收器 图符，分别接收信号源图符的输出和函数
算术运算的输出，并选择Graphic 标签下的图符，表示在系统运行结束后才显示接收到的波形。

（4）将图符进行连接，运行仿真，最终结果如下图所示：
2. 常规双边带条幅（AM）
(1).按快捷键切换到通信图符库Comm，从图符库中拖动一个图符至设计窗口，双击该图符，选择调制器“Modulators”中的“DSB-AM”，并在参数设置窗口中的文字框中输入幅度1V，频率1000Hz，调制度0.5，确认退出，图符变成。

(2).放置两个接收器图符，用于接收调制信号和已调信号波形。

(3).对图符进行连线，如下图所示
(4).设置仿真参数：
仿真时间102.3ms
采样点1024
采样频率10kHz
(5).运行仿真，并得到各个接收器的波形。

实验结果：
观察各输出信号的波形和频谱。

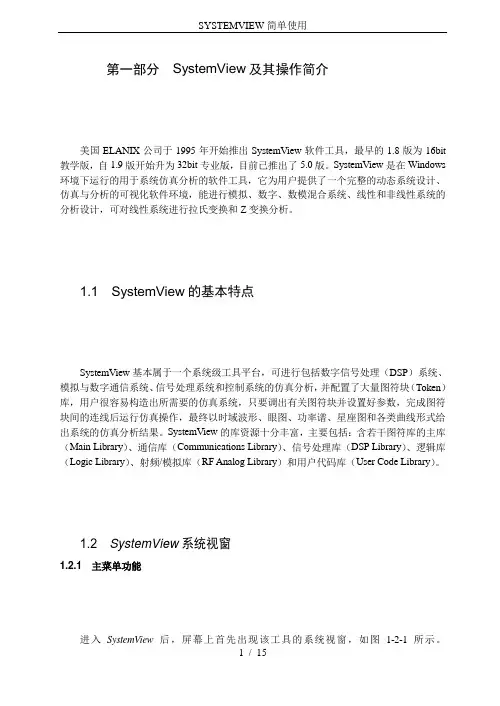

第一部分SystemView及其操作简介美国ELANIX公司于1995年开始推出SystemView软件工具，最早的1.8版为16bit 教学版，自1.9版开始升为32bit专业版，目前已推出了5.0版。

SystemView是在Windows 环境下运行的用于系统仿真分析的软件工具，它为用户提供了一个完整的动态系统设计、仿真与分析的可视化软件环境，能进行模拟、数字、数模混合系统、线性和非线性系统的分析设计，可对线性系统进行拉氏变换和Z变换分析。

1.1 SystemView的基本特点SystemView基本属于一个系统级工具平台，可进行包括数字信号处理（DSP）系统、模拟与数字通信系统、信号处理系统和控制系统的仿真分析，并配置了大量图符块（Token）库，用户很容易构造出所需要的仿真系统，只要调出有关图符块并设置好参数，完成图符块间的连线后运行仿真操作，最终以时域波形、眼图、功率谱、星座图和各类曲线形式给出系统的仿真分析结果。

SystemView的库资源十分丰富，主要包括：含若干图符库的主库（Main Library）、通信库（Communications Library）、信号处理库（DSP Library）、逻辑库（Logic Library）、射频/模拟库（RF Analog Library）和用户代码库（User Code Library）。

1.2 SystemView系统视窗1.2.1 主菜单功能进入SystemView后，屏幕上首先出现该工具的系统视窗，如图1-2-1所示。

系统视窗最上边一行为主菜单栏，包括：文件（File）、编辑（Edit）、参数优选（Preferences）、视窗观察（View）、便笺（NotePads）、连接（Connetions）、编译器（Compiler）、系统（System）、图符块（Tokens）、工具（Tools）和帮助（Help）共11项功能菜单。

与最初的SystemView1.8相比，SystemView3.0的操作界面和对话框布局有所改变。
