水轮机原理及构造1、概述混流式水轮机工作原理：水流经压力钢管在开启蝶阀后进入蜗壳形成封闭的环流〔形成环流是为了使水流作用转轮时，使转轮各方向受力均匀，到达机组稳定运行的目的〕，在导叶开启后，水流径向进入转轮又轴向流出转轮〔所以称之为混流式水轮机〕，在这个过程中由水流和水轮机的相互作用，水流能量传给水轮机，水轮机开始旋转作功。
水轮机带动直流励磁的同步发电机转子旋转后，根据电磁感应原理〔问题〕，在三相定子绕阻中便感应出交流电势，带上外负荷后便输出电流。
注：电磁感应闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应，产生的电流叫做感应电流。
①产生感应电流的必要条件是：a、电路要闭合；b、闭合电路中一部分导体做切割磁感线运动，缺一不可；假设是闭合电路的一部分导体，但不做切割磁感线运动则无感应电流，假设导体做切割磁感线运动但电路不闭合，导体上仍无感应电流则导体两端有感应电压。
②感应电流的方向跟磁场方向和导体切割磁感线运动方向有关三者互相垂直，改变磁场方向或改变导体切割磁感线方向都会改变感应电流的方向。
③在电磁感应现象中机械能转化为电能。
应用：发电机是根据电磁感应原理制成的，它使人们大规模获得电能成为现实。
①交流发电机主要由转子和定子两部分组成，另外还有滑环、电刷等。
②交流电的周期与频率周期和频率是用来表示交流电特点的两个物理量，周期是指交流发电机中线圈转动一周所用的时间，所以单位是“秒”；频率是指每秒钟内线圈转动的周数，它的单位是“赫”。
我国使用的交流电周期为0.02秒，频率是50赫，其意义是发电机线圈转一周用时0.02秒，即1秒内线圈转50周，因为线圈每转一周电流方向改变两次，所以，频率为50赫的交流电在1秒钟内方向改变100次。
2、水轮机的主要类型：水轮机基本类型有：还击式冲击式还击式：混流式〔HL〕、东风：HLA722C-LJ-192HL混流式水轮机设计序号为A722C为L立轴J金属蜗壳192转轮直径为192cm轴流式〔ZL〕：轴流转桨式〔ZZ〕轴流定桨式〔ZD〕、斜流式〔XL〕、贯流式〔GL〕：贯流转桨式〔GZ〕贯流定桨式〔GD〕特点：将位能〔势能〕、动能转换为压能，进行工作；转轮完全淹没在密闭的水体中。
水轮机原理及构造水轮机是一种将水流动能转化为机械能的能量转换装置。
它的工作原理基于动能守恒定律和能量守恒定律。
水轮机的构造主要包括水轮机轮盘、水轮机叶片、水轮机导叶和水轮机主轴等。
水轮机的工作原理：水轮机的工作原理是利用水流的冲击力和动能来推动轮盘旋转，从而进行能量转换。
具体来说，水轮机是利用流体在受力后产生的动量变化来实现动能转化的。
当水流经过水轮机叶片时，由于叶片形状和速度的变化，水流的动量发生了变化。
这个过程中，水流的动能减小，而叶片所受到的水流冲击力增加，从而推动轮盘旋转。
水流的动力作用可分为冲击力和剪力两部分，它们共同作用在叶片上，产生一个向环形斜盘中心方向的作用力，使其在金属皮带或摩擦轮的拉力下转动。
水轮机的构造：1.水轮机轮盘：水轮机轮盘是水轮机的主要部件，它可以分为定子轮盘和转子轮盘两部分。
定子轮盘通常是固定的，而转子轮盘则与主轴连接，并能转动。
轮盘的外形和材料选择需根据具体的工作条件和需求来确定。
2.水轮机叶片：水轮机叶片是位于轮盘上的一系列叶片，其形状和角度的设计对水轮机的性能具有很大的影响。
一般来说，叶片可以分为定叶和移动叶两种类型。
定叶是固定在轮盘上的，主要用于导向水流；移动叶则可以调整角度，用于控制水流的进入和出口。
叶片通常由耐磨和高强度的材料制成，如钢铁或铝合金。
3.水轮机导叶：水轮机导叶位于叶片和进水管道之间，用于引导水流进入叶片。
导叶的设计可根据水流的速度和压力来决定。
通常，导叶是可调角度的，通过调整导叶的角度，可以控制水流的流向和流速，从而实现对水轮机的调节。
4.水轮机主轴：水轮机主轴是连接轮盘和发电机或其他设备的中心轴。
它负责传输轮盘旋转产生的机械能，使之转化成用于发电或其他工作的机械能。
主轴的设计需考虑到承载能力、刚度和传动效率等要素。
除了以上主要构造部件外，水轮机还包括导叶机构、轴承、机壳和冷却系统等辅助部件。
导叶机构通常是由液压或电动设备控制，用于调节导叶的角度。

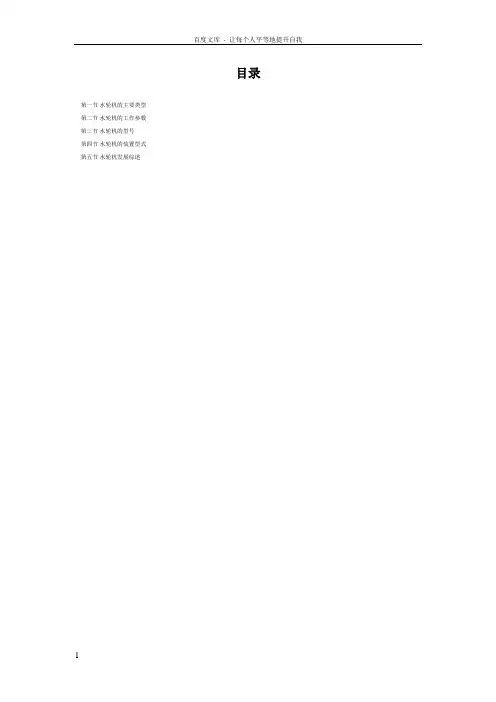

目录第一节水轮机的主要类型第二节水轮机的工作参数第三节水轮机的型号第四节水轮机的装置型式第五节水轮机发展综述第一章水轮机的主要类型、构造第一节水轮机的主要类型自然界有多种能源，其中有很多式可以开发利用的，目前已被利用的能源中主要有热能、水能、风能和核能。
其中水能是一种最经济的能源，水能的开发利用已受到越来越多的关注。
我国有着丰富的水力资源，对水能的开发利用已受到社会的广泛关注，对水能最重要的开发形式就是兴建各种各样的水电站。
水轮机作为将水能转换成旋转机械能的一种水力原动机，是水电站中最重要的组成部分。
根据转轮转换水流能量方式的不同，水轮机分成两大类：反击式水轮机和冲击式水轮机。
反击式水轮机包括混流式、轴流式、斜流式和贯流式水轮机；冲击式水轮机分为水斗式、斜击式和双击式水轮机。
一、反击式水轮机反击式水轮机转轮区内的水流在通过转轮叶片流道时，始终是连续充满整个转轮的有压流动，并在转轮空间曲面型叶片的约束下，连续不断地改变流速的大小和方向，从而对转轮叶片产生一个反作用力，驱动转轮旋转。
当水流通过水轮机后，其动能和势能大部分被转换成转轮的旋转机械能。
1.混流式水轮机如图1-1所示，水流从四周沿径向进入转轮，然后近似以轴向流出转轮。
混流式水轮机应用水头范围较广，约为20～700m，结构简单，运行稳定且效率高，是现代应用最广泛的一种水轮机。
图1-1 混流式水轮机1—主轴；2—叶片；3—导叶2．轴流式水轮机如图1-2所示，水流在导叶与转轮之间由径向流动转变为轴向流动，而在转轮区内水流保持轴向流动，轴流式水轮机的应用水头约为3～80m。
轴流式水轮机在中低水头、大流量水电站中得到了广泛应用。
根据其转轮叶片在运行中能否转动，又可分为轴流定桨式和轴流转桨式水轮机两种。
轴流定桨式水轮机的转轮叶片是固定不动的，因而结构简单、造价较低，但它在偏离设计工况运行时效率会急剧下降，因此，这种水轮机一般用于水头较低、出力较小以及水头变化幅度较小的水电站。
水轮机的类型构造及工作原理水轮机是一种将水流动能转化为机械能的装置，广泛应用于水利发电、抽水、供水等领域。
根据不同的工作原理和构造方式，水轮机可以分为以下几种类型：1. 蓄能式水轮机（Impulse Water Turbine）：蓄能式水轮机通过高速水流冲击叶轮上的叶片，将水流的动能转化为叶轮的动能，再通过机械传动将动能转化为机械能。
蓄能式水轮机可以进一步分为斯奈尔逊水轮机、佩尔顿水轮机和弧翻水轮机等。
斯奈尔逊水轮机（Pelton Turbine）：斯奈尔逊水轮机是一种利用高速喷射水流冲击叶片的水轮机。
当高速的水流经过喷射管，喷射口处有一个喷嘴，水流经过喷嘴变为高速的射流，射流喷向叶轮上的叶片，冲击叶片使其转动。
斯奈尔逊水轮机主要适用于高水头和小流量的水力发电站。
佩尔顿水轮机（Turgo Turbine）：佩尔顿水轮机是斯奈尔逊水轮机的改进型，喷口由一个切割型孔道和一个喷射皮供水孔组成，通过设计孔道形状和取适当的工作压力，充分利用水力能量，使得佩尔顿水轮机相对效率高，适用于中、小型水力发电站。
弧翻水轮机（Cross-Flow Turbine）：弧翻水轮机是一种垂直轴流式水轮机，水流经过顶部的导水管流入导水槽，然后通过导叶导入叶轮，流经叶轮后再通过弧翻装置流出。
弧翻水轮机适用于较低水头和大流量的水力发电站。
2. 反作用式水轮机（Reaction Water Turbine）：反作用式水轮机是通过水流对叶轮叶片的冲击和流经叶轮的作用力来驱动叶轮旋转的水轮机。
反作用式水轮机可以进一步分为法兰西斯水轮机、咆哮水轮机、半径式水轮机等。
法兰西斯水轮机（Francis Turbine）：法兰西斯水轮机是一种水流流过叶轮两侧的轴流水轮机，水流首先流经导叶，然后分流流经叶轮两侧，冲击叶片使其旋转。
法兰西斯水轮机适用于中、高水头和大流量的水力发电站。
咆哮水轮机（Kaplan Turbine）：咆哮水轮机是一种可调桨叶片的轴流水轮机，叶轮上的桨叶可以根据水流条件的不同调节叶片角度，以适应不同的工况。
水电站第一章 水轮机的类型、构造及工作原理水轮机的主要类型：反击式（混流式、轴流式、斜流式、贯流式） 冲击式（水斗式、斜击式、双击式）混流式――弗朗西斯水轮机 轴流式――卡普兰水轮机 斜流式――德里亚水轮机 工作水头：也称水头，净水头，是指单位重量水体通过水轮机时的能量减小值，符号H 。
相对高度：导叶相对高度b 0/D 1：HL ：0.1~0.39; ZL ：0.35~0.45水轮机型号：（水轮机型号拼音缩写，阿拉伯数字指转轮型号）－（主轴布置型式和结构特征拼音缩写）－（阿拉伯数字指以cm 为单位的水轮机转轮的标称直径）水轮机效率：水轮机效率ɳ表示水轮机的出力N 与水流输入功率N w 的比值。
水力效率H h ：e H H H =-D å ()e H Q H H H QH Hg h g -D ==å 容积效率V h ：()e e V e Q q H Q q Q QH Q Qg h g --===邋 机械效率m h ：e m m e e N N N N N h -D == 水轮机最优工况：效率ɳ最高的工况。
最优工况即为撞击损失和涡流损失均最小的工况。
第二章 水轮机的蜗壳、尾水管及气蚀尾水管的作用：1.汇集并引导转轮出口水流排往下游。
2.当H 2>0时，利用这一高度水流所具有的位能。
3.回收转轮出口水流的部分动能。
尾水管三段：1.进口直锥段：进口直锥段是一段垂直的圆锥形扩散管，其内壁设金属里衬，以防止旋转水流和涡带脉动压力对管壁的破坏。
2.中间弯肘段：常称为肘管，它是一段90°转弯的变截面弯管，其进口断面为圆形，出口断面为矩形。
3.出口扩散段：出口扩散段是一段水平放置、两侧平行、顶板上翘a 角的矩形扩散管。
气蚀：水轮机流道内流动水体中的微小气泡在形成、发展、溃裂过程中对水轮机过流部件表面所产生的物理化学侵蚀作用。
产生机理和物理过程：水流在水轮机流道中运动时可能发生局部的压力降低，当压力低到汽化压力时，水就开始汽化，溶解的空气开始聚集、逸出，出现大量气泡。

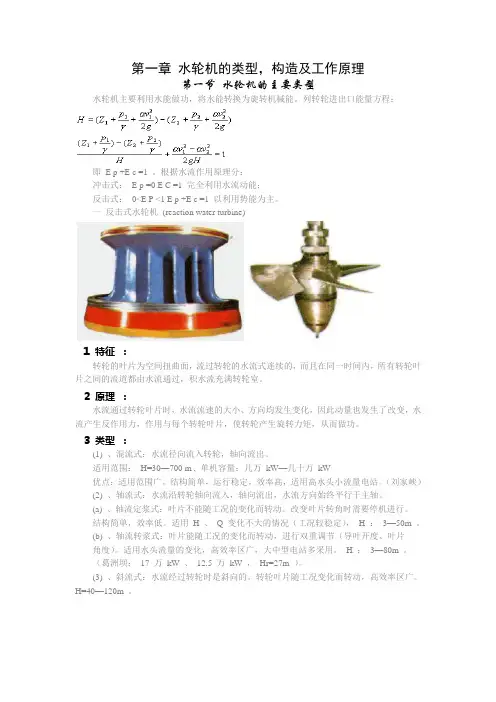

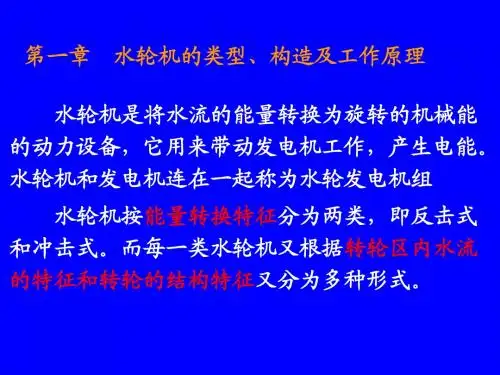

第一章水轮机的类型，构造及工作原理第一节水轮机的主要类型水轮机主要利用水能做功，将水能转换为旋转机械能。
列转轮进出口能量方程：即 E p +E c =1 。
根据水流作用原理分：冲击式：E p =0 E C =1 完全利用水流动能；反击式：0<E P <1 E p +E c =1 以利用势能为主。
一反击式水轮机(reaction water turbine)1 特征：转轮的叶片为空间扭曲面，流过转轮的水流式连续的，而且在同一时间内，所有转轮叶片之间的流道都由水流通过，积水流充满转轮室。
2 原理：水流通过转轮叶片时，水流流速的大小、方向均发生变化，因此动量也发生了改变，水流产生反作用力，作用与每个转轮叶片，使转轮产生旋转力矩，从而做功。
3 类型：(1) 、混流式：水流径向流入转轮，轴向流出。
适用范围：H=30—700 m , 单机容量：几万kW—几十万kW优点：适用范围广，结构简单，运行稳定，效率高，适用高水头小流量电站。
（刘家峡）(2) 、轴流式：水流沿转轮轴向流入，轴向流出，水流方向始终平行于主轴。
(a) 、轴流定浆式：叶片不能随工况的变化而转动。
改变叶片转角时需要停机进行。
结构简单，效率低。
适用H 、Q 变化不大的情况（工况较稳定），H ：3—50m 。
(b) 、轴流转浆式：叶片能随工况的变化而转动，进行双重调节（导叶开度、叶片角度）。
适用水头流量的变化，高效率区广，大中型电站多采用。
H ：3—80m 。
（葛洲坝：17 万kW 、12.5 万kW ，Hr=27m ）。
(3) 、斜流式：水流经过转轮时是斜向的。
转轮叶片随工况变化而转动，高效率区广。
H=40—120m 。
(4) 、贯流式：水轮机的主轴装置成水平或倾斜。
不设蜗壳，水流直贯转轮。
水流由管道进口到尾水管出口都是轴向的。
H<20m, 小型河床电站。
全贯流式：发电机转子安装在转轮外缘。
优点：水力损失小，过流量大，结构紧凑。
水轮机的类型构造及工作原理水轮机是一种将水的动能转化为机械能的设备，广泛应用于发电、泵送和提水等领域。
根据其工作原理和构造特点的不同，可以将水轮机分为以下几种类型：1. 响应式水轮机（Impulse Turbine）：响应式水轮机利用高速喷射的水流对叶片产生冲击力，从而驱动轮盘转动。
其构造包括水流喷嘴、喷流管道、叶片轮盘和出水管道等部分。
当水流通过喷嘴时，由于喷嘴内部构造的改变，水流速度迅速增大，导致水流的动能增加。
当喷流进入喷流管道后，受到喷流引导叶片上，水流的动能被转化为轮盘的动能，推动轮盘加速转动。
此时，水流的压力能由于水流速度的增加而降低。
最后，水流通过出水管道排出。
2. 反应式水轮机（Reaction Turbine）：反应式水轮机是利用水流动能的转化和扩张来驱动叶片转动的。
它在喷水嘴和叶片间建立起一定的水力耦合关系。
反应式水轮机包括水流引导器、胶囊壳、叶片和出水管道等部分。
当水流通过水流引导器时，水流被引导到胶囊壳内，形成围绕叶片旋转的水流。
水流在转动的过程中，受到叶片的作用力，导致叶片与水流之间的动量交换，从而使叶片和轮盘转动。
反应式水轮机在转动的同时，能够将水的压力能和动能同时转化为机械能。
3. 流浪式水轮机（Turbo Generator）：流浪式水轮机是水轮机的一种高效型式，其叶片通常呈现湾形，能够在相对低的水头条件下工作。
流浪式水轮机的构造与反应式水轮机类似，主要包括水流引导器、胶囊壳、叶片和出水管道。
流浪式水轮机通过引导水流在叶片上形成湍流，使水流的动能转化为叶片的动能。
在水流引导器和胶囊壳之间形成的高速流动水流，能够有效驱动叶片和轮盘转动。
流浪式水轮机的工作原理类似于反应式水轮机，能够同时利用水的压力能和动能。
总的来说，水轮机的工作原理是通过水流对叶片的冲击或水流与叶片之间的相互作用来驱动叶片和轮盘转动，将水的动能转化为机械能。
水轮机的构造主要包括水流引导器、胶囊壳、叶片和出水管道等部分。
水轮机概论及工作原理水轮机是一种将水的能量转化为机械能的装置，广泛应用于水力发电和工业生产中。
水轮机的工作原理基于流体静力学原理和动力学原理，通过水流的压力和流速来驱动轮盘的转动。
水轮机的主要组成部分包括定子、转子和导水管道。
定子是需要安装在导水管道上的一种装置，用于引导水流并控制水流的压力和方向。
转子是水轮机的核心部分，由轮盘和转轴组成。
轮盘上面通常有多个叶片，可以根据水流的压力和流速来转动。
转轴将转动的动能传输给发电机或其他机械装置。
根据水轮机叶片的形状和布局方式，可以将水轮机分为多种类型，其中最常见的是水轮机和斜流水轮机。
水轮机：水轮机采用径流式布置，叶片通过水流的冲击和冲击力矩来转动轮盘。
流入水轮机的水流方向垂直于轮盘的转动轴线，水流经过叶片后冲击轮盘的另一侧。
水轮机适用于大流量、低水头的水力资源，如河流和瀑布。
斜流水轮机：斜流水轮机采用斜流式布置，水流的方向与轮盘的转动轴线呈45度角。
水流沿着叶片倾斜的方向经过水轮机，通过叶片的转动转变为轮盘的旋转动能。
斜流水轮机适用于中等流量、中等水头的水力资源，如河流和水库。
水轮机的工作过程可以概括为以下几个步骤：1.水流的引导：水轮机的定子通过导水管道将水流导向叶片区域。
定子具有特定的形状和角度，能够使水流以一定的速度和方向进入叶片。
2.水流的转向：水进入叶片区域后，受到叶片的作用发生方向的变化。
叶片的形状和布局可以改变水流的流向，并且通过冲击叶片产生冲击力矩来推动轮盘的转动。
3.转动轮盘：当水流对叶片施加冲击力矩时，叶片就会开始转动轮盘。
转动轮盘的速度取决于水流的流速和压力，以及叶片的形状和数量。
4.能量转移：转动轮盘的动能可以进一步转移到发电机或其他机械装置。
发电机将机械能转化为电能，用于供电；或者机械装置可以利用转动的动力进行生产。
总体上，水轮机利用水的能量来推动转子旋转，将水流的动能转化为机械能。
水轮机具有高效、可持续的特点，在水力资源丰富的地区广泛应用，为社会经济的发展提供了重要的能源支持。
水轮机原理及构造1、概述混流式水轮机工作原理：水流经压力钢管在开启蝶阀后进入蜗壳形成封闭的环流（形成环流是为了使水流作用转轮时，使转轮各方向受力均匀，达到机组稳定运行的目的），在导叶开启后，水流径向进入转轮又轴向流出转轮（所以称之为混流式水轮机），在这个过程中由水流和水轮机的相互作用，水流能量传给水轮机，水轮机开始旋转作功。
水轮机带动直流励磁的同步发电机转子旋转后，根据电磁感应原理（问题），在三相定子绕阻中便感应出交流电势，带上外负荷后便输出电流。
注：电磁感应闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应，产生的电流叫做感应电流。
①产生感应电流的必要条件是：a、电路要闭合；b、闭合电路中一部分导体做切割磁感线运动，缺一不可；若是闭合电路的一部分导体，但不做切割磁感线运动则无感应电流，若导体做切割磁感线运动但电路不闭合，导体上仍无感应电流则导体两端有感应电压。
②感应电流的方向跟磁场方向和导体切割磁感线运动方向有关三者互相垂直，改变磁场方向或改变导体切割磁感线方向都会改变感应电流的方向。
③在电磁感应现象中机械能转化为电能。
应用：发电机是根据电磁感应原理制成的，它使人们大规模获得电能成为现实。
①交流发电机主要由转子和定子两部分组成，另外还有滑环、电刷等。
②交流电的周期与频率周期和频率是用来表示交流电特点的两个物理量，周期是指交流发电机中线圈转动一周所用的时间，所以单位是“秒”；频率是指每秒钟内线圈转动的周数，它的单位是“赫”。
我国使用的交流电周期为0.02秒，频率是50赫，其意义是发电机线圈转一周用时0.02秒，即1秒内线圈转50周，因为线圈每转一周电流方向改变两次，所以，频率为50赫的交流电在1秒钟内方向改变100次。
2、水轮机的主要类型：水轮机基本类型有：反击式冲击式反击式：混流式（HL）、东风：HLA722C-LJ-192HL混流式水轮机设计序号为A722C为L立轴J金属蜗壳192转轮直径为192cm轴流式（ZL）：轴流转桨式（ZZ）轴流定桨式（ZD）、斜流式（XL）、贯流式（GL）：贯流转桨式（GZ）贯流定桨式（GD）特点：将位能（势能）、动能转换为压能，进行工作；转轮完全淹没在密闭的水体中。
