变电站倒闸操作票、工作票执行规范

1 总则 ................................................................................................................. 1

2 规范性引用文件 ............................................................................................ 1

3 变电站倒闸操作一般规定 ........................................................................... 2

3.1 倒闸操作过程中严防发生下列误操作 ............................................... 2

3.2 倒闸操作过程中防误闭锁要求 ........................................................... 2

3.3 下列操作可不使用操作票 .................................................................... 3

3.4 倒闸操作票印章使用规定 .................................................................... 4

4 变电站倒闸操作票的填写与执行 ............................................................... 4

4.1 倒闸操作票术语定义 ............................................................................ 5

4.2 倒闸操作票填写 .................................................................................. 11

4.3 倒闸操作流程 ....................................................................................... 14

4.4 保证倒闸操作安全的技术要求 ......................................................... 18

5 变电专业工作票一般规定 ......................................................................... 20

5.1 变电专业工作票通用规定 .................................................................. 20

5.2 变电工作票印章使用规定 .................................................................. 21

6 变电站第一种工作票 .................................................................................. 21

6.1 变电站第一种工作票基本要求 ......................................................... 21

6.2 变电站第一种工作票填写及执行 ..................................................... 23

7 变电站第二种工作票 .................................................................................. 35

68 7.1 变电站第二种工作票基本要求 ......................................................... 35

7.2 变电站第二种工作票填写及执行 ..................................................... 36

8 电力电缆第一种工作票 .............................................................................. 41

8.1 电力电缆第一种工作票基本要求 ..................................................... 41

8.2 电力电缆第一种工作票填写及执行 ................................................. 41

9 电力电缆第二种工作票 .............................................................................. 50

9.1 电力电缆第二种工作票基本要求 ..................................................... 50

9.2 电力电缆第二种工作票填写及执行 ................................................. 50

10 变电站事故紧急抢修单 ........................................................................... 54

10.1 变电站事故紧急抢修单基本要求 ................................................... 54

10.2 变电站事故紧急抢修单填写及执行 ............................................... 54

11 二次工作安全措施票 ............................................................................... 56

11.1 二次工作安全措施票基本要求 ....................................................... 56

11.2 二次工作安全措施票填写及执行 ................................................... 57

12 变电站一、二级动火工作票 ................................................................... 59

12.1 动火工作票基本要求 ........................................................................ 59

12.2 变电站一、二级动火工作票填写及执行 ...................................... 60

13 现场勘察记录 ............................................................................................ 64

13.1 现场勘察记录基本要求.................................................................... 64

13.2 现场勘察记录填写及执行 ............................................................... 65

68 1 总则

1.1 为规范变电站倒闸操作票和工作票（以下简称“两票”）的填写与执行，强化工作现场安全管理和工作秩序，防止发生人员责任的人身、电网和设备事故，特制定本规范。

1.2 本规范适用于国网山东省电力公司系统变电工作中的各类倒闸操作和电气工作。附录中所示各类倒闸操作票、工作票仅作为填用示例，不作为正式执行的依据。所属各单位可结合本单位实际情况，制定实施细则。

1.3 本规范由国网山东省电力公司安全监察质量部制定并负责解释。

2 规范性引用文件

GB 26859-2011 电力安全工作规程 电力线路部分

GB 26860-2011 电力安全工作规程 发电厂和变电站电气部分

GB 26861-2011 电力安全工作规程 电气试验部分

DL 5027-2015 电力设备典型消防规程

Q/GDW 1799.1-2013 国家电网公司电力安全工作规程变电部分

《国家电网公司业务外包安全监督管理办法》（国网（安监4）853-2017）

《国家电网公司电力安全工器具管理规定》（国网（安监4）289-2014）

《国家电网公司生产作业安全管控标准化工作规范（试行）》

68 （国家电网安质〔2016〕356号）

《国家电网公司变电运维管理规定（试行）》（国家电网企管〔2017〕206号）

3 变电站倒闸操作一般规定

3.1 倒闸操作过程中严防发生下列误操作

3.1.1 误分、误合断路器；

3.1.2 带负荷拉、合隔离开关或手车触头；

3.1.3 带电装设（合）接地线（接地刀闸）；

3.1.4 带接地线（接地刀闸）合断路器（隔离开关）；

3.1.5 误入带电间隔；

3.1.6 非同期并列；

3.1.7 误投退（插拔）压板（插把）、连接片、短路片，误切错定值区，误投退自动装置，误分合二次电源开关。

3.2 倒闸操作过程中防误闭锁要求

3.2.1 防误装置解锁工具（含钥匙）应存放在专用箱（盒）内，封存管理并固定存放，任何人不准随意解封封存箱（盒），擅自使用解锁工具（含钥匙）。

3.2.2 停用防误闭锁装置应经本单位分管生产的行政副职或总工程师批准。

3.2.3 变电站离线运行的微机闭锁装置，在操作前，应检查确认一次系统运行方式与模拟屏显示及现场实际运行方式一致。操作中发生微机闭锁钥匙掉程序或需要重新取程序时，应查明原因，并按照操作票逆程序逐一恢复到原实际位置后方可再次取程序。

合集下载

工作票、操作票规定

工作票、操作票规定

工作票，操作票之规定

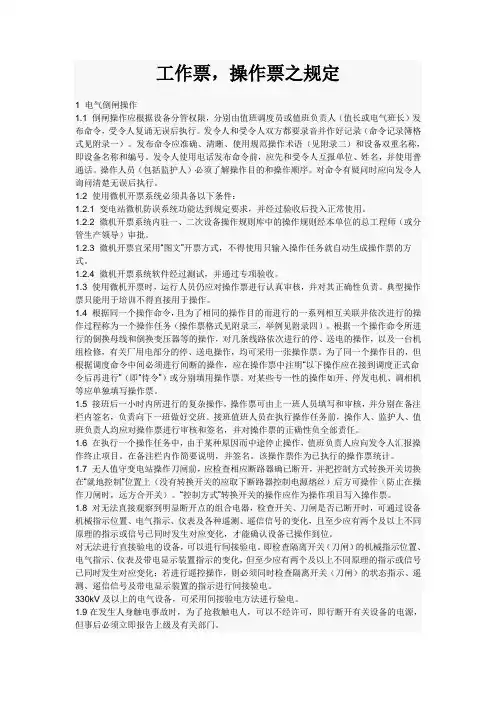

1 电气倒闸操作

1.1 倒闸操作应根据设备分管权限，分别由值班调度员或值班负责人（值长或电气班长）发布命令，受令人复诵无误后执行。发令人和受令人双方都要录音并作好记录（命令记录簿格式见附录一）。发布命令应准确、清晰、使用规范操作术语（见附录二）和设备双重名称，即设备名称和编号。发令人使用电话发布命令前，应先和受令人互报单位、姓名，并使用普通话。操作人员（包括监护人）必须了解操作目的和操作顺序。对命令有疑问时应向发令人询问清楚无误后执行。

1.2 使用微机开票系统必须具备以下条件：

1.2.1 变电站微机防误系统功能达到规定要求，并经过验收后投入正常使用。

1.2.2 微机开票系统内驻一、二次设备操作规则库中的操作规则经本单位的总工程师（或分管生产领导）审批。

1.2.3 微机开票宜采用“图文”开票方式，不得使用只输入操作任务就自动生成操作票的方式。

1.2.4 微机开票系统软件经过测试，并通过专项验收。

1.3 使用微机开票时，运行人员仍应对操作票进行认真审核，并对其正确性负责。典型操作票只能用于培训不得直接用于操作。

1.4 根据同一个操作命令，且为了相同的操作目的而进行的一系列相互关联并依次进行的操作过程称为一个操作任务（操作票格式见附录三，举例见附录四）。根据一个操作命令所进行的倒换母线和倒换变压器等的操作，对几条线路依次进行的停、送电的操作，以及一台机组检修，有关厂用电部分的停、送电操作，均可采用一张操作票。为了同一个操作目的，但根据调度命令中间必须进行间断的操作，应在操作票中注明“以下操作应在接到调度正式命令后再进行”（即“待令”）或分别填用操作票。对某些专一性的操作如开、停发电机、调相机等应单独填写操作票。

1.5 接班后一小时内所进行的复杂操作，操作票可由上一班人员填写和审核，并分别在备注栏内签名，负责向下一班做好交班。接班值班人员在执行操作任务前，操作人、监护人、值班负责人均应对操作票进行审核和签名，并对操作票的正确性负全部责任。

10kv倒闸操作票范本

10kv倒闸操作票范本

10kv倒闸操作票范本

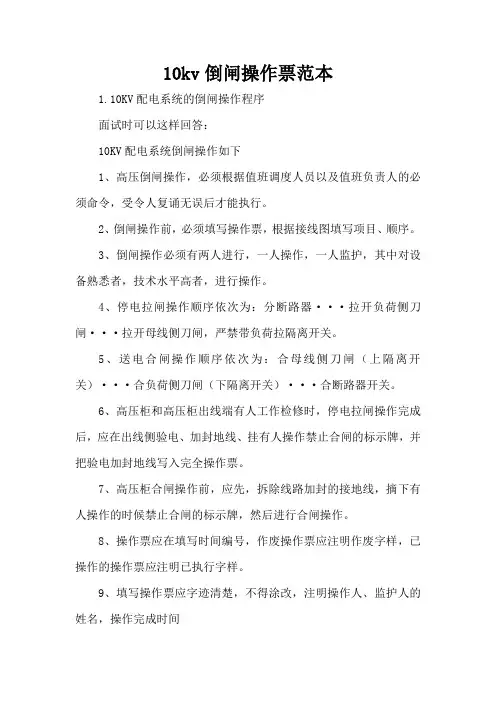

1.10KV配电系统的倒闸操作程序

面试时可以这样回答：

10KV配电系统倒闸操作如下

1、高压倒闸操作，必须根据值班调度人员以及值班负责人的必须命令，受令人复诵无误后才能执行。

2、倒闸操作前，必须填写操作票，根据接线图填写项目、顺序。

3、倒闸操作必须有两人进行，一人操作，一人监护，其中对设备熟悉者，技术水平高者，进行操作。

4、停电拉闸操作顺序依次为：分断路器···拉开负荷侧刀闸···拉开母线侧刀闸，严禁带负荷拉隔离开关。

5、送电合闸操作顺序依次为：合母线侧刀闸（上隔离开关）···合负荷侧刀闸（下隔离开关）···合断路器开关。

6、高压柜和高压柜出线端有人工作检修时，停电拉闸操作完成后，应在出线侧验电、加封地线、挂有人操作禁止合闸的标示牌，并把验电加封地线写入完全操作票。

7、高压柜合闸操作前，应先，拆除线路加封的接地线，摘下有人操作的时候禁止合闸的标示牌，然后进行合闸操作。

8、操作票应在填写时间编号，作废操作票应注明作废字样，已操作的操作票应注明已执行字样。

9、填写操作票应字迹清楚，不得涂改，注明操作人、监护人的姓名，操作完成时间 扩展资料：

高压配电室倒闸安全措施：

1、任何倒闸操作都必须由倒闸负责人全面指挥，并在现场监护，倒闸操作必须使用倒闸操作票。

2、倒闸前，倒闸负责人应对设备投入运行的线路、开关等进行检查，都处于完好状态方可进行倒闸操作。

3、倒闸过程中，操作人员应注意先后顺序，防止带负荷拉闸。

4、倒闸时应先将受电机房的联络开关及电源开关合上，然后合上送电机房电源开关的隔离闸刀及油开关。此时，对于正在运行的设备检查是否有电源指示；如果没有指示，则应立即停止操作，查明原因。

倒闸操作票制度(正式版)

倒闸操作票制度(正式版)

倒闸操作票制度

Through the process agreement to achieve a unified action policy for different people, so as to

coordinate action, reduce blindness, and make the work orderly.

编制：___________________

日期：___________________ 专业技术文件 / Technical documentation 编号：

第 2 页/共 6页 倒闸操作票制度

温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。

本文档可根据实际情况进行修改和使用。

一、总则

1. 倒闸操作主要是指拉开或合上断路器或隔离开关, 拉开或合上直流操作回路, 拆除和装设临时接地线及检查设备绝缘等。它直接改变电气设备的运行方式, 是一项重要而又复杂的工作。如果发生错误操作, 就会导致发生事故或危及人身安全。

2. 为保障电气设备的安全运行, 在倒闸操作过程中必须做好组织和技术措施的落实, 认真执行倒闸操作票制度。

二、倒闸操作的基本要求

1. 为防止误操作事故, 变配电所(室)的倒闸操作必须填写操作票。

2. 倒闸操作必须两人同时进行, 一人监护, 一人操作。特别重要和复杂的倒闸操作, 应由电气负责人监护。

3. 高压操作应戴绝缘手套, 室外操作应穿绝缘靴和戴绝缘手套。

4. 如逢雨、雪、大雾天气在室外操作, 无特殊装置的绝缘棒及绝缘夹钳禁止使用, 雷电时禁止室外操作。

5. 装卸高压保险时, 应戴防护镜和绝缘手套, 必要时使用绝缘夹钳并站在绝缘垫或绝缘台上。

工作票及倒闸安全操作规程(修订)-部分-2019.8.6

工作票及倒闸安全操作规程(修订)-部分-2019.8.6

倒闸操作安全操作规程

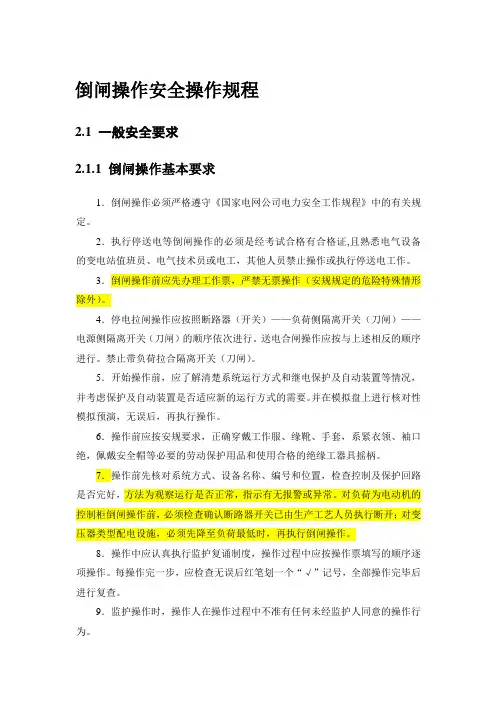

2.1 一般安全要求
