初中化学图像专题复习讲解学习

重、难点考点04—图像与分析专题突破考点剖析此考点主要通过对图像的分析，对某此物质的类别及质量进行判定或对某些化学反应是否发生及实验现象，进行判定。

通常考查以下知识：1：通过图像中的数据分析某物质是否存在；2：通过对图像及图像中的数据进行分析判某个反应是否发生；3：通过图像分析某些实验现象是否发生。

考点典例例1: （2020年河北中考）向盛有一定量铜和氧化铜混合物的烧杯中滴加稀盐酸，边滴边搅拌，反应过程中剩余固体的质量与加入稀盐酸的质量关系如图所示。

下列说法不正确的是A. M点时，剩余固体是铜和氧化铜B. M、N点时，溶液中的溶质均只有CuCl2C. N、P点时，溶液的pH：N>PD. 混合物中铜的质量为（a-b）g例2：（2019四川自贡中考试题）氧化铜与稀盐酸发生反应时,容器中溶液总质量随时间的变化曲线如图所示。

下列说法错误的是（）A、该实验是将稀盐酸逐渐加入到盛有氧化铜的容器中B、m点表示氧化铜与稀盐酸恰好完全反应C、m点和n点对应溶液中铜元素的质量不相等D、m点和n点对应溶液蒸发结晶后得到的固体成分相同例3：（2020湖北宜昌）某密闭容器中只有乙、丙、丁三种物质，在一定条件下发生了一个化学反应，容器中乙、丙、丁的质量随甲的质量变化情况如图所示。

下列说法错误的是（）A．a的值为12B．丁属于化合物C．当丁为5g时，容器中乙的质量为11gD．当甲为2g时，容器中丙与丁的质量之比为12:5例4：（2020沧州统考试题）下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量氢氧化钠溶液中滴入水B．向一定量氯化铜溶液中加入一定量铝C．向一定量二氧化锰固体中加入一定量过氧化氢溶液D．向一定量硫酸和硫酸铜混合溶液中滴入氢氧化钠溶液例5：（2020黑龙江大庆）如图所示的图象能正确反映对应变化关系的是（）A．向一定浓度的NaOH溶液中加水稀释B．FeCl3催化H2O2溶液的分解C．向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量D．等质量的铁、锌分别与等质量分数的足量稀硫酸反应例6：（2021河北中考预测试题）下列4个坐标图分别表示4个实验过程中某些质量的变化，其中不正确的是（）①．向一定量过氧化氢溶液中加入少量二氧化锰②．向相同质量与浓度的稀盐酸分别加入足量的铁粉和锌粉③．向相同质量的铁粉和锌粉中分别加入足量稀盐酸④．一氧化碳与一定量氧化铁在高温条件下完全反应A:①③B: ①④C: ②③D: ③④例7：（2020年黑龙江齐齐哈尔中考）下列图像能正确表示对应关系的是A. 图A是一定质量的红磷在密闭容器中燃烧B. 图B是浓盐酸在空气中敞口放置一段时间C. 图C是向等质量的铁粉和锌粉中分别加入足量相同溶质质量分数的稀盐酸D. 图D是加热一定质量木炭粉和氧化铜混合物例8：（2020河北盐山二中一模试题）下列图像与对应的说法正确的是（）A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分例9：（2020年陕西中考）某溶液中溶质可能是HCl、Na2CO3、H2SO4、CuC12中的一种或多种，为探究溶质的成分，兴趣小组的同学向盛有一定量样品的烧杯中逐滴加入Ba（OH）2稀溶液，产生沉淀的质量与加入Ba（OH）2溶液质量的变化趋势如下图所示。

的质量
溶
W%
剂
质
量
0 蒸发水
0 蒸发水
的质量
的质量
右下图是甲、乙、丙三种固体物质的溶解度 曲线，下列说法错误的是 （ C ）
A、t2℃时，甲、乙两物质溶解度相等 B、甲的溶解度随温度的升高而增大
C、分别将t3℃时甲、乙、丙的饱和溶液 降温至t1℃，则所得的三种溶液中溶质 的 质量分数大小关系是乙＞甲＞丙
气 体
稀盐酸过量
质
量
B
C
这三点溶液的溶质分
NaOH与
别是什么？
酸反应 A 0
Na2CO3与酸反应
稀盐酸的质量
2、pH变化 ① 酸中加水。 ② 碱中加水。 ③ NaOH溶液中滴加稀HCl，至HCl过量 ④ 稀HCl中滴加NaOH溶液，至NaOH溶液过量
7
②
①
③
④
向一瓶Ba(OH)2溶液中不断的加入稀硫酸， 并且测量溶液的导电性。
某同学用两份相同质量的氯酸钾制取氧气， 其中一份加入二氧化锰，一份不加。
氧 气 质 量
0
加热时间
加热氯酸钾和二氧化锰的混合物
试 管 中 固
固 体 中
MnO2%
体
质
量
0
0
加热时间
加热时间
二、金属与酸反应的图像
1、金属过量 等质量的足量的镁、铝、锌、铁与相同质量相 同质量分数的稀硫酸反应。
氢
气 质
Mg、Al、Zn、Fe
量
0
反应时间
金属的质量为横坐标
等质量的足量的镁、铝、锌、铁与相同质量相 同质量分数的稀硫酸反应
氢
气 质
Al、 Mg、 Fe 、Zn
量

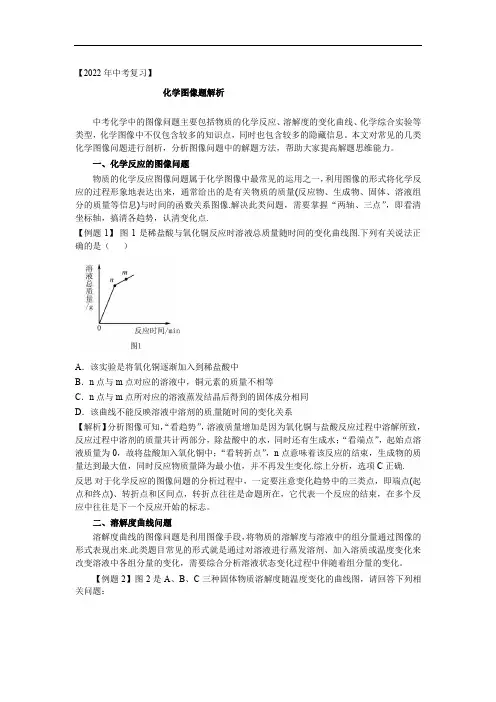

【2022年中考复习】化学图像题解析中考化学中的图像问题主要包括物质的化学反应、溶解度的变化曲线、化学综合实验等类型，化学图像中不仅包含较多的知识点，同时也包含较多的隐藏信息。

本文对常见的几类化学图像问题进行剖析，分析图像问题中的解题方法，帮助大家提高解题思维能力。

一、化学反应的图像问题物质的化学反应图像问题属于化学图像中最常见的运用之一，利用图像的形式将化学反应的过程形象地表达出来，通常给出的是有关物质的质量(反应物、生成物、固体、溶液组分的质量等信息)与时间的函数关系图像.解决此类问题，需要掌握“两轴、三点”，即看清坐标轴，搞清各趋势，认清变化点.【例题1】图1是稀盐酸与氧化铜反应时溶液总质量随时间的变化曲线图.下列有关说法正确的是（）A．该实验是将氧化铜逐渐加入到稀盐酸中B．n点与m点对应的溶液中，铜元素的质量不相等C．n点与m点所对应的溶液蒸发结晶后得到的固体成分相同D．该曲线不能反映溶液中溶剂的质量随时间的变化关系【解析】分析图像可知，“看趋势”，溶液质量增加是因为氧化铜与盐酸反应过程中溶解所致，反应过程中溶剂的质量共计两部分，除盐酸中的水，同时还有生成水；“看端点”，起始点溶液质量为0，故将盐酸加入氧化铜中；“看转折点”，n点意味着该反应的结束，生成物的质量达到最大值，同时反应物质量降为最小值，并不再发生变化.综上分析，选项C正确.反思对于化学反应的图像问题的分析过程中，一定要注意变化趋势中的三类点，即端点(起点和终点)、转折点和区间点，转折点往往是命题所在，它代表一个反应的结束，在多个反应中往往是下一个反应开始的标志。

二、溶解度曲线问题溶解度曲线的图像问题是利用图像手段，将物质的溶解度与溶液中的组分量通过图像的形式表现出来.此类题目常见的形式就是通过对溶液进行蒸发溶剂、加入溶质或温度变化来改变溶液中各组分量的变化，需要综合分析溶液状态变化过程中伴随着组分量的变化。

【例题2】图2是A、B、C三种固体物质溶解度随温度变化的曲线图，请回答下列相关问题：⑴t3℃时，将20g物质A加入到50g水中，充分溶解后，所得溶液是；(填“饱和”或“不饱和”)溶液。

例一（题型一）：t1℃时，将 a，b 两种物质的饱和溶液分别恒温蒸发等质量的水，析出晶体的质量一定相等
例二（题型二）：t2℃时，分别在 100g 水中各溶解 30g 甲、乙，同时降低温度，甲先达到饱和。
第页

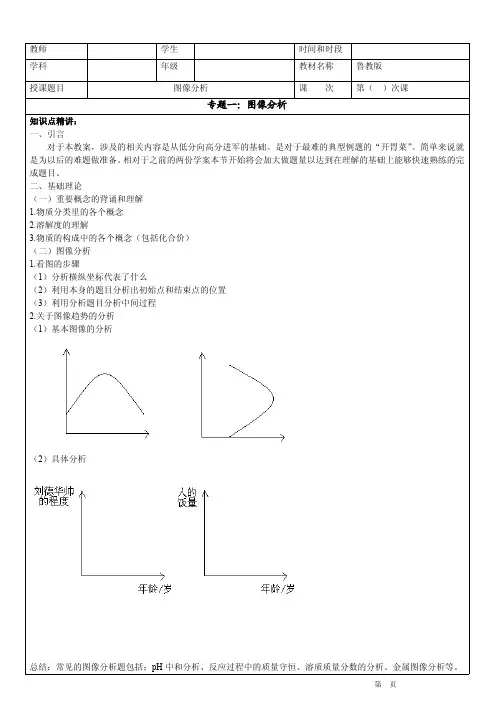

教师 学科
学生 年级
时间和时段 教材名称 鲁教版
授课题目
图像分析
课次
第（ ）次课
专题一：图像分析
知识点精讲： 一、引言
对于本教案，涉及的相关内容是从低分向高分进军的基础。是对于最难的典型例题的“开胃菜”。简单来说就 是为以后的难题做准备。相对于之前的两份学案本节开始将会加大做题量以达到在理解的基础上能够快速熟练的完 成题目。 二、基础理论 （一）重要概念的背诵和理解 1.物质分类里的各个概念 2.溶解度的理解 3.物质的构成中的各个概念（包括化合价） （二）图像分析 1.看图的步骤 （1）分析横纵坐标代表了什么 （2）利用本身的题目分析出初始点和结束点的位置 （3）利用分析题目分析中间过程 2.关于图像趋势的分析 （1）基本图像的分析
。
总结：（1）关于溶解度曲线（饱和溶液的溶质质量曲线）=饱和线=“虚线”
注意：纵坐标的溶解度严格意义应该理解为溶质的质量，只不过在线上才饱和才会被称作溶解度，仅仅是个命名。
（2）任何溶解度的比较都要建立在相同温度下，否则即使 A 永远大于 B 也依旧无法比较。
（3）任何溶解度的计算，都要先分析其是否完全溶解，如不能则要以水为基准。
（4）当饱和溶液温度发生变化，分析的步骤为：①判断溶解度变大还是变小②当溶解度变大，溶质质量分数不变，
溶液由饱和变为不饱和；当溶解度减小，溶质质量分数减小，但溶液仍为饱和溶液。
注意：①溶解度无论变大变小，溶质质量分数都不会变大。
