液压系统检验规范液压系统检验规范版本/修订：发布日期：共15页第1页来料紧固件检验规范文件编号：版号：编制：批准：受控状态：分发号：液压系统检验规范版本/修订：发布日期：共15页第2页1、目的为了确保本公司采购的液压系统符合技术设计要求，特制订本检验规范。
采购人员和检验人员需要依此规范进行采购和验收。
2、范围本检验规范规定了本公司采购的液压系统的技术要求、测试方法和验收规则。
3、职责检验员：负责依据检验规范及相关产品规格的标准资料执行各项目检验。
采购人员：负责依本规范的质量要求进行产品的采购。
仓库员：负责来料的液压系统报检和入库管理。
调试责任人：由电气设计部负责准备液压系统测试所需要的成套控制系统（控制程序），同时把控制程序调试到与实际工况相一致，确保在测试过程中液压系统能按控制系统规定的要求运行。
检验责任人：负责审批相关检验记录表，协调处理质量异常问题。
4、工作程序4.1来料检验员取得公司质量检验员任职资格，了解液压系统的相关术语及要求，熟悉公司流程。
4.2检验设备及工具游标卡尺、卷尺、万用表。
4.3检验前准备4.3.1确认液压系统、厂牌及图面资料，承认书及检验注意事项。
4.3.2核对液压系统型号与验收单的料号是否符合。
4.3.3设备验收记录表。
5、技术条件5.1基本原则5.1.1油箱、泵站、阀块、阀架、蓄能器架、滤油器和冷却器架的安装。
管道的最终安装必须在一个清洁的室内进行。
近旁不允许进行喷沙和打磨等作业。
5.1.2制造油箱、阀块、管道的材料应符合图纸要求，其材质必须由明确的原始依据或自行理化检验报告和合格证。
5.1.3所有装在系统上的元件都必须有元件出厂合格证，并应存档保存或随系统总成付用户。
对在保管和运输过程中因变形、锈蚀、污染等产品质量受影响的元件不得用于装配。
5.1.4元件的内部清洁度都应符合相应各类液压元件质量分等标准中清洁度要求。
如不符合表格中相应标准规定的，应重新清洗后方可应用。
液压系统验收标准液压系统是一种利用液体传递能量的动力系统，广泛应用于工程机械、航天航空、军事装备等领域。
在液压系统的设计和制造过程中，为了确保其性能稳定和安全可靠，必须进行严格的验收。
是对液压系统性能和质量的客观评定，也是保证液压系统正常运行的重要依据。
液压系统的验收标准包括针对液压元件、系统总成、液压系统性能等多个方面的要求。
首先，在液压系统元件的验收中，需要对液压泵、阀门、油缸等进行严格的检测，确保其符合相关的技术标准和规范要求。
其次，在液压系统总成的验收过程中，需要进行液压管路的密封性测试、液压系统的泄漏测试、液压系统的耐压性测试等，以确保各个部件协同工作，避免液压系统在工作过程中出现故障。
最后，在液压系统性能的验收中，需要进行液压系统的负载工况试验、液压系统的调试试验等，以验证其工作性能和稳定性。
除了以上的具体验收标准外，液压系统在验收过程中还需要考虑一些其他因素。
例如，液压系统的安全性、可靠性、环境适应性等，这些因素对液压系统的工作稳定性和寿命有着重要的影响。
因此，在进行液压系统的验收时，需要综合考虑多种因素，全面评估液压系统的性能和质量。
在实际的液压系统验收中，不仅需要严格按照液压系统验收标准进行操作，还需要注重验收过程中的细节和问题处理。
例如，在验收过程中发现液压系统出现泄漏、噪音、温升等异常情况时，需要及时进行排查和处理，以确保液压系统的正常运行。
此外，在进行液压系统的调试和试验时，需要遵循相关的操作规程和安全措施，确保操作人员的安全和液压系统的安全。
梳理一下本文的重点，我们可以发现，液压系统验收标准是对液压系统性能和质量的重要评价依据，是确保液压系统正常运行的关键环节。
只有严格按照液压系统验收标准进行操作，才能有效地评估液压系统的性能和质量，保证液压系统的稳定性和安全可靠性。
同时，在进行液压系统验收时，还需要注重验收过程中的细节和问题处理，以确保液压系统的正常运行。
液压系统验收标准的不断完善和提高，将有助于推动液压技术的发展和应用，为各个领域的液压系统提供更好的保障和支持。
液压系统油液污染监控与分析对液压系统油液监测中的的污染监控越来越成为日常维护的重要环节，对于保障设备正常运行和防止重大故障的发生起着积极的作用。
01对油液中金属磨屑的监控与分析75%~85%的系统故障归因于系统中的颗粒污染。
而在油液的颗粒污染物中，金属磨屑占有20%-70%比率。
金属磨屑主要来自于元件的磨损，因而对油液中的金属磨屑进行检测可以获得有关系统内元件磨损的信息。
油液中金属磨屑的种类、形貌和含量等信息可反映元件的磨损形式、部位和程度，并能预测可能发生的故障和元件的剩余寿命，为采取必要的维修措施提供依据。
由此可见，对油液中的金属磨屑的监测是液压元件磨损检测和故障诊断的有效方法和措施。
对油液中金属磨屑的检测通常可采用光谱分析、铁谱分析、颗粒计数分析、常规理化分析和磁塞检测等方法。
并对原始数据进行数据处理、特征信息提取、以及图表分析、趋势分析和综合评价。
光谱分析能够方便地检测出油液中各种金属元素的含量；铁谱分析法可以利用显微镜观察磨屑的形貌和尺寸，可分辨磨屑的种类；颗粒计数法可直接读出不同大小颗粒的数值，直观、方便；利用光密度计可检测磨屑的相对含量；磁塞法是利用设置在系统中的磁性元件拦截和吸附油液中的金属磨屑。
当金属磨屑积累到一定量时，会通过控制系统发出电信号。
02对油液监测中的污染监控与分析对液压系统油液污染的控制，无论是防止污染物进入系统，还是采用合理的技术手段对油液进行过滤净化，都不能完全去除系统油液中的污染物。
在确定元件的污染耐受度之后，定期对油液的污染度进行检测，采取合理、有效的措施控制，确保油液的清洁度。
使得系统油液的污染度与关键液压元件的污染耐受度之间达到一定平衡。
唯有如此，元件的寿命和可靠性才能得以保证。
对油液监测中的污染监测是液压系统日常维护工作的重要环节。
定期的检测与维护，能够有效防止故障的发生。
按工况检测结果进行维修是经济而有效的方法。
一般采用便携式监测仪器对设备进行实时监测，如振动、噪声监测、温度监测，对油液污染度的颗粒含量分析或铁谱分析。

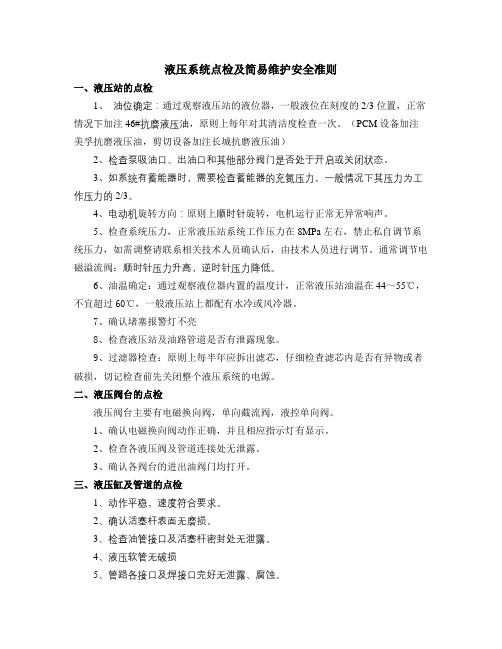

液压系统点检及简易维护安全准则一、液压站的点检1、油位确定：通过观察液压站的液位器，一般液位在刻度的2/3位置，正常情况下加注46#抗磨液压油，原则上每年对其清洁度检查一次。
（PCM设备加注美孚抗磨液压油，剪切设备加注长城抗磨液压油）2、检查泵吸油口、出油口和其他部分阀门是否处于开启或关闭状态。
3、如系统有蓄能器时，需要检查蓄能器的充氮压力，一般情况下其压力为工作压力的2/3。
4、电动机旋转方向：原则上顺时针旋转，电机运行正常无异常响声。
5、检查系统压力，正常液压站系统工作压力在8MPa左右，禁止私自调节系统压力，如需调整请联系相关技术人员确认后，由技术人员进行调节。
通常调节电磁溢流阀：顺时针压力升高，逆时针压力降低。
6、油温确定：通过观察液位器内置的温度计，正常液压站油温在44～55℃，不宜超过60℃，一般液压站上都配有水冷或风冷器。
7、确认堵塞报警灯不亮8、检查液压站及油路管道是否有泄露现象。
9、过滤器检查：原则上每半年应拆出滤芯，仔细检查滤芯内是否有异物或者破损，切记检查前先关闭整个液压系统的电源。
二、液压阀台的点检液压阀台主要有电磁换向阀，单向截流阀，液控单向阀。
1、确认电磁换向阀动作正确，并且相应指示灯有显示。
2、检查各液压阀及管道连接处无泄露。
3、确认各阀台的进出油阀门均打开。
三、液压缸及管道的点检1、动作平稳，速度符合要求。
2、确认活塞杆表面无磨损。
3、检查油管接口及活塞杆密封处无泄露。
4、液压软管无破损5、管路各接口及焊接口完好无泄露、腐蚀。
四、简易故障安全处理1、液压缸无动作a.液位过低:加注抗磨液压油。
加注时切记先关掉液压站电源后方可加注。
b.电磁换向阀堵塞:首先用5mm的左右的内六角或其他相似棍顶入阀端面的孔内，注意间歇性顶动，看液压缸是否有动作。
2、液压缸运行速度缓慢或过快用8mm的内六角调节单向截流阀的端面的螺钉，调节时切勿旋转幅度过大，缓慢调节并观察液压缸运行速度。
通常顺时针速度减慢，逆时针速度加快。
液压系统的说明书一、引言液压系统是一种利用液体传递能量并驱动执行机构的动力系统。
它广泛应用于各种工业领域，如机械制造、航空航天、冶金等。
本说明书旨在详细介绍液压系统的组成、工作原理以及使用注意事项，以帮助用户充分理解和正确操作液压系统。
二、系统组成液压系统主要由以下组成部分构成：1. 液压泵：负责将机械能转换为液压能，并提供液压流体。
2. 液压执行器：包括液压缸、液压马达等，根据系统的要求完成相应的工作。
3. 液压控制阀：用于控制液压系统的流量、压力、方向等参数，实现各组件的协调运行。
4. 液压储能装置：用于储存液压能量，如液压蓄能器等。
5. 液压油箱：贮存液压油，并起到冷却、滤波和沉淀杂质的作用。
6. 辅助设备：包括液压过滤器、压力表、温度计等，用于监测和维护液压系统的运行状态。
三、工作原理液压系统利用液体传递能量，其工作原理如下：1. 液压泵将液体从油箱吸入，并在压力作用下将液体推送至液压执行器。
2. 液压泵推送的液体通过管道进入液压执行器，产生相应的力或运动。
3. 液压执行器根据控制阀的信号，调整液体的流动方向和流量，实现对执行器的控制。
4. 控制阀通过控制液体的流量和压力，确保液压执行器按需工作。
5. 液体流经液压系统后返回油箱，以循环使用。
四、使用注意事项1. 压力控制：严格控制液压系统的工作压力，避免超负荷运行，以免损坏关键部件。
2. 温度控制：保持液压油的合适温度，过高的温度会导致油液变稀，减少润滑效果，过低的温度则会增加油液的黏度，影响系统的工作效率。
3. 液压油的选择：根据液压系统的要求选择合适的液压油，以确保系统的正常运行和寿命。
4. 液压油的过滤：定期检查和更换液压油，清洁和维护液压油路系统，保持系统的稳定和可靠运行。
5. 泄漏检查：及时检测和修复液压系统的泄漏问题，以免因泄漏导致油液浪费和系统性能下降。
6. 定期保养：按照说明书要求进行液压系统的定期保养，包括密封件的更换、部件的润滑等，以延长系统的使用寿命。
液压系统（完整）介绍一、液压系统的基本概念液压系统，是一种利用液体传递压力和能量的动力传输系统。
它主要由液压泵、液压缸（或液压马达）、控制阀、油箱、油管等部件组成。
液压系统广泛应用于各类机械设备中，如挖掘机、起重机、汽车制动系统等，其优势在于结构紧凑、输出力大、操作简便。
二、液压系统的工作原理液压系统的工作原理基于帕斯卡原理，即在密闭容器内，液体受到的压力能够大小不变地向各个方向传递。
具体来说，液压系统的工作过程如下：1. 液压泵：将机械能转化为液体的压力能，为系统提供动力源。
2. 液压缸（或液压马达）：将液体的压力能转化为机械能，实现直线或旋转运动。
3. 控制阀：调节液体流动方向、压力和流量，实现对液压系统的控制。
4. 油箱：储存液压油，为系统提供油源。
5. 油管：连接各液压部件，传递压力和能量。
三、液压系统的分类1. 水基液压系统：以水作为工作介质，具有环保、成本低等优点，但易腐蚀金属、密封性能较差。
4. 气液联动液压系统：以气体和液体为工作介质，结合了气压传动和液压传动的优点，适用于特殊场合。
四、液压系统的关键部件详解1. 液压泵：作为液压系统的“心脏”，液压泵负责将低压油转化为高压油，为整个系统提供动力。
常见的液压泵有齿轮泵、叶片泵和柱塞泵等。
每种泵都有其独特的特点和适用范围，选择合适的液压泵对系统的性能至关重要。
2. 液压缸：液压缸是系统的执行元件，它将液压油的压力能转化为机械能，实现直线往复运动或推送力量。
根据结构不同，液压缸可分为活塞式、柱塞式和膜片式等。
3. 控制阀：控制阀是液压系统的“大脑”，它负责调节和分配液压油流动的方向、压力和流量。
常用的控制阀包括方向阀、压力阀和流量阀等，它们共同确保系统按照预定的要求稳定运行。
4. 滤清器：液压油中的杂质会对系统造成损害，滤清器的作用就是过滤液压油中的杂质，保护系统的正常运行。
合理选择和使用滤清器，对延长液压系统寿命具有重要意义。
五、液压系统的优势与应用1. 优势：力量大：液压系统能够实现大范围的力矩放大，轻松完成重物搬运等任务。
液压系统操作规程是为了保障液压系统的正常运行和操作人员的安全而制定的一系列规范性文件。
下面是一份液压系统操作规程的示例，供参考：一、液压系统操作前准备工作1. 检查液压系统的电源开关是否关闭，确认系统处于安全状态。
2. 检查液压系统的压力表、流量计、温度计等设备是否正常运行，并进行校准。
3. 检查液压油的油位和油质，确保其达到运行要求。
4. 检查液压系统的管路、阀门、泵等设备是否存在泄漏、损坏等问题，并及时处理。
二、液压系统的启动操作1. 打开液压系统的电源开关，确保电源正常。
2. 打开液压系统的电动泵或手动泵，使其工作。
3. 检查液压系统的压力表、流量计、温度计等设备的读数，确保系统正常工作。
4. 检查液压系统的泵、阀门等设备的声音和振动，发现异常情况及时停机检修。
三、液压系统的运行操作1. 在液压系统运行过程中，严禁随意调节液压系统的压力、流量等参数，除非经过相关权限人员的确认和指导。
2. 在液压系统运行过程中，禁止随意关闭或打开关键阀门，避免引起系统的过载或异常工作。
3. 在液压系统运行过程中，严禁检修或更换液压系统的关键部件，如泵、阀门等，除非经过相关权限人员的指导和批准。
4. 在液压系统运行过程中，如发现机器异常工作、温度过高、振动过大等情况，应立即停机检查，并及时报告相关人员。
四、液压系统的停机操作1. 停止液压系统的工作前，应先关闭液压系统的电源开关，确保系统停止工作。
2. 停止液压系统的工作后，应检查液压系统各部件的漏油情况，如发现泄漏应及时处理。
3. 停止液压系统的工作后，应对液压油进行过滤和冷却处理，以保持油质的稳定性和减少油温。
五、液压系统的维护保养1. 对液压系统进行定期检查和维护，包括检查液压油的油位和油质，清洁液压系统的管路和阀门，检修液压泵等设备。
2. 对液压系统的故障进行及时排除，如发现液压系统出现故障应立即停机，并进行检修或更换受损的部件。
3. 对液压系统的设备进行定期保养，如更换液压油、清洗油箱、校准压力表等。
机械液压系统的状态监测与故障诊断研究一、引言机械液压系统作为现代工业生产中广泛应用的关键设备之一，其稳定运行对于保障生产效率至关重要。
然而，由于长期使用、磨损和外界环境因素的影响，机械液压系统存在着状态变化和故障的风险。
因此，对机械液压系统的状态进行监测和故障进行诊断具有重要意义。
二、机械液压系统状态监测技术机械液压系统的状态监测技术是指对系统运行过程中液压元件的状态进行实时检测和监测，以判断系统是否正常工作。
常用的监测技术有振动监测、温度监测、油液质量监测等。
1. 振动监测振动监测通过对机械液压系统振动信号的分析和处理，可以判断系统中的故障源和问题。
例如，当系统中出现液压泵故障时，振动信号会出现异常，如振动频率和振动幅度会超出正常范围。
2. 温度监测温度监测是对机械液压系统运行中液压油温度的实时监测。
液压油温度过高可能是系统内部摩擦、冷却不良或系统过载等问题的表现，及时监测并采取措施可以避免系统故障的发生。
3. 油液质量监测油液质量监测通常包括油液的粘度、污染度和气体溶解度等指标的检测。
油液过脏或粘度过高会导致元件摩擦不良，从而加剧磨损和故障的发生。
三、机械液压系统故障诊断技术机械液压系统故障诊断技术是指通过分析系统运行过程中的各种指标和数据，判断系统是否存在故障，并找出故障原因的过程。
常用的故障诊断技术有基于模型的故障诊断、机器学习算法以及专家系统等。
1. 基于模型的故障诊断基于模型的故障诊断方法是通过建立机械液压系统的数学模型，并与实际运行数据进行对比，判断系统是否存在故障并找出故障原因。
该方法适用于系统结构复杂、有较强数学建模能力的情况。
2. 机器学习算法机器学习算法是一种通过训练数据集来学习和预测模型的方法。
在机械液压系统故障诊断中，可以使用机器学习算法来挖掘和分析系统运行数据中的规律和特点，从而判断系统是否存在故障。
3. 专家系统专家系统是通过将专家知识转化为计算机程序，模拟专家判断和推理过程的方法。
